Analoge Telefone, die mit dem Impulswahlverfahren (IWV) wählen, können nur die Leistungsmerkmale nutzen, für
Tipp
die die Flash-Taste nicht benötigt wird.
Die Leitungslänge von der Telefonanlage bis zum Endgerät darf max. 350 Meter betragen. Die Leitungslängen gelten
für die Kabel auf Seite 6.
!
Die Telefonanlage verfügt intern über zwei Anschlussarten:
!
Die Abkürzung TAE...F bedeutet, dass hier nur die TAE-Stecker von Endgeräten für den Fernsprechbetrieb (Telefo-
ne) eingesteckt werden können. Die Abkürzung TAE...N bedeutet, dass hier nur die TAE-Stecker von Endgeräten
Tipp
für den Nichtfernsprechbetrieb (Telefax, Modem) eingesteckt werden können.

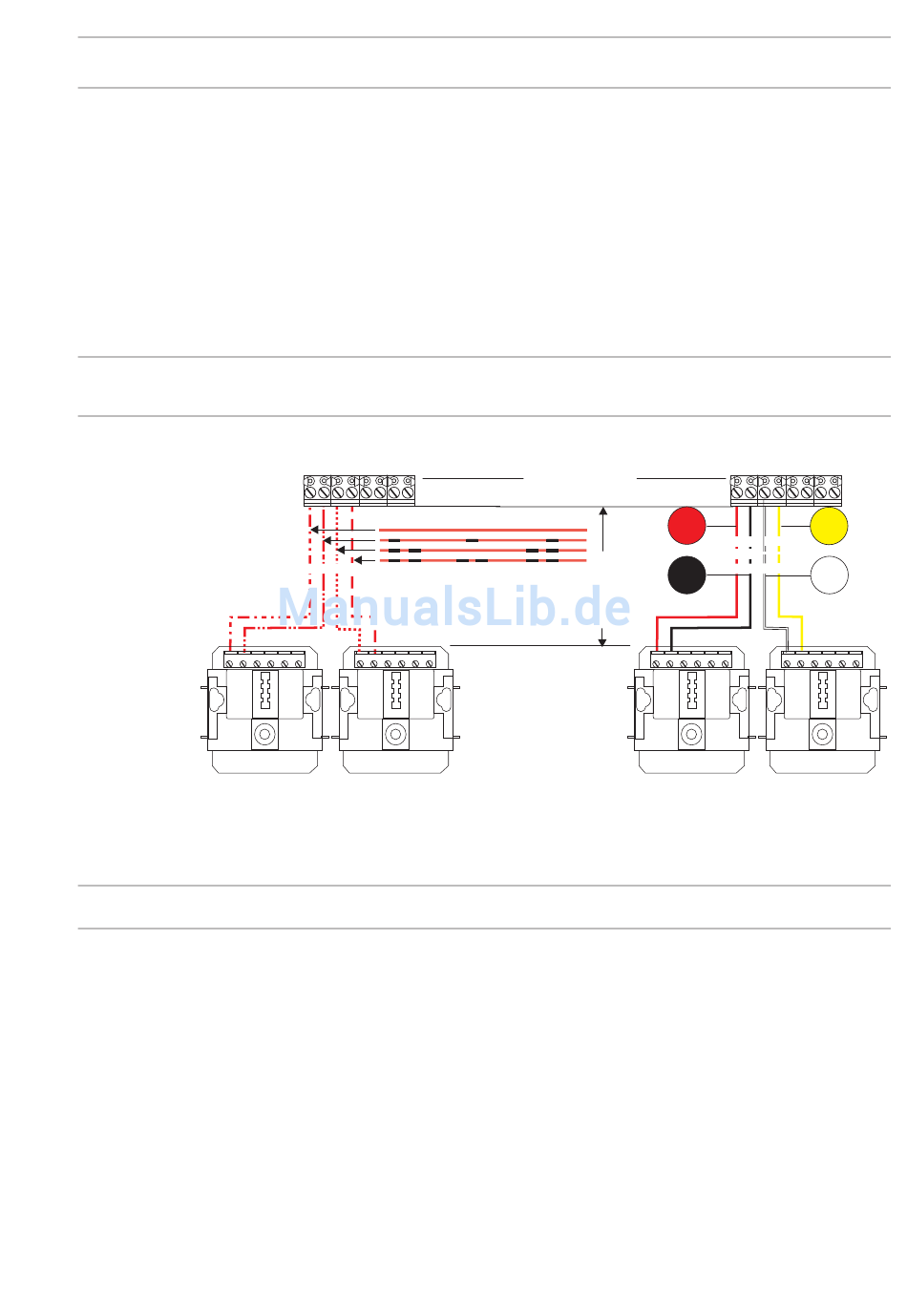

Bild 10: Anschluss der TAE-Anschlussdosen ( 1a/b und 2a/b).
Wir empfehlen für jedes analoge Endgerät ein eigenes Kabel zu verwenden und nur das erste Adernpaar
Tipp
anzuschließen.
10
Zwei Anschlüsse, die als TAE-Anschlussbuchse herausgeführt sind. In die TAE-Anschlussbuchsen passen beide
Codierungen der TAE-Stecker (TAE...F und TAE...N).
Vier Anschlüsse zur festen Verkabelung von TAE-Anschlussdosen.
Wird ein TAE-Stecker in eine der TAE-Anschlussbuchsen 1a/b oder 2a/b gesteckt, wird der zugehörige An-
schluss der festen Verkabelung abgeschaltet.
1a/b 2a/b
3a/b 4a/b
2
3
5
6
1
2
3
1
4
Anschlüsse für die
analogen Engeräte
Telekomkabel
Entfernung:
max. 350 Meter bei 0,6 mm Aderdurchmesser
max. 250 Meter bei 0,4 mm Aderdurchmesser
4
5
6
1a/b 2a/b 3a/b 4a/b
rot
gelb
weiss
schwarz
2
3
5
6
1
2
3
1
4
4
5
6
