Balcom BTV 12 A Bedienungsanleitung Seite 2

V
ORWORT
Vielen Dank für den Kauf dieser balcom CCD-Kamera. Diese Hochleistungs-S/W-Kamera ist ein
zuverlässiges und sicheres Gerät. Um über viele Jahre hinweg einen störungsfreien Betrieb sicherzustellen
und um eine optimale Leistung Ihres Systems zu erzielen, lesen Sie dieses Benutzerhandbuch bitte
sorgfältig und beachten Sie die Installations- und Bedienungsanweisungen.
W S -H
ICHTIGE ICHERHEITS INWEISE
Sicherheitshinweise bitte vor Montage bzw. Inbetriebnahme des Gerätes sorgfältig lesen und
beachten!
• Die Installation darf nur von einem qualifizierten Fachbetrieb vorgenommen werden.
• Das Gerät ist für den Betrieb im Außenbereich (Schutzart IP 55) geeignet.
• Der Montage- bzw, Aufstellungsort muß eine sichere Verlegung aller angeschlossenen Kabel
ermöglichen, Stromversorgungskabel sowie Zuführungskabel dürfen nicht durch irgendwelche
Gegenstände beschädigt oder gequetscht werden.
• Vor Öffnen des Gerätes Netzstecker ziehen bzw. Stromzuführung entfernen, andernfalls besteht
Lebensgefahr. Dies gilt auch, wenn Sie das Gerät reinigen oder an den Anschlüssen arbeiten.
Reparaturen am Gerät sind ausschließlich vom Fachmann unter Beachtung der geltenden
VDE-Richtlinien durchzuführen.
• Die Stromzufuhr darf erst nach Beendigung der Installation eingeschaltet werden.
• Die Betriebstemperatur beträgt -20°C bis +50° C.

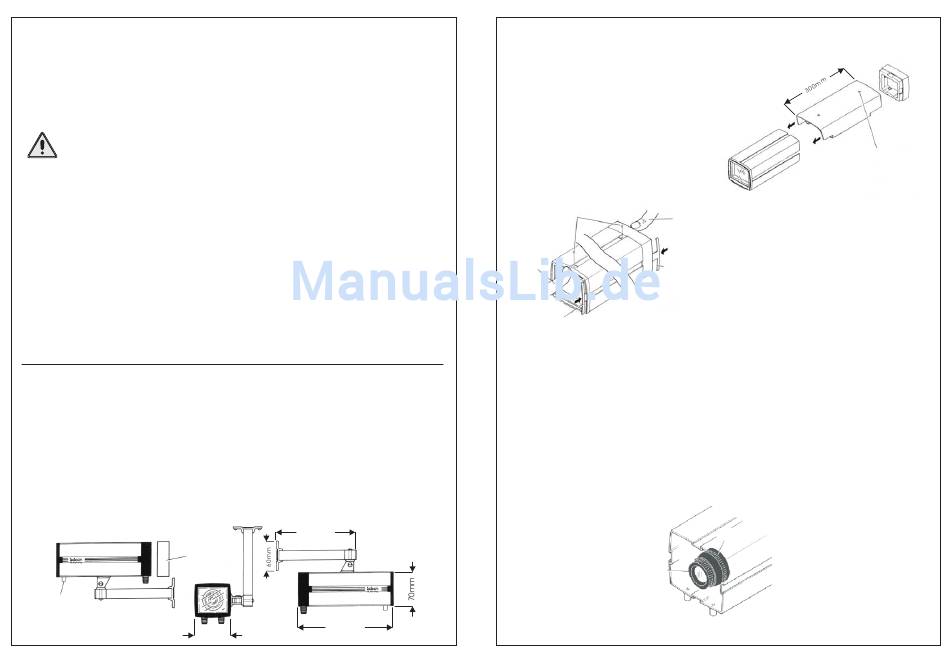

MONTAGE VON KAMERA, UNIVERSALHALTER UND SONNENDACH
U
NIVERSALHALTER
Zur Befestigung der Kamera wird der Universalhalter eingesetzt. Der Haltekopf kann in beliebiger Position in
eine der vier Schienen eingesetzt werden. Soll der Haltekopf in eine andere Schiene eingebaut werden, so
entfernen Sie zuerst die Rückabdeckung der Kamera und ziehen den Haltekopf aus der Schiene und
positionieren diesen in eine andere. Achten Sie bei der Montage auf festen Sitz der Halteschrauben. Sie
von unten
Regenschutz
Belüftung
80mm
seitlich von oben
165mm
258mm
S
ONNENSCHUTZDACH
Montage des Sonnenschutzdaches wie folgt:
1. Hintere Gehäuseabdeckung abnehmen
2. Seitliche Abdeckleisten entfernen
3. Sonnenschutzdach wie gezeigt in die
Führungsschienen einschieben
4. Hintere Gehäuseabdeckung wieder
Befestigungs-
schrauben
*
Haltewinkel sorg-
fältig eindrücken
und festschrauben
*
Haltewinkel
Haltewinkel
O
BJEKTIVSYSTEME
Die Kameras sind mit den Objektiven 6-12mm bzw. 12-25mm bestückt. Alle Kameras mit diesen fest
eingebauten Objektiven besitzen eine automatische, videosignalgesteuerte Blende .
Fokus- Einstellung
Durch Drehen des Fokusringes am Objektiv kann die Bildschärfe manuell eingestellt werden.
Zoom- Einstellung
Durch Drehen des Zoomringes kann die Entfernung manuell eingestellt werden.
Fokus
Hintere Gehäuseabdeckung fest
eindrücken und Schraube im oberen
Haltewinkel durch diese Öffnung
festziehen
K M
AMERAZUSAMMENBAU UND ONTAGE
Verschließen Sie die Kamera durch sorgfältiges
Eindrücken der Kamerafront- und Rückabdeckung.
Werden die Haltewinkel nicht fest genug
eingedrückt, so kann dies zu mangelnder
Dichtigkeit und somit zur Beschädigung der Kamera
durch eindringendes Regenwasser führen!
Vergessen Sie außerdem nicht den zusätzlichen
Zoom-Ring
Verstellung des
Bildausschnittes
