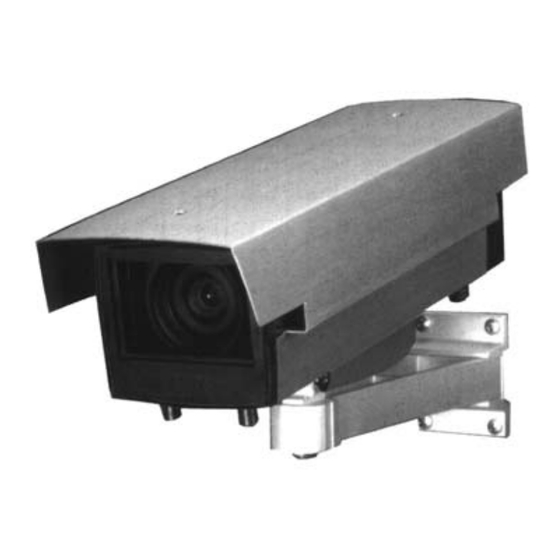

Balcom BTV 12 A Bedienungsanleitung
S/w außen-kamera mit 12-25mm / 6-12mm zoom-objektiv
T
ECHNISCHE
Versorgungsspannung :
Aufnahmeleistung :
Betriebstemperatur :
Abmessungen :
Gewicht :
Bildaufnehmer :
Auflösung Bildpunkte :
Auflösung :
Fernsehnorm :
Sync.-System :
Hor. Oscillator :
Lichtempfindlichkeit :
Lichtwertregelung :
Bandbreite :
Video-Ausgang :
S/N-Rauschabstand :
AGC :
AGC-Auschaltpunkt :
Elektronischer Shutter :
Linearität :
IR-Empfindlichkeit :
Ext. Synchronisation :
Objektivsystem :
balcom electronic GmbH • Albaumer Str. 33 • 57399 Kirchhundem
Tel.: 0 27 23-71 65-0 • Fax: 0 27 23-71 65-29 • www.balcom-electronic.de
Technische Änderungen und Druckfehler vorbehalten
D
ATEN
AC 230V/50Hz (Netzteil integriert)
4 W
-20°C bis +50°C
siehe Zeichnung
ca. 1.8-2,0 kg
1/2" Interline Transfer CCD
ca. 315.000 Elemente 582 (H) X 542 (V)
Horizontal 430, Vertikal 400 Linien
625 Zeilen, 50 Hz
2:1 Zeilensprung intern
Quarzstabilisiert
Besser als 0,3 Lux
0.3 - 100.000 Lux
8 MHz +- 3dB (Falle bei 52 MHz)
1Vss (75 Ohm) Composite Video Signal
Besser als 50 dB (AGC aus)
Aktiv bis 24 dB
3-4 Lux
1/50 oder 1/250 Sek. einstellbar
Keine geometrischen Verzeichnungen
Bis 1050 nm (ohne Sperrfilter)
8 Vss (pos) - Impulse
6-12mm F1.6 (BTV 13A)
12 - 25mm F1.6 (BTV 12A)
mit auto. Blende. ND & IR - Filter
Kommunikations+Kontrollsysteme
A BTV12A-13A 10/01
Bedienungsanleitung
S/W Außen-Kamera
BTV 12 A
12-25mm
mit
BTV 13 A
6-12mm
mit
Zoom-Objektiv
Zoom-Objektiv
Verwandte Anleitungen für Balcom BTV 12 A
Inhaltszusammenfassung für Balcom BTV 12 A

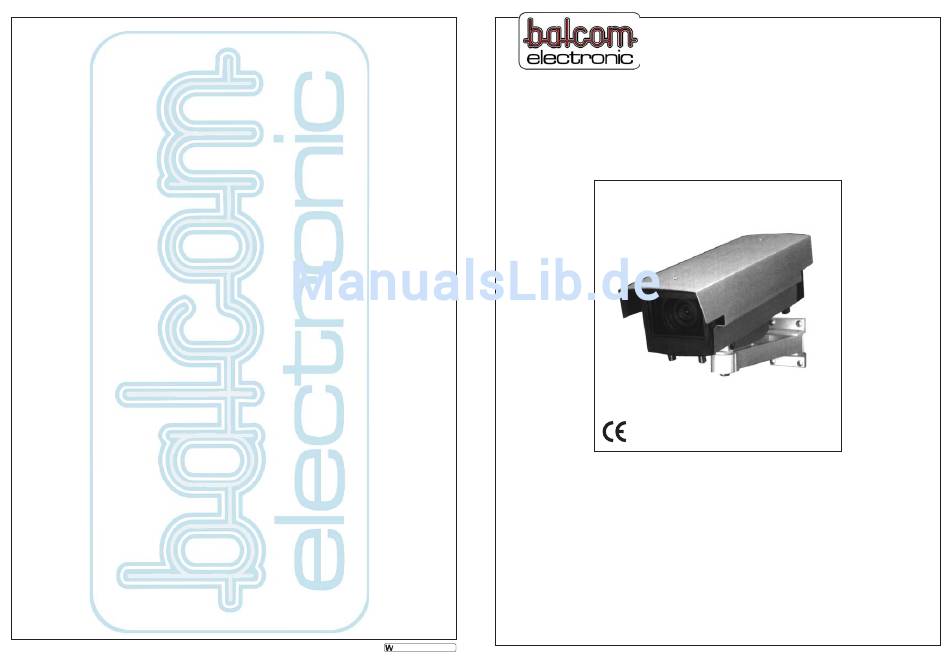

- Seite 1 BTV 12 A 12-25mm Zoom-Objektiv BTV 13 A 6-12mm Zoom-Objektiv balcom electronic GmbH • Albaumer Str. 33 • 57399 Kirchhundem Tel.: 0 27 23-71 65-0 • Fax: 0 27 23-71 65-29 • www.balcom-electronic.de A BTV12A-13A 10/01 Technische Änderungen und Druckfehler vorbehalten...
- Seite 2 ORWORT Vielen Dank für den Kauf dieser balcom CCD-Kamera. Diese Hochleistungs-S/W-Kamera ist ein ONNENSCHUTZDACH zuverlässiges und sicheres Gerät. Um über viele Jahre hinweg einen störungsfreien Betrieb sicherzustellen Montage des Sonnenschutzdaches wie folgt: und um eine optimale Leistung Ihres Systems zu erzielen, lesen Sie dieses Benutzerhandbuch bitte sorgfältig und beachten Sie die Installations- und Bedienungsanweisungen.
