Grothe HD-PRO370W Bedienungsanleitung

Full-hd ip mini-dome kamera
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

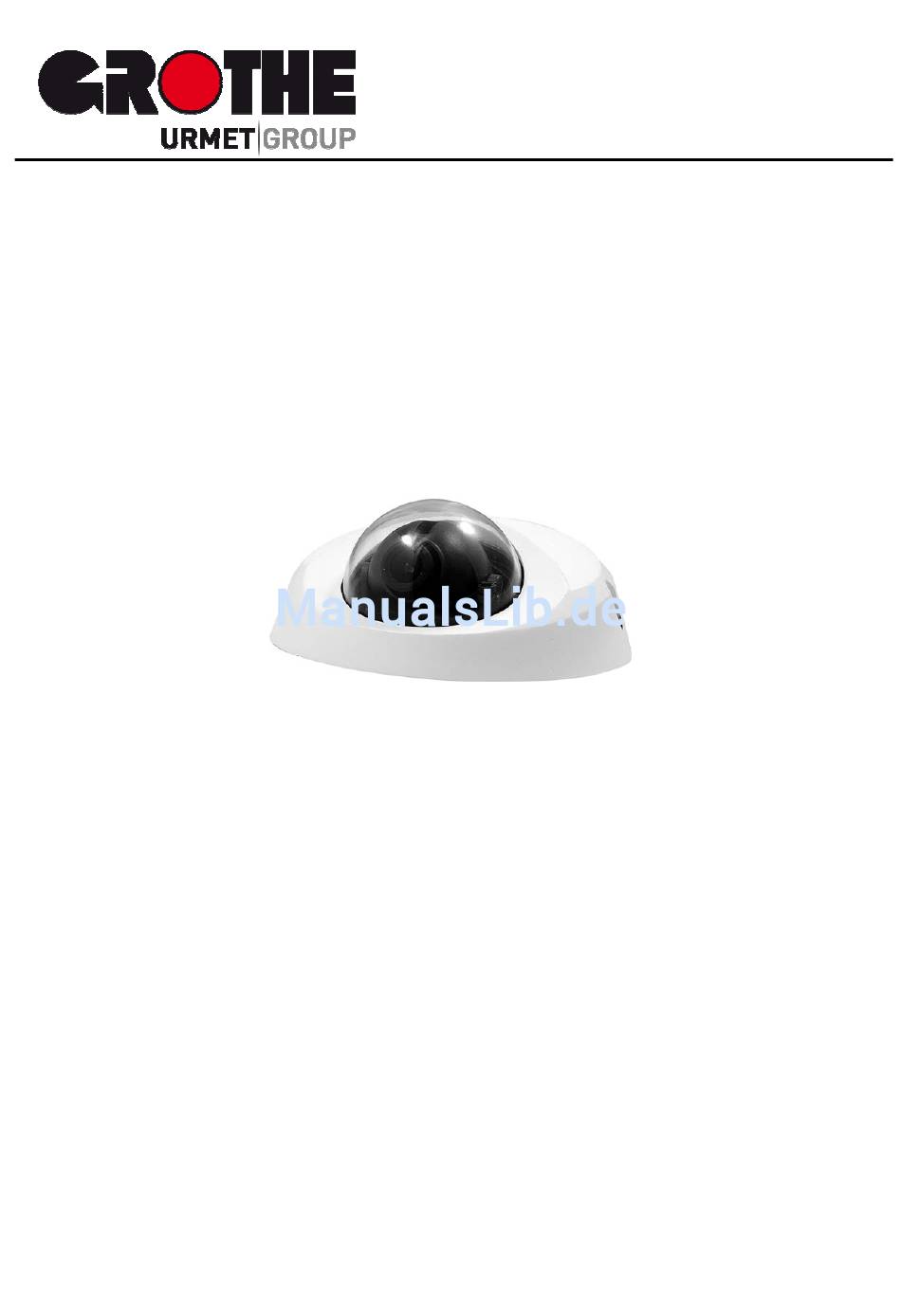

Full-HD IP Mini-Dome Kamera
Typ HD-PRO370W-370OUT
Bedienungsanleitung
MV005625
0
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Grothe HD-PRO370W

Inhaltszusammenfassung für Grothe HD-PRO370W

  • Seite 1 Full-HD IP Mini-Dome Kamera Typ HD-PRO370W-370OUT Bedienungsanleitung MV005625...

  • Seite 2: Inhaltsverzeichnis

    DEUTSCH Inhaltsverzeichnis Übersicht ........................3 Funktionen........................3 Verpackungsinhalt......................4 Kamera Übersicht......................4 Einführung zu IP Dome Kamera ................6 System Anforderungen....................6 Netzwerkverbindung...................... 6 2.2.1 Indoor Kamera ....................6 2.2.2 Robuste Kamera.................... 7 Löschen des bestehenden DC Viewer..............8 Zugriff auf die IP Kamera ..................11 Konfiguration &...
  • Seite 3 5.4.3 Video OCX Protokoll..................79 5.4.4 Video Bilder überspringen ................80 5.4.5 Videomaske ....................81 5.4.6 Audio Einstellungen ..................82 Kamera Einstellungen ....................84 5.5.1 Einstellung Belichtung ................. 85 5.5.2 Einstellung Weißabgleich ................86 5.5.3 Einstellung Gegenlicht ................. 87 5.5.4 Einstellung Helligkeit..................

  • Seite 4: Übersicht

    Übersicht Die Voll HD Compact IP Dome Kamera unterstützt Real Time Streaming und liefert weichere Qualitätsbilder. Zusätzlich zum MJPEG Real Time Streaming Protokoll erstellt die Voll HD Compact IP Dome Kamera den besseren H.264 Codec um High Definition Überwachungsdaten reibungslos und ohne Verfälschung über das Internet zu übertragen.

  • Seite 5: Verpackungsinhalt

    Verpackungsinhalt Bitte überprüfen Sie die Verpackung auf den folgenden Inhalt. Selbstschneide Dübel Indoor Kamera/ Sicherheits ne Schrauben robuste Kamera (mit Kabel) (×3) schraube (×1) (×3) Gummi Unterlegscheiben (×1, Gehäuse) Sicherheits Bedienungsanl Torx eitung Gummi Unterlegscheiben (×3, Grundplatte) (Nur robuste Kamera) Kamera Übersicht Bezeichnung Beschreibung...
  • Seite 6 rechts/links Fokus einzustellen Fokus Lösen Sie die Schraube um die Befestigungsschraube Linse einzustellen Neigungs- Lösen Sie die Schraube um den Befestigungsschraube Neigungswinkel einzustellen Micro karten Zur internen Videospeicherung Einschub Abmessungen...

  • Seite 7: Einführung Zu Ip Dome Kamera

    Einführung zu IP Dome Kamera Dieses Kapitel enthält Informationen zu Systemanforderungen für den IP Dome Kamerabetrieb, Stromanschluss Ethernet Verbindung für Indoor/Outdoor IP Dome Kameras sowie Wege des Zugriffs auf die Kamera. System Anforderungen Um die IP Kamera via Webbrowser aufzurufen, stellen Sie bitte sicher dass Ihr PC eine gute Netzwerkverbindung hat und die unten beschriebenen Systemanforderungen erfüllt.

  • Seite 8: Außenkamera

    PoE Verbindung Verbinden Sie das eine Ende des Netzwerkkabels mit dem Netzwerkanschluss der Kamera und das andere mit dem Power Sourcing Equipment (PSE), wie Hubs oder Router. Prüfen Sie den Stauts der Link Anzeige und der Aktivitätenanzeige LEDs; wenn die LEDs nicht leuchten überprüfen Sie bitte die Verbindungen. Grünes Verbindungslicht zeigt...

  • Seite 9: Löschen Des Bestehenden Dc Viewer

    Löschen des bestehenden DC Viewer Benutzer, die den DC Viewer vorher auf dem PC installiert hatten, löschen diesen bitte vor dem Zugriff auf die IP Kamera. Löschen des DC Viewer Klicken Sie “Systemsteuerung”, und dann Doppelklick auf “Hinzufügen oder entfernen von Programmen.” In der Liste “Momentan installierte Programme” wählen Sie “DC Viewer”...
  • Seite 10 Schritt 2: Klicken Sie auf “Löschen”, wählen dann markieren Sie “Temporäre Internetdateien” und klicken auf “Löschen”.
  • Seite 11 Das unten abgebildete Popup Fenster zur Bestätigung erscheint. Klicken Sie “Ja” um das Löschen der Dateien zu starten.

  • Seite 12: Zugriff Auf Die Ip Kamera

    Zugriff auf die IP Kamera Für den ersten Zugriff auf die IP Kamera kann der Benutzer die Kamera mit dem Installationsprogramm „DeviceSearch.exe“ suchen. Dieses befindet sich in dem Ordner “DeviceSearch” auf der mitgelieferten CD. Device Search Software Schritt 1: Doppelklick auf das Programm „DeviceSearch.exe“ (siehe untenstehendes Icon);...
  • Seite 13 Gerätesuche Schritt 3: Klicken Sie erneut “Device Search” und alle gefundenen IP Geräte werden auf der Seite angezeigt, siehe untenstehende Abbildung. Die Standard IP Adresse der Kamera ist: 192.168.0.250. Schritt 4: Doppelklick oder rechter Mausklick und Auswahl “Browse” um direkten Zugriff auf die Kamera über den Webbrowser zu erhalten. Schritt 5: Nun erscheint das Eingabefenster, mit der Abfrage eines Standardbenutzernamens und Passwortes (siehe unten), zum Login auf die Kamera.
  • Seite 14 Die Standardlogin ID und das Passwort für den Administrator sind: Login ID Passwort Admin 1234 HINWEIS: ID und Passwort berücksichtigt Groß- und Kleinschreibung. wird dringend empfohlen HINWEIS: Administratorpasswort aus Sicherheitsgründen zu ändern. Siehe auch 5.3.2 Sicherheit für weitere Details. Zusätzlich kann der Anwender direkt in der Liste gefundener Geräte die Netzwerkeigenschaften (DHCP oder Statische IP) der IP Kamera ändern.
  • Seite 15 Schritt 3: Klicken Sie auf “OK” wenn der Hinweis zur Änderung erscheint. Warten Sie eine Minute bis zur erneuten Suche der IP Kamera. Schritt 4: Klicken Sie die „Device Search” Schaltfläche zum erneuten Suchen aller Geräte. Wählen Sie dann die IP Kamera mit der richtigen MAC Adresse.
  • Seite 16 Installieren der DC Viewer Software Online Bei der Erstverbindung zur IP Kamera wird das Benutzerprogramm „DC Viewer“ automatisch auf Ihrem PC installiert. Wenn der Web Browser die Installation des „DC Viewer“ nicht gestattet, überprüfen Sie bitte die Internet Sicherheitseinstellungen oder die ActiveX Kontroll- Plug-In-Einstellungen (siehe...
  • Seite 17 Nach erfolgreichem Login erscheint, wie unten abgebildet, folgendes Fenster: Administrator/Benutzer Rechte “Administrator” stellt die Person dar, die die IP Kamera konfigurieren und Benutzern den Zugriff zur Kamera freigeben kann; “Benutzer” bezieht sich auf Personen, die Zugriff zur Kamera mit eingeschränkter Berechtigung haben, d.h. Zugang zu Home- und Kameraeinstellungen Seiten.
  • Seite 18 Lösen Sie die Fokus Fixierungsschrauben und drehen Sie die Schritt 2: Linse Uhrzeiger-/Gegenuhrzeigersinn Fokus einzustellen; lösen Sie die Fixierungsschrauben der Neigung und stellen Sie den Neigungswinkel der Kamera ein.

  • Seite 19: Konfiguration & Bedienung

    Konfiguration & Bedienung Die IP Kamera ist mit einer benutzerfreundlichen, Browser basierten Konfigurationsschnittstelle zur Videoaufnahme und -wiedergabe ausgestattet. diesem Kapitel werden Informationen Hauptseite vorgestellt, systembezogene Einstellungen Kameraeinstellungen Detail beschrieben. Weiterführende Informationen zur CMS Software finden Sie unter Punkt 6. Einführung CMS Software und im CMS Benutzerhandbuch.
  • Seite 20 Es gibt fünf Reiter: Startseite, System, Streaming, Kamera und Ausloggen auf der oberen Kontrollleiste. Startseite Der Benutzer kann ein Live Video des Zielbereichs überwachen. System-Einstellungen Der Administrator kann den Host Namen, die Systemzeit, das Root-Passwort, Netzwerk bezogene Einstellungen, etc. verwalten. Weitere Details werden im Kapitel 5.3 Systembezogene Einstellungen erläutert.

  • Seite 21: Startseite

    Startseite Auf der Startseite sind verschiedene Funktionsschaltflächen unmittelbar unter dem angezeigten Bild dargestellt. Es werden mehrere Sprachen für die Menüführung im Viewer Fenster unterstützt, wie Deutsch, Englisch, Französisch, Italienisch und Russisch, etc. Einstellung Bildschirmgröße Die Bildgröße kann auf x1/2 und Vollbild eingestellt werden. Steuerung Digitaler Zoom Im Vollbildmodus kann der Benutzer durch Drehen des Mausrades (für Zoom in/out) und ziehen der Maus in eine beliebige Richtung, digitalen Zoom...
  • Seite 22 Schaltfläche Einzelbild Drücken Sie die Schaltfläche und die Einzelbilder werden als JPEG automatisch an dem festgelegten Ort gespeichert. Der Standart Speicherort ist: C:\. Um den Speicherort zu ändern sehen Sie bitte in den Abschnitt 5.3.13 Datei Ablageort für weitere Details. Pause/Restart) Schaltfläche Video Streaming Pause /Restart Drücken Sie die Stopp Schaltfläche um das Video Streaming zu stoppen, das...

  • Seite 23: Systembezogene Einstellungen

    Systembezogene Einstellungen Die untenstehende Abbildung zeigt alle Kategorien unter dem Reiter “System”. Jede Kategorie in der linken Spalte wird im folgenden Abschnitt beschrieben. HINWEIS: Zu der Systemkonfigurationsseite “System” hat nur der Administrator Zugang.

  • Seite 24: Einstellung Host Name Und System Zeit

    5.3.1 Einstellung Host Name und System Zeit Wählen Sie die erste Kategorie: <System> in der linken Spalte; die Seite ist untenstehend abgebildet. Hostname Der Name dient zur Identifikation der Kamera. Wenn die Alarm Funktion freigegeben ist, und der Alarmversand per Mail/FTP eingerichtet ist wird der hier eingegebene Hostname in der Alarmnachricht angezeigt.

  • Seite 25: Sicherheit

    Mit Computer Zeit synchronisieren Wählen Sie den Punkt, und das Videodatum und die Zeitanzeige werden mit dem PC synchronisiert. Manuell Der Administrator kann Videodatum, Zeit und Tag manuell einstellen. Das Eingabeformat muss das gleiche sein, das neben den Feldern abgebildet ist. Mit NTP Server synchronisieren Network Time Protocol (NTP) ist ein alternativer Weg, die Kamerauhr mit einem NTP Server zu synchronisieren.
  • Seite 26 5.3.2.1 User Klicken Sie den Reiter <User> unter der Kategorie <Sicherheit> und die Seite wird wie untenstehend abgebildet angezeigt. Admin Passwort Ändern Sie das Administrator Passwort durch Eingabe des neuen Passwortes in beide Textfelder. Die Eingabezeichen/Zahlen werden aus Sicherheitsgründen als Punkte angezeigt. Nach dem Klick auf <Speichern>, fragt der Webbrowser den Administrator nach dem neuen Passwort für den Zugang.
  • Seite 27 Jedem Benutzer können Rechte und/oder “Kamera Kontrolle” “Sprechen” zugeordnet werden. • I/O Zugang Dieser Punkt unterstützt grundlegende Funktionen die dem Benutzer ermöglichen das Video zu sehen, wenn er auf die Kamera zugreift. • Kamera Einstellung Dieser Punkt gestattet dem festgelegten Benutzer Kameraparameter auf der Seite Kameraeinstellungen zu ändern.
  • Seite 29 5.3.2.2 HTTPS <HTTPS> erlaubt sichere Verbindungen zwischen der IP Kamera und dem Web Browser unter Verwendung von <Secure Socket Layer (SSL)> oder <Transport Layer Security (TLS)>, Kameraeinstellungen oder Benutzername/Passwort vor dem ausspionieren schützen. Es ist erforderlich ein Selbst-signiertes Zertifikat oder ein CA-signiertes Zertifikat für die Einführung von <HTTPS>...
  • Seite 30 Erstellen eines selbsterstellten Zertifikates Bevor Sie ein CA-issued Zertifikat erhalten, können Sie ein selbstsigniertes Zertifikat erstellen und installieren. Klicken Sie auf die Schaltfläche <Create> unter “Create self-signed certificate” und füllen Sie die angeforderten Informationen aus, um ein selbstsigniertes Zertifikat für die IP Kamera zu installieren. Für weitere Details sehen Sie bitte in den letzten Teil des Abschnittes: Eingabe der Zertifikat Information.
  • Seite 31 Erstellen einer Zertifikatanforderung Klicken Sie auf die Schaltfläche “Create Certificate Request” um eine Zertifikatanforderung zu erstellen und zu übermitteln, um ein signiertes Zertifikat von CA zu erhalten. Geben Sie in dem Erstellungsdialog die geforderten Informationen ein. Sie auch Eingabe der Zertifikat Information für mehr Details Wenn die Anforderung komplett ist, wird der Betreff der erstellten Anforderung in dem Feld angezeigt.
  • Seite 32 Eingabe der Zertifikat Information Um ein selbstsignierte HTTPS Zertifikat oder einer Zertifikatsanforderung an CA zu erstellen, geben Sie die erforderlichen Informationen ein:...
  • Seite 33 • Country Geben Sie einen 2-Buchstaben Kombinationscode ein um das Land anzugeben, in dem das Zertifikat verwendet wird. Geben Sie beispielsweise “DE” ein, um Deutschland anzugeben. • State or province Geben Sie das Bundesland ein. • Locality Enter other geographical information. •...
  • Seite 34 • Gültige Tage (Nur Selbstsignierte Zertifikate) Geben Sie den Zeitraum in Tagen ein (1~9999) um die Gültigkeitsdauer des Zertifikates anzuzeigen. Klicken Sie auf “OK” nach dem Vervollständigen um die Zertifikatinformation zu speichern. 5.3.2.3 IP Filter Mit der Verwendung des IP Filters kann der Zugriff auf die IP Kamera durch Sperren/Freigeben bestimmter IP Adressen eingeschränkt werden.
  • Seite 35 • Hinzufügen/Löschen von IP Adressen Geben Sie die IP Adresse ein und klicken Sie dann auf die Schaltfläche <Hinzufügen> um eine neue gefilterte Adresse hinzuzufügen. Die Liste mit gefilterten IP Adressen zeigt die derzeit konfigurierten IP Adressen. Bis zu 256 IP Adresseinträge können festgelegt werden. Um eine IP Adresse aus der Liste zu entfernen, wählen Sie zunächst die IP und klicken dann auf die <Löschen>...
  • Seite 36 CA Certificate Das CA Certificate wird erstellt durch die Certification Authority mit der Absicht sich selbst zu bestätigen. Laden Sie das Zertifikat hoch um die Serveridentität zu überprüfen. Client Certificate/ Private Key Laden Sie das Client Certificate und Private Key hoch um die IP Kamera selbst zu authentifizieren.

  • Seite 37: Netzwerk

    5.3.3 Netzwerk Klicken Sie die Kategorie: <Netzwerk>, dort ist ein Drop-Down Menü mit Reitern wie <Basic>, <QoS>, <SNMP> und <UPnP>.
  • Seite 38 5.3.3.1 Basic Zum Verbinden mit der IP Kamera kann der Benutzer zwischen fester oder dynamischer (DHCP) IP Adresse wählen. Die IP Kamera unterstützt auch PPPoE (Point-to-Point Protocol over Ethernet) für Benutzer die sich über PPPoE mit dem Netzwerk verbinden. IP Adress automatisch beziehen (DHCP) Die Kamera Standarteinstellung ist “Feste IP Adresse verwenden”.
  • Seite 39 Verwenden einer festen IP Adresse Zum Einrichten einer statischen IP Adresse, wählen Sie “Feste IP Adresse benutzen” und bewegen Sie den Cursor zum leeren IP Adressfeld (wie unten gezeigt) und geben Sie die neue IP Adresse ein, z.B. 200.0.0.175; dann gehen Sie zum leeren Feld Standard Gateway (wird später erklärt) und ändern Sie die Einstellung, z.B.
  • Seite 40 • Subnet Maske Wird verwendet um festzustellen ob sich das Ziel im gleichen Subnet befindet. Der Standartwert ist “255.255.255.0”. • Standard Gateway Dieses ist die IP-Adresse des Routers oder des Gateways um IP-Anfragen in unterschiedliche Subnetze weiterzuleiten. Fehlerhafte Gateway Einstellungen verhindern die Weiterleitung in andere Richtungen und in unterschiedliche Subnetze.
  • Seite 41 HINWEIS: Wählen Sie einen unterschiedlichen Port zu dem des Web Server Port. IPv6 Addressen Konfiguration Mit IPv6 Support können Anwender die entsprechende IPv6 Adresse zum Browsen verwenden. Geben Sie IPv6 frei durch anklicken des Kästchens und Klick auf “Speichern” um die Einstellung abzuschließen. 5.3.3.2 QoS (Quality of Service) QoS ermöglicht das Bereitstellen unterschiedlicher Service Levels für...
  • Seite 42 DSCP Einstellungen Der DSCP Wertebereich ist von 0 bis 63. Der Standart DSCP Wert ist 0, dies bedeutet DSCP ist gesperrt. Die IP Kamera verwendet die folgenden QoS Klassen: Video, Audio und Management. • Video Die Klasse besteht aus Anwendungen, wie MJPEG over HTTP, RTP/RTSP und RTSP/HTTP.
  • Seite 43 5.3.3.3 SNMP (Simple Network Management Protocol) Mit der Simple Network Management Protocol (SNMP) Unterstützung kann die IP Kamera Remote über das Netzwerkverwaltungssystem aus der Ferne überwacht und verwaltet werden. SNMP v1/ v2 • Freigabe SNMP Wählen Sie durch anklicken die verwendete SNMP Version. •...
  • Seite 44 Traps für SNMP v1/ v2 Traps werden durch die IP Kamera verwendet um Nachrichten zu wichtigen Ereignissen oder Statuswechsel an ein Managementsystem zu versenden. • Freigabe Traps Wählen Sie das Kästchen um Trap Reporting zu aktivieren. • Trap Adresse Geben Sie die IP Adresse des Management Servers ein. •...
  • Seite 45 UPnP Einstellung • Freigabe UPnP Wenn UPnP freigegeben ist und die IP Kamera wird im LAN eingebunden, erscheint, wie untenstehend gezeigt, das Icon der angeschlossenen IP Kamera in der Netzwerkumgebung um einen direkten Zugriff zu gestatten.
  • Seite 46 HINWEIS: Zur Freigabe dieser Funktion muss die UPnP Komponente auf Ihrem Computer installiert sein. Bitte sehen Sie unter Anhang D: Installieren von UPnP Komponenten nach für die UPnP Komponenten Installationsprozedur. • Freigabe UPnP Port Weiterleitung Wenn die UPnP Port Weiterleitung freigegeben ist, darf die IP Kamera den Web Server Port auf dem Router automatisch öffnen.

  • Seite 47: Ddns

    5.3.4 DDNS Dynamic Domain Name System (DDNS) gestattet einem Host Namen die konstante Synchronisation mit einer dynamischen IP Adresse. Mit anderen Worten gestattet es denjenigen, die eine dynamische IP Adresse verwenden, mit einem statischen Domänennamen identifiziert zu werden, so das andere sich mittels des Namens verbinden können.

  • Seite 48: Mail

    5.3.5 Mail Der Administrator kann eine E-Mail über Simple Mail Transfer Protokoll (SMTP) versenden wenn ein Alarm ausgelöst wird. SMTP ist ein Protokoll zum Versand von E-Mail Nachrichten zwischen Servern. SMTP ist ein relativ simples, Text-basiertes Protokoll, bei dem ein oder mehrere Empfänger einer Nachricht festgelegt werden Nachrichtentext...

  • Seite 49: Ftp

    5.3.6 Der Administrator kann, wenn ein Alarm ausgelöst wird, den Versand einer Alarmmeldung an spezielle File Transfer Protokoll (FTP) Seiten einrichten. Benutzer können Alarmmeldungen an bis zu zwei FTP Seiten vergeben. Die Eingabeseite für FTP Einstellungen ist untenstehend abgebildet. Geben Sie die FTP Details in die Felder ein, diese enthalten Server, Server Port, Benutzername, Passwort und Remote Ordner.

  • Seite 50: Http

    5.3.7 HTTP Ein HTTP Benachrichtigungsserver kann Benachrichtigungen von IP Kameras auflisten, die durch Ereignisse ausgelöst wurden. Die HTTP Einstellungsseite ist unten abgebildet. Geben Sie die HTTP Details in die Felder ein, diese beinhalten Server Name (zum Beispiel http://192.168.0.1/admin.php), Benutzername und Passwort. Benachrichtigungen durch <Alarm> und <Bewegungserkennung>...

  • Seite 51: Bewegungserkennung

    5.3.8 Bewegungserkennung Bewegungserkennungsfunktionen gestatten Erkennung verdächtiger Bewegung und lösen Alarme aus, wenn eine Bewegungsintensität den festgelegten Empfindlichkeitsschwellwert überwachten Bereich erreicht/überschreitet. Auf der Einstellungsseite der Bewegungserkennung wird ein Rahmen (Bewegungserkennungsfenster) Liveansicht angezeigt. Erkennungsfenster dient zur Definition des Bewegungserkennungsbereiches. Um die Größe des Bewegungserkennungsfensters zu ändern bewegen Sie den Mauszeiger zur Ecke des Rahmens und ziehen diesen nach außen/nach innen.
  • Seite 52 Wenn die Bewegungserkennungsfunktion aktiviert ist, wird das Pop-Off Fenster (Bewegung) mit der Anzeige von Bewegung angezeigt. Wenn Bewegung erkannt wird, werden die Signale im Bewegungsfenster wie unten abgebildet angezeigt. Detaillierte Einstellungen von Bewegungserkennung sind im Folgenden beschrieben: Bewegungserkennung Im Abschnitt System können Sie Bewegungserkennung ein-/ausschalten. Standardeinstellung ist Aus.

  • Seite 53: Aufnehmen

    Erkennungsniveau [1-100]: Der Standardwert ist 10. Der Punkt dient zur Einstellung des Erkennungslevels für jedes Erfassungspixel; je kleiner der Wert, umso empfindlicher ist es. Sensibilitätsniveau [1-100]: Der Standardwert ist 80, dies bedeutet wenn 20% der Erfassungspixel oder mehr unterschiedlich erkannt werden, löst das System einen Bewegungserkennung aus.
  • Seite 54 • Bild über FTP hochladen Wählen Sie den Punkt und der Administrator kann eine FTP Seite festlegen und verschiedene Parameter konfigurieren, wie in der untenstehenden Abbildung gezeigt. Wenn Bewegung erkannt wird, werden Ereignisbilder zur festgelegten FTP Seite hochgeladen. Bild über E-Mail hochladen Wählen Sie den Punkt und der Administrator kann, wie in der untenstehenden Abbildung gezeigt, eine E-Mail Adresse festlegen und verschiedene Parameter konfigurieren.

  • Seite 55: Manipulation

    HTTP Server, wenn ein Alarm ausgelöst wird, die Benachrichtigung gesendet als ”http://192.168.0.1/admin.php? action=1&group=2”. Dateiname Das Dateinamensformat des hochgeladenen Bildes kann in diesem Abschnitt eingerichtet werden. Wählen Sie den, der zu Ihren Anforderungen passt. Speichern Klicken Sie die Speichern Schaltfläche zum Speichern aller oben aufgeführten Einstellungen.
  • Seite 56 Das Erkennen von Manipulationen an der Kamera wird durch Messen der Differenzen zwischen den älteren Videovollbildern (die in Puffern gespeichert sind) und neueren Bildern erreicht. Manipulationsalarm Die Funktion zu Manipulationsalarm kann auf der Manipulationsalarm Einstellungsseite ein/ausgeschaltet werden. Die Standarteinstellung ist Aus. Manipulationsdauer Die minimale Manipulationsdauer ist die Zeit zur Videoanalyse, um festzustellen, ob eine Kameramanipulation aufgetreten ist.
  • Seite 57 Aufnahme Stream zur SD Karte Wählen Sie diesen Punkt und die Bewegungserkennungsaufnahme zeichnet auf der Micro SD/ SDHC Karte auf, wenn Bewegung erkannt wird. HINWEIS: Stellen Sie bitte sicher, dass die lokale Aufnahme (mit Micro SD/SDHC Karte) aktiviert ist, sodass die Funktion implementiert werden kann.
  • Seite 58 Bild über E-Mail hochladen Wählen Sie den Punkt und der Administrator kann, wie in der untenstehenden Abbildung gezeigt, eine E-Mail Adresse festlegen und verschiedene Parameter konfigurieren. Wenn eine Bewegung erkannt wird, werden Ereignisbilder zur festgelegten E-Mail Adresse gesendet. HINWEIS: Stellen Sie sicher, dass die SMTP oder FTP Konfiguration komplett eingestellt ist.

  • Seite 59: Speicherverwaltung

    5.3.10 Speicherverwaltung Der Benutzer kann lokale Aufnahmen auf einer Micro SD/SDHC Karte, mit einer maximalen Größe 16GB, einrichten. Diese Seite zeigt Speicherinformationen der Micro SD Karte und eine Aufnahmeliste mit allen auf der Micro SD Karte gespeicherten Aufnahmedateien. Der Benutzer kann die SD Karte auch formatieren und eine automatische Aufnahmelöschung über diese Einstellungsseite einrichten.
  • Seite 60 Speicherkarteninformation Wenn die Micro SD/SDHC Karte eingesetzt ist, werden die Karteninformationen, wie Speicherkapazität und Status, im Abschnitt Geräte Information angezeigt. Wenn die Speicherkarte erfolgreich installiert ist, wird der Status im Abschnitt “Geräte Information” auf der Speicherverwaltung Seite angezeigt. Formatierung Wählen Sie die Schaltfläche “Format” um die Speicherkarte zu formatieren. SD-Karten Löscheinstellungen Der Benutzer kann die automatische Aufnahmelöschung durch Festlegen der Zeit- und Speicherlimits freigeben.
  • Seite 61 HINWEIS: Wenn die Großbuchstaben A/M/R am Anfang eines Dateinamens stehen, bezeichnen diese die Sortierung der Aufnahmen: A steht für Alarm, M steht für Motion (Bewegung), und R steht für Reguläre Aufnahme. Herunterladen Um einen Video Clip zu öffnen/herunterzuladen, wählen Sie zunächst die Datei aus und dann drücken Sie die “download”...

  • Seite 62: Aufzeichnungen

    5.3.11 Aufzeichnungen Auf der Einstellungsseite Aufzeichnungen können die Benutzer den Aufnahmezeitplan festlegen, gegenwärtigen Überwachungsanforderungen passt. Aktivierung Micro SD/SDHC Karten Aufnahmen Zwei Varianten von Zeitplanmodi werden angeboten: „Immer“ und „Nur während einem Zeitfenster“. Der Benutzer kann das Zeitfenster einstellen, dass zum Aufnahmezeitplan passt oder “Immer”...

  • Seite 63: Datei Speicherort

    5.3.12 Datei Speicherort Der Benutzer kann einen Speicherort für Einzelbilder und Aufnahmen festlegen. Die Standardeinstellung ist: C:\. Drücken Sie “Speichern” zum Bestätigen der Einstellung und alle Einzelbilder, sowie die Aufnahmen werden an dem festgelegten Ort gespeichert. HINWEIS: Stellen Sie bitte sicher, dass der ausgewählte Dateipfad zulässige Zeichen, wie Buchstaben und Zahlen, enthält.

  • Seite 64: Log Datei Ansehen

    5.3.13 Log Datei ansehen Klicken Sie auf den Link um die System Logdatei anzusehen. Der Inhalt der Datei enthält hilfreiche Informationen zur Konfiguration und Verbindung nach dem Hochfahren des Systems.

  • Seite 65: Benutzer Information Ansehen

    5.3.14 Benutzer Information ansehen Der Administrator kann jede Benutzer Login Information und Rechte ansehen (Siehe 5.3.2 Sicherheit). Ansicht Benutzer Login Information Alle Benutzer im Netzwerk werden im Bereich “Benutzer Information” gelistet, wie untenstehend abgebildet. Die Abbildung unten zeigt: Gast: Gast Es wird angezeigt das ein Login Benutzername lautet: Gast, und das Passwort ist: Gast.
  • Seite 66 Ansicht Benutzerrechte Wählen Sie “Benutzerrechte ansehen” unten auf der Seite und der Administrator kann alle Benutzerrechte ansehen. Die obige Abbildung zeigt: Benutzer: 1:1:0:1 1:1:0:1= I/O Zugriff: Kamera Steuerung: Sprechen: Hören (siehe 7.3.2 Sicherheit) Der Benutzer hat die Rechte I/O Zugriff, Kamerakontrolle und Hören.

  • Seite 67: Parameter Ansehen

    5.3.15 Parameter ansehen Klicken dieses Symbol vollständigen Systemparametereinstellungen zu sehen.

  • Seite 68: Werkseinstellung

    5.3.16 Werkseinstellung Die Seite Werkseinstellung ist untenstehend abgebildet. Falls erforderlich, folgen Sie den Anweisungen um die IP Kamera auf die Werkseinstellungen zurückzusetzen. Werkseinstellungen aktivieren Klicken Sie auf die Schaltfläche “Werkeinstellungen aktivieren” um die Standard Werkseinstellungen wiederherzustellen. Nach 30 Sekunden startet das System neu.

  • Seite 69: Software Version

    5.3.17 Software Version Die derzeitige Software Version der IP Kamera wird auf der Software Versionsseite angezeigt, siehe untenstehende Abbildung.

  • Seite 70: Software Upgrade

    5.3.18 Software Upgrade Ein Software Upgrade kann, wie untenstehend abgebildet, auf der Seite “Software Upgrade” durchgeführt werden. HINWEIS: Stellen Sie sicher, dass die Datei für den Software-Upgrade verfügbar ist bevor Sie das Upgrade durchführen.
  • Seite 71 Bitte befolgen Sie folgende Prozedur des Software Upgrades: Schritt 1: Klicken Sie auf “Durchsuchen” und wählen Sie die zu ladende binäre Datei aus, z.B. Userland.jffs2. HINWEIS: Ändern Sie nicht den Upgrade Dateinamen, sonst kann das System die Datei nicht finden. Öffnen Sie die Liste mit den binären Dateien und wählen Sie die Schritt 2: Datei aus, mit der Sie Upgraden wollen;...
  • Seite 72 Nachdem der Upgrade Prozess abgeschlossen ist, wechselt die Anzeige zur Homepage. Schritt 4: Schließen Sie den Video Browser. Klicken Sie auf “Systemsteuerung”, und dann Doppelklick auf Schritt 5: “Programme deinstallieren oder ändern”. In der Liste “Momentan installierte Programme” wählen Sie “DCViewer” und klicken dann die Schaltfläche “Deinstallieren”...

  • Seite 73: Wartung

    5.3.19 Wartung Der Benutzer kann Konfigurationsdateien an einen festgelegten Ort exportieren und Daten durch Hochladen einer vorhandenen Konfigurationsdatei zur IP Kamera wiederherstellen. Exportieren Benutzer können durch den Export der Konfigurationsdatei (.bin) an einen festgelegten Ort die Systemeinstellungen für eine spätere Verwendung sichern. Drücken Sie die Schaltfläche “Exportieren”, und das unten gezeigte Popup Fenster öffnet sich.
  • Seite 74 Upload Um eine vorhandene Konfigurationsdatei zur IP Kamera zu kopieren klicken Sie zunächst auf “Durchsuchen” um die Konfigurationsdatei auszuwählen. Drücken Sie dann die Schaltfläche “Upload” zum Hochladen.

  • Seite 75: Video Und Audio Streaming Einstellungen

    Video und Audio Streaming Einstellungen Wählen Sie den Reiter ”Streaming” oben auf der Seite und die konfigurierbaren Video und Audio Symbole werden in der linken Spalte angezeigt. Unter Streaming kann der Administrator bestimmte Videoauflösungen, Video Kompressionsmodi, Video Protokolle, Audio Übertragungsmodi, etc.
  • Seite 76 • MJPEG 1080p (30/15fps) • MJPEG SXGA (30fps) • H.264 720p (30fps) + H.264 D1 (30fps) • H.264 720p (30fps) + H.264 CIF (30fps) • H.264 720p (30fps) + H.264 VGA (30fps) • H.264 720p (30fps) + H.264 QVGA (30fps) •...
  • Seite 77 Die folgenden Punkte sind Beschreibungen zu den verschiedenen Video Rotationstypen. Vertikal gespiegeltes Bild Wenn <Vertikal> gewählt wird, wird das Bild vertikal gedreht. Horizontal gespiegeltes Bild Wenn <Horizontal> gewählt wird, wird das Bild horizontal gedreht. Gedreht um 180° Wenn <180°> gewählt wird, wird das Bild um 180 Grad im Uhrzeigersinn/Gegenuhrzeigersinn gedreht.

  • Seite 78: Video Komprimierung

    5.4.2 Video Komprimierung Benutzer können, in Abhängigkeit zu den Überwachungsanwendungen, einen passenden MJPEG/H.264 Kompressionsmodus Videokompressionsseite auswählen (siehe untenstehende Abbildung). MJPEG Q (Qualität) Faktor Ein höherer Wert bedeutet höhere Bit Raten und eine höhere sichtbare Qualität. Die Standarteinstellung des MJPEG Q Faktor ist 35; der einstellbare Bereich ist von 1 bis 70.
  • Seite 79 CBR Modus Einstellung Der CBR (Constant Bit Rate) Modus kann der bevorzugte Bitraten Modus sein, wenn die Bandbreitenverfügbarkeit eingeschränkt ist. Es ist wichtig die Bildqualität zu berücksichtigen, wenn der CBR Modus gewählt wird.

  • Seite 80: Video Ocx Protokoll

    5.4.3 Video OCX Protokoll Auf der Video OCX Protokoll Einstellungsseite kann der Anwender RTP über UDP, RTP über TCP, RTSP über HTTP oder MJPEG über HTTP zum Streamen von medialen Daten über das Netzwerk auswählen. Im Falle von Multicast Vernetzung können die Benutzer den Multicast Modus wählen. Die Seite wird wie folgt angezeigt.

  • Seite 81: Video Bilder Überspringen

    5.4.4 Video Bilder überspringen Das Überspringen von Videobildern dient zum Einsparen von Bandbreiten im Netzwerk. Die Einstellungsseite ist untenstehend abgebildet. Video Frame Skip Optionen umfassen: • Kein Überspringen, Voreinstellung • Überspringen im 2er Bildintervall • Überspringen im 3er Bildintervall • Überspringen im 4er Bildintervall •...

  • Seite 82: Videomaske

    5.4.5 Videomaske Aktive Maskierungsfunktion Privatzonen auswählen Wählen Sie ein Videomasken Auswahlfeld, und ein roter Rahmen erscheint auf der rechten Seite in dem Live Video Fenster. Verwenden Sie die Maus zum Drag und Drop, um die Größe der Maske einzustellen und platzieren Sie ihn in der Zielzone. HINWEIS: Es wird empfohlen, die Videomaske doppelt so groß...

  • Seite 83: Audio Einstellungen

    Einstellung Maske Privatzonenfarbe Die Auswahl der Maskenfarben umfasst Rot, Schwarz, Weiß, Gelb, Grün, Blau, Türkis und Magenta. Wählen Sie den Maskentyp Durchgängig oder Transparent. Klicken Sie “Speichern” zum Bestätigen der Einstellung. 5.4.6 Audio Einstellungen Die Audio Einstellungsseite ist untenstehend abgebildet. Auf der Audio Einstellungsseite kann der Administrator einen Übertragungsmodus und die Audio Bitrate auswählen.
  • Seite 84 Übertragungsmodus Simplex (Nur Hören) Im nur Hören Simplex Modus kann die lokale/ferne Seite die jeweils andere Seite nur hören. Ausschalten Wählen Punkt Audio Übertragungsfunktion auszuschalten. Einstellung Server Verstärkung Stellen Sie den Audio Eingang/Ausgang Verstärkungspegel für Tonverstärkung ein. Die Tonverstärkungswerte sind von 1 bis 6 einstellbar. Der Ton wird ausgeschaltet, wenn die Audioverstärkung auf “Stumm”...

  • Seite 85: Kamera Einstellungen

    Kamera Einstellungen Die untenstehende Abbildung zeigt die Kamera Konfigurationsseite. Details zu jeder Parametereinstellung werden in den folgenden Abschnitten beschrieben.

  • Seite 86: Einstellung Belichtung

    5.5.1 Einstellung Belichtung Das Belichtungs-Pull-Down Menü ist untenstehend abgebildet: Die Belichtung ist die Lichtmenge, die vom Bildsensor aufgenommen und durch die Blendenöffnung (Iris Einstellung) bestimmt wird. Über diesen Punkt können die Benutzer definieren wie die Belichtungsfunktion der Kamera arbeitet. Jeder Belichtungsmodus ist wie folgt festgelegt: Automatisch In diesem Modus arbeiten die Regelkreise Verschlusszeit, IRIS und AGC (Auto Gain Control) automatisch zusammen um ein konstantes Videoausgangslevel...

  • Seite 87: Einstellung Weißabgleich

    5.5.2 Einstellung Weißabgleich Das Weißabgleich Pull-Down Menü wird wie folgt angezeigt: Eine Kamera muss Referenzwerte für die Farbtemperatur finden, dies ist ein Weg die Qualität einer Lichtquelle zu messen, um alle anderen Farben berechnen zu können. Die Einheit zum Messen dieses Verhältnisses erfolgt in Grad Kelvin (K).

  • Seite 88: Einstellung Gegenlicht

    Manueller Modus In diesem Modus können Benutzer die Weißabgleichswerte manuell ändern. Benutzer können eine Zahl von 0 bis 127 “Rgain/ Bgain” wählen zur Verstärkung der Rot/Blau Belichtung auf dem Live Videofenster. Drücken Sie < √ > zum Bestätigen der neuen Einstellung. 5.5.3 Einstellung Gegenlicht Basierend...

  • Seite 89: Einstellung Kontrast

    5.5.6 Einstellung Kontrast Der Kamerabildkontrast ist einstellbar; wählen Sie einen Bereich von 1 bis 11. Drücken Sie <√> um die neuen Einstellungen zu bestätigen. 5.5.7 Einstellung Sättigung Das Kamerabild Sättigungslevel ist einstellbar; wählen Sie einen Bereich von 1 bis 11. Drücken Sie <√> um die neuen Einstellungen zu bestätigen. 5.5.8 TV System Setup Wählen Sie das Videoformat, dass zu dem aktuellen TV System passt.

  • Seite 90: Ausloggen

    Ausloggen Wählen Sie den Reiter “Ausloggen” oben auf der Seite und das Login Fenster erscheint. Dies ermöglicht den Login mit einem anderen Benutzernamen.

  • Seite 91: Anhang A: Technische Spezifikationen

    Anhang A: Technische Spezifikationen Kamera Voll HD Real Time Voll HD Bild Sensor 1/2.7" Progressive CMOS Bild Elemente 1920(H) x 1080(V) Minimum Beleuchtung 0.1 Lux @ F 1.5 Verschlusszeit 1~ 1/10000 Sek. Weißabgleich Manuell / AWB / ATW Linse Feste Linse F 1.5 / f = 4.0 mm 78°...
  • Seite 92 Benutzer Account Sicherheit HTTPS, IP Filter Mechanisch Objektivanschluß M12 Board Linse Ethernet RJ-45 Anschlüsse Micro SD; Optional microSDHC 32GB Unterstützung Allgemein -20° ~ 50°C Arbeitstemperatur Luftfeuchte: 10% bis 90%, keine Kondensation Spannungsquelle Stromverbrauch 3.5W Wasserdicht Standard Nur Außenkamera IP66 Zertifikate CE, FCC, RoHS Compliant Abmessungen 110.2 x 47.7 mm (4.3 x 1.9 inches)

  • Seite 93: Anhang B: Internet Sicherheitseinstellungen

    Anhang B: Internet Sicherheitseinstellungen Wenn die ActiveX Kontrollinstallation blockiert wird, ändern Sie bitte das Internet Sicherheitslevel auf Standart oder ändern Sie die ActiveX Steuerelemente und Plugins Einstellungen. Internet Sicherheitslevel: Standart Starten Sie den Internet Explorer (IE). Schritt 1: Wählen Sie <Extras> aus dem Hauptmenü des Browsers. Klicken Sie dann Schritt 2: auf <Internetoptionen>.
  • Seite 94 Wählen Sie unten auf der Seite “Standardstufe” (siehe obenstehende Schritt 4: Abbildung) und klicken Sie “OK” um die Einstellung zu bestätigen. Schließen Sie das Browserfenster und öffnen Sie später, wenn Sie auf die IP Kamera zugreifen, ein neues. ActiveX Steuerelemente und Plugins Einstellungen Schritt 1-3: Siehe den obigen Abschnitt.
  • Seite 96 Das Fenster Sicherheitseinstellungen wird wie untenstehend angezeigt: Unter “ActiveX Steuerelemente und Plugins” stellen Sie ALLE Punkte (wie Schritt 5: untenstehend aufgelistet) auf <Aktivieren> oder <Bestätigen>. Bitte Berücksichtigen Sie, das sich die Punkte je IE Version unterscheiden. ActiveX-Steuerelemente und Plugins Einstellungen: Ausführung bisher nicht...
  • Seite 97 herunterladen ActiveX-Steuerelemente initialisieren und ausführen, die nicht „sicher für Skripting“ markiert sind ActiveX-Steuerelemente Plugins ausführen ActiveX-Steuerelemente ausführen, die für Skripting sicher sind Klicken Sie <OK> um die Einstellungen zu übernehmen und das Fenster Schritt 6: <Sicherheit> zu schließen. Klicken Sie <OK> um das Fenster Internetoptionen zu schließen. Schritt 7: Schließen Sie das Browserfenster und öffnen Sie später, wenn Sie auf die IP Schritt 8:...

  • Seite 98: Anhang C: Dc Viewer Download Prozedur

    Anhang C: DC Viewer Download Prozedur Die Prozedur der DC Viewer Software ist im Folgenden näher beschrieben. Klicken Sie auf der DC Viewer Installationsseite “Weiter” zum Starten der Schritt 1: Installation. Das Setup startet. Bitte warten Sie einen Moment, bis der Ladebalken Schritt 2: abgelaufen ist.
  • Seite 99 Klicken Sie auf “Fertigstellen” um die DC Viewer Installationseite zu Schritt 3: schließen. Dann wird die IP Kamera Homepage wie folgt dargestellt:...

  • Seite 100: Anhang D: Installieren Von Upnp Komponenten

    Anhang D: Installieren von UPnP Komponenten Folgen Sie bitte der untenstehenden Anleitung zur Installation von UPnP Komponenten. Anleitung unter Windows XP. Schritt 1: Gehen Sie auf “Start”, klicken Sie auf “Systemsteuerung” und dann Doppelklick auf “Software”. Schritt 2: Klicken Sie auf “Windows-Komponenten hinzufügen/entfernen” auf der Seite Software.
  • Seite 101 Schritt 3: Wählen Sie “Netzwerkdienste” aus der Komponentenliste im Windowsfenster und klicken Sie dann auf “Details”. Schritt 4: Wählen Sie “UPnP Benutzerschnittstelle” in den Netzwerkdiensten und klicken Sie dann auf “OK”.
  • Seite 103 Schritt 5: Klicken Sie auf “Weiter” auf der Windows-Komponenten Seite. Klicken Sie auf “Fertigstellen” um die Installation abzuschließen. Schritt 6:...
  • Seite 105 Recht vor, den Inhalt dieser Anleitung ohne vorherige Benachrichtigung zu ändern. Die in dieser Bedienungsanleitung enthaltenen Ausführungen sind sorgfältig ausgearbeitet und überprüft worden, trotzdem übernimmt der Hersteller keinerlei Verantwortung für die Verwendung MV005625 05/12 Technische Änderungen vorbehalten! Grothe GmbH Telefon: (0 22 42) 88 90-0 Löhestraße 22 Telefax:...
