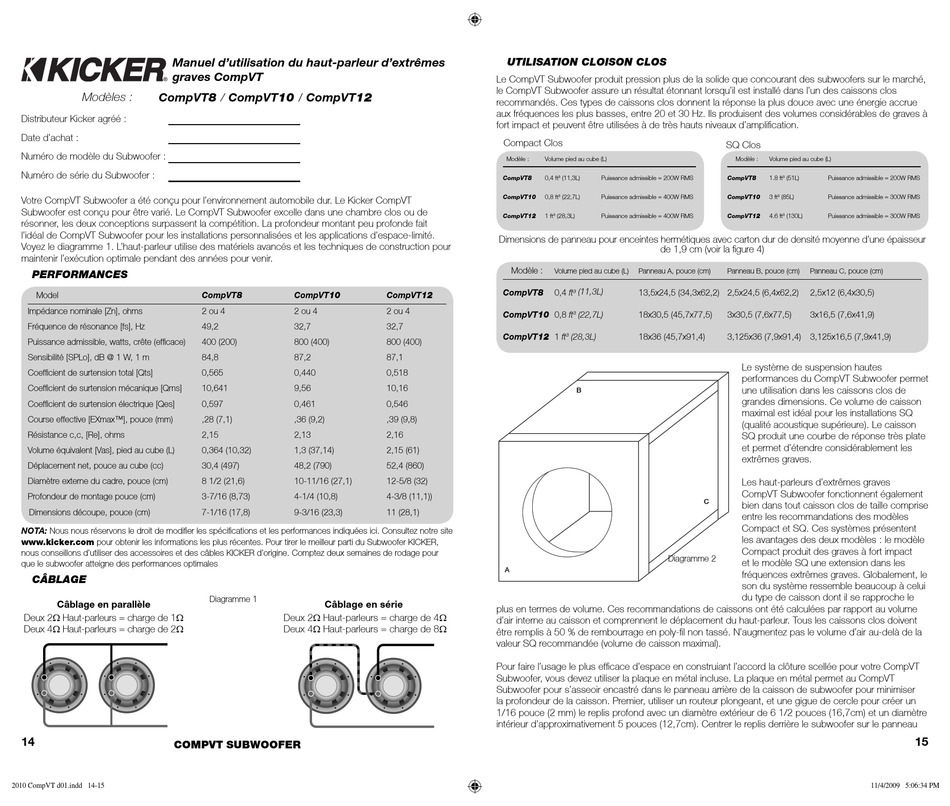

Kicker CompVT8 Handbuch Seite 8

Manuel d'utilisation du haut-parleur d'extrêmes
graves CompVT
Modèles :
CompVT8 / CompVT10 / CompVT12
Distributeur Kicker agréé :
Date d'achat :
Numéro de modèle du Subwoofer :
Numéro de série du Subwoofer :
Votre CompVT Subwoofer a été conçu pour l'environnement automobile dur. Le Kicker CompVT
Subwoofer est conçu pour être varié. Le CompVT Subwoofer excelle dans une chambre clos ou de
résonner, les deux conceptions surpassent la compétition. La profondeur montant peu profonde fait
l'idéal de CompVT Subwoofer pour les installations personnalisées et les applications d'espace-limité.
Voyez le diagramme 1. L'haut-parleur utilise des matériels avancés et les techniques de construction pour
maintenir l'exécution optimale pendant des années pour venir.
PERFORMANCES
Model
Impédance nominale [Zn], ohms
Fréquence de résonance [fs], Hz
Puissance admissible, watts, crête (effi cace)
Sensibilité [SPLo], dB @ 1 W, 1 m
Coeffi cient de surtension total [Qts]
Coeffi cient de surtension mécanique [Qms]
Coeffi cient de surtension électrique [Qes]
Course effective [EXmax™], pouce (mm)
Résistance c,c, [Re], ohms
Volume équivalent [Vas], pied au cube (L)
Déplacement net, pouce au cube (cc)
Diamètre externe du cadre, pouce (cm)
Profondeur de montage pouce (cm)
Dimensions découpe, pouce (cm)
NOTA: Nous nous réservons le droit de modifi er les spécifi cations et les performances indiquées ici. Consultez notre site
www.kicker.com pour obtenir les informations les plus récentes. Pour tirer le meilleur parti du Subwoofer KICKER,
nous conseillons d'utiliser des accessoires et des câbles KICKER d'origine. Comptez deux semaines de rodage pour
que le subwoofer atteigne des performances optimales
CÂBLAGE
Câblage en parallèle
Deux 2 Haut-parleurs = charge de 1
Deux 4 Haut-parleurs = charge de 2
14
COMPVT SUBWOOFER
CompVT8 CompVT10
2 ou 4 2 ou 4
49,2 32,7
400 (200) 800 (400)
84,8 87,2
0,565 0,440
10,641 9,56
0,597 0,461
,28 (7,1) ,36 (9,2)
2,15 2,13
0,364 (10,32) 1,3 (37,14)
30,4 (497) 48,2 (790)
8 1/2 (21,6) 10-11/16 (27,1)
3-7/16 (8,73) 4-1/4 (10,8)
7-1/16 (17,8) 9-3/16 (23,3)
Diagramme 1
Câblage en série
Deux 2 Haut-parleurs = charge de 4
Deux 4 Haut-parleurs = charge de 8
UTILISATION CLOISON CLOS
Le CompVT Subwoofer produit pression plus de la solide que concourant des subwoofers sur le marché,
le CompVT Subwoofer assure un résultat étonnant lorsqu'il est installé dans l'un des caissons clos
recommandés. Ces types de caissons clos donnent la réponse la plus douce avec une énergie accrue
aux fréquences les plus basses, entre 20 et 30 Hz. Ils produisent des volumes considérables de graves à
fort impact et peuvent être utilisées à de très hauts niveaux d'amplifi cation.
Compact Clos
Modèle : Volume pied au cube (L)
CompVT8 0,4 ft 3 (11,3L)
CompVT10 0,8 ft 3 (22,7L)
CompVT12 1 ft 3 (28,3L)
Dimensions de panneau pour enceintes hermétiques avec carton dur de densité moyenne d'une épaisseur
Modèle :
Volume pied au cube (L)
CompVT8 0,4 ft
CompVT12
2 ou 4
CompVT10 0,8 ft
32,7
CompVT12 1 ft
800 (400)
87,1
0,518
10,16
0,546
,39 (9,8)
2,16
2,15 (61)
52,4 (860)
12-5/8 (32)
4-3/8 (11,1))
11 (28,1)
A
plus en termes de volume. Ces recommandations de caissons ont été calculées par rapport au volume
d'air interne au caisson et comprennent le déplacement du haut-parleur. Tous les caissons clos doivent
être remplis à 50 % de rembourrage en poly-fi l non tassé. N'augmentez pas le volume d'air au-delà de la
valeur SQ recommandée (volume de caisson maximal).
Pour faire l'usage le plus effi cace d'espace en construiant l'accord la clôture scellée pour votre CompVT
Subwoofer, vous devez utiliser la plaque en métal incluse. La plaque en métal permet au CompVT
Subwoofer pour s'asseoir encastré dans le panneau arrière de la caisson de subwoofer pour minimiser
la profondeur de la caisson. Premier, utiliser un routeur plongeant, et une gigue de cercle pour créer un
1/16 pouce (2 mm) le replis profond avec un diamètre extérieur de 6 1/2 pouces (16,7cm) et un diamètre
intérieur d'approximativement 5 pouces (12,7cm). Centrer le replis derrière le subwoofer sur le panneau
SQ Clos
Modèle :
Puissance admissible = 200W RMS CompVT8
Puissance admissible = 400W RMS CompVT10
Puissance admissible = 400W RMS CompVT12
de 1,9 cm (voir la fi gure 4)
Panneau A, pouce (cm) Panneau B, pouce (cm)
(11,3L)
3
13,5x24,5 (34,3x62,2) 2,5x24,5 (6,4x62,2)
3 (22,7L) 18x30,5 (45,7x77,5) 3x30,5 (7,6x77,5)
3 (28,3L) 18x36 (45,7x91,4) 3,125x36 (7,9x91,4)
B
C
Diagramme 2
Volume pied au cube (L)
1.8 ft 3 (51L) Puissance admissible = 200W RMS
3 ft 3 (85L) Puissance admissible = 300W RMS
4.6 ft 3 (130L) Puissance admissible = 300W RMS
Panneau C, pouce (cm)
2,5x12 (6,4x30,5)
3x16,5 (7,6x41,9)
3,125x16,5 (7,9x41,9)
Le système de suspension hautes
performances du CompVT Subwoofer permet
une utilisation dans les caissons clos de
grandes dimensions. Ce volume de caisson
maximal est idéal pour les installations SQ
(qualité acoustique supérieure). Le caisson
SQ produit une courbe de réponse très plate
et permet d'étendre considérablement les
extrêmes graves.
Les haut-parleurs d'extrêmes graves
CompVT Subwoofer fonctionnent également
bien dans tout caisson clos de taille comprise
entre les recommandations des modèles
Compact et SQ. Ces systèmes présentent
les avantages des deux modèles : le modèle
Compact produit des graves à fort impact
et le modèle SQ une extension dans les
fréquences extrêmes graves. Globalement, le
son du système ressemble beaucoup à celui
du type de caisson dont il se rapproche le
