- Seite 1 USER MANUAL MANUAL DE INSTRUCCIONES NOTICE D'UTILISATION BEDIENUNGSANLEITUNG...
-
Seite 3: Inhaltsverzeichnis
6.1. Function list 6.2. Function diagram 6.3. Configuration diagram 6.4. Technical characteristics 6.5. Block diagram All numbers subject to variation due to production tolerances. ECLER SA reserves the right to make changes or improvements in manufacturing or design which may affect specifications. -
Seite 4: Important Remark

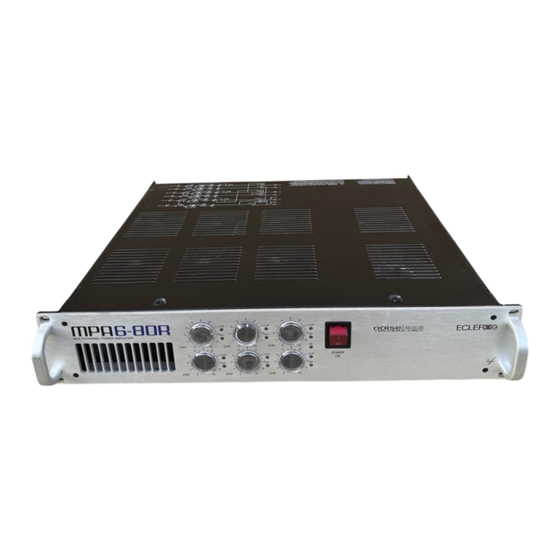

2. INTRODUCTION MPA4-80R The MPA4-80R amplifier station consists of four 80W/4Ω amplifiers which can be configured through a set of switches found on the rear panel. This allows multiple amplification setups useful in many situations, for example: •... - Seite 5 MPA6-80R The MPA6-80R amplifier station consists of six 85W/4Ω amplifiers which can be configured through a set of switches found on the rear panel. This allows multiple amplification setups useful in many situations, for example: • Six mono amplifiers for six different mono inputs. When setup this way, the MPA R is able to amplify six different audio signals, each one having a dedicated volume control.
-
Seite 6: Installation
3. INSTALLATION 3.1. Placement and mounting The amplifier is presented as a 2 unit high 19'' rack module. It is supplied with plastic washers in order not to damage the unit when tightening the screws. It is important that the amplifier, as a heat source, is not placed next to other equipment nor exposed to high temperatures. -
Seite 7: Multi-Function
3.4. Multi-function Depending on the input switches on the MPA R (29, 31, 33, 34, 36, 38, 39, 41, 43) located on the rear panel, four different amplification configurations can be achieved: MPA4-80R MPA6-80R - 4 mono amplifiers with following possibilities:... -
Seite 8: Input Connections
3.5. Input connections The signal input connections (30, 32, 35, 37, 40, 42) are electronically balanced XLR-3 sockets, with input impedance higher than 20kΩ and a nominal sensitivity of 0dBV(1V). Pin assignment: 1. GROUND 2. PHASE (in phase with the output) 3. -
Seite 9: Input Options
3.6. Input options OPTION MPA4-80R MPA6-80R 4 mono amplifiers for 4 different mono 6 mono amplifiers for six different mono signal mono signal 4 mono amplifiers for a common mono 6 mono amplifiers for a common mono input mono input... -
Seite 10: Output Connections
3.7. Output connections The OUTPUTS section at the rear panel has screwable terminals (44, 45, 46, 47, 48, 49), one for each amplifier. The attenuation controls and the output configurations are described later in paragraph 3.8. The cable which connects the speakers to the amplifier should be high quality and as short and thick as possible. -
Seite 11: Output Options
3.8. Output options OPTION MPA4-80R MPA6-80R 1 mono 4 mono amplifiers 6 mono amplifiers 2 stereo 2 stereo amplifiers 3 stereo amplifiers 3 bridged 2 bridged amplifiers 3 bridged amplifiers 4 combination 1 bridged amplifier and 2 mono amplifiers 1 bridged amplifier and 4 mono amplifiers for a... -
Seite 12: Input Attenuation
4.2. Input attenuation These are rotary trimmers located on the front panel (1, 4, 7, 10, 13, 16). These attenuators allow the connection of different mixers, an independent volume control and the connection of speakers not able to handle the amplifiers maximum output power, thus avoiding the risk of damaging them with the mixers or preamps volume control. -
Seite 13: Connection Of The Vca Control
The connection cables can be up to 500m long if a section of 0,5mm is used. Consult the available accessories at your ECLER dealer or at www.ecler.com. Remember that the VCA circuit is disabled by default. If you need to use it, you have to activate it using the internal jumpers (see configuration diagram). -
Seite 14: Diagrams
6. DIAGRAMS 6.1. Function list 1. Channel 1 volume, CH1 2. Channel 1 Clip indication, CLIP 3. Input 1 Signal presence, SP 4. Channel 3 volume, CH3 5. Channel 3 Clip indication, CLIP 6. Input 3 Signal presence, SP 7. Channel 5 volume, CH5 8. -
Seite 15: Function Diagram
6.2. Function diagram... - Seite 17 6.4. Características técnicas 6.5. Diagrama de bloques Todos los datos están sujetos a variación debida a tolerancias de producción. ECLER S.A. se reserva el derecho de realizar cambios o mejoras en la fabricación o diseño que pudieran afectar las especificaciones.
-
Seite 18: Nota Importante
Servicios Técnicos autorizados. 2. INTRODUCCIÓN MPA4-80R La MPA4-80R está formada por cuatro amplificadores de 80W/4Ω configurables mediante los conmutadores situados en el panel posterior, permitiendo múltiples posibilidades de trabajo de entre las que destacamos: •... - Seite 19 MPA6-80R La MPA6-80R está formada por seis amplificadores de 85W/4Ω configurables mediante los conmutadores situados en el panel posterior, permitiendo múltiples posibilidades de trabajo de entre las que destacamos: • 6 Amplificadores en mono para 6 señales mono diferentes. De esta forma el MPA R está preparado para trabajar con seis señales distintas disponiendo cada una de ellas de su propio control de volumen.
-
Seite 20: Instalación
(ver placa de características en el aparato), su consumo a plena potencia es de 524VA en el caso del MPA4-80R y de 800VA en el caso del MPA6-80R, por ello es importante que la instalación de red sea la adecuada a tal consumo. -
Seite 21: Multifunción
En el MPA R según la posición de los conmutadores de entrada (29, 31, 33, 34, 36, 38, 39, 41, 43) situados en el panel posterior dispondremos de 4 funciones diferentes de amplificación: MPA4-80R MPA6-80R - 4 amplificadores en mono, con posibilidad de: - 6 amplificadores en mono, con posibilidad de: 4 entradas en mono distintas. -
Seite 22: Conexiones De Entrada
3.5. Conexiones de entrada Las entradas de señal (30, 32, 35, 37, 40, 42) son del tipo XLR-3 balanceadas electrónicamente, con una impedancia de entrada superior a 20kΩ y una sensibilidad nominal de 0dBV(1V). La asignación es la siguiente: 1.- GROUND (masa) 2.- PHASE (señal en fase con la salida) 3.- NON PHASE ( señal en contrafase con la salida) Se esquematiza la conexión de las entradas, según se trate de atacarlas con una fuente de sonido... -
Seite 23: Opciones De Entrada
3.6. Opciones de entrada OPCIÓN MPA4-80R MPA6-80R 4 amplificadores en mono para 4 entradas 6 amplificadores en mono para 6 entradas mono mono mono diferentes diferentes 4 amplificadores en mono con una 6 amplificadores en mono con una entrada mono entrada común... -
Seite 24: Conexiones De Salida
3.7. Conexiones de salida La sección OUTPUTS del panel posterior está provista de regletas atornillables (44, 45, 46, 47, 48, 49), una por amplificador. Los controles de atenuación y conexionado de las salidas se detallan en el apartado 3.8. El cable de conexión que une las salidas del amplificador y los altavoces deberá ser de buena calidad, de suficiente sección y lo más corto posible. -
Seite 25: Opciones De Salida
3.8. Opciones de salida OPCIÓN MPA4-80R MPA6-80R 1 mono 4 Amplificadores en mono 6 Amplificadores en mono 2 estéreo 2 Amplificadores estéreo 3 Amplificadores estéreo 3 puente 2 Amplificadores en puente 3 Amplificadores en puente 4 combinado 1 Amplificador en puente y 2... -
Seite 26: Atenuadores De Entrada
4.2. Atenuadores de entrada Están constituidos por sendos potenciómetros rotativos, situados en el panel frontal (1, 4, 7, 10, 13, 16). Estos atenuadores posibilitan la conexión a distintos tipos de mesas, regulación de nivel independiente y conexión de altavoces que soporten una potencia inferior a la suministrada por el amplificador a pleno rendimiento, sin peligro de dañarlos por un descuido al manejar el volumen del preamplificador-mezclador. -
Seite 27: Conexionado Del Control Vca
Es imprescindible que todas las masas de los amplificadores estén unidas. Los cables de conexión pueden ser de hasta 500m utilizando una sección de 0,5mm Consulte a su distribuidor ECLER o bien en "www.ecler.com" los accesorios disponibles. Recuerde que el circuito VCA está... -
Seite 28: Diagramas
6. DIAGRAMAS 6.1. Lista de funciones 1. Volumen canal 1, CH1 2. Indicador de recorte canal 1, CLIP 3. Indicador de presencia de señal en la entrada 1, SP 4. Volumen canal 3, CH3 5. Indicador de recorte canal 3, CLIP 6. -
Seite 29: Diagrama De Funciones
6.2. Diagrama de funciones... - Seite 31 Toutes les valeurs mentionnées dans ce document sont susceptibles d’être modifiées en raison des tolérances de production. ECLER SA se réserve le droit de changer ou d’améliorer les processus de fabrication ou la présentation de ses produits, occasionnant ainsi des modifications dans les spécifications techniques.
-
Seite 32: Note Importante
Pour obtenir le meilleur rendement de cet appareil, il est important que l’entretien soit réalisé par notre Service Technique Ecler. 2. INTRODUCTION MPA4-80R L’unité d’amplification MPA4-80R comprend quatre amplificateurs de 80W/4Ω, configurables par les commutateurs situés sur la façade arrière de l’amplificateur, et permet de travailler de plusieurs façons: •... - Seite 33 MPA6-80R L’unité d’amplification MPA6-80R comprend six amplificateurs de 85W/4Ω, configurables par les commutateurs situés sur la façade arrière de l’amplificateur, et permet de travailler de plusieurs façons: • 6 amplificateurs mono avec 6 entrées mono différentes. De cette façon, le MPA R peut amplifier 6 signaux audio différents qui auront chacun leur réglage de volume.
-
Seite 34: Installation
Le MPA R fonctionne avec du courant alternatif selon le pays, de 110-120, 220-240V 50/60Hz. (voir la plaque des caractéristiques de l’appareil), et une consommation à pleine puissance de 524VA pour le modèle MPA4-80R et de 800VA pour le MPA6-80R. Il est important que l'installation secteur sur laquelle sera raccordée cet amplificateur soit adéquate. -
Seite 35: Multifonction
3.4. Multifonction Grâce au commutateur d’entrée sur le MPA R (29, 31, 33, 34, 36, 38, 39, 41, 43) situé sur la façade arrière, nous avons 4 possibilités différentes d’amplification : MPA4-80R MPA6-80R - 4 amplificateurs mono avec les possibilités - 6 amplificateurs mono avec les possibilités... -
Seite 36: Branchement De L'entrée Du Signal
3.5. Branchement de l'entrée du signal Les entrées du signal (30, 32, 35, 37, 40, 42) sont de type symétriques XLR-3 avec une impédance d’entrée supérieure à 20kΩ et une sensibilité nominale de 0dBV(1V). L’assignation est la suivante: 1.- MASSE (Ground) 2.- PHASE ou Point Chaud (signal en phase avec la sortie) 3.- HORS PHASE ou Point Froid (phase inversée) Le schéma suivant montre le branchement des sources audio symétriques ou asymétriques. -
Seite 37: Options D'entrée
3.6. Options d’entrée OPTION MPA4-80R MPA6-80R 4 amplificateurs mono pour 4 signaux 6 amplificateurs mono pour 6 signaux mono mono mono différents différents 4 amplificateurs mono pour 1 entrée 6 amplificateurs mono pour 1 entrée mono mono mono commune commune 4 amplificateurs mono pour 1 entrée... -
Seite 38: Branchement De Sortie
3.7. Branchement de sortie La section de sortie (OUTPUTS) de la face arrière est pourvue de borniers vissables (44, 45, 46, 47, 48, 49), un par amplificateur. Les contrôles d’atténuation et les branchements de sortie sont décrits plus loin dans le paragraphe 3.8. -
Seite 39: Options De Sortie
3.8. Options de sortie OPTION MPA4-80R MPA6-80R 4 amplificateurs mono 6 amplificateurs mono mono 2 amplificateurs stéréo 3 amplificateurs stéréo stéréo 2 amplificateurs bridgés 3 amplificateurs bridgés bridgé 1 amplificateur bridgé et 2 amplificateurs 1 amplificateur bridgé et 4 amplificateurs mono combinaisons mono pour une 1 entrée mono commune... -
Seite 40: Atténuateurs D'entrée
4.2. Atténuateurs d'entrée Ils se présentent sous la forme d'un potentiomètre rotatif situés sur le panneau de commandes (1, 4, 7, 10, 13, 16). Ces atténuateurs permettent de connecter différentes consoles de mixage, de régler le volume de façon indépendante et de brancher des HP pouvant supporter une puissance inférieure à celle administrée par l'amplificateur à... -
Seite 41: Connexion Du Vca De Contrôle
Il est indispensable que toutes les masses des amplificateurs soient réunies. Les câbles de connexion peuvent aller jusqu'à 500m avec une section de 0,5 mm Consultez votre distributeur ECLER ou bien "www.ecler.com" pour connaître les accessoires disponibles. Rappelez-vous que le circuit VCA est désactivé par défaut. Pour l'utiliser, il faut l'activer au moyen de cavaliers internes (voir schéma de configuration). -
Seite 42: Schémas
6. SCHÉMAS 6.1. Liste de fonctions 1. Volume canal 1, CH1 2. Indicateur de clip canal 1, CLIP 3. Indicateur de présence du signal en entrée 1, SP 4. Volume canal 3, CH3 5. Indicateur de clip canal 3, CLIP 6. -
Seite 43: Schéma De Fonctionnement
6.2. Schéma de fonctionnement... - Seite 45 6. DIAGRAMME 6.1. Funktionsliste 6.2. Funktionsdiagramm 6.3. Konfiguration Diagramm 6.4. Technische Daten 6.5. Blockschaltbild Alle Angaben sind ohne Gewähr. Messwerte können produktionsbedingten Schwankungen unterliegen. ECLER S.A. nimmt sich das Recht heraus Veränderungen am Gerät vorzunehmen, die zur Verbesserung des Produktes beitragen.
-
Seite 46: Wichtige Vorbemerkung
Eventuelle Reparaturen sollten nur von unserer technischen Service-Abteilung vorgenommen werden, um einen zuverlässigen Betrieb sicherzustellen. 2. EINFÜHRUNG MPA4-80R Die Verstärkungsstation MPA4-80R besteht aus vier 80W/4Ω Verstärkern, die durch Wahlschalter an der Rückseite des Geräts konfiguriert werden können. Dies ermöglicht verschiedenste Arbeitsmöglichkeiten, wie zum Beispiel: •... - Seite 47 MPA6-80R Die Verstärkungsstation MPA6-80R besteht aus sechs 85W/4Ω Verstärkern, die durch Wahlschalter an der Rückseite des Geräts konfiguriert werden können. Dies ermöglicht verschiedenste Arbeitsmöglichkeiten, wie zum Beispiel: • 6 Mono-Verstärker für 6 verschiedene Mono-Signale. Der MPA R ist bereit, mit sechs verschiedenen Signalen zu arbeiten. Dabei hat jedes eine eigene Pegelregelung.
-
Seite 48: Installation
3.2. Anschluss an das Netz Der Verstärker kann mit Wechselstrom von 110-120, 220-240 V, 50/60Hz betrieben werden, (siehe Aufkleber auf dem Gerät). Der Stromverbrauch bei Höchstleistung beträgt im Fall des MPA4-80R 524VA und beim MPA6-80R 800VA. Vergewissern sie sich, daß Ihr Verstärker den Stromverhältinissen Ihres Landes entspricht. -
Seite 49: Multifunktion
Bei dem MPA R verfügen Sie über vier verschiedene Verstärkungskonfigurationen, je nachdem wie die Eingangswahlschalter an der Rückseite des Geräts (29, 31, 33, 34, 36, 38, 39, 41, 43) eingestellt sind. MPA4-80R MPA6-80R - 4 Mono-Verstärker mit folgenden Möglichkeiten: - 6 Mono-Verstärker mit folgenden Möglichkeiten: 4 verschiedene Mono-Eingänge... -
Seite 50: Eingangsanschlüsse
3.5 Eingangsanschlüsse Die Eingangsbuchsen des MPA R (30, 32, 35, 37, 40, 42) sind elektronisch symmetrierte XLR-Buchsen mit einer Eingangsimpedanz von >20kΩ und einer Nennempfindlichkeit von 0dBV(1V). Die Pinbesetzung ist: 1. GROUND (Masse) 2. PHASE (Phasengleich bezüglich Ausgang) 3. NON PHASE (Phasenverkehrt bezüglich Ausgang) Folgende Abbildung zeigt den Anschluss der Eingänge bei symmetrierten oder nicht symmetrierten Audioquellen: Die “STACK”... -
Seite 51: Eingangsmöglichkeiten
3.6. Eingangsmöglichkeiten OPTION MPA4-80R MPA6-80R 4 Mono-Verstärker für 4 verschiedene 6 Mono-Verstärker für 6 verschiedene Mono Mono-Signale Mono-Signale 4 Mono-Verstärker für ein gemeisames 6 Mono-Verstärker für ein gemeisames Mono Mono-Signal Mono-Signal 4 Mono-Verstärker für ein gemeisames 6 Mono-Verstärker für ein gemeisames... -
Seite 52: Ausgangsanschlüsse
3.7. Ausgangsanschlüsse Der Bereich OUTPUTS an der Rückseite ist mit verschraubbaren Kabelanschlüsse (44, 45, 46, 47, 48, 49) ausgestattet. Die Verschiedenen Ausgangskonfigurationen werden in Paragraph 3.8. beschrieben. Das Kabel, welches den Verstärker mit den Lautsprechern verbindet, sollte hochwertig und so kurz und stark wie möglich sein. -
Seite 53: Ausgangsmöglichkeiten
3.8. Ausgangsmöglichkeiten OPTION MPA4-80R MPA6-80R 1 Mono 4 Mono-Verstärker 6 Mono-Verstärker 2 Stereo 2 Stereo-Verstärker 3 Stereo-Verstärker 3 Überbrückt 2 Verstärker im Brückenbetrieb 3 Verstärker im Brückenbetrieb 1 Verstärker im Brückenbetrieb und 2 1 Verstärker im Brückenbetrieb und 4 Kombination Mono-Verstärker für ein gemeinsames... -
Seite 54: Eingangs-Trimmer
4.2. Eingangs-Trimmer Es handelt sich um drehbare Potentiometer, welche an der Vorderseite des Gerätes angebracht sind. (1, 4, 7, 10, 13, 16). Diese Trimmer ermöglichen den Anschluss verschiedener Mischpulte oder Vorverstärker, unabhängige Volume-Regelug pro Kanal und den Anschluss von Lautsprechern, die die Höchstleistung des Verstärkers nicht bestehen würden. -
Seite 55: Anschluss Der Vca Steuerung
Die Anschlusskabel können bis zu 500m lang sein, wenn man einen Durchschnitt von 0,5mm verwendet. Erkundigen Sie sich bei Ihrem ECLER Händler oder unter www.ecler.com nach der zu Verfügung stehenden Zubehör. Bedenken Sie, dass der VCA Schaltkreis nach Werkseinstellung inaktiv ist. Wenn Sie diesen Schaltkreis benutzen wollen, müssen Sie ihn mit Hilfe von internen Jumpern aktivieren (siehe... -
Seite 56: Diagramme
6. DIAGRAMME 6.1. Funktionsliste 1. Volume Kanal 1, CH1 2. CLIP-Anzeige Kanal 1, CLIP 3. Anwesenheit des Eingangssignals 1, SP 4. Volume Kanal 3, CH3 5. CLIP-Anzeige Kanal 3, CLIP 6. Anwesenheit des Eingangssignals 3, SP 7. Volume Kanal 5, CH5 8. -
Seite 57: Funktionsdiagramm
6.2. Funktionsdiagramm... -
Seite 58: Configuration Diagram
6.3. Configuration diagram 6.3. Diagrama de configuración 6.3. Schéma de configuration 6.3. Konfiguration Diagramm... -
Seite 59: Technical Characteristics
6.4. Technical characteristics 6.4. Características técnicas 6.4. Caractéristiques techniques 6.4. Technische Daten POWER 20-20kHz 1% THD MPA4-80R MPA6-80R 1 Channel @ 4Ω 80 WRMS 85 WRMS 1 Channel @ 8Ω 50 WRMS 52 WRMS All Channels @ 4Ω 55 WRMS 58 WRMS All Channels @ 8Ω... -
Seite 60: Block Diagram
6.5. Block diagram 6.5. Diagrama de bloques 6.5. Blocs de diagrammes 6.5. Blockschaltbild ECLER Laboratorio de electro-acústica S.A. Motors 166-168, 08038 Barcelona, Spain INTERNET http://www.ecler.com e-mail: info@ecler.es 50.0123.01.00...
