Anschlußplan Mit Zwei Solarmodule Ma 10, Ml 10, Ml 17 Oder Ml 25; Ma 10 Bis Ml - Sunline SPK 10 Bedienungs- Und Montageanleitung

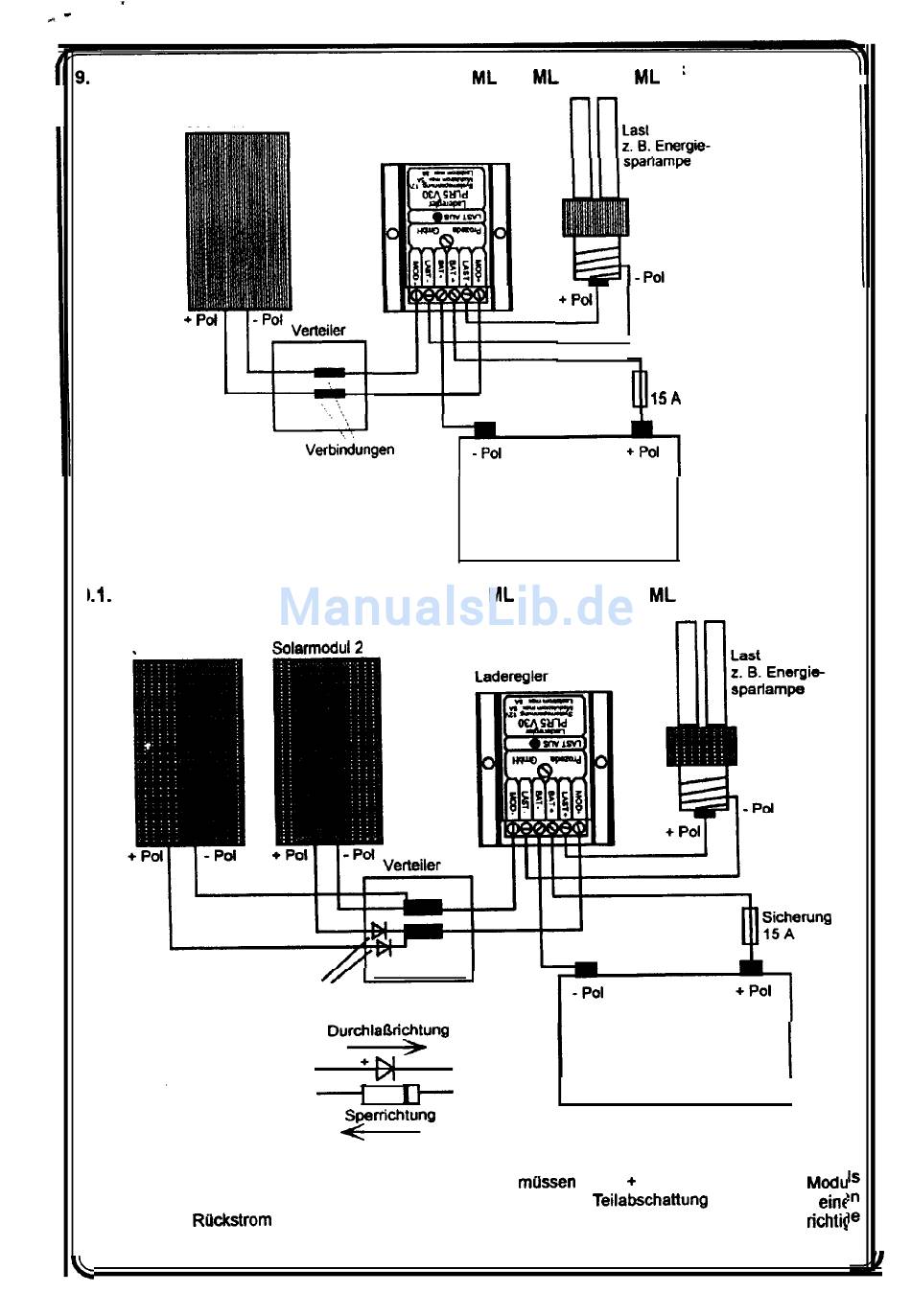

Anschlußplan mit einem Solarmodul MA 10, ML 10, ML 17 oder ML 25
Solarmodul
Laderegler
Sicherung
Akku
Solarmodul1
Sperrdioden
Akku
HINWEIS Sperrdioden
Werden zwei Module an einen Regier angeschlossen, so mussen in jede + Leitung des jeweiligen Modu
eine Shottky-Diode eingebaut werden. Diese Diode verhindert bei Teilabschattung eines Moduls, einC
auftretenden RUckstrom über dieses Modul. Bitte achten Sie beim Anschluß der Dioden auf die richti<
Polung.
Seite 5
