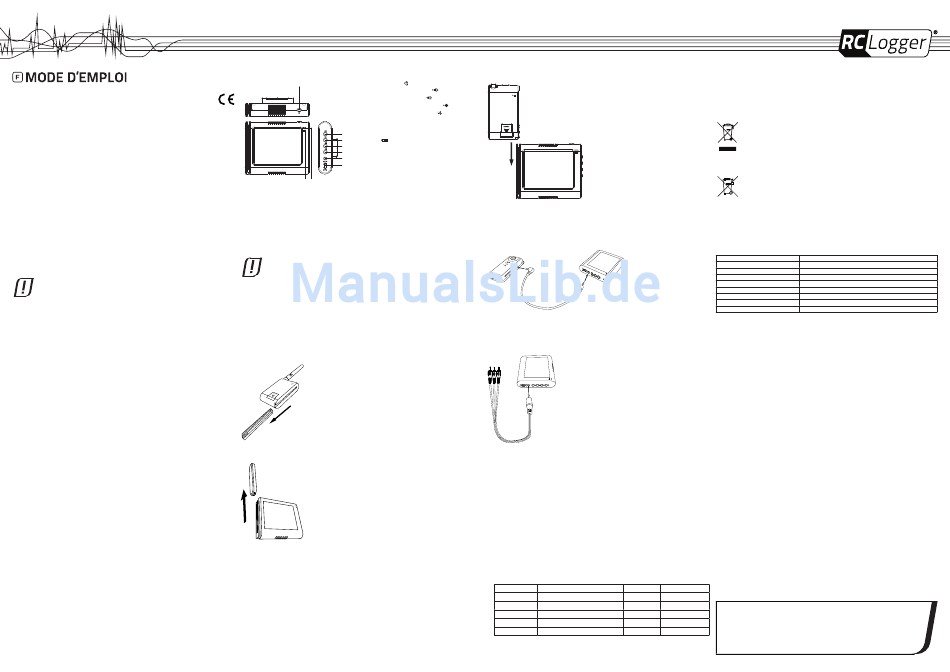

Moniteur LCD pour
module Video RX 5,8 GHz
N
º
20009RC
1. UTILISATION PREVUE
Le produit a été conçu pour être utilisé avec le module vidéo TX RX de 5,8 GHz (20011RC, non inclus), le
RC Logger PRO (10002RC, non inclus) ou un périphérique de sortie RCA AV (nécessite 30024RC, câble AV
(stéréo 2,5 mm vers RCA male), non inclus). Pour visionner un signal vidéo et le son l'accompagnant. Le
produit est alimenté par une pile rechargeable intégrée.
Pour des raisons de sécurité et d'homologation (CE), toute transformation et/ou modification du produit est
interdite. Si vous utilisez le produit à d'autres fins que celles décrites précédemment, cela risque d'endommager
le produit. Par ailleurs, une utilisation incorrecte peut être source de dangers tels que court-circuit, incendie,
électrocution. Lisez attentivement le mode d'emploi et conservez le. Ne transmettez le produit à des tiers
qu'accompagné de son mode d'emploi.
2. CONTENU D'EMBALLAGE
> Moniteur LCD
> Batterie
> 1 m câble microUSB
> 20 cm câble AV (2,5 mm mono à 2,5 mm stéréo)
> Mode d'emploi
3. CONSIGNES DE SECURITE
Lisez le mode d'emploi avec attention en étant particulièrement attentif aux consignes de
sécurité. En cas de non-respect des consignes de sécurité et des informations données
dans le présent mode d'emploi pour une utilisation correcte de l'appareil, nous déclinons
toute responsabilité en cas de dommage personnel ou matériel consécutif. En outre, la
responsabilité/garantie sera alors annulée.
Personnes / Produit
> Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.
> Ne laissez pas traîner le matériel d'emballage. Cela pourrait devenir un jouet pour enfants très dangereux.
> Gardez le produit à l'abri de températures extrêmes, de la lumière du soleil directe, de secousses intenses,
d'humidité élevée, d'eau, de gaz inflammables, de vapeurs et de solvants.
> N'exposez pas le produit à des contraintes mécaniques.
> Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit et protégez-le d'une
utilisation accidentelle. Une utilisation en toute sécurité n'est plus garantie si le produit :
- présente des traces de dommages visibles,
- le produit ne fonctionne plus comme il devrait,
- a été stocké pour une période prolongée dans des conditions défavorables ou bien
- a été transporté dans des conditions très rudes.
> Maniez le produit avec précaution. À la suite de chocs, de coups ou de chutes, même de faible hauteur,
l'appareil peut être endommagé.
> Respecter également les informations concernant la sécurité et le mode d'emploi pour les autres appareils
connectés à cet appareil.
Piles
> Respecter la polarité lors de l'insertion des piles.
> Retirer les piles de l'appareil s'il n'est pas utilisé pendant longtemps afin d'éviter les dégâts causés par
des fuites. Des piles qui fuient ou qui sont endommagées peuvent provoquer des brûlures acides lors du
contact avec la peau ; l'utilisation de gants protecteurs appropriés est par conséquent recommandée pour
manipuler les piles corrompues.
> Garder les piles hors de portée des enfants. Ne pas laisser traîner de piles car des enfants ou des animaux
pourraient les avaler.
> Les piles ne doivent pas être démontées, court-circuitées ou jetées au feu. Ne jamais recharger des piles
non rechargeables.Il existe un risque d'explosion !
Divers
> Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de fonctionnement,
la sécurité ou le raccordement de l'appareil.
> Tout entretien, ajustement ou réparation ne doit être effectué que par un spécialiste ou un atelier
spécialisé.
> Si vous avez encore des questions auxquelles ce mode d'emploi n'a pas su répondre, nous vous prions de
vous adresser à notre service technique ou à un expert.
4. ELEMENTS DE FONCTIONNEMENT
1. Bouton marche/arrêt
1
2. Bouton d'augmentation du volume
3. Bouton de réduction du volume
4. Bouton d'augmentation de la luminosité
5. Bouton de réduction de la luminosité
6. Prise AV IN
Version 04/12
7. Prise DC IN
2
8. DEL PWR
3
9. DEL Pile
4
5
6
7
9
8
5. BATTERIE
Insertion / remplacement de la batterie
1. Ouvrir le logement de la batterie en défaisant les deux vis du couvercle du logement de la batterie.
2. Insérer / remplacer la batterie appropriée en veillant à respecter la polarité correcte. La fente a été
spécialement conçue pour que la pile ne puisse être insérée incorrectement.
Chargement des batteries
Charger le moniteur à cristaux liquides avant la première utilisation ou lorsque le niveau de la batterie est bas.
La DEL de la batterie s'illuminera en rouge lorsque le niveau de la batterie est bas.
Utiliser uniquement le câble microUSB fourni pour charger.
1. Insérer la prise microUSB du câble microUSB dans la prise DC IN du moniteur à cristaux liquides.
2. Insérer la prise USB du câble microUSB dans une source de courant USB (5 V/DC, min 500 mA).
3. Lors du chargement, la DEL de la batterie s'illuminera en bleu ; lorsque le chargement est terminé, la DEL
de la batterie s'éteindra.
6. CONNEXIONS
Il est possible d'utiliser le moniteur avec un module vidéo TX RX de 5,8 GHz, un RC Logger PRO (10002RC,
non inclus) ou un périphérique de sortie AV (avec connecteur male de sortie stéréo de 2,5 mm).
6.0.1
Connexion avec le module vidéo RX de 5,8 GHz
1. Faire coulisser le couvercle de connexion du module RX.
2. Faire coulisser le couvercle de connexion du moniteur à cristaux liquides.
3. Insérer le module RX dans le moniteur à cristaux liquides.
Connexion avec un RC Logger PRO (10002RC, non inclus)
1. Connecter la prise mono de 2,5 mm (en forme de L) du câble AV (mono 2,5 mm vers stéréo 2,5 mm) dans
la prise RC Logger PRO AV OUT.
2. Insérer la prise stéréo de 2,5 mm du câble AV (mono 2,5 mm vers stéréo 2,5 mm) dans la prise AV IN
(sortie du signal AV).
6.0.2
Connexion avec un périphérique de sortie AV
1. Connecter la prise RCA du câble AV (stéréo 2,5 mm vers RCA male) dans la sortie RCA AV du périphérique.
2. Insérer la prise stéréo de 2,5 mm du câble AV (stéréo 2,5 mm vers RCA male) dans la prise AV IN (sortie
du signal AV) du moniteur.
7. MONTAGE SUR UNE TÉLÉCOMMANDE
La monture du système radio (30019RC, non inclus) a été conçue pour monter le moniteur sur une
télécommande. Suivre le mode d'emploi de la monture du système radio pour monter le moniteur sur une
télécommande. La potence de montage de la monture du système radio est aussi compatible avec le stand du
trépied extensible (30014RC, non inclus) et avec la ventouse pour voitures (30016RC, non inclus).
8. BASE
Déplier le stand à l'arrière du moniteur pour mettre le moniteur debout sur une surface.
9. MISE EN SERVICE
1. Appuyer sur le bouton marche/arrêt et maintenir l'appui brièvement pour allumer le moniteur. La DEL PWR
s'illuminera en bleu.
2. Si le module vidéo TX RX de 5,8 GHz, le RC Logger PRO ou un périphérique de sortie AV est connecté
correctement, vous pouvez regarder la vidéo avec le son l'accompagnant à partir de la caméra. Sinon,
vous verrez « NO SIGNAL » ; vérifier les connexions et les réglages du périphérique connecté.
3. Appuyer sur le bouton d'augmentation/de diminution du volume pour ajuster le volume de la sortie ; appuyer
sur le bouton d'augmentation/de diminution de la luminosité pour ajuster la luminosité du moniteur.
4. Appuyer sur le bouton marche/arrêt pour accéder au menu des réglages.
Item du menu
Description
Gamme
Valeur implicite
BRIGHTNESS
Luminosité du moniteur
0 – 100
50
CONTRAST
Contraste du moniteur
0 – 100
50
COLOR
Saturation des couleurs du moniteur
0 – 100
50
SHARPNESS
Netteté du moniteur
0 – 7
4
VIDEO FORMAT
Norme interlacée de vidéo
NTSC / PAL
NTSC
Appuyer sur le bouton d'augmentation/de diminution du volume pour alterner entre les items du menu ;
appuyer sur le bouton d'augmentation/de diminution de la luminosité pour ajuster les paramètres.
5. Appuyer à nouveau sur le bouton marche/arrêt pour quitter le menu des réglages. Si le moniteur reste
inactif pendant 5 secondes, il quittera aussi le menu des réglages.
6. Appuyer sur le bouton marche/arrêt et maintenir l'appui brièvement pour éteindre le moniteur. La DEL
PWR s'éteindra.
10. ELIMINATION DES DECHETS
Général
Afin de préserver, protéger et améliorer la qualité de l'environnement, ainsi que de protéger la
santé des êtres humains et d'utiliser prudemment les ressources naturelles, il est demandé à
l'utilisateur de rapporter les appareils à mettre au rebut aux points de collecte et de recyclage
appropriés en conformité avec les règlements d'application.
Le symbole de la poubelle barrée signifie que le produit doit être traité séparément et non comme
déchet ménager.
Piles / accumulateurs
Le consommateur final est légalement tenu (ordonnance relative à l´élimination des piles
usagées) de rapporter toutes les piles et accumulateurs usés, il est interdit de les jeter
dans les ordures ménagères ! Les piles et accumulateurs qui contiennent des substances
nocives sont repérés par les symboles ci-contre qui indiquent l´interdiction de les jeter dans les
ordures ménagères. Les désignations pour le métal lourd prépondérant sont : Cd = cadmium,
Hg = mercure, Pb = plomb.
Vous pouvez rapporter gratuitement vos piles et accus usagés aux centres de récupération de
votre commune, à nos succursales ou à tous les points de vente de piles et d'accumulateurs.
Vous respecterez ainsi vos obligations civiles et contribuerez à la protection de l'environnement !
11. DONNEES TECHNIQUES
Tension de service :
4.0 – 6.0 V/DC
Batterie :
Li-ion, 3,7 V, 1200 mAh
Consommation de courant :
240 mA max.
Résolution :
320 x 240 pixels
Luminance :
200 cd/m
2
Angle de vision :
100º (vertical), 120º (horizontal)
Format vidéo :
PAL / NTSC
Dimensions (L x H x P) :
96 x 78 x 20 mm
Poids :
138 g
Cette notice est une publication de la société
CEI Conrad Electronic International (HK) Limited,
28th Floor & 2903-9, Pacific Plaza, 418 Des Voeux Road West, Hong Kong.
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie,
microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur.
Il est interdit de le réimprimer, même par extraits.
Cette notice est conforme à la réglementation en vigueur lors de l´impression. Données techniques et
conditionnement soumis à modifications sans aucun préalable.
© 2012 par CEI Conrad Electronic International (HK) Limited
V2_0512-HL
