LaserLiner DigiLevel Compact Bedienungsanleitung

DigiLevel Compact
D Bedienungsanleitung
Operating instructions
GB
Gebruiksaanwijzing
NL
Betjeningsvejledning
DK
Mode d´emploi
F
Instrucciones para su uso
E
Istruzioni per l'uso
I
Instrukcja Obsługi
PL
FIN Käyttöohje
P Instruções de uso
S Bruksanvisning
N Bruksanvisning
K K ullanma kılavuzu
TR
Инструкция по
RUS
использованию
D

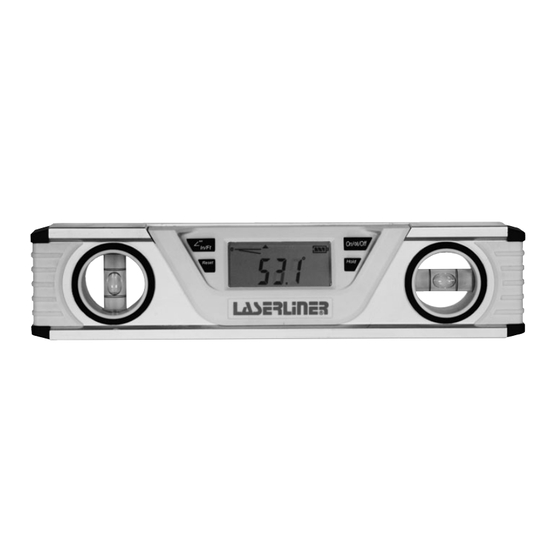

DigiLevel Compact
Digitale Elektronik-Wasserwaage mit vertikaler und horizontaler
Winkelanzeige. Die Neigung kann in Grad, IN/FT oder Prozent auf
dem Zahlendisplay umgeschaltet werden. Ein akustisches Signal zeigt
die Waagerechte bzw. die Senkrechte an. Der Neigungsspeicher
ermöglicht das Übertragen von Winkeln, starke Haftmagnete und
zusätzliche Vertikal- und Horizontal-Libelle, beleuchtetes Display.
8

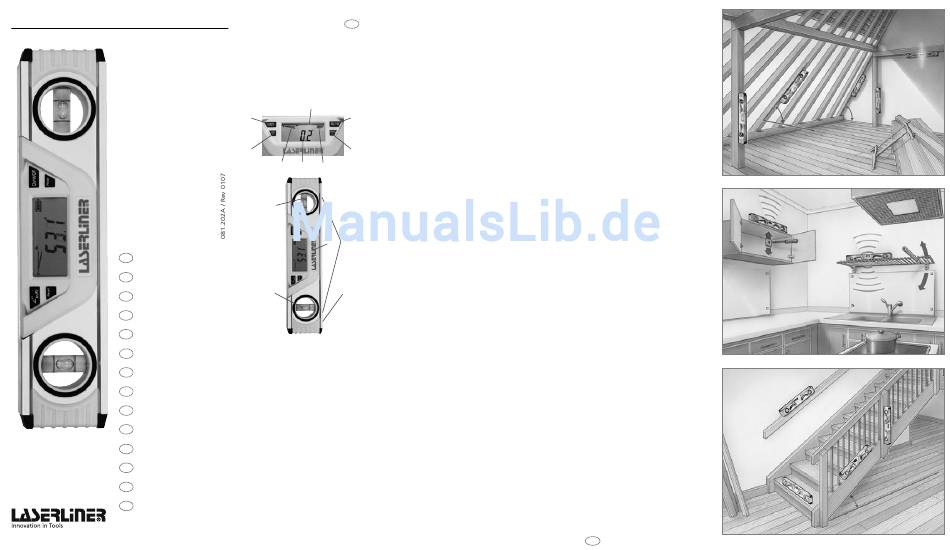

BENENNUNG
2 1 AN- / AUS-Schalter
1
H
Akustischer Signalgeber
ein/aus
2 Auswahl der Messeinheit
3
4
(°Grad / % / IN/FT)
5 3 Winkel-Referenzwert
6 7
setzen
4 Speicherfunktion (Hold)
5 Anzeige
10 Neigungsrichtung
6 Anzeige Neigungswinkel
7 Anzeige Batteriezustand
8 Speicheranzeige (H)
13 11
9 Vertikallibelle
10 Horizontallibelle
11 Magnete
12 Messfläche
12
9
Rückseite:
13 Batteriefach
BEDIENUNG
A) Batterien einlegen:
• Batteriefach (13) auf der Rückseite des Gerätes öffnen, und zwei
neue Batterien (Typ AAA/LR03) gemäß den Installationssymbolen
einlegen. Dabei auf korrekte Polarität achten. Das Symbol (7) zeigt
den Ladezustand der Batterien an.
B) Einschalten und Messen:
Der DigiLevel kann Winkel kontinuierlich auf 360° vermessen.
• Schalten Sie das Gerät mit Taste (1) ein.
• Die aktuelle Betriebstemperatur in °C wird für ein paar Sekunden
angezeigt.
• Der Neigungswinkel erscheint in der Anzeige (6). Werden
Neigungen über Kopf gemessen, so passt sich die Anzeigerichtung
automatisch an.
• Zusätzlich wird mit dem Symbol (5) die momentane
Neigungsrichtung angezeigt.
C) Auswahl der Messeinheit:
• Mit Taste (2) wird die Messeinheit zwischen ° Grad, % und IN/FT –
Anzeige umgeschaltet.
D) Ändern des Winkel-Referenzwertes:
• Mit Taste (3) können Neigungen übertragen werden. Dazu Gerät
auf die gewünschte Neigung anlegen und die Taste (3) drücken.
Anschließend wechselt die Anzeige auf "0,0°" und der gewünsch-
te Referenzwinkel ist gesetzt. Jetzt kann die Neigung auf andere
Gegenstände übertragen werden.
WICHTIG: Nachdem alle Neigungen übertragen sind, den neuen
Winkel-Referenzwert wieder deaktivieren. Dazu das Gerät ausschal-
ten – die Taste (1) mind. 3 Sek. lang drücken. Erst dann stellt sich der
Winkel-Referenzwert wieder zur Messfläche (12) ein.
E) Akustische Signalisierung:
• Mit Taste (1) wird der Signalgeber ein- / ausgeschaltet.
• Wenn der Neigungswinkel auf 0°, 45°, 90°, wird dies akustisch
signalisiert.
HINWEIS: Wenn Sie mit einem geänderten Winkel-Referenzwert
arbeiten, wird der Signalgeber zu diesem neuen Referenzwert (0°,
45°, 90° Anzeige) aktiviert.
F) Wasserwaagenfunktion:
• Mit den Vertikal- und Horizontallibellen (9,10) wird die Ausrichtung
zur Messfläche (12) angezeigt.
• Benutzen Sie die Libellen für optimale Ausrichtung in horizontaler
und vertikaler Richtung, die elektronische Neigungswinkel-Anzeige
für beliebige Winkel.
• Mit den Magneten (11) können Sie den DigiLevel auf magneti-
schen Flächen befestigen.
G) Speicherfunktionen:
• Mit der Speicherfunktion "Hold" (4) können Sie den aktuellen
Messwert im internen Speicher ablegen.
• Drücken Sie die Speicherfunktion (4), um wieder in den normalen
Messmodus zu gelangen.
H) Ausschalten:
• Zum Ausschalten des Gerätes die Taste (1) mind. 3 Sek. lang drük-
ken. Im Ruhezustand schaltet sich das Gerät automatisch aus.
Technische Daten:
Genauigkeit elektronische Messung: +/- 0,1° bei 0° und 90°,
+/- 0,2° bei 2° – 89°
Libellengenauigkeit: +/- 0.5 mm/m
Arbeitstemperatur: 0°C...40°C (32°F...104°F)
Lagertemperatur: -20°C ... 65°C
Stromversorgung: 2 x 1.5V (Typ AAA/LR03)
Abmessungen: 55 x 30 x 238 mm
Gewicht: 0,25 kg
Technische Änderungen vorbehalten 01/2007
Garantieerklärung:
Die Garantiezeit beträgt 2 Jahre ab Kaufdatum. Von der Garantie
sind ausgenommen: Schäden, die auf unsachgemäßen Gebrauch
oder falscher Lagerung zurückzuführen sind, normaler Verschleiß
und Mängel, die den Wert oder die Gebrauchstauglichkeit nur
unerheblich beeinflussen. Bei Eingriffen nicht von uns autorisierter
Stellen erlischt die Garantie. Im Garantiefall geben Sie bitte das
vollständige Gerät mit allen Informationen, sowie Rechnung einem
unserer Händler oder senden Sie es an Umarex-Laserliner.
