ELCOM BEC-200 Kurzanleitung

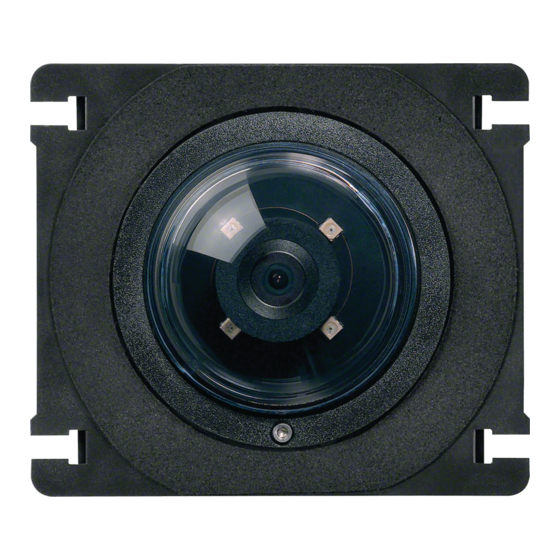

BEC-200 Einbaukamera

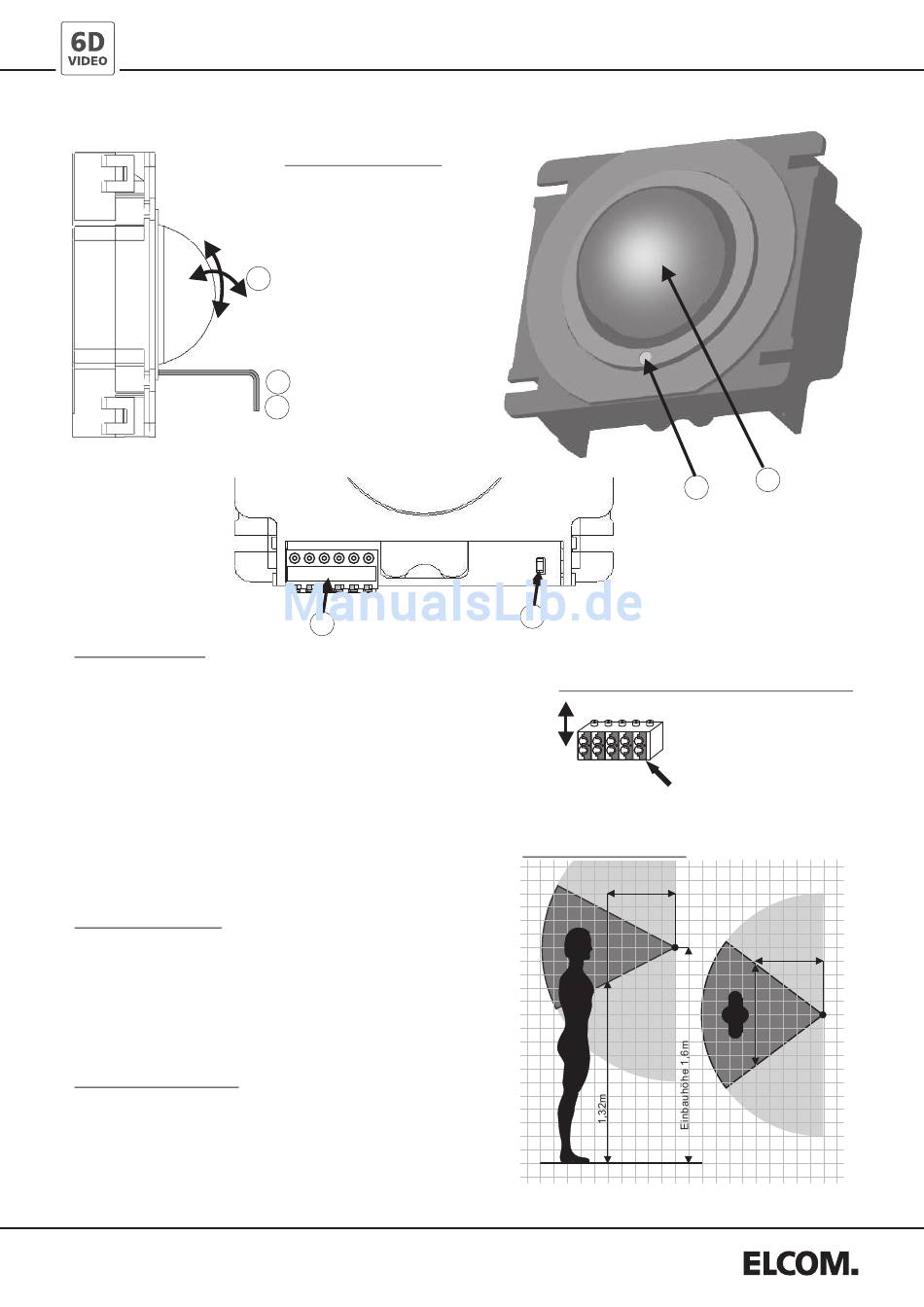

Beschreibung:
1. Feststellschraube
2. Kamerakugel mit Infrarotbeleuchtung
3. Anschlußklemmen
Klemme V/W: Videosignalausgang
Klemme +/-: Spannungsversorgung (DC 15V)
Klemme a/b: i2-BUS
(Signalisiert: Kamerazustand ein/aus)
4. Status-LED
Die BEC-200 besitzt eine Abschaltautomatik die bei Bedarf
die Kamera selbstständig ein bzw. ausschaltet.
(nicht abgebildet)
5. Heizung
Die BEC-200 besitzt eine Heizung die ein
Einfrieren/Beschlagen der Kamera verhindert.
Einbauhinweise:
Die Kamera darf nicht ausgerichtet werden auf:
- Leuchten oder andere Lichtquellen
- direkte Sonneneinstrahlung
- Bildhintergrund mit großer Helligkeit oder starken Kontrasten
- stark reflektierende Wände
Empfohlene Einbauhöhe ca. 1,60m
Technische Daten:
System:
Videosignal:
Auflösung:
Lichtempfindlichkeit:
Öffnungswinkel:
Verstellbereich:
Technische Änderungen, Irrtümer und Druckfehler vorbehalten.
Art.Nr.: 0221170
Einstellen der Kamera:
a) Lösen der Feststellschraube mit
dem beigefügten Schlüssel bis die
Kamera sich leicht einstellen lässt.
b) Ausrichten der Kamera.
c) Sichern der Kamera-Einstellung
durch Anziehen der Feststellschraube
b
a
c
-
V W + a b
3
i2-BUS 6Draht Video System
symmetrisch 1Vp-p Z=100Ohm
320.000 Pixel
0,1Lux / F2.0
60° Vertikal 80° Horizontal
+/- 47° horizontal / vertikal
Hotline: hotline@elcom.de
AN_BEC-200_DE_110322
1
4
Anschlussklemmblock abziehbar
Leiter anschließen:
Leiter einfach einstecken.
(Massivleiter
Leiter lösen:
Orangenen Drücker betätigen.
Leiter herausziehen.
Aufnahmebereich:
0,5m
Vertikal
2
Ø 0,4-0,8mm)
0,5m
0,75m
Horizontal
