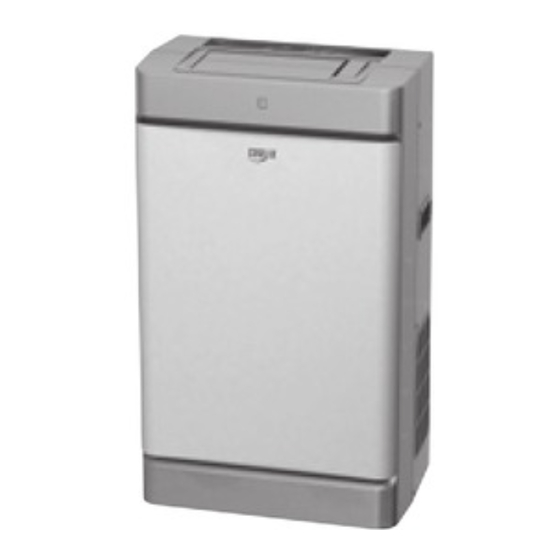

Coolix MPM3-10CRN1 Bedienungsanleitung
Mobiles klimagerät
Verwandte Anleitungen für Coolix MPM3-10CRN1
Inhaltszusammenfassung für Coolix MPM3-10CRN1

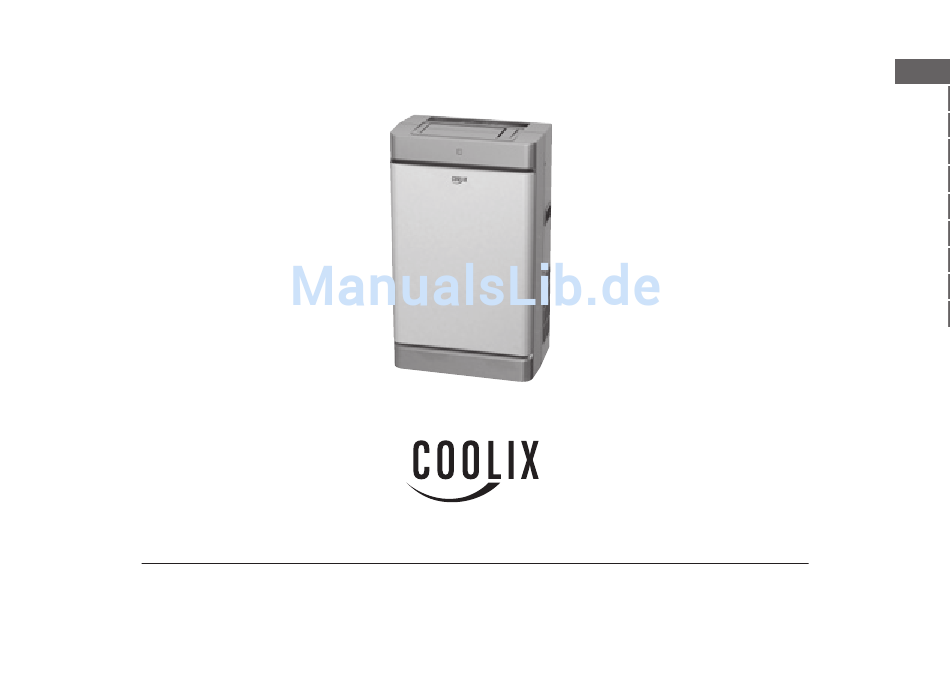

- Seite 1 MPM3-10CRN1 / MPM3-12CRN1 MOBILES KLIMAGERÄT MOBILE AIR-CONDITIONER CONDIZIONATORE pORTATILE CLIMATISEUR MOBILE MOBIEL AIRCOTOESTEL MOBILT KLIMAAppARAT MOBIL KLIMATANLÄGGNING MOBILT KLIMAAppARAT KANNETTAVA ILMASTOINTILAITE KLIMATYZATOR PRZENOŚNY...
-
Seite 3: Inhaltsverzeichnis
INFORMATIONEN SICHERHEITSHINWEISE BESCHREIBUNG DES GERÄTES ZUBEHöR BEDIENFELD BEDIENUNG DES GERÄTES AUFSTELLEN UND INBETRIEBNAHME BETRIEBSANLEITUNG WASSERENTLEERUNG MONTAGE REINIGUNG, PFLEGE UND LAGERUNG FEHLERBESEITIGUNG WEEE VERKAUFSBEDINGUNGEN GARANTIE BEDIENUNGSANLEITUNG... -
Seite 4: Sicherheitshinweise
ACHTUNG Sehr geehrter Kunde, wir bedanken uns, dass Sie ein Klimagerät erworben haben, das für höchste Ansprüche entwickelt und überprüft wurde. Lesen Sie bitte sorgfältig die Bedienungsanleitung vor der ersten Inbetriebnahme durch, so dass Sie alle Funktionen dieses Gerätes genau kennenlernen. Bewahren Sie die Bedienungsanleitung zum Nachschlagen im Bedarfsfall auf. InFOrMAtIOn Im Sommer wird das Wohlbefinden bei einer Temperatur zwischen 24 und 27°C und einer relativen Feuchte von etwa 50% erreicht. - Seite 5 5. Wenn das Netzkabel des Gerätes beschädigt ist, muss es in einer vom Hersteller zugelassenen Werkstatt repariert werden, da Spezialwerkzeug benötigt wird. 6. Ziehen Sie stets den Netzstecker aus der Steckdose, wenn das Gerät nicht gebraucht, oder wenn es bewegt, angefasst oder gereinigt wird.
-
Seite 6: Beschreibung Des Gerätes
BESCHREIBUNG DES GERÄTES 1 Bedienungsfeld 2 Horizontale Lüftungsklappe 3 Signalempfänger der Fernbedienung 4 Lufteintrittsöffnung 5 Tragegriff an beiden Seiten 6 Lufteintrittsöffnung 7 Netzkabel und Stecker 8 Öffnung für den Entleerungsschlauch 9 Lufteintrittsöffnung 10 Warmluftauslass 11 Lufteintrittsöffnung... - Seite 7 Horizontale Lüftungsklappe Neben der elektronischen Bewegung der Lüftungsklappen, haben Sie zusätzlich die Möglichkeit, die Lüftungsklappen manuell einzustellen, indem Sie den Winkel der Klappe in einem Winkel von 45° frei wählen. 1 Ziehen Sie hier die Klappen nach oben und bringen Sie sie in die gewünschte Position.
-
Seite 8: Zubehör
ZUBEHöR Abbildung Bezeichnung Anzahl Abluftleitung Adapter A (für ständige Leitungsbefestigung) Adapter B (für vorübergehende Leitungsbefestigung) Spreizdübel Band zur Befestigung des Netzkabels Entleerungsschlauch Fensterblendensatz Überprüfen Sie, ob alle Zubehörteile in Schaumstoffdichtung der Verpackung sind und informieren Sie sich mit Hilfe der Anleitung, wie diese zu verwenden sind. -
Seite 9: Bedienfeld
BEDIENFELD Machen Sie sich mit dem Bedienungsfeld und der Fernbedienung und allen Funktionen vertraut, bevor Sie das Gerät in Betrieb nehmen, folgen Sie dann dem Symbol für die gewünschte Funktion. Das Gerät kann mit der Gerätebedienung oder der Fernbedienung bedient werden. Aktiviert den Timer 7 Schaltet Gerät ein oder aus Betriebskontrollleuchten... -
Seite 10: Bedienung Des Gerätes
BEDIENUNG DES GERÄTES 1 Ein-/Ausschalten des Gerätes 2 Änderung der Temperatur Drücken oder halten Sie die Taste oder gedrückt, bis die gewünschte Temperatur auf dem Display erscheint. Diese können Sie zwischen 17°C und 30°C frei wählen. Wenn das Display die gegenwärtige Raumtemperatur anzeigen soll, siehe Abschnitt 4. -
Seite 11: Betriebsarten
4 Betriebsarten Durch Drücken der Taste wählen Sie die gewünschte Betriebsart aus. Mit jedem erneuten Drücken wechselt die Betriebs- art in der folgenden Reihenfolge: auto , kühlen , entfeuchten , ventilieren . Mit Hilfe der Kontrollleuchte sehen Sie, welche Betriebsart Sie ausgewählt haben. Im Modus kann die Gebläsegeschwindigkeit nicht eingestellt werden, sie passt sich automatisch der Raumtemperatur an. -
Seite 12: Timer-Funktion Automatischer Start
6 Ionisator-Funktion (nur bei Modell MPM3-12CRN1) Drücken Sie die Taste . Damit wird der Ionisator in Betrieb genommen. Dieser unterstützt die Beseitigung von Pollen und Verunreinigungen aus der Luft und fängt sie im Filter ein. 7 Timer-Funktion Automatischer Start Drücken Sie bei ausgeschaltetem Gerät die Taste . -
Seite 13: Swing-Funktion
8 Turbo-Funktion Drücken Sie die Taste , wenn Sie sich im Modus befinden und das Gerät wird extrem kalte Luft mit maximaler Gebläse- geschwindigkeit produzieren. So wird die eingestellte Temperatur in kürzester Zeit erreicht. Diese Funktion ist nur im Modus verfügbar. -
Seite 14: Aufstellen Und Inbetriebnahme
AUFSTELLEN UND INBETRIEBNAHME 1. Lesen Sie vor der Inbetriebnahme des Gerätes alle Anweisungen sorgfältig durch. Beachten Sie insbesondere die Sicherheitshinweise dieser Bedienungsanleitung. 2. Vor der Inbetriebnahme muss das Gerät mindestens 24 Stunden aufrecht gestanden haben. Dies gilt vor allen Dingen nach dem Transport. - Seite 15 9. Verwenden Sie kein Verlängerungskabel, keine Mehrfachsteckdose, die auch von anderen elektrischen Geräten benutzt wird und keinen stufenlosen Geschwindigkeitsregler. Dies kann zu einer Überhitzung führen und einen Brand verursachen. 10. Schließen Sie das Gerät nur an eine funktionstüchtige, einphasige, geerdete Steckdose mit der auf dem Typenschild angegebenen Netzspannung an.
-
Seite 16: Betriebsanleitung
BETRIEBSANLEITUNG Kühlen 1. Die Taste so oft drücken, bis die Kontrollleuchte aufleuchtet. 2. Mit Hilfe der Tasten nun die gewünschte Raumtemperatur auswählen. 3. Die Temperatur kann im Bereich von 17°C – 30°C/62°F – 88°F eingestellt werden. 4. Durch Drücken der Taste, können Sie nun noch die Gebläsegeschwindigkeit auswählen. -
Seite 17: Wasserentleerung
2. Drücken Sie die Taste . Damit wird das Timer Off Programm aktiviert. Die Kontrollleuchte leuchtet nun. Im Display erscheint die Anzeige 0.0. Durch Drücken der Tasten können Sie nun bestimmen, wann sich das Gerät automatisch ausschalten soll. Jeder Tastendruck verschiebt den Betriebsstopp um 30 Minuten nach hinten (ab 10 Stunden um 60 Minuten). - Seite 18 A. BoDENABLAuF 1. Das Gerät ausschalten und die Steckdose aus dem Stecker ziehen. Das Gerät in einen Raum oder Ort schieben, an dem das Wasser direkt auf den Boden ablaufen kann, ohne Einrichtungsgegenstände zu beschädigen. 2. Den Entleerungsschlauch losbinden und ihn herunterhängen lassen, dann den unteren Gummistöpsel aus dem Loch auf der Rückseite herausnehmen.
-
Seite 19: Montage
MONTAGE Der Abluftschlauch und der Adapter müssen je nach Verwendungsart installiert oder entfernt werden. Betriebsart KÜHLEN: installieren. Betriebsart GEBLÄSE, HEIZEN oder ENTFEUCHTEN: entfernen. 1. Um die optimale Leistung des Gerätes sicherzustellen, muss die warme Luft aus dem Raum und nach außen geleitet werden. - Seite 20 Permanente montage 1. Bohren Sie ein entsprechend großes Loch in die Außenmauer. Dieses sollte maximal 120 cm und minimal 30 cm vom Boden entfernt sein. 2. Befestigen Sie nun Adapter A mit Hilfe der 4 Spreizdübel und Schrauben. 3. Befestigen Sie nun das lose Ende des Abluftschlauches (den Sie zuvor am Gerät angebracht haben – siehe oben) am Adapter A.
-
Seite 21: Reinigung, Pflege Und Lagerung
REINIGUNG, PFLEGE UND LAGERUNG Wir empfehlen, das Gerät häufig zu reinigen. Um die Funktion des Gerätes nicht zu beeinträchtigen, befolgen Sie bitte die Anleitungen für Reinigung, Pflege und Lagerung. Wichtige Grundsätze: 1. Verwenden Sie kein Benzin, keinen Verdünner oder andere Chemikalien, um das Gerät zu reinigen. 2. -
Seite 22: Fehlerbeseitigung
Lagerung 1. Wenn Sie das Gerät längere Zeit nicht benutzen wollen, entfernen Sie bitte den unteren Ablaufstöpsel auf der Rückseite des Gerätes und lassen das Wasser aus der Auffangschale unter dem Gerät in eine externe Schale ablaufen (ggf. mit Hilfe des Entleerungsschlauches). 2. - Seite 23 Problem mögliche ursache Lösung Nicht kühl genug Temperatureinstellung ist zu hoch. Die Einstelltemperatur herabsetzen. Der Luftfilter ist mit Staub blockiert. Den Luftfilter reinigen. Laut oder vibriert Der Boden ist nicht fest oder nicht Das Gerät auf einen flachen, festen flach genug. Boden stellen.
-
Seite 24: Weee
WEEE Das Gerät darf nicht mit dem Siedlungsabfall (Hausmüll) entsorgt werden. Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor. -
Seite 25: Garantie
GARANTIE Bitte lesen Sie die Bedienungsanleitung bevor Sie das Gerät in Betrieb nehmen. Für einen eventuellen Reklamationsfall bewahren Sie bitte den Kaufbeleg mit Datum sorgfältig auf. Beachten Sie die Ziffern 1 und 3 bzgl. der Ausnahmen. 1. Diese 3-Jahres-Garantie bezieht sich auf Ersatzleistungen oder Reparaturen eines Produktes, das Material- oder Ver- arbeitungsmängel aufweist. - Seite 27 MIDEA EUROPE GmbH Zülpicher Str. 5 40549 Düsseldorf Germany Service-Hotline DE 01805 - 12 16 17 (14 Cent pro Minute aus dem deutschen Festnetz) Service-Hotline Europe 0049 - 1805 - 12 16 17 (german and english) www.mideaaircon.de info@mideaaircon.de...
