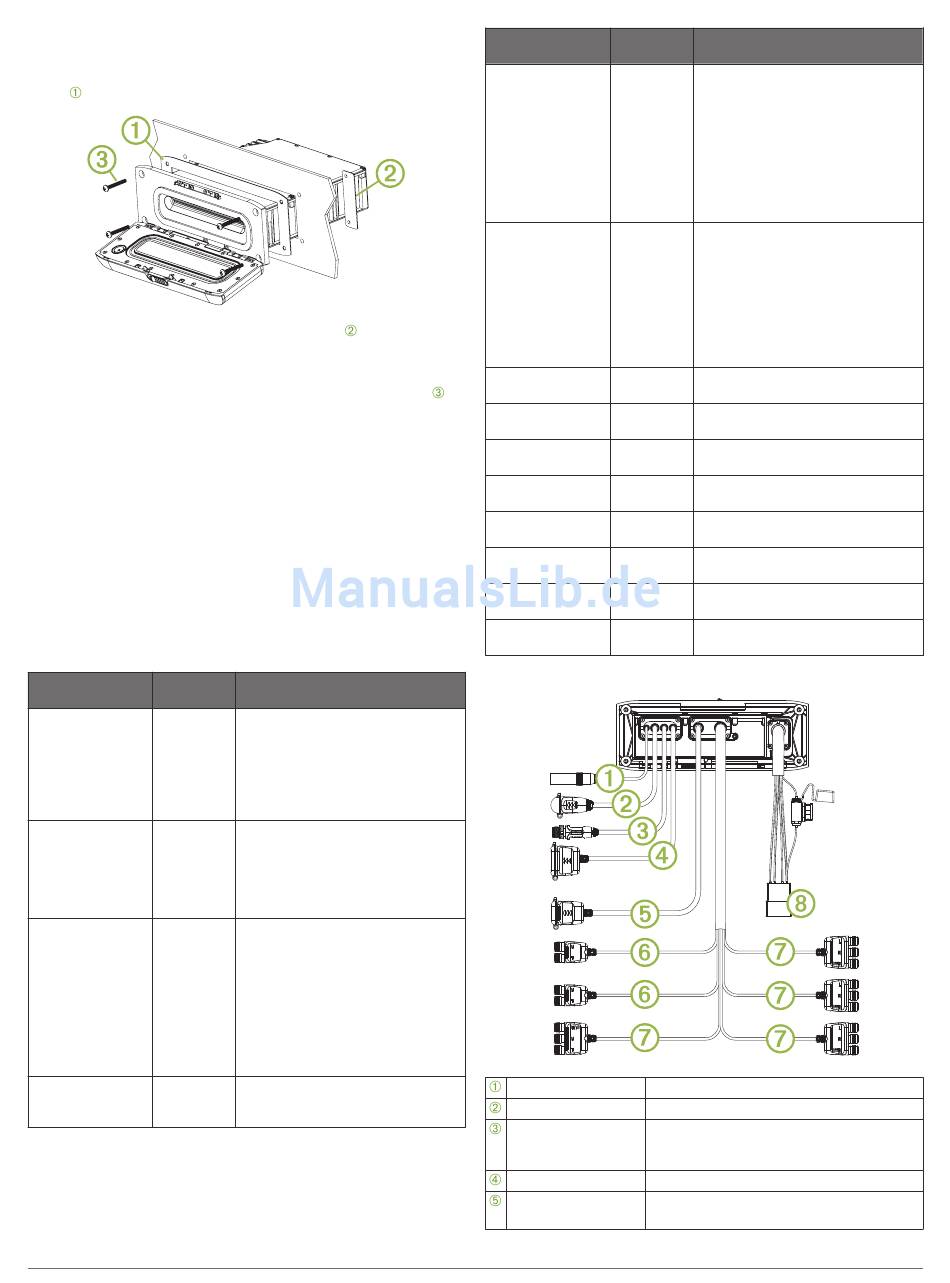

12
Verbinden Sie die Kabelbäume und Leitungen. Achten Sie
dabei auf die korrekte Ausrichtung der Pole.
13
Bringen Sie die Einbaudichtung an der Rückseite des Radios
an
.
14
Platzieren Sie bei Bedarf die Annietmuttern
Armaturenbrett.
15
Setzen Sie das Radio in den Ausschnitt ein.
16
Sichern Sie das Radio mit den mitgelieferten Schrauben
an der Montagefläche.
17
Sichern Sie bei Bedarf die Rückseite des Radios mit einer
Befestigungsleiste oder -halterung (nicht im Lieferumfang
enthalten).
Hinweise zum Verbinden des Geräts
Das Radio muss mit der Stromversorgung, den Lautsprechern
und Medieneingabequellen verbunden sein, die ordnungsgemäß
funktionieren. Planen Sie die Anordnung von Radio,
Kabelfernbedienung, Lautsprechern, optionalem NMEA 2000
Netzwerk und Eingabequellen sorgsam, bevor Sie
Verbindungen herstellen.
Identifizierung der Leitungen des Kabelbaums für
Stromversorgung und Lautsprecher
Funktion der
Leitungs-
Leitung
farbe
Stromversor-
Gelb
gung (+)
Masse (-)
Schwarz
Zündung
Rot
Verstärker ein
Blau
2
hinter dem
Hinweise
Diese Leitung wird mit einer
konstanten 12-V-Gleichstromquelle
mit einer Kapazität von 15 A
verbunden. Alle 12-V-Leitungen
müssen am Stromversorgungsende
des Kabels mit einer 15-A-Sicherung
abgesichert werden.
Diese Leitung wird mit dem Minuspol
der Batterie verbunden, bevor die
gelbe Leitung verbunden wird. Alles
Zubehör, das mit dem Radio
verbunden wird, muss eine
gemeinsame Masse verwenden.
Diese Leitung wird zum Ein- und
Ausschalten des Radios mit einer
getrennt geschalteten 12-V-Gleich-
stromverbindung verbunden, z. B.
einem Zündungsbus. Falls Sie keine
geschaltete 12-V-Gleichstromverbin-
dung verwenden, müssen Sie diese
Leitung mit derselben Quelle wie die
gelbe Leitung (für die Stromversor-
gung) verbinden.
Diese Leitung wird nur bei
Verwendung eines optionalen
externen Verstärkers verbunden.
Funktion der
Leitungs-
Leitung
farbe
Telefon stumm
Braun
Dimmen
Orange
Lautsprecher –
Weiß
Zone 1 links (+)
Lautsprecher –
Weiß/
Zone 1 links (-)
Schwarz
Lautsprecher –
Grau
Zone 1 rechts (+)
Lautsprecher –
Grau/
Zone 1 rechts (-)
schwarz
Lautsprecher –
Grün
Zone 2 links (+)
Lautsprecher –
Grün/
Zone 2 links (-)
schwarz
®
Lautsprecher –
Violett
Zone 2 rechts (+)
Lautsprecher –
Violett/
Zone 2 rechts (-)
schwarz
Kabelbäume
Antenna
SIRIUSXM TUNER
WIRED REMOTE
NMEA 2000
USB
Video
FUSION MS-UD/AV650/755 – Installationsanweisungen
Hinweise
Wenn die Leitung mit der Masse
verbunden ist und ein Anruf über die
Freisprechfunktion des Telefons
eingeht, wird hiermit der Ton stumm
geschaltet, oder die Ausgabe
wechselt zu AUX IN 2 oder zur ARC
Quelle (die ARC Quelle ist nur beim
MS-AV755 verfügbar). Dies kann
über das Menü Einstellungen konfi-
guriert werden.
Diese Leitung wird mit der Beleuch-
tungsleitung des Boots verbunden,
um das Radiodisplay abzublenden,
wenn die Lichter eingeschaltet sind.
Diese Leitung muss mit einem
Leitungsquerschnitt verbunden
werden, der für die Sicherung
geeignet ist, die den Schaltkreis
versorgt, mit dem sie verbunden ist.
Motorola-Standardantennenanschluss
SiriusXM
Anschluss
®
Wird mit einem NMEA 2000 Netzwerk oder
einer FUSION Kabelfernbedienung
verbunden
USB-A-Branchenstandard
755 Modelle: HDMI
Kabel und Ethernet
®
650 Modelle: Composite und Component
