FCC-B Radio FRequenCy inteRFeRenCe Statement
this equipment has been tested and found to comply with the limits for a class
B digital device, pursuant to part 5 of the FCC rules. these limits are designed
to provide reasonable pro-
tection against harmful in-
terference in a residential
installation. this equipment
generates, uses and can
radiate radio frequency energy and, if not installed and used in accordance with
the instruction manual, may cause harmful interference to radio communications.
However, there is no guarantee that interference will occur in a particular instal-
lation. if this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment off and on, the user
is encouraged to try to correct the interference by one or more of the measures
listed below.
Reorient or relocate the receiving antenna.
increase the separation between the equipment and receiver.
Connect the equipment into an outlet on a circuit different from that to
which the receiver is connected.
Consult the dealer or an experienced radio/television technician for
help.
notice
the changes or modifications not expressly approved by the party responsible for
compliance could void the user's authority to operate the equipment.
notice 2
Shielded interface cables and aC power cord, if any, must be used in order to
comply with the emission limits.
VoiR La notiCe d'nStaLLation aVant de RaCCoRdeR au ReSeau.
this device complies with Part 5 of the FCC Rules. operation is subject to the
following two conditions:
)
this device may not cause harmful interference, and
2)
this device must accept any interference received, including interference that
may cause undesired operation.
PaRt numBeR
G52-764X4
micro-Star international
mS-764
MS-7641

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für MSI 760GM-P23

  • Seite 4: Weee Statement

    points.
  • Seite 69: Deutsch

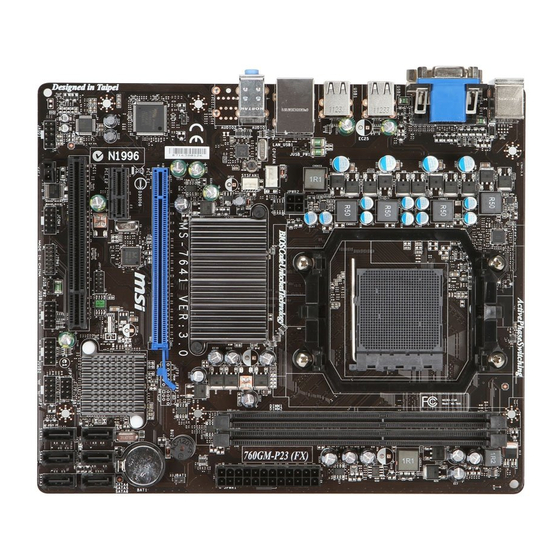

    MS-7641 deutSCH einLeitunG danke, dass Sie das 760Gm-P25 (FX)/ 760Gm-P23 (FX)/ 760Gm-P2 (FX) (mS- 764 v3.x) micro-atX mainboard gewählt haben. das 760Gm-P25 (FX)/ 760Gm- P23 (FX)/ 760Gm-P2 (FX) basiert auf dem amd 760G & SB70 Chipsatz für ® optimalen Systemwirkungsgrad. entworfen, um den hochentwickelten amd ®...
  • Seite 70: Spezifikationen

    Hintere ein-/ und ausgänge ‑  PS/2 mausanschluss ‑  PS/2 tastaturanschluss ‑  VGa anschluss ‑  dVi-d anschluss (760Gm-P25 (FX)/ 760Gm-P23 (FX)) ‑ 6 uSB 2.0 anschlüsse ‑  Lan anschluss ‑ 6 audiobuchsen (760Gm-P25 (FX)) ‑ 3 audiobuchsen (760Gm-P23 (FX)/ 760Gm-P2 (FX)) ■...
  • Seite 71 MS-7641 ‑  tPm Schnittstelle...
  • Seite 72: Schraubenlöcher

    SCHRauBenLÖCHeR Wenn Sie das mainboard zu installieren, müssen Sie das mainboard in das Chas- sis in der korrekten Richtung setzen. die Standorte von Schraubenlöchern auf dem mainboard sind wie nachfolgend gezeigt. Seite muss nach hinten, die Position für e/a-abschirmung des Chassis. Schraubenlöcher Verweisen Sie das obige Bild, um abstandshalter in den entsprechenden orten auf Chassis installieren und dann Schraube durch das mainboard Schrauben-...
  • Seite 73: Hinteres Anschlusspanel

    MS-7641 HinteReS anSCHLuSSPaneL das hintere anschlusspanel verfügt über folgende anschlüsse: VGa anschluss maus Line-in RS-out Line-out CS-out uSB 2.0 anschlüsse SS-out tastatur dVi-d anschluss (optional) (optional) HaRdWaRe SetuP CPu & kühler einbau für Sockel am3+ Wenn Sie die CPu einbauen, stellen Sie bitte sicher, dass Sie auf der CPu einen kühler anbringen, um Überhitzung zu vermeiden.
  • Seite 74 Folgen Sie den Schritten unten, um die CPu und den kühler ordnungsgemäß zu installieren. ein fehler- hafter einbau führt zu Schäden an der CPu und dem mainboard. Ziehen Sie den Hebel leicht seitlich vom Sockel weg, heben Sie ihn danach bis zu einem Winkel von ca.
  • Seite 75 MS-7641 Vorgehensweise beim einbau von Speicher modulen die Speichermodule haben nur eine kerbe in der mitte des moduls. Sie pas- sen nur in einer Richtung in den Sockel. Stecken Sie das arbeitsspeichermodul senkrecht in den dimm-Steckplatz ein, dann drücken Sie ihn hinein, bis die goldenen kontakte tief im Sockel sitzen.
  • Seite 76 atX 24-poliger Stromanschluss: JPWR Hier können Sie ein atX 24-Pin netzteil anschließen. Wenn Sie die Verbindung herstellen, stellen Sie sicher, dass der Stecker in der korrekten ausrichtung ein- gesteckt wird und die Pins ausgerichtet sind. drücken Sie dann den netzteilsteck- er fest in den Steckersockel.
  • Seite 77 MS-7641 Stromanschlüsse für Lüfter: CPuFan, SySFan die netzteillüfter anschlüsse unterstützen aktive Systemlüfter mit +2V. Wenn Sie den Stecker mit dem anschluss verbinden, sollten Sie immer darauf achten, dass der rote draht der positive Pol ist und mit +2V verbunden werden sollte, der schwarze draht ist der erdkontakt und sollte mit Gnd verbunden werden.
  • Seite 78 Serieller anschluss: JCom es handelt sich um eine 6550a kommunikationsschnittstelle, die 6 Bytes FiFos senden/empfängt. Hier lässt sich eine serielle maus oder andere serielle Geräte direkt anschließen. audioanschluss des Frontpanels: Jaud der audio Frontanschluss ermöglicht den anschluss von audioein- und -ausgän- gen eines Frontpanels.
  • Seite 79 MS-7641 tPm modul anschluss: JtPm dieser anschluss wird für das optionale tPm modul (trusted Platform module) verwendt. Weitere informationen über den einsatz des optionalen tPm modules entnehmen Sie bitte dem tPm Plattform Handbuch. Gehäusekontaktanschluss: JCi dieser anschluss wird mit einem kontaktschalter verbunden. Wird das Gehäuse geöffnet, wird der Schalter geschlossen und das System zeichnet dies auf und gibt auf dem Bildschirm eine Warnung aus.
  • Seite 80 Steckbrücke zur uSB-Stromversorgung: JuSB_PW, JuSB_PW2 VCC5 oder 5VSB uSB-Stromversorgung wählbar über Steckbrücke. Stellen Sie 5VSB ein, wenn Sie die uSB-Ports mit Strom im Standby-modus versorgen möchten. JuSB_PW (für hinteren uSB 2.0 anschlüsse) Halten uSB Halten uSB Stromversorgung Stromversorgung mit VCC5 mit 5VSB JuSB_PW2 (für bordeigene...
  • Seite 81 MS-7641 PCie-Steckplatz der PCie-Steckplatz unterstützt eine erweiterungskarte mit der PCie-Schnitt- stelle. PCie x6-Steckplatz. PCie x-Steckplatz. PCi-Steckplatz der PCi-Steckplatz kann Lan-karten, SCSi-karten, uSB-karten und sonstige Zu- satzkarten aufnehmen, die mit den PCi-Spezifikationen konform sind. WiCHtiG achten Sie darauf, dass Sie zuerst das netzkabel aus der Steckdose herauszie- hen, bevor Sie eine erweiterungskarte installieren oder entfernen.
  • Seite 82: Bios Setup

    BioS SetuP nach dem einschalten beginnt der Computer den PoSt (Power on Self test – Selbstüberprüfung nach anschalten). Sobald die meldung unten erscheint drücken Sie die taste <deL> , um das Setup aufzurufen. Press deL to enter SetuP (entF drücken, um das einstellungsprogramm zu öffnen) Sollten Sie die taste nicht rechtzeitig gedrückt haben und somit den Start des BioS verpasst haben, starten Sie bitte ihr System neu.
  • Seite 83 MS-7641 H/W monitor dieser eintrag zeigt den Status der CPu, des Lüfters und allgemeine Warnungen zum generellen Systemstatus. Green Power Verwenden Sie dieses menü um einstellungen der Stromversorgung vorzunehm- BioS Setting Password Verwenden Sie dieses menü, um das kennwort für das BioS einzugeben. Cell menu Hier können Sie einstellungen zu Frequenzen/Spannungen und Übertaktung vornehmen.
  • Seite 84 Cell menu Current CPu/ dRam/ CPu-nB Frequency Zeigt die derzeitige takt der CPu, des Speichers und des CPu-nBs. nur anzeige – keine Änderung möglich. CPu Specifications drücken Sie die eingabetaste <enter>, um das untermenü aufzurufen. das un- termenü zeigt die information des verwendeten Prozessors an. CPu technology Support drücken Sie die eingabetaste <enter>, um das untermenü...
  • Seite 85 MS-7641 Ce Support Während des Leerlaufs aktiviert die Funktion, um die Stromaufnahme lesen. nicht alle Prozessor unterstützt enhanced Halt Stand (Ce). SVm Support Hier können Sie die technologie des amd SVm (Secure Virtual machine) deaktivieren / aktivieren. amd Cool’n’quiet die Cool’n’quiet technologie kann die CPu Geschwindigkeit und Stromaufnahme effektiv und dynamisch reduzieren.
  • Seite 86 adjust CPu-nB Ratio Hier können Sie die CPu-nB-taktmultiplikator (Ratio) angeben. adjusted CPu-nB Frequency (mHz) Zeigt die verstellte Frequenz der CPu-nB. nur anzeige. unlock CPu Core Hier können Sie den CPu-kern freischalten. Bitte beachten Sie dazu die nach- folgend beschriebenen Verfahren beziehen, um die CPu-kern im BioS-Setup freizuschalten.
  • Seite 87 MS-7641 erkennt das System die Ht Link Bandbreite automatisch. Ht Link Speed Gibt die Betriebsfrequenz des taktgebers des Hypertransport Links vor. mit der einstellung [auto], erkennt das System die Ht Link Geschwindigkeit automa- tisch. adjusted Ht Link Frequency (mHz) Gibt der verstellt Frequenz des Ht-Links. nur anzeige – keine Änderung möglich.
  • Seite 88 Load optimized defaults Hier können Sie die BioS- Voreinstellungen für den stabilen Betrieb laden, die der mainboardhersteller vorgibt.
