KAISER SYSTEME S10 Montageanleitung

Montageanleitung S10, S11
Zubehör
Anschlagleiste
Vollblech-Seitenwand
Seitenwand
Eckwinkel nur in
Längsrichtung
Drahtgitter-Seitenwand
Schraube M6x12 Spannhacken
TEL 03462/6380
KAISER SYSTEME
Mittelanschlag
Vollblech
-Rückwand
H-Leiste
Rückwand
Drahtgitter-Rückwand
Schraube M6x12
FAX 03462/6476
Montageanleitung S10, S11

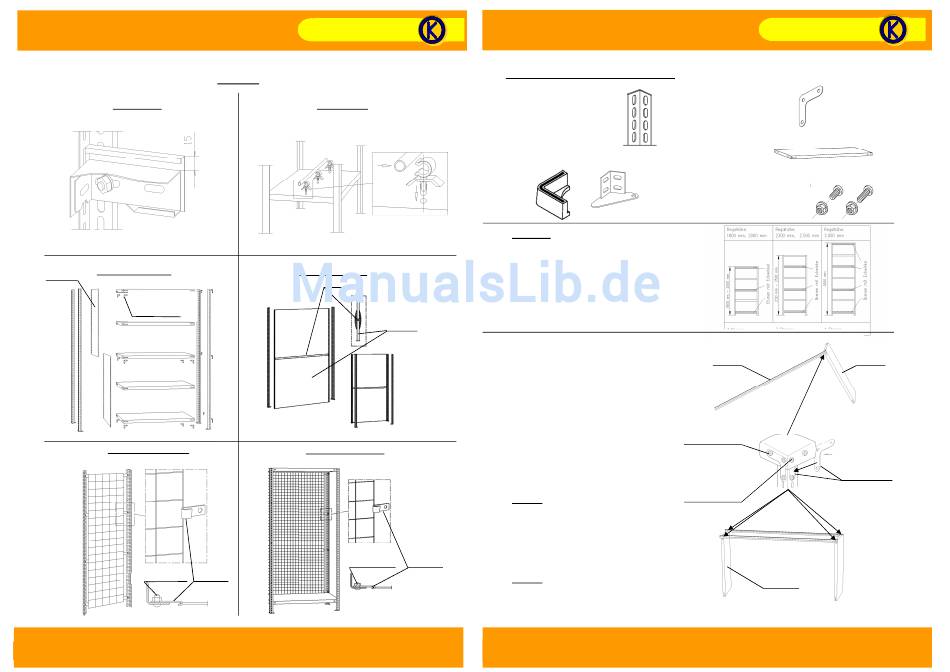

Ihr Regal besteht aus folgenden Einzelteilen:
1. Profil in jeweiliger
Länge (Steher)
2. PVC-Fuß oder Stahl-Fuß
Zur Info:
Die Eckwinkel dienen zur Aussteifung Ihres
Regals in Längs- und Tiefenrichtung. Bei den
1800 mm, 2000 mm, 2300 mm und 2500 mm
hohen Regalen montieren Sie bei 3 Böden
Eckwinkel. Beim 3000
montieren Sie bei 4 Böden Eckwinkel.
Montage des Grundregals
1. Stellen Sie den obersten Fachboden in dem Sie
Eckwinkel montieren müssen und ein Profil wie in
der Skizze dargestellt auf (Achtung: bei
Regalhöhe 2300 mm und 2500 mm den zweiten
Boden von oben zuerst montieren!!!). Legen Sie
einen Eckwinkel in Längsrichtung ein und
verschrauben Sie diesen (mit 3 Schrauben pro
Eckwinkel) handfest mit Boden und Profil.
Verwenden Sie dazu die Schrauben M6x12.
Danach legen Sie einen weiteren Eckwinkel laut
Skizze in Tiefenrichtung ein und verschrauben
diesen ebenfalls handfest.
Hinweis: Falls Sie ein Anbauregal am Grundregal
anbauen möchten, lassen Sie die Lochung an der
das Anbauregal festgeschraubt wird frei (Eckloch
frei lassen).
2. Montieren Sie den untersten Boden ebenfalls
mit Eckwinkel.
Spannhacken
Hinweis: Der unterste Boden darf nicht höher als
150 mm (max. im sechsten Loch) vom Boden
entfernt eingeschraubt werden!!!
TEL 03462/6380
Seite 4
KAISER SYSTEME
3. Eckwinkel
4. Fachboden
5. Schrauben M6x12 und M6x16
mm hohen Regal
Profil
1.
Eckwinkel in
Längsrichtung
Lochung zum befestigen
des Anbauregals
2.
unterster
Boden
FAX 03462/6476
Boden
Eckwinkel in
Tiefenrichtung
