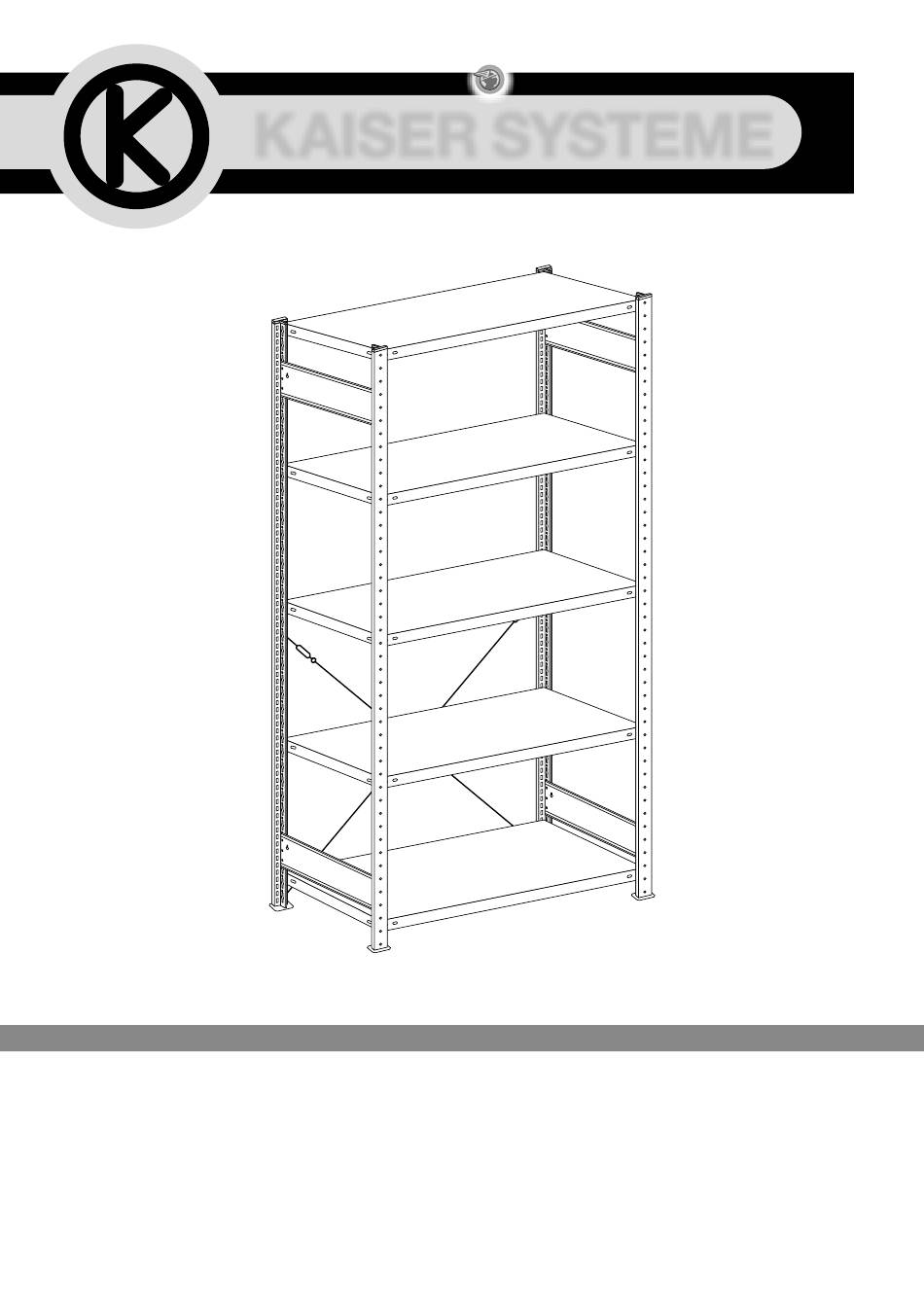

KAISER SYSTEME 13011-K Montage- Und Bedienungsanleitung

Fachbodenregal stecksystem
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Fachbodenregale und Zubehör
Fachbodenregal Stecksystem
Montage- und Bedienungsanleitung
D
I
R
E
K
KAISER SYSTEME
D E R S P E Z I A L I S T F Ü R R E G A L S Y S T E M E
T
V
E
R
S
A
N
D
Art.-Nr. 13011-K
Inhaltsverzeichnis
loading

Verwandte Anleitungen für KAISER SYSTEME 13011-K

Inhaltszusammenfassung für KAISER SYSTEME 13011-K

  • Seite 1 KAISER SYSTEME D E R S P E Z I A L I S T F Ü R R E G A L S Y S T E M E Fachbodenregale und Zubehör Art.-Nr. 13011-K Fachbodenregal Stecksystem Montage- und Bedienungsanleitung...
  • Seite 2 Stecksystem Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt von KAISER SYSTEME entschieden haben. Bitte lesen Sie vor dem Aufbau der Regale diese Montage- und Bedienungsanleitung. Sie enthält wichtige Informationen. Bitte beachten Sie die Sicherheits- und Bedienungshinweise ab Seite 4.
  • Seite 3 Stecksystem Regalübersicht REGALÜBERSICHT Bitte beachten Sie beim Aufbau die verwendeten Fachböden und 85 kg 150 kg 250 kg 330 kg beachten Sie die gesondert gekennzeichneten Montageschritte! Fachbodenregale mit Kreuzstrebe Doppelregale mit Kreuzstrebe 85, 150, 250, 330 kg Fachböden Seiten 11-15 85, 150, 250, 330 kg Fachböden Seiten 17-22 250 kg, 330 kg Fachböden...

  • Seite 4: Sicherheitsbestimmungen

    Boden und Regal bestehen. Diese Unterlegplatten sind bei gesichert werden. Ebenfalls zu sichern sind Regale deren Höhen-Tiefenver- KAISER SYSTEME erhältlich. hältnis größer als 5:1 ist. Regale mit Flügeltüren müssen gesichert werden, 10. Der Auf- oder Umbau der Regale darf nur im unbeladenen Zustand wenn deren Höhen-Tiefenverhältnis größer als 4:1 ist.
  • Seite 5 Fachbodenregale Stecksystem Sicherheit- und Bedienungshinweise D I N DIN EN 1 8 2 0 2 /3 -15635 -15620 # 19 Ø 8 mm # 10, 13, 17...

  • Seite 6: Lotrechte Aufstellung

    Fachbodenregale Stecksystem Sicherheit- und Bedienungshinweise Beladung des Regals Kennzeichnung des Regals Gleichmäßig verteilte Last! max. L/200 Max. Fachlast: ... kg Max. Feldlast: ... kg Beim Beladen des Regals muss die maximale Last des Fachbodens beachtet werden. Die Fachböden Bei Regalen mit einer Fachlast von mehr als müssen gleichmäßig beladen werden.
  • Seite 7 Fachbodenregale Stecksystem Sicherheit- und Bedienungshinweise Mindestabstände von Regalzeilen Kippsicherung von Regalen Verkehrsweg Nebengang Die Abstände zwischen den Regalzeilen müssen Ist das Verhältnis Höhe (H) zur Tiefe (T) bei einem Verkehrsweg (siehe DGUV) min. 1.250 größer als 5:1 sind Maßnahmen zur mm betragen.
  • Seite 8 Fachbodenregale Stecksystem Sicherheit- und Bedienungshinweise Bodenverdübelung Querverbände Geeignete Maßnahme zu A und B Geeignete Maßnahme zu A , B und C 4,8 x 13 mm Winkelprofil 40 x 40 mm bzw. 60 x 45 mm Art.-Nr.: S0168 Einfach-Klemmfuß Art.-Nr.: S0155 Bodenanker 10 mm Art.-Nr.: ARB01-1...

  • Seite 9: Neu: Fachbodenträger Zwei Baugrößen

    Fachbodenregale Stecksystem Sicherheit- und Bedienungshinweise Montagehinweise für den Einbau der Fachbodenträger NEU: Fachbodenträger zwei Baugrößen 40 mm 25 mm 85 kg 150 kg 250 kg 330 kg Typ 150 Typ 330 Oberste und unterste Einhängehöhen der Fachböden im Regalsystem ohne Abdeckkappe! Typ 150 für Fachböden mit 25 mm Kante oben unten...
  • Seite 10 Fachbodenregale Stecksystem...

  • Seite 11: Grund- Und Anbauregal Mit Kreuzstreben

    Fachbodenregale Kreuzstrebe einseitig nutzbar Kreuzstrebe Grund- und Anbauregal mit Kreuzstreben Anbauregal Grundregal Seite 15 Seite 11-13 Montage der Einsetzen Aussteifung T-Profil-Rahmen der Fachböden durch Kreuzstrebe Seite 12-13 Seite 13 Seite 14-15 Hinweis: Hinweis: Einsetzen von Fachbodenträgern und Montage mit Seitenwänden Fachböden bei Anbauregalen Seite 50-51 Seite 15...
  • Seite 12 Fachbodenregale Kreuzstrebe einseitig nutzbar 85 - 330 kg Montage T-Profil-Rahmen 85 kg 150 kg 250 kg Position und Anzahl der Tiefenriegel für Fachböden 85, 150 und 250 kg Höhenpositionen der Tiefenriegel in mm Rahmenhöhe Anzahl H mm Tiefenriegel 1.756 2.000 - 2.299 2.056 2.300 - 2.499 1.006...
  • Seite 13 Fachbodenregale Kreuzstrebe 85 - 330 kg einseitig nutzbar Montage Tiefenriegel Montagehinweise zu genieteten MultiPlus-Regalrahmen siehe Seite A9. Montage Klemmfüße Montage Abdeckkappen Als Zubehör erhältlich max. 1,5 Einsetzen der Fachbodenträger Typ 150 und 330 sowie der Fachböden Bitte Hinweise zu den Fachbodenträgertypen Typ 150 Typ 330...

  • Seite 14: Fachbodenregale Mit Kreuzstrebe

    Fachbodenregale mit Kreuzstrebe 85 - 330 kg einseitig nutzbar Montage der Kreuzstreben 85 kg 150 kg 250 kg 330 kg Anzahl der Kreuzstreben je Feld und Regalhöhe: Jedes 2. Feld ist mit Kreuzstreben auszusteifen! 1. AR 2. AR 3. AR 1.

  • Seite 15: Montage Von Anbauregalen

    Fachbodenregale mit Kreuzstrebe einseitig nutzbar 85 - 330 kg Montage von Anbauregalen Anbauregal 2 Anbauregal 1 Grundregal Die Fachbodenträger für das Anbauregal werden in das bestehende Grundfeld eingehängt. Dann wird der T-Profil-Rahmen aufgestellt und auch hier wieder der oberste und unterste Fachboden zuerst eingesetzt. Nur jedes 2.
  • Seite 16 Fachbodenregale Stecksystem...

  • Seite 17: Doppelregale Mit Kreuzstebe

    Doppelregale mit Kreuzstebe 85 - 330 kg beidseitig nutzbar Doppelregale mit Kreuzstreben Montage der Einsetzen Aussteifung T-Profil-Rahmen der Fachböden durch Kreuzstrebe Seite 18-19 Seite 19 Seite 21 Hinweis: Hinweis: Hinweis: Einsetzen von Fachbodenträgern und Montage mit Seitenwänden Aussteifung bei 250 kg und 330 kg Fachböden bei Anbauregalen Seite 50-51 Fachböden...

  • Seite 18: Doppelregale Mit Kreuzstrebe

    Doppelregale mit Kreuzstrebe 85 - 330 kg beidseitig nutzbar Montage T-Profil-Rahmen 85 kg 150 kg 250 kg Position und Anzahl der Tiefenriegel für Fachböden 85, 150 und 250 kg Höhenpositionen der Tiefenriegel in mm Rahmenhöhe Anzahl H mm Tiefenriegel 1.756 2.000 - 2.299 2.056 2.300 - 2.499...
  • Seite 19 Doppelregale mit Kreuzstebe 85 - 330 kg beidseitig nutzbar Montage Tiefenriegel Montagehinweise zu genieteten MultiPlus-Regalrahmen siehe Seite A9 Montage Klemmfüße Montage Abdeckkappen Als Zubehör erhältlich max. 1,5 Einsetzen der Fachbodenträger Typ 150 und 330 sowie der Fachböden Bitte Hinweise zu den Fachbodenträgertypen Typ 150 Typ 330...

  • Seite 20: Montage Der Doppelregale Mit Anschlussblechen

    Doppelregale mit Kreuzstrebe 85 - 330 kg beidseitig nutzbar Montage der Doppelregale mit Anschlussblechen Einfach-Klemmfuß Art.-Nr.: S0155 Regale mit Wasserwaage rechtwinkelig ausrichten. Spannschlösser der Kreuzstreben anziehen! Regale setzen sich im beladenen Zustand. Spannung der Kreuzstreben kontrollie- ren, ggf. Spannschlösser etwas lösen oder anziehen um eine gleichmäßige Span- nung der Kreuzstreben zu erreichen.

  • Seite 21: Montage Der Kreuzstreben Bei Doppelregalen

    Doppelregale mit Kreuzstrebe 85 kg / 150 kg beidseitig nutzbar Montage der Kreuzstreben bei Doppelregalen 85 kg 150 kg 0 - 2.999 mm = 1x Anzahl der Kreuzstreben je Feld und Regalhöhe: Jedes 2. Feld ist mit Kreuzstreben auszusteifen! Höhenangaben für Anschlussbleche hv = 1.200 mm für L = 750 mm hv = 1.100 mm für L = 1.000 mm...
  • Seite 22 Fachbodenregale Kreuzstrebe 250 kg / 330 kg beidseitig nutzbar Montage der Kreuzstreben bei Doppelregalen 250 kg 330 kg 0-2.999 mm = 1x Anzahl der Kreuzstreben je Feld und Regalhöhe: Jedes 2. Feld ist mit Kreuzstreben auszusteifen! Höhenangaben für Anschlussbleche hv = 1.200 mm für L = 750 mm hv = 1.100 mm für L = 1.000 mm hv = 1.100 mm für L = 1.300 mm (hv = Höhe der Kreuzstreben)

  • Seite 23: Grund- Und Anbauregale Mit Längenriegel

    Fachbodenregale Längenriegel beidseitig nutzbar 85 - 330 kg Grund- und Anbauregale mit Längenriegel Anbauregal Grundregal Seite 28 Seite 23-24 Montage der Einsetzen Einsetzen der Fachboden- T-Profil-Rahmen der Längenriegel träger und Fachböden Seite 24-25 Seite 26 Seite 28 Hinweis: Hinweis: Hinweis: Einsetzen von Längenriegeln Einsetzen von Längenriegeln und Montage mit Vollblech-Seitenwänden...
  • Seite 24 Fachbodenregale Längenriegel 85 - 330 kg beidseitig nutzbar Montage T-Profil-Rahmen 85 kg 150 kg 250 kg Position und Anzahl der Tiefenriegel für Fachböden 85, 150 und 250 kg Höhenpositionen der Tiefenriegel in mm Rahmenhöhe Anzahl H mm Tiefenriegel 1.756 2.000 - 2.299 2.056 2.300 - 2.499 1.006...
  • Seite 25 Fachbodenregale Längenriegel beidseitig nutzbar 85 - 330 kg Montage Tiefenriegel Montagehinweise zu genieteten MultiPlus-Regalrahmen siehe Seite A9 Montage Klemmfüße Montage Abdeckkappen Als Zubehör erhältlich max. 1,5...
  • Seite 26 Fachbodenregale Längenriegel 85 kg, 150 kg, 250 kg beidseitig nutzbar Montage der Längenriegel bei 85, 150, 250 kg Fachböden Auf jede Längenriegelebene ist ein Regalboden ohne Fachbodenträger einzusetzen! 85 kg 150 kg 250 kg Anzahl und Position der Längenriegel WICHTIG: Weitere Ebenen werden mit Fachbodenträgern montiert!

  • Seite 27: Montage Der Längenriegel Bei 330 Kg Fachböden

    Fachbodenregale Längenriegel beidseitig nutzbar 330 kg Montage der Längenriegel bei 330 kg Fachböden Auf jede Längenriegelebene ist ein Regalboden ohne Fachbodenträger einzusetzen! 330 kg Anzahl und Position der Längenriegel WICHTIG: Weitere Ebenen werden mit Fachbodenträgern montiert! (s. S. 28) Regalhöhe bis: Regalhöhe: Regalhöhe: 2.300 mm...

  • Seite 28: Montage Von Anbauregalen

    Fachbodenregale Längenriegel 85 - 330 kg beidseitig nutzbar Einsetzen der Fachbodenträger Typ 150 und 330 sowie der Fachböden Bitte Hinweise zu den Fachbodenträgertypen Typ 150 Typ 330 auf Seite 9 beachten! Montage von Anbauregalen Die Längenriegel für das Anbauregal wer- den in das bestehende Grundfeld einge- hängt.

  • Seite 29: Doppelregale Mit Längenriegel

    Doppelregale Längenriegel beidseitig nutzbar 85 - 330 kg Doppelregale mit Längenriegel Montage der Einsetzen Aufbau T-Profil-Rahmen der Längenriegel der Doppelregale Seite 30-31 Seite 32-33 Seite 35-36 Hinweis: Hinweis: Hinweis: Einsetzen von Längenriegeln Einsetzen von Fachbodenträgern und Montage mit Vollblech-Seitenwänden bei 330 kg Fachböden Fachböden bei Anbauregalen Seite 50-51 Seite 33...
  • Seite 30 Doppelregale Längenriegel 85 - 330 kg beidseitig nutzbar Montage T-Profil-Rahmen 85 kg 150 kg 250 kg Position und Anzahl der Tiefenriegel für Fachböden 85, 150 und 250 kg Höhenpositionen der Tiefenriegel in mm Rahmenhöhe Anzahl H mm Tiefenriegel 1.756 2.000 - 2.299 2.056 2.300 - 2.499 1.006...
  • Seite 31 Doppelregale Längenriegel beidseitig nutzbar 85 - 330 kg Montage Tiefenriegel Montagehinweise zu genieteten MultiPlus-Regalrahmen siehe Seite A9 Montage Klemmfüße Montage Abdeckkappen Als Zubehör erhältlich max. 1,5...
  • Seite 32 Doppelregale Längenriegel 85 kg, 150 kg, 250 kg beidseitig nutzbar Montage der Längenriegel bei 85, 150, 250 kg Fachböden Auf jede Längenriegelebene ist ein Regalboden ohne Fachbodenträger einzusetzen! 85 kg 150 kg 250 kg Anzahl und Position der Längenriegel WICHTIG: Weitere Ebenen werden mit Fachbodenträgern montiert!
  • Seite 33 Doppelregale Längenriegel beidseitig nutzbar 330 kg Montage der Längenriegel bei 330 kg Fachböden Auf jede Längenriegelebene ist ein Regalboden ohne Fachbodenträger einzusetzen! 330 kg Anzahl und Position der Längenriegel WICHTIG: Weitere Ebenen werden mit Fachbodenträgern montiert! (s. S. 28) Regalhöhe bis: Regalhöhe: Regalhöhe: 2.300 mm...
  • Seite 34 Doppelregale Längenriegel 85 - 330 kg beidseitig nutzbar Einsetzen der Fachbodenträger Typ 150 und 330 sowie der Fachböden Bitte Hinweise zu den Fachbodenträgertypen Typ 150 Typ 330 auf Seite 9 beachten!

  • Seite 35: Aufbau Der Doppelregale

    Doppelregale Längenriegel beidseitig nutzbar 85 - 330 kg Aufbau der Doppelregale Doppelregalverbindungen sind aus Stabilitätsgründen erforderlich. Bitte beachten Sie die Angaben für beide Systeme! 0-3.000 mm = 1x > 3.000 mm Doppelregalverbinder Doppelregalverbindungen ab Regalhöhe 3.025 mm 2 x M6 Positionen der Doppelregalverbinder Anzahl Rahmenhöhen (mm)

  • Seite 36: Montage Der Anbauregale Bei Doppelregalen

    Doppelregale Längenriegel 85 - 330 kg beidseitig nutzbar Montage der Anbauregale bei Doppelregalen Anbauregal Grundregal Die Längenriegel für das Anbauregal werden in das bestehende Grundfeld eingehängt. Befolgen Sie hierfür die Schritte auf den Seiten 30-33! Anzahl und Position der Längenriegel wie beim Grundregal! Dann wird der T-Profil-Rahmen aufgestellt und auch hier wieder der oberste und unterste Fachboden zuerst eingesetzt.

  • Seite 37: Büroregale 300 Mm Tiefe Mit Kreuzstrebe

    Büroregale 300 mm Tiefe einseitig nutzbar Kreuzstrebe Büroregale 300 mm Tiefe mit Kreuzstrebe Anbauregal Seite 41 Grundregal Seite 38-40 Montage der Einsetzen Aussteifung T-Profil-Rahmen der Fachböden durch Kreuzstrebe Seite 38 Seite 39 Seite 40 Hinweis: Hinweis: Einsetzen von Fachbodenträgern und Montage mit Vollblech-Seitenwänden Fachböden bei Anbauregalen Seite 50-51...
  • Seite 38 Büroregale 300 mm Tiefe Kreuzstrebe einseitig nutzbar Montage T-Profil-Rahmen Einsetzen der Tiefenriegel in T-Profile Grundregal Anbauregal Fachboden Fachboden (TR) (TR) (TR) Einbaulage: Anordnung der T-Profile beachten! Position und Anzahl der Tiefenriegel 1.800-2.300 mm Regalhöhe Tiefenriegel je Rahmen 2 Stück max. Feldlast H 1.800 = 1.300 kg H 2.000 = 1.300 kg Aussteifung durch...

  • Seite 39: Einsetzen Des Fachbodenträgers Typ 150 Und Der Fachböden

    Büroregale 300 mm Tiefe einseitig nutzbar Kreuzstrebe Einsetzen des Fachbodenträgers Typ 150 und der Fachböden Anschlagleisten (optional) werden beim Einbau der Fachböden eingesetzt (siehe S. 42). Aufteilung der Fachböden je Regalhöhe Regalhöhe 1.800 mm Regalhöhe 2.000 mm Regalhöhe 2.300 mm 2.300 mm 2.000 mm 1.925 mm...
  • Seite 40 Büroregale 300 mm Tiefe Kreuzstrebe einseitig nutzbar 85 kg Fachböden Montage der Kreuzstreben Kreuzstrebe bestehend aus: Regale mit Wasserwaage 2 x Spannschloss, rechtwinkelig ausrichten. 2 x Diagonalstrebe Spannschlösser der Kreuzstreben nur handfest anziehen! Regale setzen sich im beladenen Zustand. Spannung der Kreuz- streben kontrollieren, ggf.

  • Seite 41: Montage Von Anbauregalen

    Büroregale 300 mm Tiefe 85 kg Fachböden einseitig nutzbar Kreuzstrebe Montage von Anbauregalen Anbauregal 2 Anbauregal 1 Grundregal Die Fachbodenträger für das Anbauregal werden in das bestehende Grundfeld eingehängt. Dann wird der T-Profil-Rahmen aufgestellt und auch hier wieder der oberste und unterste Fachboden zuerst eingesetzt. Nur jedes 2.
  • Seite 42 Büroregale 300 mm Tiefe Kreuzstrebe einseitig nutzbar 85 kg Fachböden Montagehinweis für Büroregale ABDECKBODEN KEINE Anschlagleiste Anschlagleiste Bei Büroregalen gilt der oberste Boden als Abdeckbo- den und wird daher ohne Anschlagleiste geliefert. Anschlagleiste Anschlagleiste Anschlagleiste Anschlagleiste Montage der Anschlagleisten (optional) Bei Büroregalen gilt der oberste Boden als Abdeckboden und wird daher ohne Anschlagleiste geliefert.

  • Seite 43: Büroregale 600 Mm Tiefe Mit Längenriegel

    Büroregale 600 mm Tiefe 150 kg Fachböden beidseitig nutzbar Längenriegel Büroregale 600 mm Tiefe mit Längenriegel Grundregal Seite 44-46 Anbauregal Seite 47 Abbildung zeigt Fachböden gelocht, für Mittelanschlag Montage der Einsetzen Einsetzen T-Profil-Rahmen der Längenriegel der Fachböden Seite 44 Seite 45 Seite 45-46 Hinweis: Hinweis:...
  • Seite 44 Büroregale 600 mm Tiefe beidseitig nutzbar Längenriegel Montage T-Profil-Rahmen Einsetzen der Tiefenriegel in T-Profile Grundregal Anbauregal Fachboden Fachboden (TR) (TR) (TR) Einbaulage: Anordnung der T-Profile beachten! Position und Anzahl der Tiefenriegel 1.800-2.300 mm Regalhöhe Tiefenriegel je Rahmen 2 Stück max. Feldlast H 1.800 = 1.300 kg H 2.000 = 1.300 kg Aussteifung durch...

  • Seite 45: Montage Der Längenriegel Und Fachböden

    Büroregale 600 mm Tiefe beidseitig nutzbar Längenriegel Montage der Längenriegel und Fachböden WICHTIG: Weitere Ebenen werden mit Fachbodenträgern montiert! (s. S. 46) Position der Längenriegel und Fachböden je Regalhöhe Regalhöhe 1.800 mm Regalhöhe 2.000 mm Regalhöhe 2.300 mm 2.300 mm 2.000 mm 6 LR 1.925 mm...

  • Seite 46: Einsetzen Der Fachbodenträger Und Fachböden

    Büroregale 600 mm Tiefe beidseitig nutzbar Längenriegel Einsetzen der Fachbodenträger und Fachböden Einsetzen des Mittelanschlags (optional) ABDECKBODEN KEIN Mittelanschlag Mittelanschlag Mittelanschlag Mittelanschlag Mittelanschlag Bei Büroregalen gilt der oberste Boden als Abdeckboden und wird daher ohne Mittelanschlag geliefert. Mittelanschlag...
  • Seite 47 Büroregale 600 mm Tiefe beidseitig nutzbar Längenriegel Montage von Anbauregalen Anbauregal Grundregal Die Fachbodenträger und die Längenriegel für das Anbauregal werden in das bestehende Grundfeld eingehängt. Dann wird der T-Profil-Rahmen aufgestellt und die Fachböden auf den Längenriegel-Ebenen zuerst eingesetzt. Jedes Regal muß zur Aussteifung mind. 2 Ebenen mit Längenriegel enthalten! WICHTIG: ANBAUREGAL:...

  • Seite 48: Stecksystem Zubehör

    Stecksystem Zubehör Sonderausstattung Zubehör ZUBEHÖR UND SONDERAUSSTATTUNG Vollblech-Seitenwand oder Vollblech-Rückwand Seitenwand mit Eurolochung Seite 49 Seite 52-53 Buchstützen Stecktrennblech Seite 56 Seite 55 Sockelblende Schüttgutmulde Schüttgutleiste Fachteiler Seite 55 Seite 54 Seite 55 Drahtgitterwände Seite 56 Seitenwand + Rückwand Flügeltür Schubladenblöcke Seite 52 Seite 57...

  • Seite 49: Fachbodenregale Zubehör

    Fachbodenregale Zubehör Sonderausstattung Zubehör Euroloch-Rückwände Regalhöhe: Regalhöhe: 2.000 mm 2.500 mm Regalhöhe: Regalhöhe: Regalhöhe: 3.000 mm 4.000 mm 4.500 mm WICHTIG: Rückwände sind keine Aussteifungselemente! Bitte verwenden Sie Kreuzstre- ben oder Längenriegel! Vollblech-Rückwand Die Rückwand- Klammer dient der leichten Fixierung. Erst der Einsatz Regalhöhe: Regalhöhe:...

  • Seite 50: Steckregal Mit Vollblech-Seitenwand Oder Mit Eurolochung

    Zubehör Vollblech-Seitenwand Steckregal mit Vollblech-Seitenwand oder mit Eurolochung Bei der Montage von Steckregalen mit Vollblech-Seitenwänden entfällt die Montage der Tiefenriegel! Mutter M6 Vollblech-Seitenwand oder mit Eurolochung Flachkopfschraube M6 x 8 T-Profil UNTERSCHIEDLICHE ÜBERLAPPUNGEN 2 Lochungen übereinander Lochung Lochung versetzt übereinander Je nach Höhe des Regals ist die Überlappung bei den Seitenwänden unter- schiedlich.

  • Seite 51: Zusammensetzung Der Vollblech-Seitenwände

    Zubehör Vollblech-Rückwand Vollblech-Seitenwand Zusammensetzung der Vollblech-Seitenwände Die Vollblech-Seitenwände haben je nach Regalhöhe unterschiedliche Höhen und Überlappungen (A, B und C). Regalhöhe: Regalhöhe: Regalhöhe: Regalhöhe: Regalhöhe: Regalhöhe: Regalhöhe: 1.795 mm 1.995 mm 2.295 mm 2.495 mm 2.995 mm 3.995 mm 4.495 mm A = ZWEI Lochungen übereinander;...

  • Seite 52: Steckregal Mit Drahgitter-Seitenwand

    Zubehör Drahtgitter-Rückwand Drahtgitter-Seitenwand Steckregal mit Drahgitter-Seitenwand Draufsicht T-Profil-Rahmen: Tiefenriegel M6x12 Nenntiefe Regal - 100 mm = Breite Gitter Combi-Drahtwandhaken auf der Höhe des Regals gleichmä- ßig verteilen! Befestigung nicht im Bereich der Tiefenriegel vor- nehmen. Steckregal mit Drahgitter-Rückwand Draufsicht T-Profil-Rahmen: Nennbreite Regal M6x16 minus 100 mm...

  • Seite 53: Lochplatten- Und Vollblech-Seitenblende

    Zubehör Lochplatten-Seitenblende Volblech-Seitenblende Lochplatten- und Vollblech-Seitenblende MONTAGETIPP: Seitenblenden können nur an die Außenrahmen montiert werden! Montagereihenfolge von unten nach oben!
  • Seite 54 Zubehör Schüttgutmulde Schüttgutmulde Seitenteile Hinterleiste Vorderleiste Trennbleche Pro Ebene muß mind. 1 Trennblech zur Stabilisierung eingesetzt werden.
  • Seite 55 Zubehör Stecktrennblech Sockelblende Schüttgutleiste Schüttgutleiste / Sockelblende Schüttgutleiste Schüttgutleiste Sicherungsstopfen Sockelblende Befestigung Fachboden vorne Auflage auf Sockelleiste hinten Fachbodenträger Sockelblende Sicherungsstopfen Stecktrennblech Stecktrenblech...
  • Seite 56 Zubehör Fachteiler Buchstützen Füllleiste Kleiderstange Schienenanlage Fachteiler und Buchstützen Füllleiste für Doppelregale Kleiderstange Tiefenriegel mit Füllleiste für System Füllleiste für System Lochung Längenriegel Fachbodenträger Senkkopfschrauben Fachboden Befestigung der Schienenanlage für fahrbare Leitern Zwischenhalter / Halter mit Endanschlag Leichtmetallrohr Die Lochung der Schienenan- lage ist nicht deckend mit der Systemlochung.
  • Seite 57 Zubehör Flügeltüren Flügeltüren für Bauhöhen 2.000 und 1.000 m 1. Schritt 4. Schritt Montage Konsolen Flügeltüren und Außenblenden Türriegel oben Scheibe 8,4 Stapelbolzen Sicherung Flügeltür Stapelbolzen Türriegel unten WICHTIG: Die hinteren Befestigungsbleche für das Einsetzen der Fachböden wie in 1. Schritt montieren! 4,8 x 9 2.

  • Seite 58: Universalprofil-Set Waagerecht

    Zubehör Universalprofil-Set waagerecht Universalprofil-Set waagerecht Universalprofil-Set waagerecht – Übersicht Fachbodenträger und Tiefenwinkel Einhängen der Fachbodenträger in die T-Profile Universalprofil und Tiefenwinkel Unterteilungsrohr waagerecht...

  • Seite 59: Universalprofil-Set Senkrecht

    Zubehör Universalprofil-Set senkrecht Universalprofil-Set senkrecht Universalprofil-Set senkrecht – Übersicht Fachbodenträger und Tiefenwinkel Einhängen der Fachbodenträger in die T-Profile Universalprofil und Tiefenwinkel Unterteilungsrohr waagerecht...
  • Seite 60 Zubehör Reifenauflage Hängevorrichtungs-Set Universalsatz Hängevorrichtungs-Set Einhängen der Fachbodenträger in die T-Profile Räderregal-Zusatzebene flexibel Einhängen der Fachbodenträger in die T-Profile...

  • Seite 61: Aufhängekonsolen Für Eckregal

    Zubehör Aufhängekonsolen für Eckregal Aufhängekonsolen für Eckregal Aufhängekonsole Längenriegel Aufhängekonsolen Fachboden- träger Fachboden Anbauregal Für jede Ebene im Grund-Eckregal sind 2 Längenriegel erforderlich. Pro Boden müssen 2 Aufhängekon- solen eingesteckt werden. Die Fachböden beim Anbau- Anbauregale für Eckregal Eckregal werden mit Fachboden- trägern montiert.
  • Seite 62 Zubehör Einzelschublade 3er-Schubladen Einzelschublade für 500 mm tiefe Regale 5 0 0 1. Verschrauben Sie die Halterungen mit dem T-Profil-Rahmen. 2. Verschrauben Sie die hintere Blechtreibschrauben Blende mit den Halterungen. (4 Stück je Blende) 3. Stecken Sie dann die Einzelschub- lade auf die Teleskopauszüge.
  • Seite 63 Zubehör Gewindestangenhalterung Stirnwandabgrenzung Schubladenblock Ausziehboden Ausziehboden (8x) (4x) (1x) (8x) (4x) (2x) (2x) (2x) (2x) A,B,C D,E,F Einbau Schubladenblock Stirnwandabgrenzung Fachboden Fachbodenträger T-Profil-Rahmen Schubladenblock 2 x M6x12 +M6 2 Schrauben M6x12 mit Muttern M6 Gewindestangenhalterung T-Profil-Rahmen 2x M6x16 + M6 Schrauben M6x16 (2 Stück je Oberteil) Schubladenblöcke müssen immer während der Montage...
  • Seite 64 Zubehör Hängeregisterauszug Hängeregisterauszug (1x) (1x) (1x) (2x) M6x12 (7x) (7x) (1x) 60 kg 4 mm 10 mm A/B, C, F, G...
  • Seite 65 Zubehör Hängeregisterauszug Hängeregisterauszug D, F, G...
  • Seite 66 Zubehör Distanzhalter Wandhalter Wandhalter für Einzelregale Die beiden Wandhalter- Elemente müssen mit mind. 4 Schrauben und Muttern verbunden werden! Für den Wandtyp geeigneter Dübel und Schraube gehören NICHT zum Lieferum- fang und müssen bau- seits beschafft werden. Distanzhalter für Doppelregale Bei der Montage bitte darauf achten, dass die Distanzhalter-Elemente immer in den Bereichen der Tiefenriegel der Regale angeordnet werden.
  • Seite 67 Lochplatten-Rückwände Distanzhalter Wandhalter Montage Lochplatten-Rückwände 4x M5x25 4x M5 Rückseitige Ansicht Vordere Ansicht...

  • Seite 68: Technischer Anhang

    Technischer Anhang Technischer Anhang Inhalt TECHNISCHER ANHANG für MULTIplus Stecksystem Feldlastangaben T-Profil 2.000 bis 3.000 mm Rahmenhöhe / Einzelregale ..A2 Feldlastangaben T-Profil 4.000 bis 4.500 mm Rahmenhöhe / Einzelregale ..A3 Feldlastangaben T-Profil 5.000 bis 6.000 mm Rahmenhöhe / Einzelregale .

  • Seite 69: T-Profil-Rahmen In Kombination Mit Kreuzverbänden Und Längenriegeln

    Technischer Anhang Technischer Anhang Feldlasten T-Profil ab 2.000 mm Rahmehöhe Zulässige Feldlasten: T-Profil bis 3.000 mm Rahmenhöhe T-Profil-Rahmen in Kombination mit Kreuzverbänden und Längenriegeln Feldlastangaben Rahmenhöhe Einfachregale Doppelregale Bodenlänge / Art der Stabilisierung Feldbreite mm Knickhöhe h = < 600 mm SYSTEM KREUZVERBAND Bitte beachten: Lastangaben variieren mit Anzahl der Tiefenriegel, ggf.
  • Seite 70 Technischer Anhang Technischer Anhang Feldlasten T-Profil ab 4.000 mm Zulässige Feldlasten: T-Profil 4.000 bis 4.500 mm Rahmenhöhe T-Profil-Rahmen in Kombination mit Kreuzverbänden und Längenriegeln Feldlastangaben Rahmenhöhe Einfachregale Doppelregale Bodenlänge / Art der Stabilisierung Feldbreite mm Knickhöhe h = < 600 mm Bitte beachten: Lastangaben variieren mit Anzahl der Tiefenriegel, ggf.
  • Seite 71 Technischer Anhang Technischer Anhang Feldlasten T-Profil ab 5.000 mm Zulässige Feldlasten: T-Profil 5.000 bis 6.000 mm Rahmenhöhe T-Profil-Rahmen in Kombination mit Kreuzverbänden und Längenriegeln Feldlastangaben Rahmenhöhe Einfachregale Doppelregale Bodenlänge / Art der Stabilisierung Feldbreite mm Knickhöhe h = < 600 mm Bitte beachten: Lastangaben variieren mit Anzahl der Tiefenriegel, ggf.
  • Seite 72 Technischer Anhang Technischer Anhang Feldlasten T-Profil ab 7.000 mm Zulässige Feldlasten: T-Profil 7.000 bis 7.500 mm Rahmenhöhe T-Profil-Rahmen in Kombination mit Kreuzverbänden und Längenriegeln Feldlastangaben Rahmenhöhe Einfachregale Doppelregale Bodenlänge / Art der Stabilisierung Feldbreite mm Knickhöhe h = < 600 mm SYSTEM KREUZVERBAND Bitte beachten: Lastangaben variieren mit Anzahl der Tiefenriegel, ggf.
  • Seite 73 Technischer Anhang Technischer Anhang Position der Tiefenriegel T-Profil-Rahmen: Position der Tiefenriegel Position und Anzahl der Tiefenriegel WICHTIG: Abstandsmaße h1 bis h10 gelten immer von Unterkante Fußplatte bis Mitte Tiefenriegel! Position der Tiefenriegel im T-Profil-Rahmen Bei Zwischenhöhen gilt: Anzahl Tiefenriegel und Höhenpositionen des nächsthöheren Rahmens anwenden! Zusätzlich gilt: H<3.000 mm: oberer Tiefenriegel = H-244 mm und bei...
  • Seite 74 Technischer Anhang Längenriegel Anzahl und Position der Längenriegel bis 7.500 mm Regalhöhe Die Anbringung des Sicherungsstiftes ist zwingend erforderlich. Falls der Sicherungsstift schwer einzusetzen ist, schlagen Sie den Längenriegel mit einem geeigneten Gummihammer in die Führung bis der Sicherungsstift passt! Positionshöhen Die genaue Längenriegelebenen (LRE)
  • Seite 75 Technischer Anhang Verbände / Kreuzstrebe Anordnung der Verbände / Kreuzstreben Regale mit einer Regale mit einer Höhe von max. 2.500 mm Höhe von 3.000 mm Regale mit einer Höhe von max. 4.000 mm Regale mit einer Höhe von 4.500 mm und Feldweiten von 1.000 oder 1.300 mm und mit einer Höhe von 4.500 mm und 750 mm Feldweite (L = Fachbodenlänge)

  • Seite 76: Montage Tiefenriegel, Genietete Ausführung

    Technischer Anhang Regalrahmen / Tiefenriegel Montagehinweise für genietete und geschraubte MULTIplus Regalrahmen Montage Tiefenriegel, genietete Ausführung Montage Tiefenriegel, geschraubte Ausführung 4x M6x8 Bei Niet- oder Verschraubungsvorgängen auf Bei Niet- oder Verschraubungsvorgängen auf exakte Rechtwinkligkeiten der zu fügenden exakte Rechtwinkligkeiten der zu fügenden Regalrahmen achten! Regalrahmen achten! Hinweise zu genieteten oder geschraubten Regalrahmen...
  • Seite 77 Stichwortverzeichnis Abdeckboden für Büroregale 42, 46 Mittelanschlag Aufhängekonsole für Ecklösungen Außenblende für Flügeltür Profilklemme für Doppelregale 21,22,35 Ausziehboden Anschlagleiste 37, 39 Anschlussblech für Doppelregale Querverbände Bodenverdübelung Reifenauflage Buchstütze Rückwandklammer für Vollblech-Rückwand Rundrohr für hängende Lagerung Combi-Drahtwandhaken Rutschsicherung 58,59 Distanzhalter Sicherungsstopfen Doppel-Klemmfuß...
  • Seite 78 Notizen...
  • Seite 79 Notizen...
  • Seite 80 KAISER SYSTEME D E R S P E Z I A L I S T F Ü R R E G A L S Y S T E M E Montage- und Bedienungsanleitung Fachbodenregale Stecksystem Art.-Nr. 13011-K...
