MC Crypt DB-S6 Bedienungsanleitung

DB-S6 Nebelmaschine
Best.-Nr. 59 14 04
1. Bestimmungsgemäße Verwendung
Die Nebelmaschine dient dazu, eine geeignete Nebelflüssigkeit durch Erhitzung zu
verdampfen und hierdurch einen Nebeleffekt zu erzeugen. Die Nebelmaschine kann über
einen kabelgebundenen Regler oder über einen 512 DMX-Regler gesteuert werden. Dieses
Produkt ist nur für den Anschluss an 220 – 240V/AC 50 Hz und nur für Schutzkontaktsteckdosen
zugelassen. Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt.
Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann
das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren
wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich die
Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur
zusammen mit der Bedienungsanleitung an dritte Personen weiter.
2. Lieferumfang
• Nebelmaschine
• Kabelfernsteuerung
• Bedienungsanleitung
3. Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die
Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht
befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden
keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/
Garantie.
Personen / Produkt
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken
Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und
Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr
gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.
• Die Montage und die Installation des Gerätes darf nur durch eine Fachkraft erfolgen, die
mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist. Die Wartung,
Bedienung und Inbetriebnahme dieses Produktes darf nur durch Personen ausgeführt werden,
die entsprechend qualifiziert sind.
• Achten Sie bei der Auswahl des Montageortes Ihres Gerätes darauf, dass Erschütterungen,
Vibrationen, Staub, Hitze, Kälte und Feuchtigkeit vermieden werden müssen. Außerdem
dürfen sich keine starken Transformatoren oder Motoren in der Nähe des Gerätes befinden.
• Beachten Sie beim Aufstellen/der Montage des Gerätes, dass das Netzanschlusskabel und
die Fernbedienungsleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden.
• Betreiben Sie das Gerät nicht auf brennbaren Oberflächen oder in der Nähe von brennbaren
Gegenständen. Halten Sie immer einen Abstand von mindestens 0,5m zu brennbaren
Gegenständen ein.
• Achten Sie darauf, dass die Nebelaustrittsöffnung nicht auf Personen, Tiere oder offene
Flammen gerichtet wird. Der austretende, heiße Dampf kann zu Verbrennungen führen
(Sicherheitsabstand von 0,5 m einhalten).
• Achten Sie auf eine ausreichende Belüftung des Gerätes, halten Sie einen Bereich von 0,2m
rund um das Gerät frei und decken Sie die Ventilationsöffnungen niemals ab.
• Stellen Sie das Gerät niemals auf einen instabilen Untergrund. Durch ein Herabfallen könnten
Personen verletzt werden.
• Die Betriebslage des Gerätes ist waagerecht damit der Tank beim Befüllen und während des
Betriebs nicht auslaufen kann.
Sonstiges
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit
oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden,
Version 07/12
wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.
4. Inbetriebnahme
Vorbereitung
Ziehen Sie immer den Netzstecker, bevor Sie die Nebelmaschine befüllen.
Füllen Sie niemals brennbare Flüssigkeiten in die Nebelmaschine ein oder
fügen Sie diese der Nebelflüssigkeit zu. Benutzen Sie ausschließlich geeignete
Nebelflüssigkeiten auf Wasserbasis (geeignete Nebelflüssigleiten finden Sie im
CONRAD-Sortiment, siehe auch „Technische Daten").
Kippen Sie die Nebelmaschine nie, Nebelflüssigkeit könnte austreten oder ins
Geräteinnere gelangen und dort Schäden verursachen oder zu Gefahren für den
Benutzer führen.
Achten Sie beim Einfüllen der Nebelflüssigkeit darauf, dass keine Flüssigkeit
ins Geräteinnere gelangen darf. Dies kann zu Schäden am Gerät führen und
lebensgefährliche elektrische Schläge verursachen.
1. Schrauben Sie den Tankverschluss ab und entnehmen Sie den Tank.
2. Befüllen Sie den Tank mit Nebelflüssigkeit. Füllen Sie den Tank nicht bis oben hin voll, um ein
Überlaufen von Nebelflüssigkeit zu vermeiden.
3. Setzen Sie den Tank wieder ein und schließen Sie den Tankverschluss.
4. Stecken Sie den Netzstecker in eine haushaltsübliche Steckdose (220 – 240 V/AC, 50 Hz).
5. Stellen Sie sicher, dass die Nebelmaschine in waagrechter Position ist und keine
Nebelflüssigkeit ausläuft.
Kabelfernsteuerung
1. Stecken Sie den Anschluss der Kabelfernsteuerung in die „REMOTE CONTROLLER"-Buchse
an der Rückseite der Nebelmaschine.
2. Schalten Sie die Nebelmaschine durch Umschalten des „ON / OFF" (I/O) Schalters auf „ON"
(I) ein. Der „ON / OFF" (I/O) Schalter leuchtet daraufhin rot, der Tank blau.
3. Die Nebelmaschine nimmt die Erwärmung der Nebelflüssigkeit vor. Ist der Erwärmungsvorgang
abgeschlossen, leuchten die roten LEDs an der Kabelfernsteuerung auf. Die Nebelmaschine
ist jetzt betriebsbereit.
4. Drücken Sie den Schalter an der Kabelfernsteuerung, um Nebel zu erzeugen.
5. Der kabelgebundene Regler lässt sich mit seinem Magnet auf der Rückseite am Gehäuse der
Nebelmaschine anbringen.
DMX-Regler
Die Nebelmaschine unterstützt den DMX 512-Signal-Standard. Der Anschluss muss über XLR-3
Kabel hergestellt werden, wobei Pin 1 Erde, Pin 2 negativ und Pin 3 positiv ist. Das XLR-3 Kabel
muss kürzer als 100 m sein, um Interferenzen zu vermeiden.
1. Schließen Sie den DMX Signal-Regler (oder den DMX-Ausgang des vorangehenden DMX-
Slave) unter Verwendung eines geeigneten XLR-3 Kabels an die XLR-3 Buchse CONTROL
INPUT an.
2. Verbinden Sie die XLR-3 Buchse CONTROL OUTPUT unter Verwendung eines geeigneten
XLR-3 Kabels mit dem nächsten DMX-Gerät (falls vorhanden).

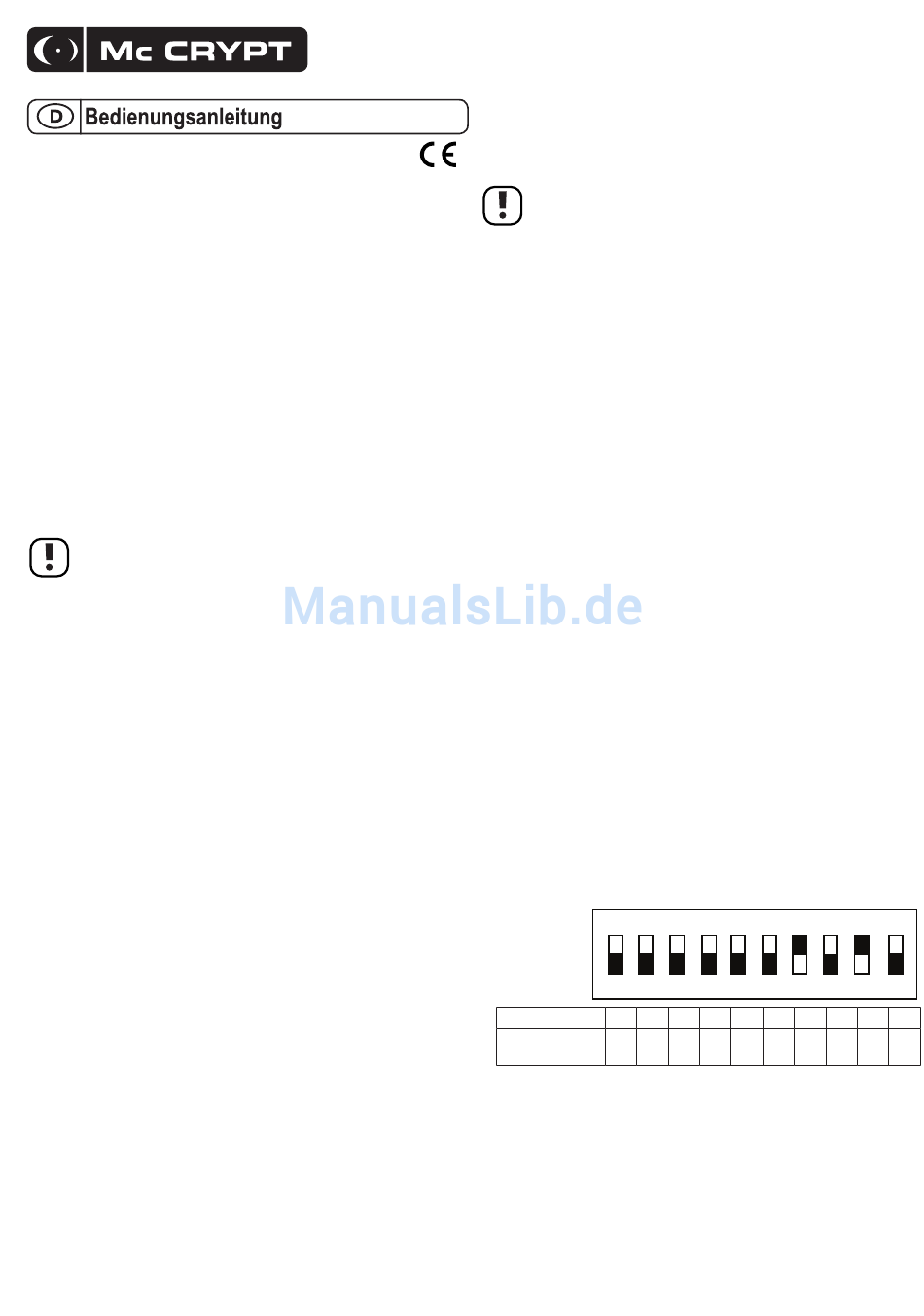

3. Richten Sie die Adresse ein, indem Sie die DMX 512 DIP-Schalter von 0 – 511 verwenden.
Der DIP-Schalter ist ein binäres Einstellsystem. Schwarze Bereiche stellen Schaltpositionen
dar: Ein Schalter ist in Position oben (EIN, kennzeichnet 1), wenn der schwarze Bereich oben
ist, und ein Schalter ist in Position unten (AUS, kennzeichnet 0), wenn der schwarze Bereich
unten ist. Stellen Sie die Adresse von 0 bis 511 (DIP 1 bis 9) ein. Der DIP-Schalter 10 ist
bereits reserviert.
DIP
Dargestellter Wert
(dezimal)
In diesem Beispiel ist die binäre Adresse: 64+256, was bedeutet, die Adresse ist „320".
4. Erhöhen Sie mit dem DMX-Regler den Wert von Kanal 1, um Nebel zu produzieren. Je höher
der Wert von Kanal 1, desto mehr Nebel wird produziert.
5. Wartung
Überprüfen Sie regelmäßig die technische Sicherheit der Nebelmaschine z.B. auf Beschädigung
der Anschlussleitungen und des Gehäuses.
Bevor Sie das Gerät reinigen oder warten beachten Sie unbedingt folgende Warnhinweise:
• Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies von Hand
möglichist, können spannungsführende Teile freigelegt werden.
• Es können auch Anschlussstellen spannungsführend sein.
ON
1 2 3 4 5 6
1 2 3 4 5 6
1 2 4 8 16 32
7 8 9 10
7 8 9 10
64 128 256 –
