X-1000 Hazer Nebelmaschine
(
X-1000 Hazer Fog Machine
#
Machine à brouillard X-1000 Hazer
$
X-1000 Hazer mistmachine
Best.-Nr. / Item No. / N° de commande / Bestelnr. 65 09 04
7
!
Bedienungsanleitung
(
Operating instructions
#
Notice d´emploi
$
Gebruiksaanwijzing
Seite 2 - 15
Page 16 - 29
Page 30 - 43
Pagina 44 - 57
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für MC Crypt X-1000
Inhaltszusammenfassung für MC Crypt X-1000

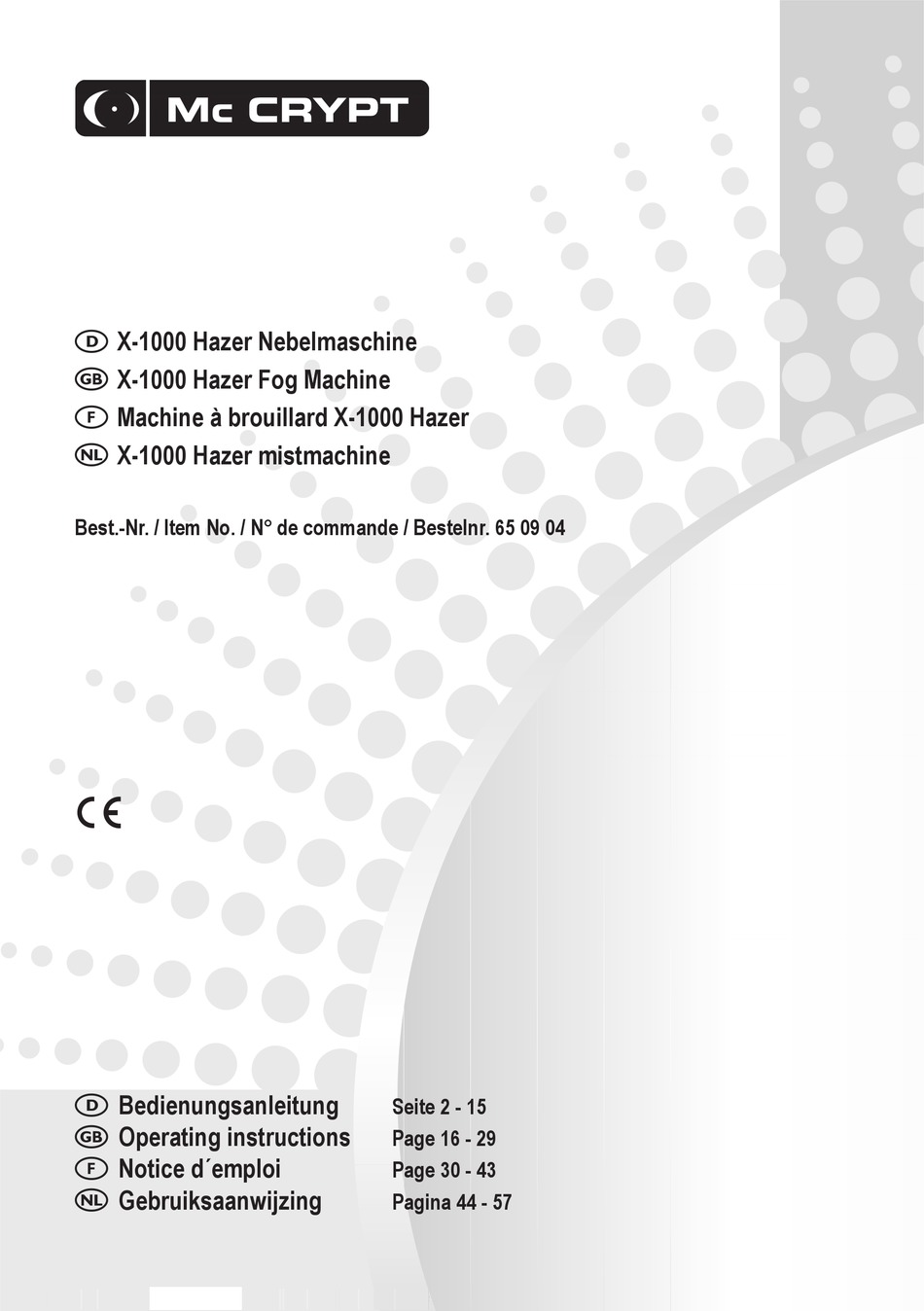

- Seite 1 X-1000 Hazer Nebelmaschine X-1000 Hazer Fog Machine Machine à brouillard X-1000 Hazer X-1000 Hazer mistmachine Best.-Nr. / Item No. / N° de commande / Bestelnr. 65 09 04 Bedienungsanleitung Seite 2 - 15 Operating instructions Page 16 - 29 Notice d´emploi...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1. Einführung ................................ 3 2. Bestimmungsgemäße Verwendung ........................4 3. Symbol-Erklärungen ............................4 4. Sicherheitshinweise ............................5 5. Produktbeschreibung ............................6 6. Lieferumfang ..............................6 7. Aufstellung ................................ 7 8. Elektrischer Anschluss ............................8 a) DMX-Anschluss ............................8 b) Anschluss der Fernbedienung ........................9 c) Netzanschluss .............................. -
Seite 3: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten. Bei technischen Fragen wenden Sie sich bitte an: Deutschland: Tel.-Nr.: 0 96 04 / 40 87 87 Fax-Nr.: 0180 5 / 31 21 10 (der Anruf kostet 14 ct/min inkl. MwSt. aus dem Festnetz. Mobilfunkhöchstpreis: 42 ct/min inkl. MwSt.) E-Mail: Bitte verwenden Sie unser Formular im Internet www.conrad.de, unter der Rubrik „Kontakt“. -
Seite 4: Bestimmungsgemäße Verwendung
2. Bestimmungsgemäße Verwendung Die Nebelmaschine dient dazu, eine geeignete Nebellüssigkeit durch Erhitzung zu verdampfen und hierdurch einen Nebeleffekt zu erzeugen. Dieses Produkt ist nur für den Anschluss an 220-240 V/50/60 Hz und nur für Schutzkontaktsteckdosen zugelassen. Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden. Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes, darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht geöffnet werden. Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten. Beachten Sie alle Sicherheits- und Montagehinweise dieser Bedienungsanleitung! 3. Symbol-Erklärungen Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag. -
Seite 5: Sicherheitshinweise
4. Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewähr- leistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung. Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicher- heitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewährlei- stung/Garantie. -
Seite 6: Produktbeschreibung
4. Sicherheitshinweise • Betreiben Sie das Gerät nicht unbeaufsichtigt. • Benutzen Sie das Gerät nicht in tropischem Klima. • Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug wer- den. • Beachten Sie auch die weiteren Sicherheitshinweise in den einzelnen Kapiteln dieser Anleitung. • In gewerblichen oder öffentlichen Einrichtungen sind zahlreiche Gesetze und Vorschriften, z.B. zur Unfallverhütung des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel usw. zu beachten. Sie als Betreiber müssen sich entsprechend bei den zuständigen Stellen und Behörden informieren und sind verantwortlich für die Einhaltung der geltenden Gesetze und Vorschriften. • Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung. 5. Produktbeschreibung Die Nebelmaschine eignet sich zum Einsatz bei Parties, in Diskotheken, in Bars oder bei Theateraufführungen. Durch den Nebel werden beeindruckende Effekte erzielt, die durch den Einsatz von farbigen Strahlern, Lasern oder Blitzstroboskopen noch verstärkt werden können. • Hohe Nebelleistung • Nebelmenge und Nebelintervall regelbar • Eingebauter Ventilator zur gleichmäßigen Nebelverteilung • DMX-Steuerung • Fernbedienung im Lieferumfang... -
Seite 7: Aufstellung
7. Aufstellung Die Installation des Gerätes darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist. Die Wartung, Bedienung und Inbetriebnahme dieses Produktes darf nur durch Personen ausgeführt werden, die entsprechend qualiiziert sind. Achten Sie bei der Auswahl des Aufstellortes Ihres Gerätes darauf, dass Erschütterungen, Vibrati- onen, Staub, Hitze, Kälte und Feuchtigkeit vermieden werden müssen. -
Seite 8: Elektrischer Anschluss
. Elektrischer Anschluss a) DMX-Anschluss Es können max. 32 Geräte in einer DMX-Kette betrieben werden, da ansonsten der Controller überlastet wird. Die maximale Gesamtlänge der DMX-Kette sollte 500 m nicht überschreiten. Bei der Verwendung von XLR-Mikrofonkabeln kann es zu Störungen bei der DMX-Signalübertragung kommen. -
Seite 9: Anschluss Der Fernbedienung
. Elektrischer Anschluss Aufbau einer Master-Slave-Kette Die Nebelmaschine kann alternativ zum Betrieb an einem DMX-Controller auch als Gerät in einer Master-Slave- Kette verwendet werden. Hierbei dient der eingebaute Controller des Master-Gerätes als Steuercontroller für die angeschlossenen Slave-Geräte. • Verbinden Sie den Anschluss DMX OUT des Master-Gerätes mit dem Anschluss DMX IN des ersten Slave-Ge- rätes. • Verbinden Sie den Anschluss DMX OUT des ersten Slave-Gerätes mit dem Anschluss DMX IN des folgenden Slave- Gerätes. -
Seite 10: Bedienung
9. Bedienung a) Allgemeines Ziehen Sie immer den Netzstecker, bevor Sie die Nebelmaschine befüllen. Füllen Sie niemals brennbare Flüssigkeiten in die Nebelmaschine ein oder fügen Sie diese der Nebellüssigkeit zu. Benutzen Sie ausschließlich geeignete Nebellüssigkeiten auf Wasserbasis (geeignete Nebellüssigleiten inden Sie im Conrad-Sortiment). Kippen Sie die Nebelmaschine nie, Nebellüssigkeit könnte austreten oder ins Geräteinnere gelangen und dort Schäden verursachen oder zu Gefahren für den Benutzer führen. -
Seite 11: Manuelle Bedienung
9. Bedienung b) Manuelle Bedienung Bedienung am Gerät • Drücken Sie die Taste FUNC, bis out im Display erscheint. • Stellen Sie mit den Pfeiltasten die gewünschte Nebelmenge ein und bestätigen Sie mit der Taste ENTER. F001 minimale Nebelmenge F100 maximale Nebelmenge Manueller Betrieb mit der Fernbedienung • Drücken Sie die grüne Taste MANUAL an der Fernbedienung. • Das Gerät nebelt solange Sie die Taste gedrückt halten. Dauerbetrieb mit der Fernbedienung • Drücken Sie die rote Taste CONT an der Fernbedienung. • Das Gerät nebelt dauernd, die rote Anzeige-LED leuchtet. • Stellen Sie die gewünschte Nebelmenge mit dem Regler VOLUME ein. • Um den Dauerbetrieb wieder abzuschalten, drücken Sie die rote Taste CONT an der Fernbedienung erneut. Intervall-Betrieb mit der Fernbedienung • Drücken Sie die gelbe Taste TIMER an der Fernbedienung. -
Seite 12: D) Master-Slave-Betrieb
9. Bedienung d) Master-Slave-Betrieb • Drücken Sie die Taste FUNC, bis SLNd angezeigt wird und drücken Sie die Taste ENTER. • Wählen Sie NASt mit den Pfeiltasten aus, um die Nebelmaschine als Master-Gerät zu deinieren (Steuerung über den eingebauten Controller). • Wählen Sie SLAv mit den Pfeiltasten aus, um die Nebelmaschine im Slave-Betrieb anzusteuern (Steuerung über den Controller des angeschlossenen Master-Gerätes). • Bestätigen Sie die Auswahl erneut mit der Taste ENTER. Wenn das Gerät als einziges Gerät (Stand alone) betrieben werden soll, muss es als Master-Gerät deiniert werden. -
Seite 13: A) Sicherungswechsel
10. Wartung a) Sicherungswechsel Ist ein Sicherungswechsel erforderlich, ist darauf zu achten, dass nur Sicherungen vom angegebenen Typ und Nenn- stromstärke (siehe Technische Daten) als Ersatz Verwendung inden. Ein Flicken von Sicherungen oder ein Überbrücken des Sicherungshalters ist unzulässig. • Nach erfolgter Netztrennung (Netzstecker ziehen und Netzleitung am Gerät abstecken!) hebeln Sie mit einem ge- eigneten Schraubendreher vorsichtig den Sicherungshalter am Netzanschluss POWER mit der defekten Sicherung heraus. • Entnehmen Sie die defekte Sicherung und ersetzen Sie sie mit einer Sicherung gleichen Typs. • Stecken Sie nun den Sicherungshalter mit der neuen Sicherung wieder vorsichtig in seine Halterung am Netzanschluss POWER. • Erst danach das Gerät wieder mit dem Netz verbinden und in Betrieb nehmen. b) Reinigung Trennen Sie das Gerät vor der Reinigung vom Stromversorgungsnetz und lassen Sie es abküh- len. -
Seite 14: Handhabung
11. Handhabung • Stecken Sie den Netzstecker niemals gleich dann in eine Netzsteckdose, wenn das Gerät von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen das Gerät zerstören. Lassen Sie das Gerät uneingesteckt auf Zimmertemperatur kommen. Warten Sie bis das Kondenswasser verdunstet ist. • Ziehen Sie Netzstecker nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den dafür vorgesehenen Grifflächen aus der Netzsteckdose. • Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netzsteckdose. • Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer den Netzstecker aus der Netzsteckdose. • Berühren Sie das Gerät niemals im Betrieb oder kurz danach in der Nähe der Nebelaustrittsöffnung, da es sich dort stark erhitzt. Es besteht Verbrennungsgefahr. • Verwenden Sie niemals verschmutzte Nebellüssigkeiten. Verschließen Sie den Tank und den Vorratsbehälter Ihrer Nebellüssigkeit immer sofort nach dem Befüllen wieder. • Entleeren Sie den Tank immer, bevor Sie das Gerät transportieren oder für längere Zeit nicht benutzen. -
Seite 15: Entsorgung
13. Entsorgung Elektronische Geräte sind Wertstoffe und dürfen nicht in den Hausmüll! Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Entleeren Sie den Tank, bevor Sie das Gerät entsorgen. 14. Technische Daten Betriebsspannung ..........220-240 V/50/60 Hz Leistungsaufnahme ..........600 W Sicherung ............F5AL/250V (5x20mm) Vorheizdauer ............ca. 2 min Tankinhalt ............1,2 l Nebelleistung ............max. 339 m³/min Nebellüssigkeitsverbrauch ........5 ml/min (bei voller Nebelleistung) DMX-Protokoll ............. DMX-512 DMX-Kanäle ............1 Anschlussleitung für Fernbedienung ....ca. 4,5 m Abmessungen ............477 x 225 x 208 mm Masse ..............4,6 kg...
