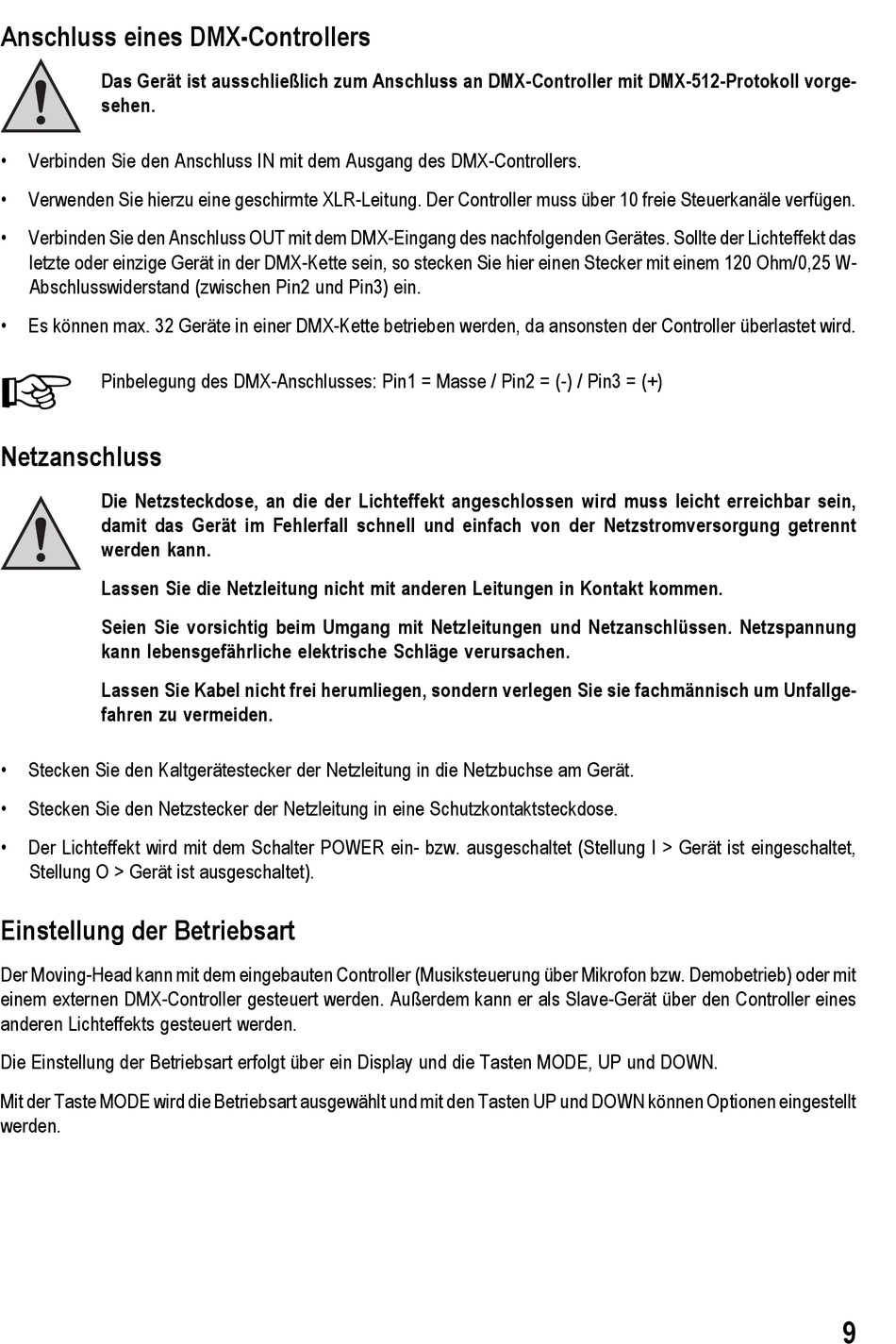

Anschluss eines DMX-Controllers
Das Gerät ist ausschließlich zum Anschluss an DMX-Controller mit DMX-512-Protokoll vorge-
sehen.
•
Verbinden Sie den Anschluss IN mit dem Ausgang des DMX-Controllers.
•
Verwenden Sie hierzu eine geschirmte XLR-Leitung. Der Controller muss über 10 freie Steuerkanäle verfügen.
•
Verbinden Sie den Anschluss OUT mit dem DMX-Eingang des nachfolgenden Gerätes. Sollte der Lichteffekt das
letzte oder einzige Gerät in der DMX-Kette sein, so stecken Sie hier einen Stecker mit einem 120 Ohm/0,25 W-
Abschlusswiderstand (zwischen Pin2 und Pin3) ein.
•
Es können max. 32 Geräte in einer DMX-Kette betrieben werden, da ansonsten der Controller überlastet wird.
Pinbelegung des DMX-Anschlusses: Pin1 = Masse / Pin2 = (-) / Pin3 = (+)
Netzanschluss
Die Netzsteckdose, an die der Lichteffekt angeschlossen wird muss leicht erreichbar sein,
damit das Gerät im Fehlerfall schnell und einfach von der Netzstromversorgung getrennt
werden kann.
Lassen Sie die Netzleitung nicht mit anderen Leitungen in Kontakt kommen.
Seien Sie vorsichtig beim Umgang mit Netzleitungen und Netzanschlüssen. Netzspannung
kann lebensgefährliche elektrische Schläge verursachen.
Lassen Sie Kabel nicht frei herumliegen, sondern verlegen Sie sie fachmännisch um Unfallge-
fahren zu vermeiden.
•
Stecken Sie den Kaltgerätestecker der Netzleitung in die Netzbuchse am Gerät.
•
Stecken Sie den Netzstecker der Netzleitung in eine Schutzkontaktsteckdose.
•
Der Lichteffekt wird mit dem Schalter POWER ein- bzw. ausgeschaltet (Stellung I > Gerät ist eingeschaltet,
Stellung O > Gerät ist ausgeschaltet).
Einstellung der Betriebsart
Der Moving-Head kann mit dem eingebauten Controller (Musiksteuerung über Mikrofon bzw. Demobetrieb) oder mit
einem externen DMX-Controller gesteuert werden. Außerdem kann er als Slave-Gerät über den Controller eines
anderen Lichteffekts gesteuert werden.
Die Einstellung der Betriebsart erfolgt über ein Display und die Tasten MODE, UP und DOWN.
Mit der Taste MODE wird die Betriebsart ausgewählt und mit den Tasten UP und DOWN können Optionen eingestellt
werden.
9
