DUOMATIC 50 G Bedienungsanleitung

Bedienungsanleitung

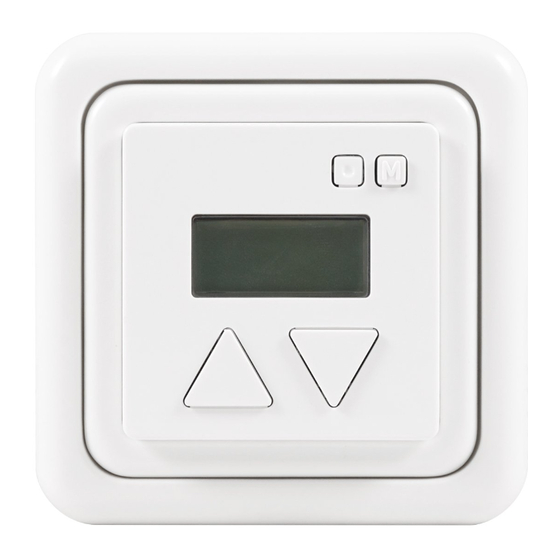

Die Zeitschaltuhr DUOMATIC 50 G ist
mit allen Standard-Schalterprogrammen
mit dem Rahmen-Ausschnitt 50mm x
50mm (nach DIN 49075) kompatibel.
Reset Mode
Aufbau des Displays
Anschlussbild
Technische Geräte-Daten
Betriebsnennspannung:
Schaltspannung:
Schaltkontaktbelastung:
Temperaturbereich:
Verfahrzeit:
Umschaltverzögerung:
Ganggenauigkeit:
Gangreserve :
Schutzgrad:
Schutzklasse:
Konformität:
ACHTUNG! Arbeiten am 230V - Netz dürfen nur von autorisiertem Fachpersonal durchgeführt werden!
Taste AB < 1 sek.
Taste AB > 1 sek.
Taste AUF < 1 sek.
Taste AUF > 1 sek.
Taste Mode > 2 sek.
Taste Mode < 2 sek.
Taste Reset
Taste Mode > 2 sek.
drücken
Mit den Tasten AUF
oder AB die Uhrzeit
einstellen
Mit der Mode-Taste
kurz bestätigen
Mit den Tasten AUF
oder AB die AUF-Zeit
einstellen
Mit der Mode-Taste
kurz bestätigen
Mit den Tasten AUF
oder AB die AB-Zeit
einstellen
Mit der Mode-Taste
kurz bestätigen
Das Drücken der RESET- Taste bewirkt eine Rückstellung der
eingegebenen Werte auf die Werkseinstellung:
Tagesprogramm:
Uhrzeit:
Beim Drücken der Mode-Taste werden die möglichen Funktions-Modi
nacheinander durchgeschaltet. Es stehen Ihnen 3 Modi zur Auswahl:
man
auto
Im Automatik- Modus wird der Rollladen zu den vorprogrammierten
Schaltzeiten automatisch aufgezogen oder abgesenkt.
230V / 50Hz
250V AC
3A (cos phi=1)
Kurzes Tippen der Richtungstasten ( bis 1 sek.) dient der Schrägstellung
-5°C bis +45°C
von Jalousie- Lamellen. Der Automatik- Modus wird dabei nicht verlassen.
2,5 min.
mind. 0,5sek.
< 5sek/Tag
Bei der Aktivierung des Zufallsgenerators verschieben sich die
≥ 1 Stunde
programmierten AUF- und AB-Fahrzeiten zufällig um 1-31 Minuten nach
IP20
hinten.
II
CE
Bedienung der Zeitschaltuhr
Tippbetrieb; oder STOP bei laufendem Motor
AB-Fahrbefehl für 2,5 Minuten.
Tippbetrieb; oder STOP bei laufendem Motor
AUF-Fahrbefehl für 2,5 Minuten.
Aktivierung des Programmier-Modus
Ändern des Betriebsmodus (manueller Modus;
Automatik; Zufalls-Automatik)
Geräte-Initialisierung (Neustart); das Gerät wird
auf Werkseinstellungen zurückgesetzt
Programmierung der Zeitschaltuhr
Die Uhrzeit blinkt. Nach Neuinitialisierung und
RESET blinkt die Werkseinstellung (=> 12:00h)
Sobald die AUF- oder Ab- Taste gedrückt wird,
blinkt die Anzeige nicht mehr. Bei dauerhaft ge-
drückter AUF- oder AB-Taste beschleunigt sich
der Uhrzeit-Durchlauf bis zu halbstündigen
Schritten
Aktuelle AUF-Zeit wird angezeigt. Pfeil AUF
blinkt. Nach Neuinitialisierung: Werkseinstellung
AUF-Zeit (=> 07:00h)
Bei dauerhaft gedrückter AUF- oder AB-Taste
beschleunigt sich der Uhrzeit-Durchlauf bis zu
halbstündigen Schritten. Pfeil AUF blinkt.
Aktuelle AB-Zeit wird angezeigt. Pfeil AB blinkt .
Nach der Neuinitialisierung: Werkeinstellung AB-
Zeit (=> 21:00h)
Bei dauerhaft gedrückter AUF- oder AB-Taste
beschleunigt sich der Uhrzeit-Durchlauf bis zu
halbstündigen Schritten. Pfeil AB blinkt.
Programmier-Modus wird verlassen; Uhrzeit und
ausgewählter Modus werden angezeigt
Werkseinstellungen
AUF 07:00h, AB 21:00h
12:00h
Mögliche Funktions- Modi
Manuelle Steuerung
Automatik ( Tagesprogramm )
Automatik + Zufallsgenerator
Tippbetrieb
Zufallsgenerator
DUOMATIC 50 G
