DUOMATIC 50 A Bedienungsanleitung

Bedienungsanleitung

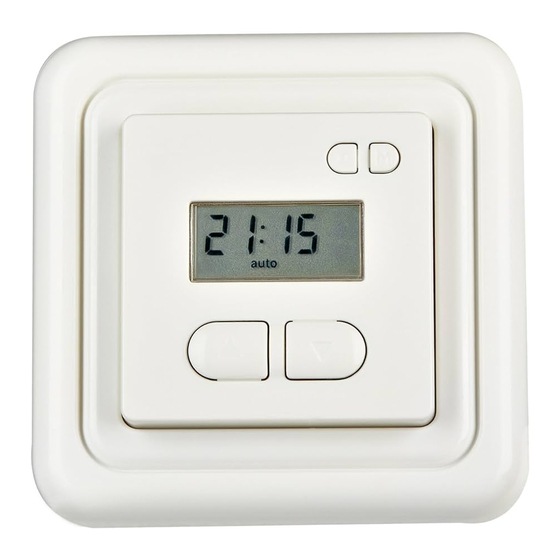

DUOMATIC 50 A ist eine elektronische
Zeitschaltuhr zur Steuerung eines 230V-
Jalousie- bzw. Rollladenantriebes.
Reset Mode
Aufbau des Displays
Anschlussbild
Technische Geräte-Daten
Betriebsnennspannung:
Schaltspannung:
Schaltkontaktbelastung:
Temperaturbereich:
Verfahrzeit:
Umschaltverzögerung:
Ganggenauigkeit:
Gangreserve :
Schutzgrad:
Schutzklasse:
ACHTUNG! Arbeiten am 230V - Netz dürfen nur von autorisiertem Fachpersonal durchgeführt werden!
Taste AB < 1 sek.
Taste AB > 1 sek.
Taste AUF < 1 sek.
Taste AUF > 1 sek.
Taste Mode > 2 sek.
Taste Mode < 2 sek.
Taste Reset
Achtung: Bei der ersten Inbetriebnahme der Zeitschaltuhr oder nach einer
längeren Unterbrechung der Stromversorgung ist die Zeitschaltuhr erst nach
dem Beenden interner Tests (ca. 10 sek.) bedienbar.
Taste Mode > 2 sek.
drücken
Mit den Tasten AUF
oder AB die Uhrzeit
einstellen
Mit der Mode-Taste
kurz bestätigen
Mit den Tasten AUF
oder AB die AUF-Zeit
einstellen
Mit der Mode-Taste
kurz bestätigen
Mit den Tasten AUF
oder AB die AB-Zeit
einstellen
Mit der Mode-Taste
kurz bestätigen
Das Drücken der RESET- Taste bewirkt eine Rückstellung der
eingegebenen Werte auf die Werkseinstellung:
Tagesprogramm:
Uhrzeit:
Betriebsart:
Beim Drücken der Mode-Taste werden die möglichen Betriebsarten
nacheinander durchgeschaltet. Es stehen 3 Betriebsarten zur Auswahl:
man
auto
In Betriebsart „Automatik" wird der Rollladen zu den vorprogrammierten
Schaltzeiten automatisch aufgezogen oder abgesenkt.
230V / 50Hz
250V AC
3A (cos phi=1)
-5°C bis +45°C Kurzes Tippen der Richtungstasten ( bis 1 sek.) dient der Schrägstellung
2,5 min. von Jalousie- Lamellen. Der Automatik- Modus wird dabei nicht verlassen.
mind. 0,5sek.
< 5sek./ Tag
≥ 1 Stunde
Bei aktiviertem Zufallsgenerator verschieben sich die programmierten
IP 20
AUF- und AB-Fahrzeiten zufällig um 1-31 Minuten nach hinten.
II
Bedienung der Zeitschaltuhr
Tippbetrieb; oder STOP bei laufendem Motor
AB-Fahrbefehl für 2,5 Minuten.
Tippbetrieb; oder STOP bei laufendem Motor
AUF-Fahrbefehl für 2,5 Minuten.
Aktivierung des Programmier-Modus
Änderung der Betriebsart (manueller Modus;
Automatik; Zufalls-Automatik)
Geräte-Initialisierung (Neustart); das Gerät wird
auf Werkseinstellungen zurückgesetzt
Programmierung der Zeitschaltuhr
Die Uhrzeit blinkt. Nach Neuinitialisierung und
RESET blinkt die Werkseinstellung (=> 12:00h)
Sobald die AUF- oder Ab- Taste gedrückt wird,
blinkt die Anzeige nicht mehr. Bei dauerhaft
gedrückter AUF- oder AB-Taste wird der Uhrzeit-
Durchlauf beschleunigt.
Aktuelle AUF-Zeit wird angezeigt. Pfeil AUF
blinkt. Nach Neuinitialisierung: Werkseinstellung
AUF-Zeit (=> 07:00h)
Bei dauerhaft gedrückter AUF- oder AB-Taste
beschleunigt sich der Uhrzeit-Durchlauf bis zu
halbstündigen Schritten. Pfeil AUF blinkt.
Aktuelle AB-Zeit wird angezeigt. Pfeil AB blinkt.
Nach der Neuinitialisierung: Werkeinstellung AB-
Zeit (=> 21:00h)
Bei dauerhaft gedrückter AUF- oder AB-Taste
beschleunigt sich der Uhrzeit-Durchlauf bis zu
halbstündigen Schritten. Pfeil AB blinkt.
Programmier-Modus wird verlassen; Uhrzeit und
ausgewählter Modus werden angezeigt
Werkseinstellungen
AUF 07:00h, AB 21:00h
12:00h
man
Mögliche Betriebsarten
Manuelle Steuerung
Automatik ( Tagesprogramm )
Automatik + Zufallsgenerator
Tippbetrieb
Zufallsgenerator
DUOMATIC 50 A
