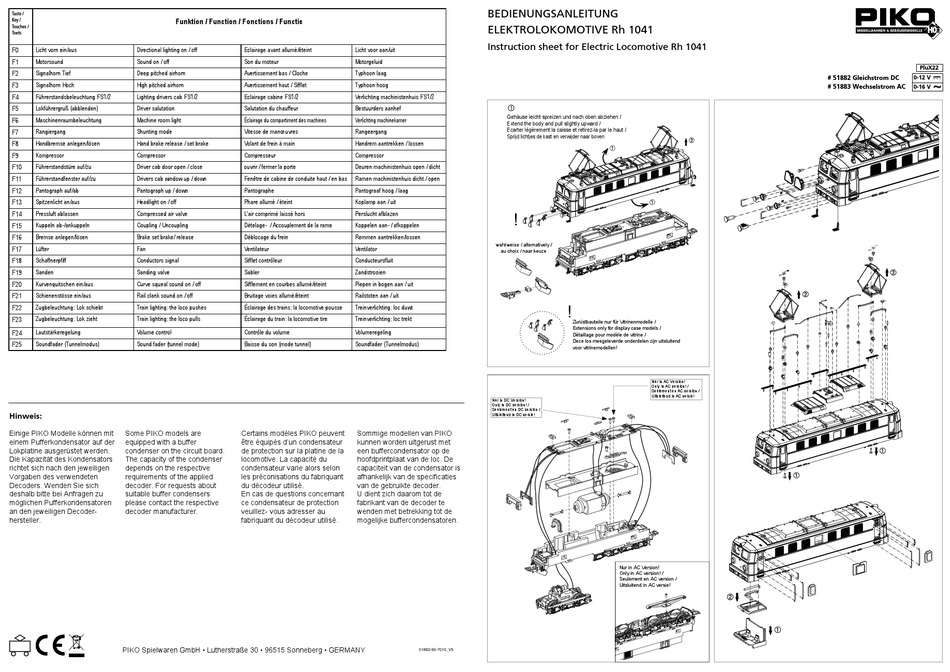

PIKO Rh 1041 Bedienungsanleitung

Taste /
Funktion / Function / Fonctions / Functie
Key /
Touches /
Toets
F0
Licht vorn ein/aus Directional lighting on / off
F1 Motorsound Sound on / off
F2 Signalhorn Tief Deep pitched airhorn
F3 Signalhorn Hoch High pitched airhorn
F4 Führerstandsbeleuchtung FS1/2 Lighting drivers cab FS1/2
F5
Lokführergruß (abblenden) Driver salutation
F6 Maschinenraumbeleuchtung Machine room light
F7 Rangiergang Shunting mode
F8
Handbremse anlegen/lösen Hand brake release / set brake
F9 Kompressor Compressor
F10
Führerstandstüre auf/zu Driver cab door open / close
F11 Führerstandfenster auf/zu Drivers cab window up / down
F12 Pantograph auf/ab Pantograph up / down
F13
Spitzenlicht an/aus Headlight on / off
F14 Pressluft ablassen Compressed air valve
F15 Kuppeln ab-/ankuppeln Coupling / Uncoupling
F16 Bremse anlegen/lösen Brake set brake/ release
F17 Lüfter Fan
F18
Schaffnerpfiff Conductors signal
F19 Sanden Sanding valve
F20 Kurvenquitschen ein/aus Curve squeal sound on / off
F21 Schienenstösse ein/aus Rail clank sound on / off
F22 Zugbeleuchtung: Lok schiebt Train lighting: the loco pushes
F23
Zugbeleuchtung: Lok zieht Train lighting: the loco pulls
F24 Lautstärkeregelung Volume control
F25
Soundfader (Tunnelmodus) Sound fader (tunnel mode)
Hinweis:
Einige PIKO Modelle können mit Some PIKO models are
einem Pufferkondensator auf der equipped with a buffer
Lokplatine ausgerüstet werden. condenser on the circuit board.
Die Kapazität des Kondensators The capacity of the condenser
richtet sich nach den jeweiligen depends on the respective
Vorgaben des verwendeten requirements of the applied
Decoders. Wenden Sie sich decoder. For requests about
deshalb bitte bei Anfragen zu suitable buffer condensers
möglichen Pufferkondensatoren please contact the respective
an den jeweiligen Decoder- decoder manufacturer.
hersteller.
PIKO Spielwaren GmbH • Lutherstraße 30 • 96515 Sonneberg • GERMANY
Eclairage avant allumé/éteint Licht voor aan/uit
Son du moteur Motorgeluid
Avertissement bas / Cloche Typhoon laag
Avertissement haut / Sifflet Typhoon hoog
Eclairage cabine FS1/2 Verlichting machinistenhuis FS1/2
Salutation du chauffeur Bestuurders aanhef
Éclairage du compartiment des machines Verlichting machinekamer
Vitesse de manœuvres Rangeergang
Volant de frein à main Handrem aantrekken / lossen
Compresseur Compressor
ouvrir / fermer la porte Deuren machinistenhuis open / dicht
Fenêtre de cabine de conduite haut / en bas Ramen machinistenhuis dicht / open
Pantographe Pantograaf hoog / laag
Phare allumé / éteint Koplamp aan / uit
L'air comprimé laissé hors Perslucht afblazen
Dételage- / Accouplement de la rame Koppelen aan- / afkoppelen
Déblocage du frein Remmen aantrekken/lossen
Ventilateur Ventilator
Sifflet contrôleur Conducteursfluit
Sabler Zandstrooien
Sifflement en courbes allumé/éteint Piepen in bogen aan / uit
Bruitage voies allumé/éteint Railstoten aan / uit
Éclairage des trains: la locomotive pousse Treinverlichting: loc duwt
Éclairage du train: la locomotive tire Treinverlichting: loc trekt
Contrôle du volume Volumeregeling
Baisse du son (mode tunnel) Soundfader (Tunnelmodus)
Certains modèles PIKO peuvent Sommige modellen van PIKO
être équipés d'un condensateur kunnen worden uitgerust met
de protection sur la platine de la een buffercondensator op de
locomotive. La capacité du hoofdprintplaat van de loc. De
condensateur varie alors selon capaciteit van de condensator is
les préconisations du fabriquant afhankelijk van de specificaties
du décodeur utilisé. van de gebruikte decoder.
En cas de questions concernant U dient zich daarom tot de
ce condensateur de protection fabrikant van de decoder te
veuillez- vous adresser au wenden met betrekking tot de
fabriquant du décodeur utilisé. mogelijke buffercondensatoren.
51882-90-7010_V5
BEDIENUNGSANLEITUNG

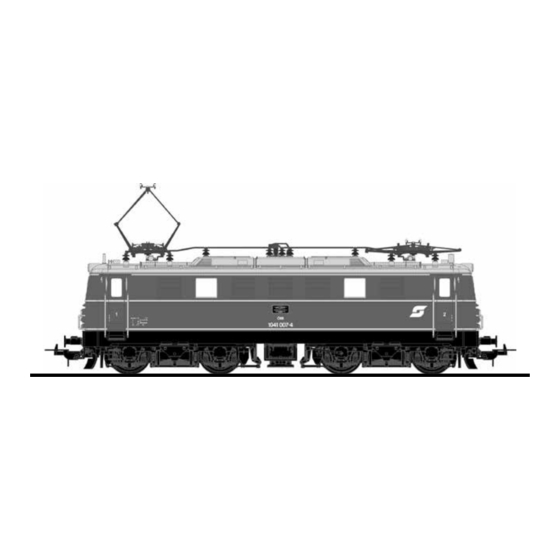

ELEKTROLOKOMOTIVE Rh 1041
Instruction sheet for Electric Locomotive Rh 1041

Gehäuse leicht spreizen und nach oben abziehen /
Extend the body and pull slightly upward /
Ecarter légèrement la caisse et retirez-la par le haut /
Sprijd lichtjes de kast en verwijder naar boven
!
wahlweise / alternatively /
au choix / naar keuze
!
Zurüstbauteile nur für Vitrinenmodelle /
Extensions only for display case models /
Détaillage pour modèle de vitrine /
Deze los meegeleverde onderdelen zijn uitsluitend
voor vitrinemodellen!
Nur in AC Version!
Only in AC version! /
Seulement en AC version /
Uitsluitend in AC versie!
Nur in DC Version!
Only in DC version! /
Seulement en DC version /
Uitsluitend in DC versie!
Nur in AC Version!
Only in AC version! /
Seulement en AC version /
Uitsluitend in AC versie!
PluX22
# 51882 Gleichstrom DC 0-12 V
# 51883 Wechselstrom AC 0-16 V
