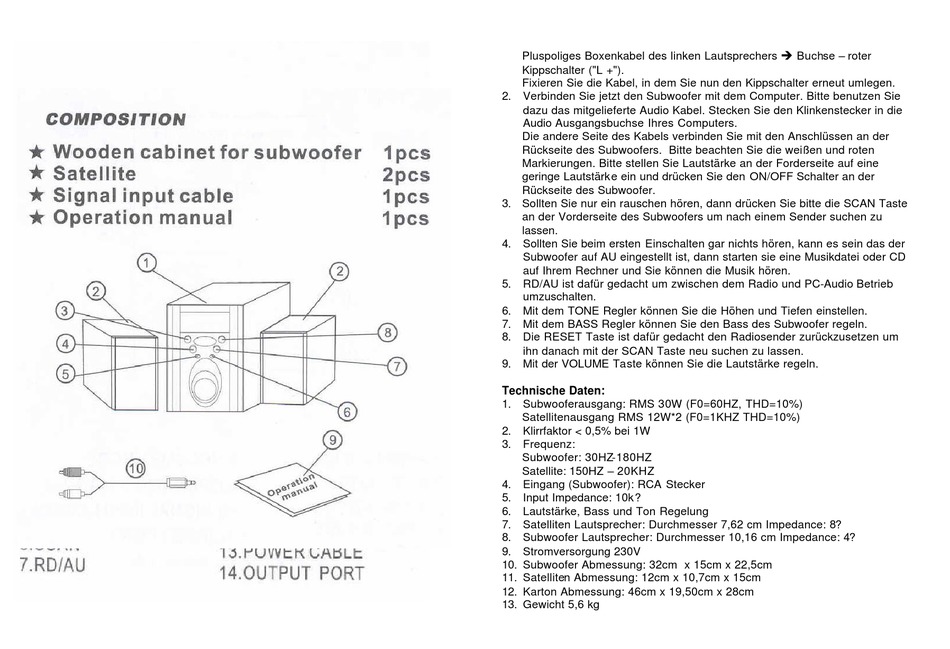

X4-TECH FREESTYLE Bedienungsanleitung Seite 5

Pluspoliges Boxenkabel des linken Lautsprechers è Buchse – roter
Kippschalter ("L +").
Fixieren Sie die Kabel, in dem Sie nun den Kippschalter erneut umlegen.
2. Verbinden Sie jetzt den Subwoofer mit dem Computer. Bitte benutzen Sie
dazu das mitgelieferte Audio Kabel. Stecken Sie den Klinkenstecker in die
Audio Ausgangsbuchse Ihres Computers.
Die andere Seite des Kabels verbinden Sie mit den Anschlüssen an der
Rückseite des Subwoofers. Bitte beachten Sie die weißen und roten
Markierungen. Bitte stellen Sie Lautstärke an der Forderseite auf eine
geringe Lautstärke ein und drücken Sie den ON/OFF Schalter an der
Rückseite des Subwoofer.
3. Sollten Sie nur ein rauschen hören, dann drücken Sie bitte die SCAN Taste
an der Vorderseite des Subwoofers um nach einem Sender suchen zu
lassen.
4. Sollten Sie beim ersten Einschalten gar nichts hören, kann es sein das der
Subwoofer auf AU eingestellt ist, dann starten sie eine Musikdatei oder CD
auf Ihrem Rechner und Sie können die Musik hören.
5. RD/AU ist dafür gedacht um zwischen dem Radio und PC-Audio Betrieb
umzuschalten.
6. Mit dem TONE Regler können Sie die Höhen und Tiefen einstellen.
7. Mit dem BASS Regler können Sie den Bass des Subwoofer regeln.
8. Die RESET Taste ist dafür gedacht den Radiosender zurückzusetzen um
ihn danach mit der SCAN Taste neu suchen zu lassen.
9. Mit der VOLUME Taste können Sie die Lautstärke regeln.
Technische Daten:
1. Subwooferausgang: RMS 30W (F0=60HZ, THD=10%)
Satellitenausgang RMS 12W*2 (F0=1KHZ THD=10%)
2. Klirrfaktor < 0,5% bei 1W
3. Frequenz:
Subwoofer: 30HZ-180HZ
Satellite: 150HZ – 20KHZ
4. Eingang (Subwoofer): RCA Stecker
5. Input Impedance: 10k?
6. Lautstärke, Bass und Ton Regelung
7. Satelliten Lautsprecher: Durchmesser 7,62 cm Impedance: 8?
8. Subwoofer Lautsprecher: Durchmesser 10,16 cm Impedance: 4?
9. Stromversorgung 230V
10. Subwoofer Abmessung: 32cm x 15cm x 22,5cm
11. Satelliten Abmessung: 12cm x 10,7cm x 15cm
12. Karton Abmessung: 46cm x 19,50cm x 28cm
13. Gewicht 5,6 kg
