X4-TECH FREESTYLE Bedienungsanleitung Seite 4

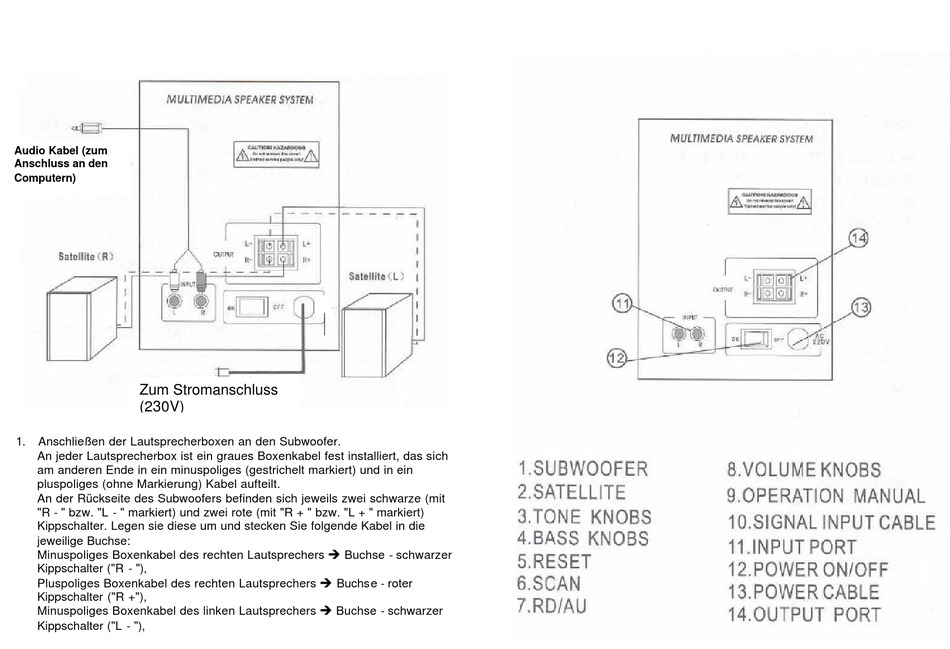

Subwoofer-system 2.1
Audio Kabel (zum
Anschluss an den
Computern)
Zum Stromanschluss
(230V)
1. Anschließen der Lautsprecherboxen an den Subwoofer.
An jeder Lautsprecherbox ist ein graues Boxenkabel fest installiert, das sich
am anderen Ende in ein minuspoliges (gestrichelt markiert) und in ein
pluspoliges (ohne Markierung) Kabel aufteilt.
An der Rückseite des Subwoofers befinden sich jeweils zwei schwarze (mit
"R - " bzw. "L - " markiert) und zwei rote (mit "R + " bzw. "L + " markiert)
Kippschalter. Legen sie diese um und stecken Sie folgende Kabel in die
jeweilige Buchse:
Minuspoliges Boxenkabel des rechten Lautsprechers è Buchse - schwarzer
Kippschalter ("R - "),
Pluspoliges Boxenkabel des rechten Lautsprechers è Buchse - roter
Kippschalter ("R +"),
Minuspoliges Boxenkabel des linken Lautsprechers è Buchse - schwarzer
Kippschalter ("L - "),
