Verbindung Über Digital Audio/Video; Verbindung Der Lautsprecher - Eltax AVR-280 Bedienungsanleitung

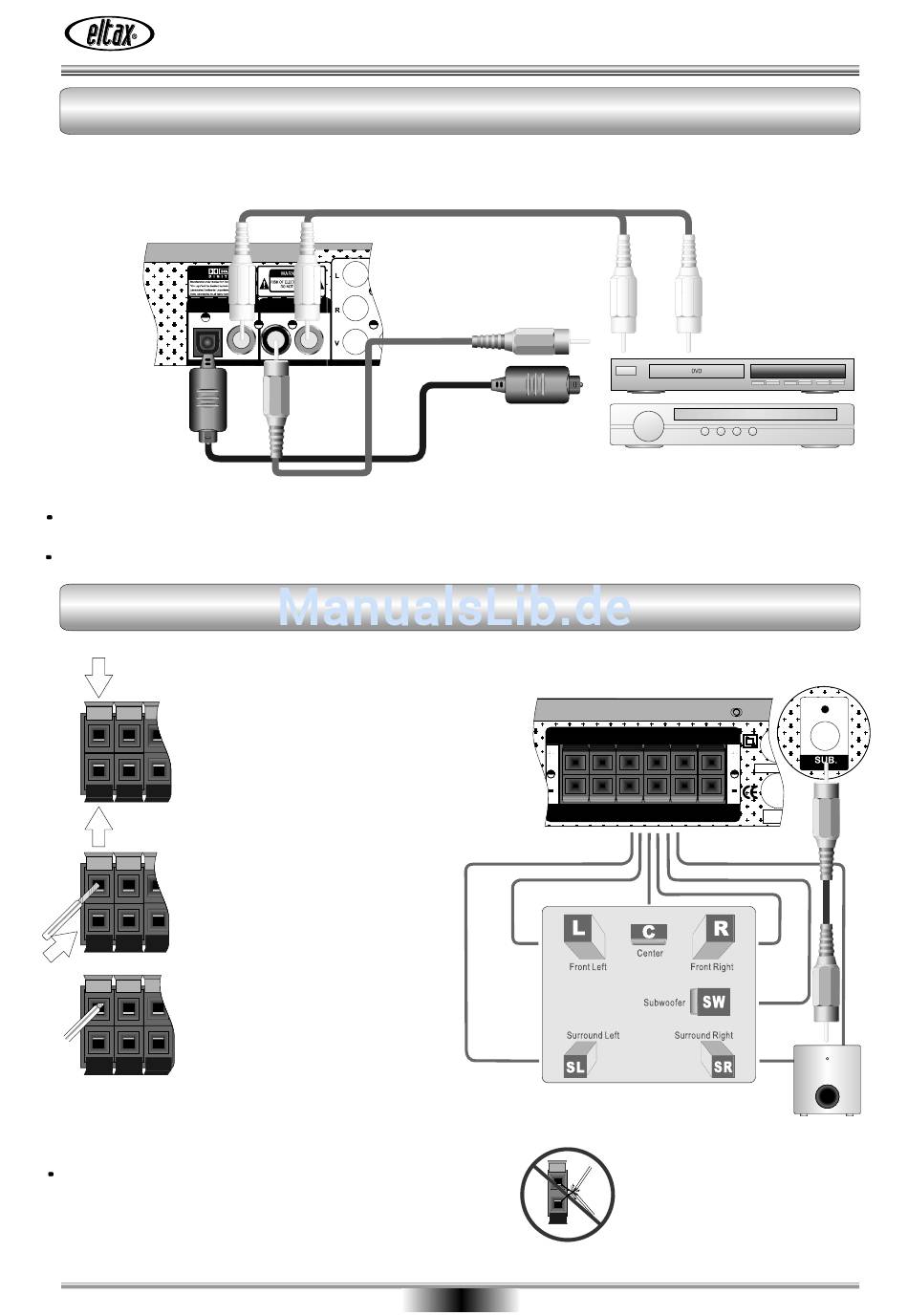

Verbindung über digital Audio/Video
Verbinden Sie den coaxialen oder den optischen Digitalausgang von Ihrem DVD-Player mit einem
entsprechenden Digitaleingang des AV-Receivers (OPT/COAX). Benutzen Sie immer den zugehörigen
Videoeingang! Schalten Sie mit der Input-Taste auf die entsprechende Signalquelle um.
R
OPT. VIDEO COAX VIDEO
DIGITAL 1
Die meisten DVD-Player mit digitalem Ausgang sind werkseitig auf das PCM-Datenformat eingestellt
Bitte vergewissern Sie sich, dass der DVD-Player im Setup entsprechend konfiguriert wurde.
Das Videosignal kann auch direkt vom DVD-Player an Ihr TV-Gerät geleitet werden.

Verbindung der Lautsprecher

Entfernen Sie ca. 15mm der
Kabelisolierung.
Verdrillen Sie die Litze sorgfältig.
Öffnen Sie die Anschlussklemme, indem Sie
auf die kleine Taste drücken.
OPT. VIDEO COAX VIDEO
Führen Sie die abisolierten und verdrillten
Kabelenden in die Öffnungen.
Lassen Sie die Taste wieder los.
DIGITAL 1 DIGITAL 2
Verbinden Sie auf diese Weise die
einzelnen Lautsprecherausgänge mit
den entsprechenden Lautsprechern.
Achten Sie dabei auf die korrekte
Polarität. Verbinden Sie immer die
rot markierte Klemme am Gerät mit
der markierten Ader der
Anschlussleitung und die schwarz
markierte Klemme mit der nicht
markierten Ader.
Am Subwoofer (SUB.) haben Sie die Möglichkeit, einen aktiven Subwoofer anzuschliessen!
Um Schäden an der Elektronik zu vermeiden,
vergewissern Sie sich, dass sich die beiden Pole der
Lautsprecherkabel nicht berühren können.
