Inhaltszusammenfassung für Eltax AVR-280

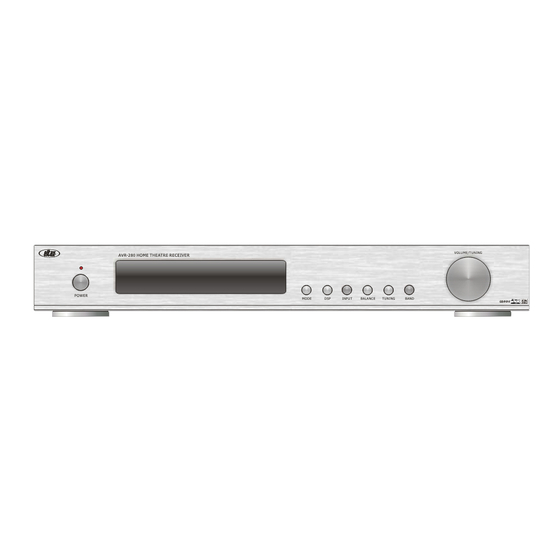

- Seite 1 AV-RECEIVER AVR-280 VOLUME/TUNING AVR-280 HOME THEATRE RECEIVER POWER INPUT BALANCE MODE TUNING BAND...
-
Seite 2: Inhaltsverzeichnis
INHALT INHALT BEDIENUNG UND FUNKTIONEN Inhalt Ein- und Ausschalten, Standby Wählen der Eingangsquelle Einstellen der Lautsprecher WICHTIGE HINWEISE DSP, Mode, Mute Und Bass Boost Auswahl des Eingangssignals Wichtige Sicherheitshinweise Radiobetrieb (Tuner) Sendersuchlauf manuell/ automatisch ZUBEHÖR Sender speichern Sender auswählen und RDS Zubehör Auswahl digital optical/ coaxial Auswahl analog AUX1/ AUX2... -
Seite 3: Wichtige Hinweise
WICHTIGE HINWEISE Herzlichen Glückwunsch zum Erwerb dieses Gerät. Bitte lesen Sie in Ihrem eigenen Interesse diese Bedienungsanleitung aufmerksam durch, damit Sie Fehlfunktionen und Beschädigungen vermeiden und somit lange Fruede an diesem Produkt haben. 1: Setzen Sie das Gerät niemals direkter 9: Die Reinigung des Gerätes sollte nur mit einem Sonneneinstrahlung, hoher Feuchtigkeit, Staubtuch oder einem leicht angefeuchteten... -
Seite 4: Zubehör
1 x Betriebsanleitung AV-RECEIVER AVR-280 VOLUME/TUNING AVR-280 HOME THEATRE RECEIVER POWER MODE INPUT BALANCE TUNING BAND Instruction manual Diese Betriebsanleitung enthält alles, was Sie über Ihren ELTAX AVR-280 Receiver wissen sollten! Lesen Sie bitte vor Inbetriebnahme diese Anleitung sorgfältig durch! -
Seite 5: Fernbedienung
Entnehmen Sie die Batterien aus der Fernbedienung, wenn Sie diese für längere Zeit nicht benutzen, um Korrosionen zu vermeiden. Benutzung der Fernbedienung VOLUME/TUNING Richten Sie die Fernbedienung auf den Remote- AVR-280 HOME THEATRE RECEIVER Sensor des Gerätes. Wenn das Signal der POWER MODE INPUT... -
Seite 6: Funktionen Der Fernbedienung
AUTO AUX 2 BASS BOOST MUTE TUNING - Tuner Memory VOLUME Mono/Stereo (FM) AVR-280 Night (Dynamic Compression) Test Mode [Stereo/PL II Musik/ PL II Movie, DTS/ Dolby Digital] Surround delay + Surround delay - Preset + Bass Boost Volume increase Einige Funktionen des AV-Receivers können nur mit Hilfe der Fernbedienung ausgeführt werden. -
Seite 7: Gerätefront Und Anschlüsse
GERÄTEFRONT UND ANSCHLÜSSE Geräterfront VOLUME/TUNING AVR-280 HOME THEATRE RECEIVER POWER MODE INPUT BALANCE TUNING BAND POWER On/Off Balance Standby LED Tuning Remotecontrol sensor Band Display Multijog Mode (Dolby Digital, DTS, PL II Movie, PL II Music, Stereo) DSP Program Input Anschlüsse... -
Seite 8: Systemanschluss
übertragen. Hierbei kommen Sie in den Genuss, Filme in Dolby Surround zu geniessen, sofern diese codiert ausgestrahlt werden. Digital Audio/Video in Active subwoofer output SCART input/output AV RECEIVER CEN. AVR-280 ITEM NR.: 11040.01 220-240V~ 50/60Hz 200W MAX OPT. VIDEO COAX VIDEO FUSE T 1A... -
Seite 9: Verbindung Über Analog Audio/Video
Verbinden Sie die Audio und Video-Buchsen der Videokamera mit Hilfe eines Audio-Videoverbindungskabels mit Ihrem ELTAX AV-Receiver. Da Sie das Videobild über Ihr Fernsehgerät sehen möchten, müssen Sie auch die Videoverbindung zum TV-Gerät herstellen. Verwerden Sie hierzu das Scartkabel, wie in der Abbildung dargestellt. -
Seite 10: Verbindung Über Digital Audio/Video
Verbinden Sie den coaxialen oder den optischen Digitalausgang von Ihrem DVD-Player mit einem entsprechenden Digitaleingang des AV-Receivers (OPT/COAX). Benutzen Sie immer den zugehörigen Videoeingang! Schalten Sie mit der Input-Taste auf die entsprechende Signalquelle um. Video cable AV RECEIVER CEN. AVR-280 11040.01 ITEM NR.: 220-240V~ 50/60Hz 200W MAX OPT. VIDEO COAX VIDEO... -
Seite 11: Positionierung Der Lautsprecherboxen
SYSTEMANSCHLUSS Positionierung der Lautsprecherboxen Bevor Sie die Lautsprecher anschließen, sollten Sie diese korrekt platzieren. Die korrekte Aufstellung ist wichtig für den optimalen Hörgenuss. Die perfekte Aufstellung der Boxen hängt von den Eigenschaften des Raumes und der Wände ab. Das Bild unten zeigt ein Beispiel für die Lautsprecheraufstellung. 1. -
Seite 12: Montage Und Aufstellung Der Mw- Rahmenantenne
Empfang erreichen - möglichst weit entfernt von dem System, Fernsehgerät und Kabeln. Falls Sie keinen befriedigenden Empfang erreichen können, benutzen Sie eine Außenantenne. Anschluss der MW-Rahmenantenne AV RECEIVER AVR-280 ITEM NR.: 11040.01 220-240V~ 50/60Hz 200W MAX OPT. VIDEO COAX VIDEO... -
Seite 13: Anschluss & Positionierung Der Ukw-Innenantenne
Anschluss & Positionierung der UKW-Innenantenne Verbinden Sie die UKW-Innenantenne mit dem mit bezeichneten Antennenanschluss. Stecken Sie hierfür den Kabelschuh auf den Stift in der Mitte der Anschlussbuchse. AV RECEI AVR-280 ITEM NR.: 11040.0 OPT. VIDEO COAX VIDEO DIGITAL DIGITAL AUX 1 AUX 2 Stellen Sie einen Sender ein und positionieren Sie die Antenne so, dass der Empfang möglichst gut und die Verzerrungen möglichst gering sind. -
Seite 14: Verbinden Mit Dem Stromnetz
SYSTEMANSCHLUSS Verbinden mit dem Stromnetz AV RECEIVER CEN. AVR-280 ITEM NR.: 11040.01 220-240V~ 50/60Hz 200W MAX OPT. VIDEO COAX VIDEO FUSE T 1A SPEAKER OUTPUT TERMINAL 220-240V 220-240V DIGITAL DIGITAL AUX 1 AUX 2 SCART IN/OUT ~50/60Hz ~50/60Hz Verbinden Sie das Gerät erst dann mit dem Stromnetz, wenn alle anderen Systemverbindungen hergestellt sind. -
Seite 15: Bedienung Und Funktionen
In diesem Bereitschaftszustand reagiert das Gerät nur noch auf die Standby- Taste der Fernbedienung. Um das Gerät auszuschalten, damit keine Stromaufnahme mehr stattfindet, schalten Sie es bitte mit dem Netzschalter aus. VOLUME/TUNING AVR-280 HOME THEATRE RECEIVER STANDBY POWER MODE INPUT... -
Seite 16: Einstellen Der Lautsprecher
MUTE TUNING - Gerätefront und anschliessend benutzen Sie den VOLUME Multijog [2], um die Lautstärke aller Kanäle AVR-280 anzupassen. Sie können mit dieser Prozedur die Balance der Frontlautsprecher, die Lautstärke vom Center, dem Subwoofer und Rearlautsprechern steuern. Drücken Sie die “SPK MODE” Taste bis am Display VOLUME/TUNING “SPK CON 1”* oder “SPK CON 2”** erscheint. -
Seite 17: Auswahl Des Eingangssignals
Drücken Sie die INPUT-Taste an der Gerätefront wiederholt, um zwischen folgenden Eingängen zu wechseln: DIGITAL 1, DIGITAL 2, TUNER, AUX 1, AUX STANDBY 2 und TV. DIGITAL DVD/SAT VOLUME/TUNING AVR-280 HOME THEATRE RECEIVER AUX 1 TUNER AUX 2 BAND MEMORY MONO... -
Seite 18: Sendersuchlauf Manuell/ Automatisch
Die Sendersuchlauffunktion können Sie auch direkt an der Gerätefront durchführen. Drücken Sie die BASS MUTE TUNING - BOOST TUNING" Taste in Verbindung mit dem Multijog. VOLUME AVR-280 STANDBY Sender speichern DIGITAL DVD/SAT COAX AUX 1 AUX 2 TUNER Wenn Sie einen Sender speichern möchten, drücken... -
Seite 19: Auswahl Digital Optical/ Coaxial
Night: Drücken Sie diese Taste, um die Dynamik von DTS- oder Dolby Digital-Tonmaterial etwas zu komprimieren. Starke Spitzen in der Dynamik werden abgeschwächt Der Unterschied zwischen dem Säuseln AVR-280 eines Baches und der Explosion einer Bombe wird reduziert. Auswahl analog AUX1 / AUX2 Drücken Sie die Tasten AUX1 / AUX2, um die... -
Seite 20: Techniche Daten
TECHNISCHE DATEN Technische Daten Frequency respons 20-20.000Hz >105dB <0.1% Digital inputs Optical and coaxial Analog input Video input Power 220-240V~50/60Hz Power consumption 200W Music power 5 x 50W + 1 x 75W Measures 430 x 58 x 330mm Weight ca. 6kg. Die technischen Daten und das Design dieses Produktes können aus Gründen der Weiterentwicklung ohne vorherige Ankündigung geändert werden. -
Seite 21: Problembehebung
PROBLEMBEHEBUNG Problembehebung PROBLEM URSACHE/LÖSUNG Es passiert überhaupt nichts, alle Der Netzstecker ist nicht eingesteckt (nicht lachen- Anzeigen bleiben dunkel. nachgucken!). Keine Netzspannung vorhanden. Prüfen Sie, ob die benutzte Steckdose Strom führt [beispielsweise mit einer Lampe o.Ä.) Das Gerät ist nicht eingeschaltet.
