3. Elektrischer Anschluss
Der elektrische Anschluss muss durch einen zugelassenen
Elektriker entsprechend den geltenden Vorschriften erfol-
gen.
Die Klappe mit Klappenstellantrieb befindet sich an der
Außenluftseite des Plattenwärmetauschers. Um an sie
heranzukommen, wird die Inspektionstür des Geräts
geöffnet.
Die Kabel des Klappenstellantriebs sind zur Mittelsektion
des Geräts gezogen. Um heranzukommen, werden Mess-
nippel (4 St.) und das Mittelblech des Geräts gelöst, siehe
Skizze.
Kabeldurchführungen befinden sich an der Mittelsektion
des Geräts.
Jeweiligen Kabel sind wie unten angegeben gekennzeich-
net:
Sektionsklappe 1 (am weitesten außen) = 1A
Bypass-Klappe (Mitte) = 2A
Sektionsklappe 2 (am weitesten innen) = 3A
U
9
Klappenstellantrieb
GDB161.1E
2 www.swegon.com
Y G G0
8 1 2
24 VAC

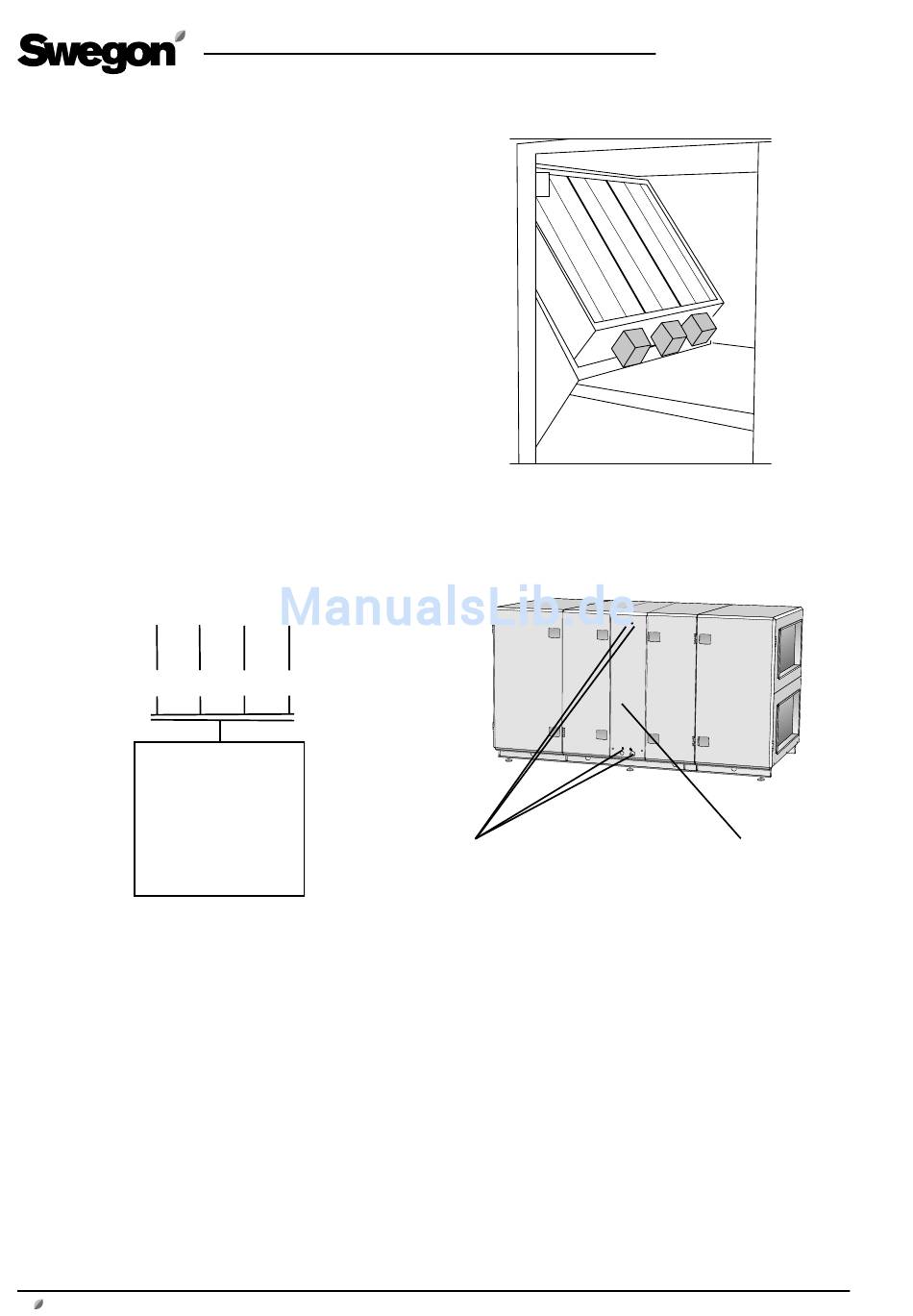

Die Klappe mit Klappenstellantrieb befindet sich an der Außenluftseite
des Plattenwärmetauschers. Um an sie heranzukommen, wird die Inspek-
tionstür des Geräts geöffnet.
Messnippel (4 St.) werden
demontiert.
DE.EXCHSILVPX.180807
Das Mittelblech des Geräts wird
gelöst.
Änderungen vorbehalten.
