Ein Modell nach dem KISS-Prinzip:
für F5 Tiger mit Elektroantrieb und
Fernsteuerung über 3 Funktionen
Das ferngesteuerte Modell ist KEIN Spielzeug! Es wurde auf beste Leistung hin konstruiert.
Sollten Sie noch keine Kenntnisse im Umgang mit ferngesteuerten Flugmodellen haben, holen
Sie sich Rat bei einem erfahrenen Modellpiloten.
Sie alleine sind verantwortlich für die Sicherheit im Umgang mit diesem Modell.
Your R/C-Airplane is not a toy, but rather sophisticated, working model that functions very much
like an actual airplane. Because of its realistic performance, the model, if not assembled and
operated correctly, could possibly cause injury to yourself and spectators or damage properties.
Miniprop GmbH, Heinrich Diehl Str. 2, D - 90552 Röthenbach
Techn. Daten:
Spannweite:
Länge:
Fluggewicht mit RC:ab ca. 380g
Flächeninhalt:
Flächenbelastung: ca.30 g/dm²
Flugzeit Elektro:
RC-Funktionen:
eep t tupidly imple
K
i s
Bauanleitung
Achtung!
Warning!
Art.Nr.: F7070

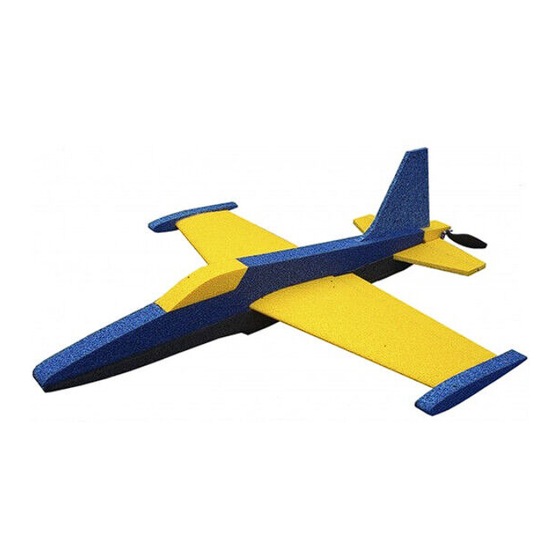

F5 Tiger
ca. 700mm
ca. 840mm
ca. 12,5 dm²
ca. 6-8 min.
QR,HR,Motor
s

Werbung

loading

Inhaltszusammenfassung für Miniprop F5 Tiger

  • Seite 1 Your R/C-Airplane is not a toy, but rather sophisticated, working model that functions very much like an actual airplane. Because of its realistic performance, the model, if not assembled and operated correctly, could possibly cause injury to yourself and spectators or damage properties. Miniprop GmbH, Heinrich Diehl Str. 2, D - 90552 Röthenbach...
  • Seite 2: Sicherheitshinweise

    Wasser, öffentlichen Straßen, Spielplätzen, Schulhöfen, Wohngebieten und Flughäfen. Anfänger wählen am besten eine Tag mit wenig oder keinem Wind. Grundsätzlich hat sich jeder Modellpilot so zu verhalten, daß niemand mehr als den Umständen entsprechend gestört oder geschädigt wird. Miniprop GmbH, Heinrich Diehl Str. 2, D - 90552 Röthenbach...
  • Seite 3 Bedienung und Methoden bei Installation, Betrieb, Verwendung und Wartung der Fernsteueranlagen können von der Fa. Miniprop nicht überwacht werden. Daher übernimmt die Fa. Miniprop keinerlei Haftung für Verluste, Schäden und Kosten, die sich aus der Verwendung und den Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen.
  • Seite 6 Bausatzinhalt Contents Rumpf oben fuselage upper part Rumpf unten fuselage lower part Kabinenhaube canopy Flügel wing Tankatrappen wing tips Höhenleitwerk elevator Seitenleitwerk rudder Flügelholm wing strut Schubstange pushrod Magnete magnets Zubehörset accessory set Bitte überprüfen Sie vor dem Baubeginn, ob alle oben aufgeführten Teile enthalten sind. Please check before beginning of assembly the contents against the above list.
  • Seite 7 Baustufen Baustufen Achtung: Dies ist ein Modell für den geübten Modellpiloten. In der Bauanleitung werden nur die wichtigsten Schritte erklärt. Der Einbau der RC-Komponenten muß mit Sachverstand ausgeführt werden. Ausschnitte und Schlitze am besten mit einem sehr scharfen Messer vorschneiden und dann mit einem Lötkolben ausschmelzen Warning: This is a model for experienced modeller.
  • Seite 8 Höhenruder und Seitenruder an den Rumpf kleben. Achten Sie auf die saubere rechtwinklige Ausrichtung. Die Triebwerksatrappe mit passenden Durchführungen für die Motorkabel versehen, Motorträger aus Sperrholz mit der Triebwerksatrappe verkleben, danach die Triebswerksatrappe mit dem Rumpf verkleben. Motor montieren und anschließen. Danach den Akku provisorisch am Rumpf befestigen und solange verschieben, bis der Schwerpunkt eingehalten wird.
  • Seite 9: Vor Dem Erstflug

    Bedingt durch das flexible Material Flexipor werden harte Landungen normalerweise gut gedämpft und ohne Schaden überstanden. Sollte doch einmal etwas zu Bruch gehen, können Sie mit Heißkleber problemlos reparieren. Selbstverständlich bieten wir Ihnen alle Einzelteile zum Ersatz an. Jetzt wünschen wir Ihnen viel Spaß mit Ihrer F5 Tiger. Ihr MINIPROP Team...
