modèle: uFO-2
Antenne de télévision spéciale
ANTENNE EXTÉRIEURE OMNIDIRECTIONNELLE
Gamme de fréquences:
VHF 87,5-108 MHz, 174-230 MHz
UHF 470-862 MHz
Angle d'ouverture: ver./hor. 90°/360°
Gain: jusqu'à 30 dB
Tension d'entrée: 220-240 VCA
Tension de fonctionnement 12/50mA CC
Connecteur: connecteur femelle
Technologie CMS.
Excellente réception des signaux numériques terrestres (DVB-T) et des émissions
de radio (émissions de radio DAB).
Pour la réception des signaux de télévision UHF et VHF locaux et régionaux ainsi
que des signaux de radio FM/AM (câble en option).
Suramplificateur de faible niveau sonore intégré.
Plusieurs modes d'installation: sur le toit ou sur un mât.
Boîtier résistant aux intempéries, étanche, antirouille et anti-UV.
Large gamme de fréquences.
Conception compacte et légère.
Résultats optimaux dans toutes les conditions de réception avec un encombrement
minimum.
Cet article ne doit pas être utilisé lorsque le bateau navigue.
installation:

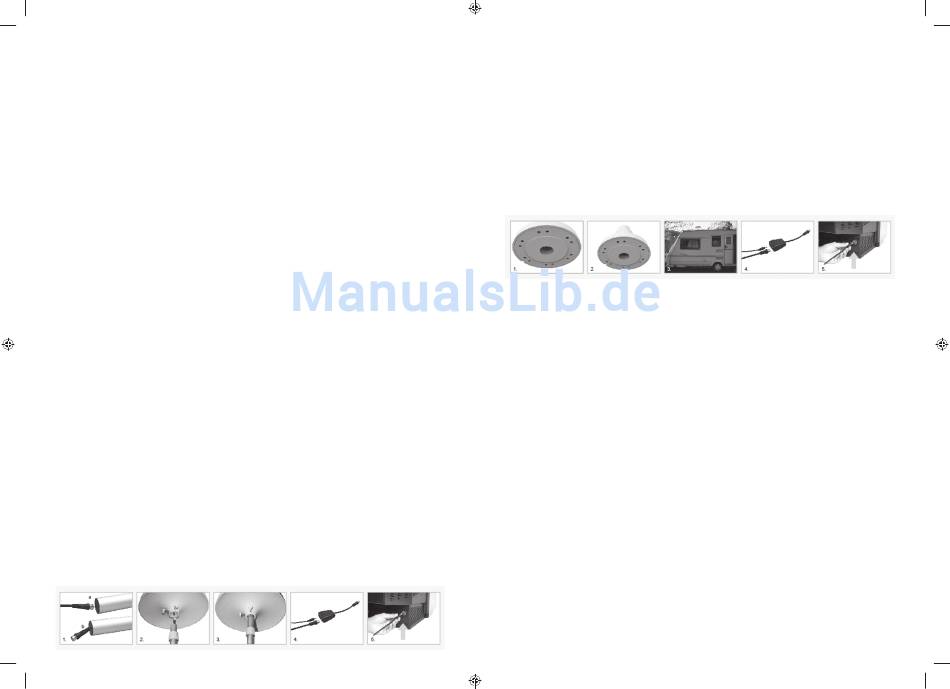

a. installatiOn d'une antenne eXtÉrieure
1. Passer le fil de signal dans le mât jusqu'à ce que le connecteur F sorte à l'autre
extrémité.
2. Insérer le connecteur dans la prise F de l'antenne et visser à fond.
3. Desserrer les écrous à oreilles de la base de l'antenne.
Insérer le mât puis serrer les écrous à oreilles.
4. Insérer l'alimentation et connecter l'adaptateur.
5. Insérer la fiche du signal de sortie de 75 Ω dans la prise du signal d'entrée du téléviseur.
Bedienungsanleitung_greentek_Multi.indd 6-7
B. installatiOn sur un VÉhiCule de lOisirs
1. Percer six trous de vis et un trou pour passer le fil de signal sur le toit.
S'assurer que trous sont alignés par rapport à la base.
2. Passer sur le toit le fil de signal, le caoutchouc étanche et la base de l'antenne.
Visser le connecteur F sur l'antenne.
3. Desserrer les écrous à oreilles de la base de l'antenne.
Insérer le mât et serrer les écrous à oreilles.
4. Relier le câble coaxial de 75 ohms à l'alimentation et le brancher sur l'entrée
de l'antenne.
5. Insérer la fiche du signal de sortie de 75 Ω dans la prise du signal d'entrée
du téléviseur.
