Compass UFO-2 Bedienungsanleitung Seite 2
Rundempfangsaussenantenne
Verfügbare Sprachen
Verfügbare Sprachen
modell: uFO-2
TV Antenna Specialist
RUNDEMPFANGSAUSSENANTENNE
Frequenzbereich:
VHF 87.5-108MHz, 174-230MHz
UHF 470-862MHz
Öffnungswinkel: vertikal 90° / horizontal 360°
Verstärkungsleistung: Bis zu 30dB
Eingangsspannung: 220 - 240V Wechselstrom
Betriebsspannung: DC12V/50mA
Steckanschluss: F-Stecker
SMD-Technik.
Ausgezeichneter Empfang für digitale terrestrische Signale (DVB-T)
und Radioprogramme (DAB-Radioprogramme).
Geeignet für den Empfang lokaler und regionaler UHF- und VHF-Fernsehsignale
sowie UKW und Mittelwelle.
Radiosignale mit (optionalem Kabel).
Eingebauter rauscharmer Hochleistungsverstärker.
Mehrere Installationsmethoden: Montage auf dem Dach oder an einem Stützmast.
Wetterfestes, wasserdichtes und gegen Korrosion und UV-Strahlung geschütztes Gehäuse.
Großer Frequenzbereich.
Kompakte und leichte Bauweise.
Optimale Ergebnisse unter allen Empfangsbedingungen bei minimalem Platzbedarf.
Dieses Gerät ist nicht für den Betrieb auf fahrenden Booten ausgelegt.
montage:

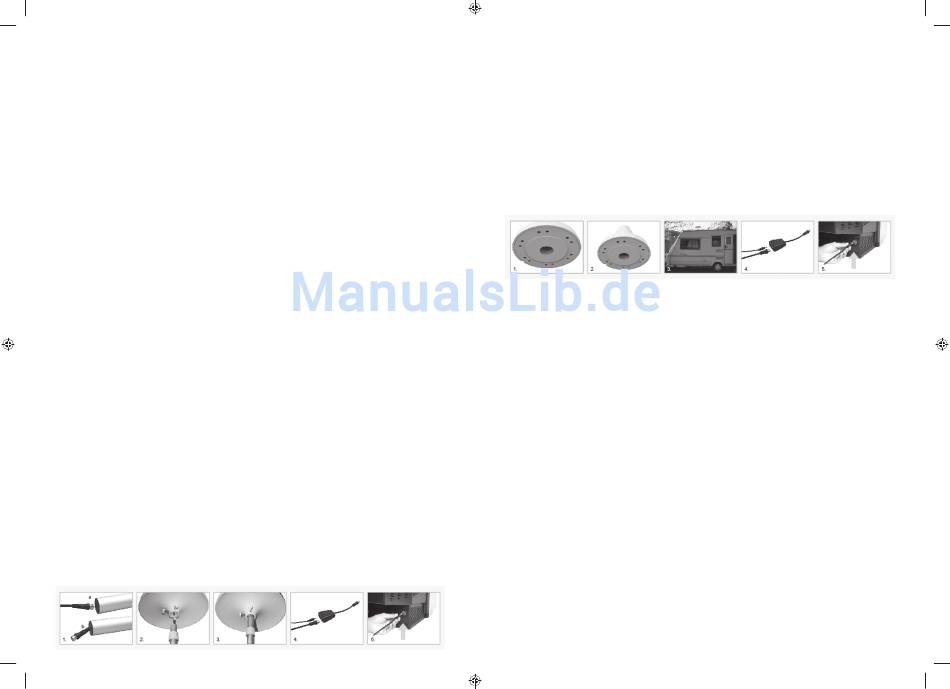

a: installatiOn der aussenantenne
1. Signalleitung durch den Mast schieben, bis der F-Stecker herausragt.
2. F-Stecker in die F-Buchse der Antenne stecken und festschrauben.
3. Flügelmuttern des Antennensockels lösen. Mast einsetzen und Flügelmuttern festziehen.
4. Der Netzstecker wird mit dem Adapter verbunden.
5. 75Ω-Signalausgangsstecker der Stromversorgung einstecken.
Am Fernseher in den Signaleingang stecken.
Bedienungsanleitung_greentek_Multi.indd 4-5
B: WOhnmOBilmOntage
1. Sechs Schraublöcher und eine Signalkabelbohrung in das Dach bohren.
Achten Sie darauf, dass die Bohrungen zum Sockel passen.
2. Signalleitung durch das Dach, die wasserdichte Gummidichtung und den
Antennensockel führen. F-Stecker in die Antenne einschrauben.
3. Flügelmuttern des Antennensockels lösen.
Mast einsetzen und Flügelmuttern festziehen.
4. 75-Ohm-Koaxialkabel mit der Stromversorgung und den Antenneneingang
verbinden.
5. 75Ω-Signalausgangsstecker der Stromversorgung einstecken.
Am Fernseher in den Signaleingang stecken.
