Odys MONO X Handbuch Seite 96

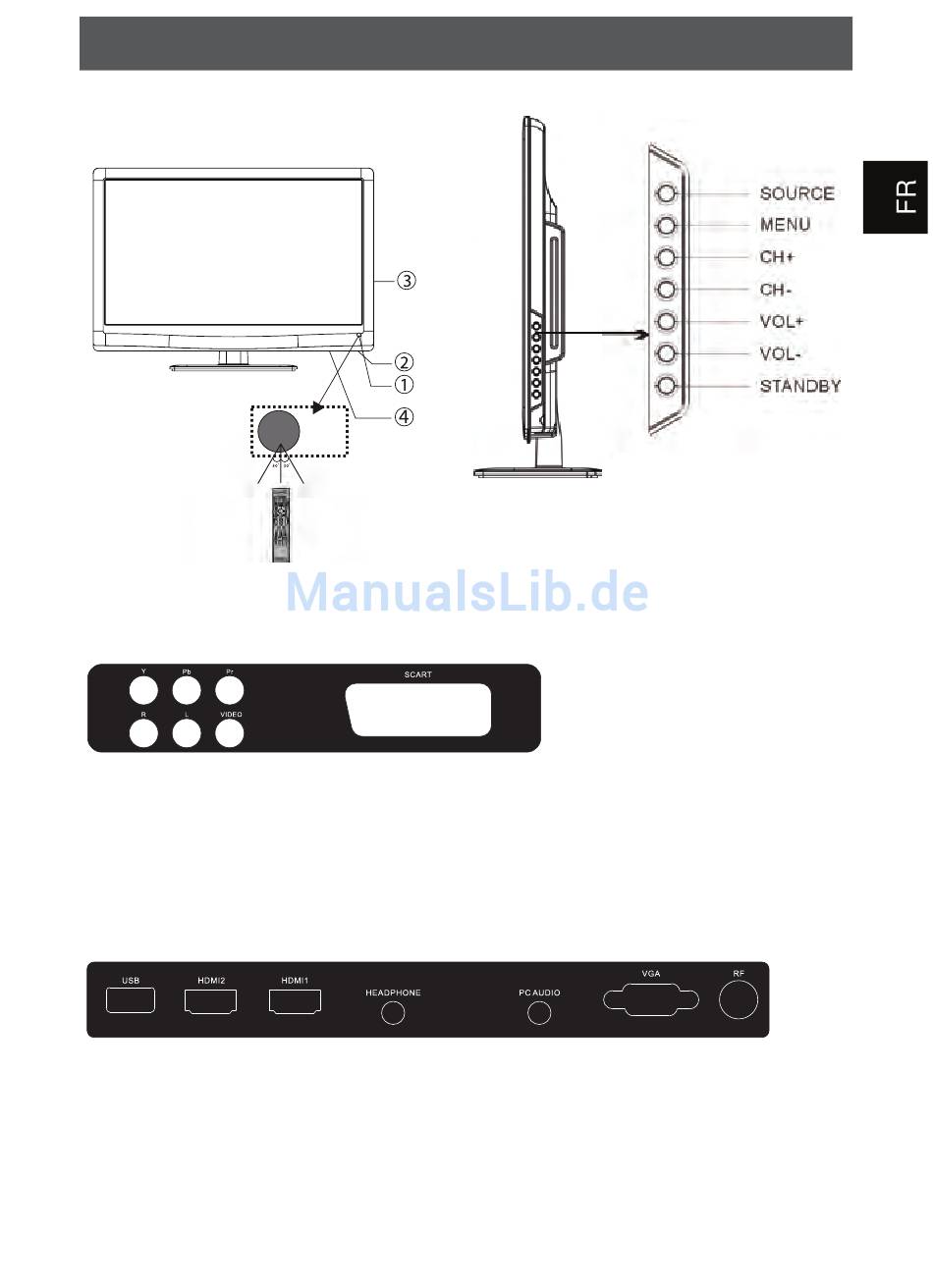

Façade
CONNEXIONS ARRIERES
AV: Entrée vidéo (Jaune)
(L) : Entrée audio Gauche (Blanche). / (R) : Entrée audio Droite (Rouge).
Cette entrée est la même pour les entrées vidéo composite Y Pb Pr.
SCART (EURO‐CONECTOR):
Y Pb Pr: Entrée vidéo haute définition. Connexion de l'audio L/R.
Avant de brancher le câble HDMI éteindre les 2 appareils. (Partagez ce canal audio avec Y Pb Pr).
ENTREES LATERALES
HDMI1:
Entrée HDMI haute définition. Connectez un équipement externe qui a ce type de sortie. Avant de connecter le câble HDMI
veuillez éteindre les 2 appareils. (Partager ce canal pour la sortie audio du PC).
HDMI2: Entrée Haute définition. Connectez un périphérique qui a la même sortie.
USB:
Port pour la connexion périphérique de stockage USB.
PC AUDIO:
Entrée du Son pour le PC.
ODYS MONO X
Permet la réception audio / vidéo d'un équipement (Exemple : Lecteur DVD).
Boutons latérales
5
