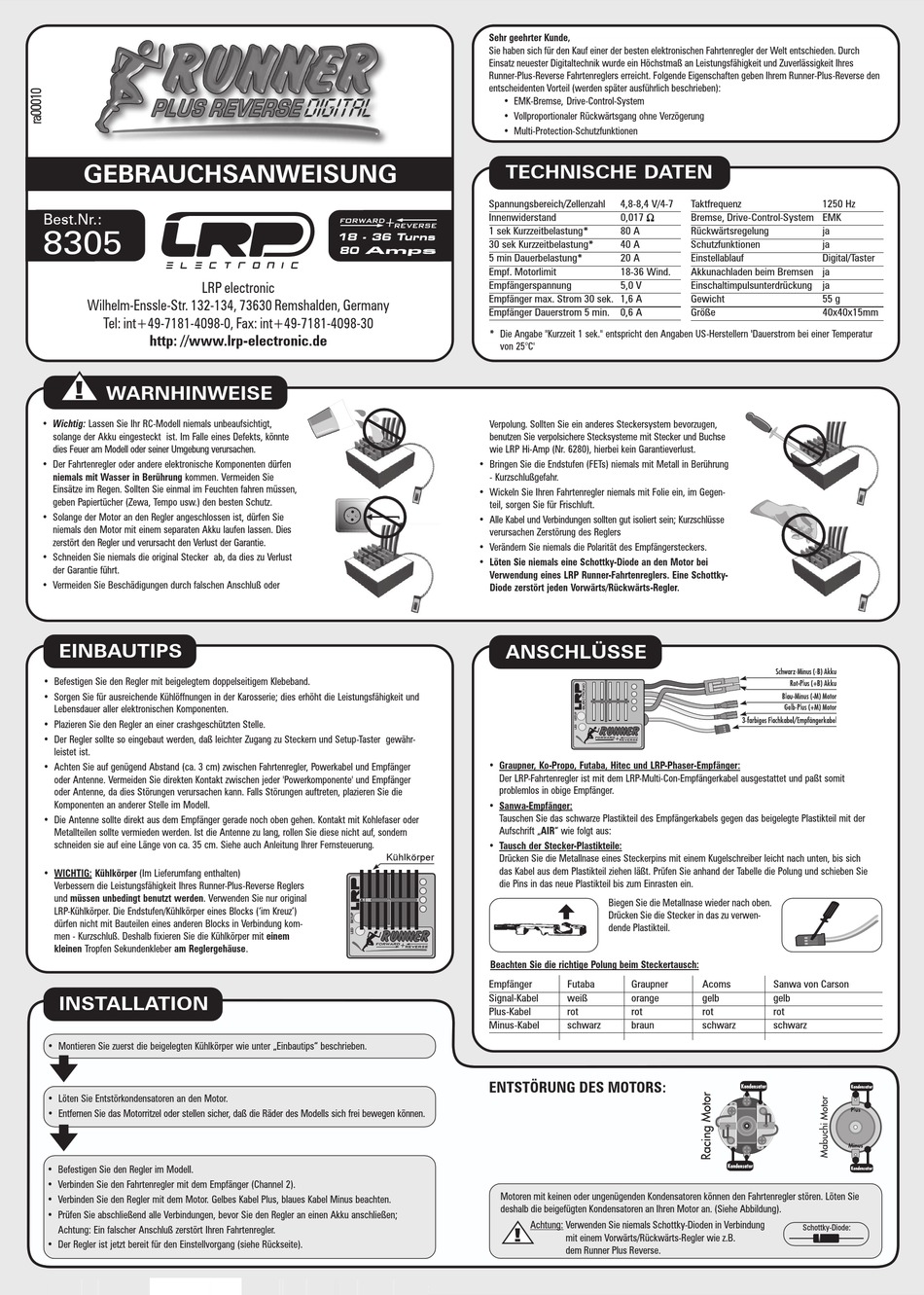

LRP electronic Runner Plus Reverse digital Gebrauchsanweisung

GEBRAUCHSANWEISUNG
Best.Nr.:
8305
LRP electronic
Wilhelm-Enssle-Str. 132-134, 73630 Remshalden, Germany
Tel: int+49-7181-4098-0, Fax: int+49-7181-4098-30
http: //www.lrp-electronic.de
!
WARNHINWEISE
• Wichtig: Lassen Sie Ihr RC-Modell niemals unbeaufsichtigt,
solange der Akku eingesteckt ist. Im Falle eines Defekts, könnte
dies Feuer am Modell oder seiner Umgebung verursachen.
• Der Fahrtenregler oder andere elektronische Komponenten dürfen
niemals mit Wasser in Berührung kommen. Vermeiden Sie
Einsätze im Regen. Sollten Sie einmal im Feuchten fahren müssen,
geben Papiertücher (Zewa, Tempo usw.) den besten Schutz.
• Solange der Motor an den Regler angeschlossen ist, dürfen Sie
niemals den Motor mit einem separaten Akku laufen lassen. Dies
zerstört den Regler und verursacht den Verlust der Garantie.
• Schneiden Sie niemals die original Stecker ab, da dies zu Verlust
der Garantie führt.
• Vermeiden Sie Beschädigungen durch falschen Anschluß oder
EINBAUTIPS
• Befestigen Sie den Regler mit beigelegtem doppelseitigem Klebeband.
• Sorgen Sie für ausreichende Kühlöffnungen in der Karosserie; dies erhöht die Leistungsfähigkeit und
Lebensdauer aller elektronischen Komponenten.
• Plazieren Sie den Regler an einer crashgeschützten Stelle.
• Der Regler sollte so eingebaut werden, daß leichter Zugang zu Steckern und Setup-Taster gewähr-
leistet ist.
• Achten Sie auf genügend Abstand (ca. 3 cm) zwischen Fahrtenregler, Powerkabel und Empfänger
oder Antenne. Vermeiden Sie direkten Kontakt zwischen jeder 'Powerkomponente' und Empfänger
oder Antenne, da dies Störungen verursachen kann. Falls Störungen auftreten, plazieren Sie die
Komponenten an anderer Stelle im Modell.
• Die Antenne sollte direkt aus dem Empfänger gerade noch oben gehen. Kontakt mit Kohlefaser oder
Metallteilen sollte vermieden werden. Ist die Antenne zu lang, rollen Sie diese nicht auf, sondern
schneiden sie auf eine Länge von ca. 35 cm. Siehe auch Anleitung Ihrer Fernsteuerung.
• WICHTIG: Kühlkörper (Im Lieferumfang enthalten)
Verbessern die Leistungsfähigkeit Ihres Runner-Plus-Reverse Reglers
und müssen unbedingt benutzt werden. Verwenden Sie nur original
LRP-Kühlkörper. Die Endstufen/Kühlkörper eines Blocks ('im Kreuz')
dürfen nicht mit Bauteilen eines anderen Blocks in Verbindung kom-
men - Kurzschluß. Deshalb fixieren Sie die Kühlkörper mit einem
kleinen Tropfen Sekundenkleber am Reglergehäuse.
INSTALLATION
• Montieren Sie zuerst die beigelegten Kühlkörper wie unter „Einbautips" beschrieben.
• Löten Sie Entstörkondensatoren an den Motor.
• Entfernen Sie das Motorritzel oder stellen sicher, daß die Räder des Modells sich frei bewegen können.
• Befestigen Sie den Regler im Modell.
• Verbinden Sie den Fahrtenregler mit dem Empfänger (Channel 2).
• Verbinden Sie den Regler mit dem Motor. Gelbes Kabel Plus, blaues Kabel Minus beachten.
• Prüfen Sie abschließend alle Verbindungen, bevor Sie den Regler an einen Akku anschließen;
Achtung: Ein falscher Anschluß zerstört Ihren Fahrtenregler.
• Der Regler ist jetzt bereit für den Einstellvorgang (siehe Rückseite).
Sehr geehrter Kunde,
Sie haben sich für den Kauf einer der besten elektronischen Fahrtenregler der Welt entschieden. Durch
Einsatz neuester Digitaltechnik wurde ein Höchstmaß an Leistungsfähigkeit und Zuverlässigkeit Ihres
Runner-Plus-Reverse Fahrtenreglers erreicht. Folgende Eigenschaften geben Ihrem Runner-Plus-Reverse den
entscheidenten Vorteil (werden später ausführlich beschrieben):
• EMK-Bremse, Drive-Control-System
• Vollproportionaler Rückwärtsgang ohne Verzögerung
• Multi-Protection-Schutzfunktionen
TECHNISCHE DATEN
Spannungsbereich/Zellenzahl
Innenwiderstand
forward
reverse
1 sek Kurzzeitbelastung*
18 - 36 Turns
30 sek Kurzzeitbelastung*
80 Amps
5 min Dauerbelastung*
Empf. Motorlimit
Empfängerspannung
Empfänger max. Strom 30 sek. 1,6 A
Empfänger Dauerstrom 5 min. 0,6 A
* Die Angabe "Kurzzeit 1 sek." entspricht den Angaben US-Herstellern 'Dauerstrom bei einer Temperatur
von 25°C'
Verpolung. Sollten Sie ein anderes Steckersystem bevorzugen,
benutzen Sie verpolsichere Stecksysteme mit Stecker und Buchse
wie LRP Hi-Amp (Nr. 6280), hierbei kein Garantieverlust.
• Bringen Sie die Endstufen (FETs) niemals mit Metall in Berührung
- Kurzschlußgefahr.
• Wickeln Sie Ihren Fahrtenregler niemals mit Folie ein, im Gegen-
teil, sorgen Sie für Frischluft.
• Alle Kabel und Verbindungen sollten gut isoliert sein; Kurzschlüsse
verursachen Zerstörung des Reglers
• Verändern Sie niemals die Polarität des Empfängersteckers.
• Löten Sie niemals eine Schottky-Diode an den Motor bei
Verwendung eines LRP Runner-Fahrtenreglers. Eine Schottky-
Diode zerstört jeden Vorwärts/Rückwärts-Regler.
ANSCHLÜSSE
• Graupner, Ko-Propo, Futaba, Hitec und LRP-Phaser-Empfänger:
Der LRP-Fahrtenregler ist mit dem LRP-Multi-Con-Empfängerkabel ausgestattet und paßt somit
problemlos in obige Empfänger.
• Sanwa-Empfänger:
Tauschen Sie das schwarze Plastikteil des Empfängerkabels gegen das beigelegte Plastikteil mit der
Aufschrift „AIR" wie folgt aus:
• Tausch der Stecker-Plastikteile:
Drücken Sie die Metallnase eines Steckerpins mit einem Kugelschreiber leicht nach unten, bis sich
das Kabel aus dem Plastikteil ziehen läßt. Prüfen Sie anhand der Tabelle die Polung und schieben Sie
die Pins in das neue Plastikteil bis zum Einrasten ein.
Beachten Sie die richtige Polung beim Steckertausch:
Empfänger
Signal-Kabel
Plus-Kabel
Minus-Kabel
ENTSTÖRUNG DES MOTORS:
Motoren mit keinen oder ungenügenden Kondensatoren können den Fahrtenregler stören. Löten Sie
deshalb die beigefügten Kondensatoren an Ihren Motor an. (Siehe Abbildung).
4,8-8,4 V/4-7
0,017
80 A
40 A
20 A
18-36 Wind.
5,0 V
Biegen Sie die Metallnase wieder nach oben.
Drücken Sie die Stecker in das zu verwen-
dende Plastikteil.
Futaba Graupner
weiß orange
rot rot
schwarz braun
Achtung: Verwenden Sie niemals Schottky-Dioden in Verbindung
!
mit einem Vorwärts/Rückwärts-Regler wie z.B.
dem Runner Plus Reverse.
Taktfrequenz 1250 Hz
Bremse, Drive-Control-System EMK
Rückwärtsregelung ja
Schutzfunktionen ja
Einstellablauf Digital/Taster
Akkunachladen beim Bremsen ja
Einschaltimpulsunterdrückung ja
Gewicht 55 g
Größe 40x40x15mm
Acoms Sanwa von Carson
gelb gelb
rot rot
schwarz schwarz
Schottky-Diode:
