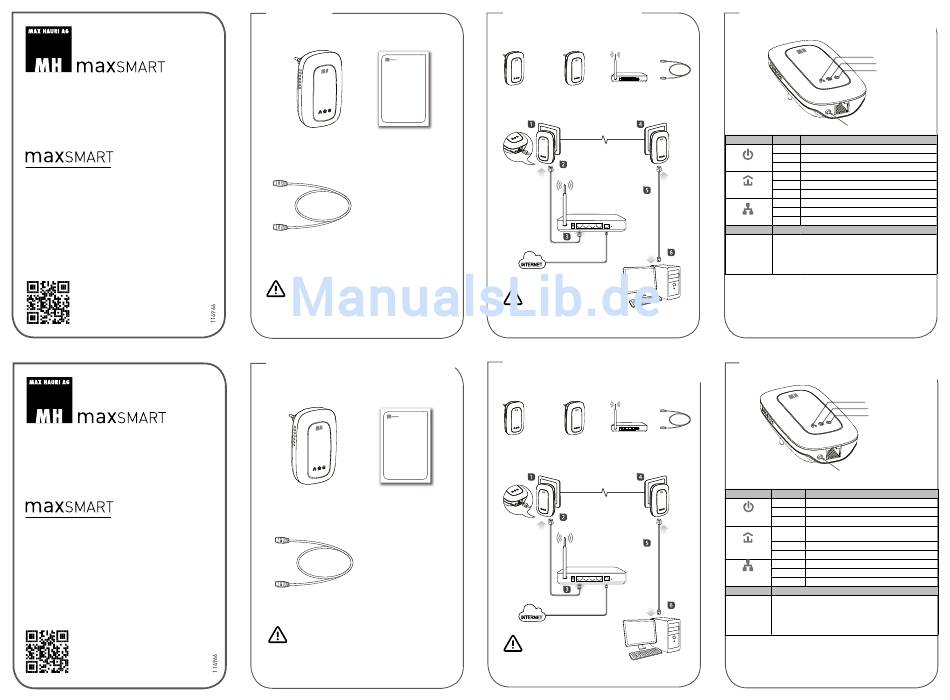

Max Hauri maxsmart PL-501 Kurzanleitung

Deutsch
Kurzanleitung zur Installation
POWER LAN
Adapter Starter PL-501
MAX HAURI AG
Weidstrasse 16
CH-9220 Bischofszell
Tel. +41 71 424 25 25
Fax +41 71 424 25 90
www.maxhauri.ch
Français
Guide succinctes d'installation
POWER LAN
Adapter Starter PL-501
MAX HAURI AG
Weidstrasse 16
CH-9220 Bischofszell
Tel. +41 71 424 25 25
Fax +41 71 424 25 90
www.maxhauri.ch
1
Inhalt
2 x 1 x
Guide succinct d'installation
maxSMA RT PowerLAN
Adapte r PL-501
Ver.1. 1
PowerLAN Communication Kurzanleitung
(PLC)-Adapter
2 x
Ethernet-Kabel
Hinweis:
∙ Der PowerLAN-Netzwerkadapter und das Ethernet-Kabel variieren
je nach Produktpaket.
∙ Auf der Verpackung wird das entsprechende Zubehör aufgeführt.
1
Contenu de l'emballage
2 x 1 x
Guide succinct d'installation
maxSMA RT PowerLAN
Adapte r PL-501
Ver.1. 1
Adaptateur PowerLAN Guide succinctes d'installation
Communication (PLC)
2 x
Câble Ethernet
Remarque:
∙ Le nombre d'adaptateurs PowerLAN Network et de câbles Ethernet
dépend du produit acheté.
∙ L'accessoire est indiqué sur l'emballage.
2
Anschluss
Sie benötigen:
2 PowerLAN Communication + Router + Ethernet-Kabel
(PLC)-Adapter
Anschluss:
Hinweis: Vergewissern Sie sich zum Schluss,
dass die LEDs für Netzstromversorgung (Netz-LED), Ethernet
d.
(Ethernet-LED) und Datenübertragung (Daten-LED) eingeschaltet sin
2
Connexion physique
Voici tout ce dont vous avez besoin:
2 Adaptateurs PowerLAN + Router + Câble Ethernet
Communication (CPL)
Connexion physique:
Remarque: Veuillez-vous assurer que les LED
d'alimentation (LED alimentation), Ethernet (LED Ethernet) et de données
(LED données) sont allumées une fois la connexion effectuée.
3
LED-und Tastenbeschreibung
Ethernet-LED
Daten-LED
Netz-LED
Sicherheitstaste
LED Status Beschreibung
Aus Stromzufuhr ist ausgeschaltet
Ein Stromzufuhr ist eingeschaltet
Netz-LED
Blinkt Gerät ist im Stromsparmodus
Aus Gerät ist nicht an das PowerLAN angeschlossen
Ein Gerät ist an das PowerLAN angeschlossen
Daten-LED Blinkt Über das PowerLAN werden Daten übertragen
Aus Keine Netzwerkverbindung
Ein LAN-Kabel ist korrekt angeschlossen
Ethernet-LED Blinkt Daten werden über Ethernet übertragen
Taste Funktion
Wird die Taste weniger als 3 Sekunden lang gedrückt, wird der
maxSMART PowerLAN Adapter in das bestehende Netzwerk
aufgenommen. Wird die Taste 5 - 8 Sekunden lang gedrückt, erhält
Sicherheitstaste
der maxSmart PowerLAN Adapter ein zufälliges NMK (Netzwerkna-
men). Wird die Taste 10 - 15 Sekunden lang gedrückt, wird der
Adapter auf die Werkseinstellungen zurückgesetzt.
3
Description LED et boutons
LED Ethernet
LED données
LED alimentation
Bouton sécurité
LED État Signification
Arrêt L'alimentation est coupée
Marche L'appareil est alimenté
LED
Clignotant L'appareil est en mode économie d'énergie
d'alimentation
Arrêt L'appareil n'est pas connecté au réseau de communi-
cation par courants porteurs (CPL)
Marche L'appareil est connecté au réseau CPL
LED données
Clignotant Des données sont transmises via le réseau CPL
Arrêt Absence de connexion réseau
Marche Le câble LAN est correctement connecté
LED Ethernet
Clignotant Des données sont transmises par Ethernet
Bouton Fonction
En maintenant le bouton appuyé pendant moins de 3 secondes l'ad-
aptateur maxSMART PowerLAN devient membre d'un réseau AVLN
existant. En maintenant le bouton appuyé pendant 5 à 8 secondes
Bouton sécurité
l'adaptateur maxSMART PowerLAN cherche à obtenir un NMK
aléatoire. En maintenant le bouton appuyé pendant 10 à 15 secondes
l'adaptateur restaure les paramètres par défaut.
