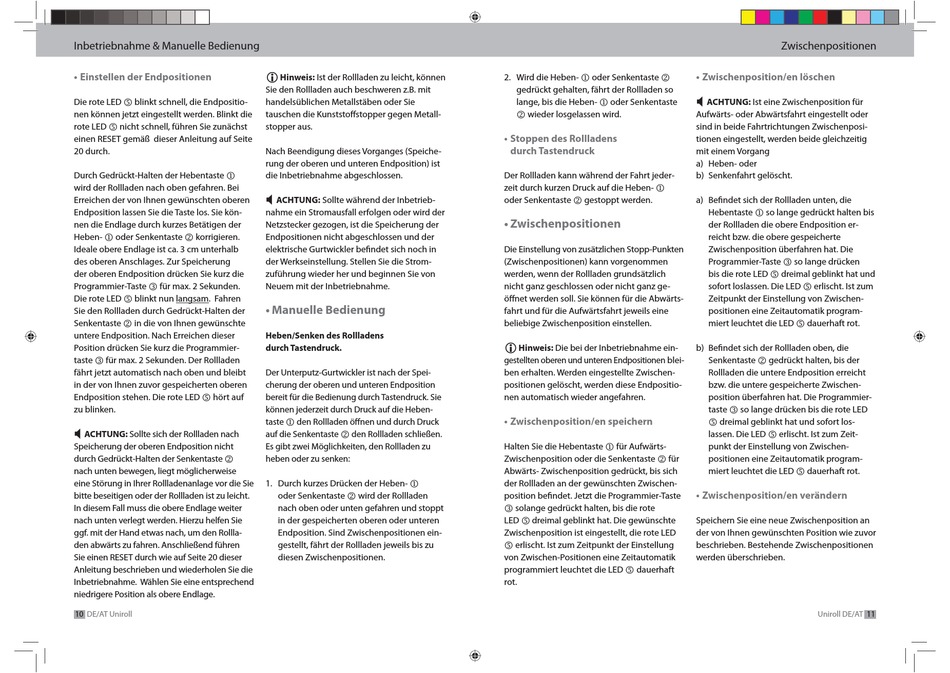

Inbetriebnahme & Manuelle Bedienung
• Einstellen der Endpositionen
Q
Die rote LED
blinkt schnell, die Endpositio-
nen können jetzt eingestellt werden. Blinkt die
Q
rote LED
nicht schnell, führen Sie zunächst
einen RESET gemäß dieser Anleitung auf Seite
20 durch.
M
Durch Gedrückt-Halten der Hebentaste
wird der Rollladen nach oben gefahren. Bei
Erreichen der von Ihnen gewünschten oberen
Endposition lassen Sie die Taste los. Sie kön-
nen die Endlage durch kurzes Betätigen der
M
N
Heben-
oder Senkentaste
korrigieren.
Ideale obere Endlage ist ca. 3 cm unterhalb
des oberen Anschlages. Zur Speicherung
der oberen Endposition drücken Sie kurz die
O
Programmier-Taste
für max. 2 Sekunden.
Q
Die rote LED
blinkt nun langsam. Fahren
Sie den Rollladen durch Gedrückt-Halten der
N
Senkentaste
in die von Ihnen gewünschte
untere Endposition. Nach Erreichen dieser
Position drücken Sie kurz die Programmier-
O
taste
für max. 2 Sekunden. Der Rollladen
fährt jetzt automatisch nach oben und bleibt
in der von Ihnen zuvor gespeicherten oberen
Q
Endposition stehen. Die rote LED
hört auf
zu blinken.
;
ACHTUNG: Sollte sich der Rollladen nach
Speicherung der oberen Endposition nicht
N
durch Gedrückt-Halten der Senkentaste
nach unten bewegen, liegt möglicherweise
eine Störung in Ihrer Rollladenanlage vor die Sie
bitte beseitigen oder der Rollladen ist zu leicht.
In diesem Fall muss die obere Endlage weiter
nach unten verlegt werden. Hierzu helfen Sie
ggf. mit der Hand etwas nach, um den Rollla-
den abwärts zu fahren. Anschließend führen
Sie einen RESET durch wie auf Seite 20 dieser
Anleitung beschrieben und wiederholen Sie die
Inbetriebnahme. Wählen Sie eine entsprechend
niedrigere Position als obere Endlage.
10
DE/AT Uniroll
Innenteil_UPuGuWi_SW_Typ2.indd 6-7
L
Hinweis: Ist der Rollladen zu leicht, können
Sie den Rollladen auch beschweren z.B. mit
handelsüblichen Metallstäben oder Sie
tauschen die Kunststoff stopper gegen Metall-
stopper aus.
Nach Beendigung dieses Vorganges (Speiche-
rung der oberen und unteren Endposition) ist
die Inbetriebnahme abgeschlossen.
;
ACHTUNG: Sollte während der Inbetrieb-
nahme ein Stromausfall erfolgen oder wird der
Netzstecker gezogen, ist die Speicherung der
Endpositionen nicht abgeschlossen und der
elektrische Gurtwickler befi ndet sich noch in
der Werkseinstellung. Stellen Sie die Strom-
zuführung wieder her und beginnen Sie von
Neuem mit der Inbetriebnahme.
• Manuelle Bedienung
Heben/Senken des Rollladens
durch Tastendruck.
Der Unterputz-Gurtwickler ist nach der Spei-
cherung der oberen und unteren Endposition
bereit für die Bedienung durch Tastendruck. Sie
können jederzeit durch Druck auf die Heben-
M
taste
den Rollladen öff nen und durch Druck
N
auf die Senkentaste
den Rollladen schließen.
Es gibt zwei Möglichkeiten, den Rollladen zu
heben oder zu senken:
M
1. Durch kurzes Drücken der Heben-
N
oder Senkentaste
wird der Rollladen
nach oben oder unten gefahren und stoppt
in der gespeicherten oberen oder unteren
Endposition. Sind Zwischenpositionen ein-
gestellt, fährt der Rollladen jeweils bis zu
diesen Zwischenpositionen.
M
N
2. Wird die Heben-
oder Senkentaste
gedrückt gehalten, fährt der Rollladen so
M
lange, bis die Heben-
oder Senkentaste
N
wieder losgelassen wird.
• Stoppen des Rollladens
durch Tastendruck
Der Rollladen kann während der Fahrt jeder-
M
zeit durch kurzen Druck auf die Heben-
N
oder Senkentaste
gestoppt werden.
• Zwischenpositionen
Die Einstellung von zusätzlichen Stopp-Punkten
(Zwischenpositionen) kann vorgenommen
werden, wenn der Rollladen grundsätzlich
nicht ganz geschlossen oder nicht ganz ge-
öff net werden soll. Sie können für die Abwärts-
fahrt und für die Aufwärtsfahrt jeweils eine
beliebige Zwischenposition einstellen.
L
Hinweis: Die bei der Inbetriebnahme ein-
gestellten oberen und unteren Endpositionen blei-
ben erhalten. Werden eingestellte Zwischen-
positionen gelöscht, werden diese Endpositio-
nen automatisch wieder angefahren.
• Zwischenposition/en speichern
M
Halten Sie die Hebentaste
für Aufwärts-
N
Zwischenposition oder die Senkentaste
für
Abwärts- Zwischenposition gedrückt, bis sich
der Rollladen an der gewünschten Zwischen-
position befi ndet. Jetzt die Programmier-Taste
O
solange gedrückt halten, bis die rote
Q
LED
dreimal geblinkt hat. Die gewünschte
Zwischenposition ist eingestellt, die rote LED
Q
erlischt. Ist zum Zeitpunkt der Einstellung
von Zwischen-Positionen eine Zeitautomatik
Q
programmiert leuchtet die LED
dauerhaft
rot.
Zwischenpositionen
• Zwischenposition/en löschen
;
ACHTUNG: Ist eine Zwischenposition für
Aufwärts- oder Abwärtsfahrt eingestellt oder
sind in beide Fahrtrichtungen Zwischenposi-
tionen eingestellt, werden beide gleichzeitig
mit einem Vorgang
a) Heben- oder
b) Senkenfahrt gelöscht.
a) Befi ndet sich der Rollladen unten, die
M
Hebentaste
so lange gedrückt halten bis
der Rollladen die obere Endposition er-
reicht bzw. die obere gespeicherte
Zwischenposition überfahren hat. Die
O
Programmier-Taste
so lange drücken
Q
bis die rote LED
dreimal geblinkt hat und
Q
sofort loslassen. Die LED
erlischt. Ist zum
Zeitpunkt der Einstellung von Zwischen-
positionen eine Zeitautomatik program-
Q
miert leuchtet die LED
dauerhaft rot.
b) Befi ndet sich der Rollladen oben, die
N
Senkentaste
gedrückt halten, bis der
Rollladen die untere Endposition erreicht
bzw. die untere gespeicherte Zwischen-
position überfahren hat. Die Programmier-
O
taste
so lange drücken bis die rote LED
Q
dreimal geblinkt hat und sofort los-
Q
lassen. Die LED
erlischt. Ist zum Zeit-
punkt der Einstellung von Zwischen-
positionen eine Zeitautomatik program-
Q
miert leuchtet die LED
dauerhaft rot.
• Zwischenposition/en verändern
Speichern Sie eine neue Zwischenposition an
der von Ihnen gewünschten Position wie zuvor
beschrieben. Bestehende Zwischenpositionen
werden überschrieben.
Uniroll DE/AT
11
