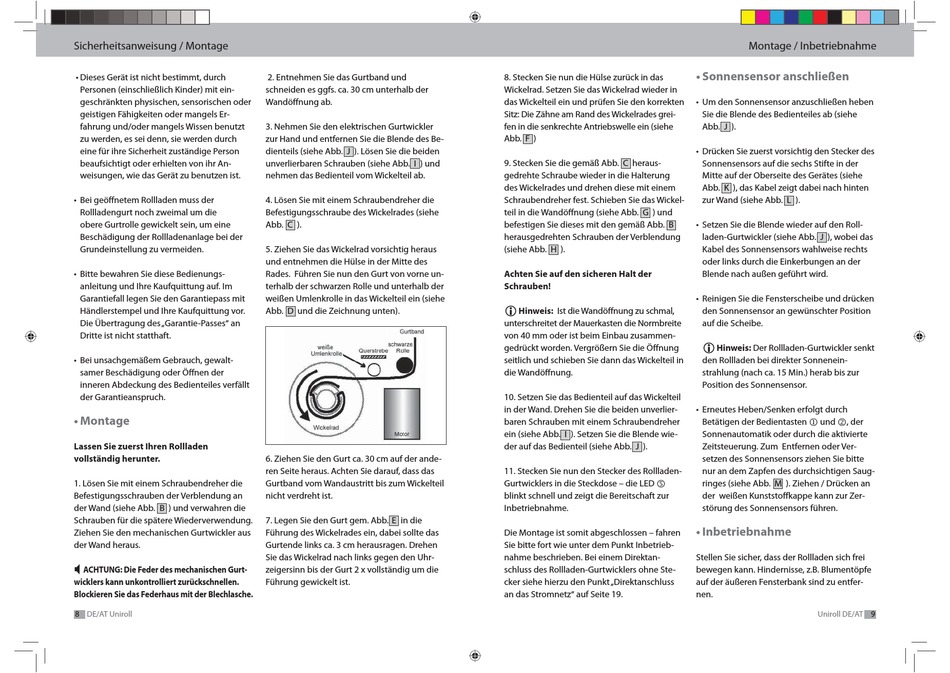

Sicherheitsanweisung / Montage

• Dieses Gerät ist nicht bestimmt, durch
Personen (einschließlich Kinder) mit ein-
geschränkten physischen, sensorischen oder
geistigen Fähigkeiten oder mangels Er-
fahrung und/oder mangels Wissen benutzt
zu werden, es sei denn, sie werden durch
eine für ihre Sicherheit zuständige Person
beaufsichtigt oder erhielten von ihr An-
weisungen, wie das Gerät zu benutzen ist.
• Bei geöff netem Rollladen muss der
Rollladengurt noch zweimal um die
obere Gurtrolle gewickelt sein, um eine
Beschädigung der Rollladenanlage bei der
Grundeinstellung zu vermeiden.
• Bitte bewahren Sie diese Bedienungs-
anleitung und Ihre Kaufquittung auf. Im
Garantiefall legen Sie den Garantiepass mit
Händlerstempel und Ihre Kaufquittung vor.
Die Übertragung des „Garantie-Passes" an
Dritte ist nicht statthaft.
• Bei unsachgemäßem Gebrauch, gewalt-
samer Beschädigung oder Öff nen der
inneren Abdeckung des Bedienteiles verfällt
der Garantieanspruch.

• Montage

Lassen Sie zuerst Ihren Rollladen
vollständig herunter.
1. Lösen Sie mit einem Schraubendreher die
Befestigungsschrauben der Verblendung an
der Wand (siehe Abb. B ) und verwahren die
Schrauben für die spätere Wiederverwendung.
Ziehen Sie den mechanischen Gurtwickler aus
der Wand heraus.
;
ACHTUNG: Die Feder des mechanischen Gurt-
wicklers kann unkontrolliert zurückschnellen.
Blockieren Sie das Federhaus mit der Blechlasche.
8
DE/AT Uniroll
2. Entnehmen Sie das Gurtband und
schneiden es ggfs. ca. 30 cm unterhalb der
Wandöff nung ab.
3. Nehmen Sie den elektrischen Gurtwickler
zur Hand und entfernen Sie die Blende des Be-
dienteils (siehe Abb. J ). Lösen Sie die beiden
unverlierbaren Schrauben (siehe Abb. I ) und
nehmen das Bedienteil vom Wickelteil ab.
4. Lösen Sie mit einem Schraubendreher die
Befestigungsschraube des Wickelrades (siehe
Abb. C ).
5. Ziehen Sie das Wickelrad vorsichtig heraus
und entnehmen die Hülse in der Mitte des
Rades. Führen Sie nun den Gurt von vorne un-
terhalb der schwarzen Rolle und unterhalb der
weißen Umlenkrolle in das Wickelteil ein (siehe
Abb. D und die Zeichnung unten).
6. Ziehen Sie den Gurt ca. 30 cm auf der ande-
ren Seite heraus. Achten Sie darauf, dass das
Gurtband vom Wandaustritt bis zum Wickelteil
nicht verdreht ist.
7. Legen Sie den Gurt gem. Abb. E in die
Führung des Wickelrades ein, dabei sollte das
Gurtende links ca. 3 cm herausragen. Drehen
Sie das Wickelrad nach links gegen den Uhr-
zeigersinn bis der Gurt 2 x vollständig um die
Führung gewickelt ist.
8. Stecken Sie nun die Hülse zurück in das
Wickelrad. Setzen Sie das Wickelrad wieder in
das Wickelteil ein und prüfen Sie den korrekten
Sitz: Die Zähne am Rand des Wickelrades grei-
fen in die senkrechte Antriebswelle ein (siehe
Abb. F )
9. Stecken Sie die gemäß Abb. C heraus-
gedrehte Schraube wieder in die Halterung
des Wickelrades und drehen diese mit einem
Schraubendreher fest. Schieben Sie das Wickel-
teil in die Wandöff nung (siehe Abb. G ) und
befestigen Sie dieses mit den gemäß Abb. B
herausgedrehten Schrauben der Verblendung
(siehe Abb. H ).
Achten Sie auf den sicheren Halt der
Schrauben!
L
Hinweis: Ist die Wandöff nung zu schmal,
unterschreitet der Mauerkasten die Normbreite
von 40 mm oder ist beim Einbau zusammen-
gedrückt worden. Vergrößern Sie die Öff nung
seitlich und schieben Sie dann das Wickelteil in
die Wandöff nung.
10. Setzen Sie das Bedienteil auf das Wickelteil
in der Wand. Drehen Sie die beiden unverlier-
baren Schrauben mit einem Schraubendreher
ein (siehe Abb. I ). Setzen Sie die Blende wie-
der auf das Bedienteil (siehe Abb. J ).
11. Stecken Sie nun den Stecker des Rollladen-
Q
Gurtwicklers in die Steckdose – die LED
blinkt schnell und zeigt die Bereitschaft zur
Inbetriebnahme.
Die Montage ist somit abgeschlossen – fahren
Sie bitte fort wie unter dem Punkt Inbetrieb-
nahme beschrieben. Bei einem Direktan-
schluss des Rollladen-Gurtwicklers ohne Ste-
cker siehe hierzu den Punkt „Direktanschluss
an das Stromnetz" auf Seite 19.
Montage / Inbetriebnahme
• Sonnensensor anschließen
• Um den Sonnensensor anzuschließen heben
Sie die Blende des Bedienteiles ab (siehe
Abb. J ).
• Drücken Sie zuerst vorsichtig den Stecker des
Sonnensensors auf die sechs Stifte in der
Mitte auf der Oberseite des Gerätes (siehe
Abb. K ), das Kabel zeigt dabei nach hinten
zur Wand (siehe Abb. L ).
• Setzen Sie die Blende wieder auf den Roll-
laden-Gurtwickler (siehe Abb. J ), wobei das
Kabel des Sonnensensors wahlweise rechts
oder links durch die Einkerbungen an der
Blende nach außen geführt wird.
• Reinigen Sie die Fensterscheibe und drücken
den Sonnensensor an gewünschter Position
auf die Scheibe.
L
Hinweis: Der Rollladen-Gurtwickler senkt
den Rollladen bei direkter Sonnenein-
strahlung (nach ca. 15 Min.) herab bis zur
Position des Sonnensensor.
• Erneutes Heben/Senken erfolgt durch
M
N
Betätigen der Bedientasten
und
, der
Sonnenautomatik oder durch die aktivierte
Zeitsteuerung. Zum Entfernen oder Ver-
setzen des Sonnensensors ziehen Sie bitte
nur an dem Zapfen des durchsichtigen Saug-
ringes (siehe Abb. M ). Ziehen / Drücken an
der weißen Kunststoff kappe kann zur Zer-
störung des Sonnensensors führen.
• Inbetriebnahme
Stellen Sie sicher, dass der Rollladen sich frei
bewegen kann. Hindernisse, z.B. Blumentöpfe
auf der äußeren Fensterbank sind zu entfer-
nen.
Uniroll DE/AT
9
