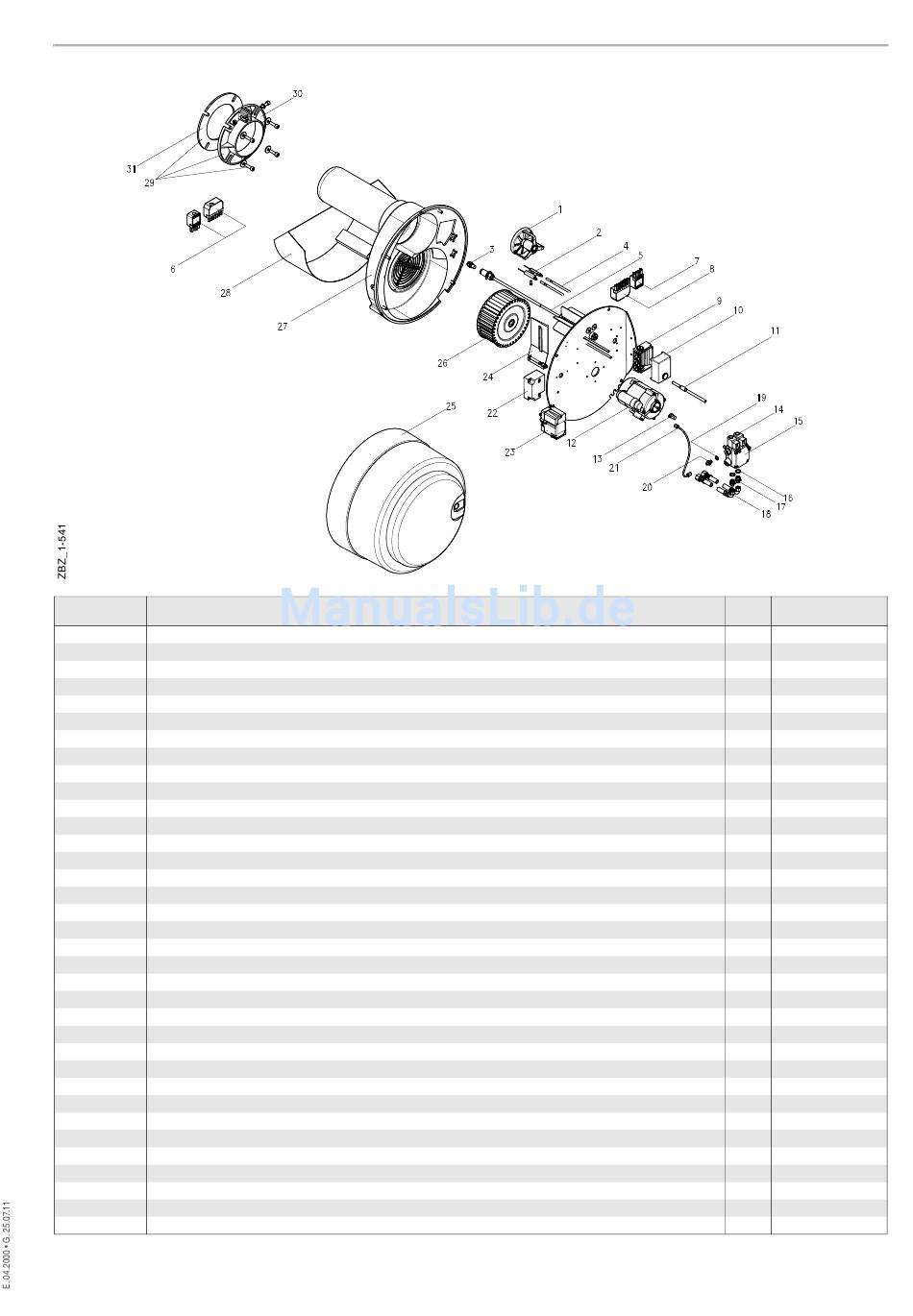

Giersch R20 Montageanleitung Seite 19

R 30-Z-L
lfd. Nr. Benennung
1 Stauscheibe mit Zwillingselektrode kpl.
2 Zwillingselektrode
3 Düse
4 Zündkabel 640 mm lang
5 Düsenstock
- Buchsenteil 7-pol. schwarz-braun
6 Buchsenteil 11-polig
7 Steckerteil 4-polig schwarz-grün
8 Steckerteil 7-polig schwarz-braun
9 Steuergerät-Unterteil 9-pol.
10 Steuergerät TF 832.3
10 Steuergerät TF 830.3
10 Steuergerät DKW 972 für -WLE
10 Steuergerät DKW 972 als Ersatz für MMO 872
11 Flammenwächter MZ 770S
12 Motor 230 V / 50 Hz 250 W
13 Kupplung für Motor
14 Magnetventilspule für Ölpumpe Suntec AS, AT und ALE
15 Ölpumpe Suntec AT245 mit Anschlussteilen
- Pumpenfilter Bausatz für AS/AT Pumpe mit Dichtung
16 Dichtring AL 13 x 18 x 2
17 Schlauchnippel NW6 R 1/4
18 Ölschlauch NW6 1200 mm lang kpl.
19 Dichtring 10 x 14 x 2
20 Druckrohrnippel R 1/8
21 Druckrohr für Ölpumpe
22 Elektr. Zündtransformator Mod. 26/35
23 Stellantrieb STA 3,5 B0
24 Luftklappe
25 Brennerhaube
26 Ventilatorrad ø180 x 74 mm
27 Gehäuse mit Brennerrohr kpl.
28 Ansauggeräuschdämpfer
29 Montagesatz kpl. als Ersatz bestehend aus Nr. 29,30,31
31 Flanschdichtung
19
Ausführung
1) Best.-Nr.
VE
33-90-10708
5 33-50-10711
auf Anfrage
2 47-50-26741
33-90-10706
37-90-20731
37-90-11135
37-90-11143
37-90-11015
31-90-22664
37-90-10955
37-90-10936
47-90-21731
47-90-22543
47-90-21037
33-90-10335
10 37-50-11586
47-90-12582
47-90-12645
47-90-23325
50 37-50-11293
10 37-50-11348
2 47-50-11347
50 37-50-10788
5 37-50-20200
31-90-23246
47-90-24469
47-90-24437
43-90-23298
33-90-30204
33-90-10590
33-90-11926
33-90-12009
33-90-11011
5 33-50-10191
