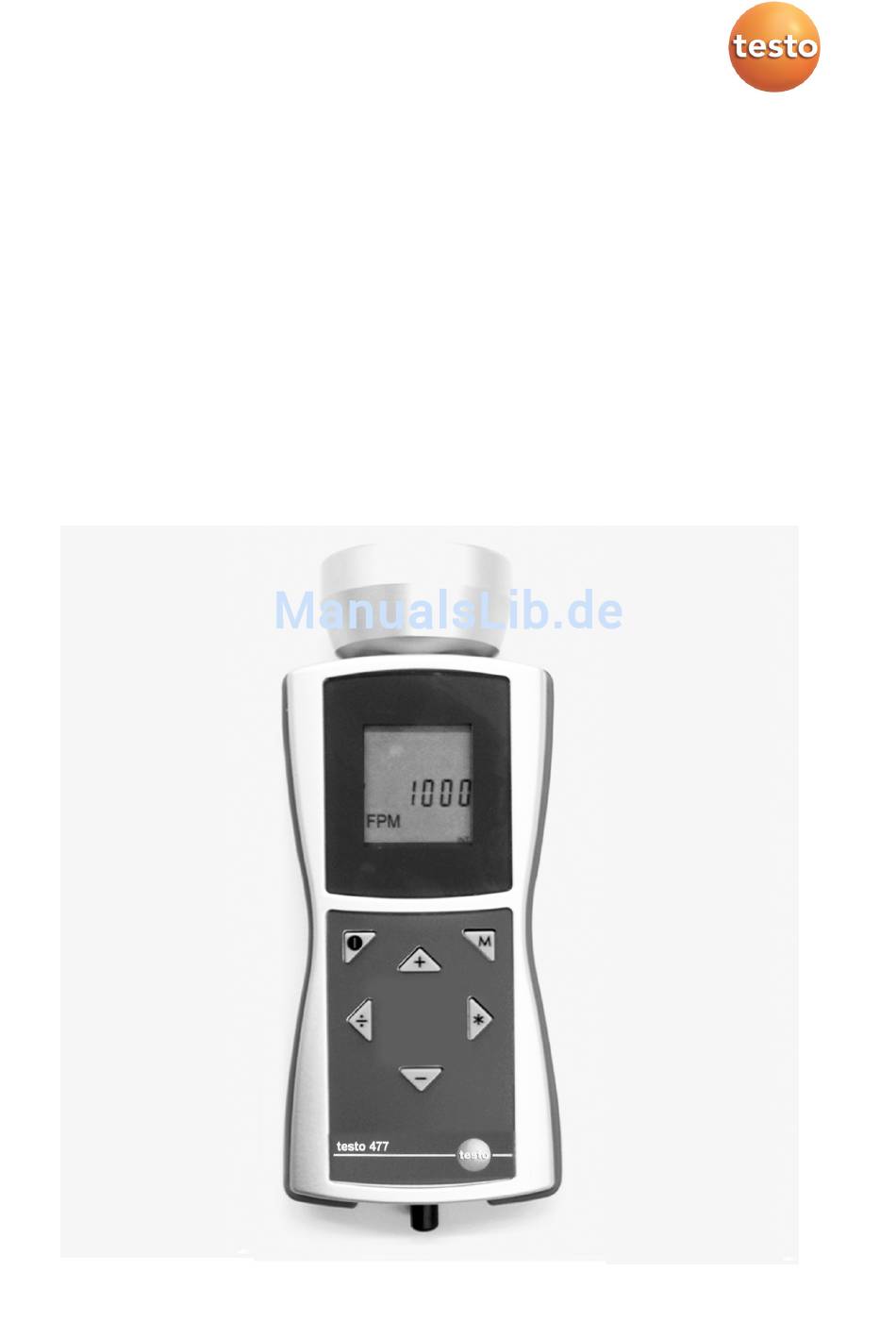

- Seite 1 477 · LED Handstroboskop Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
1 Inhalt Pos : 1 /TD /Übersc hriften/1. Inhalt @ 0\mod_1177587817070_6.doc @ 1241 @ 1 Inhalt Inhalt ......................3 Sicherheit und Umwelt ................4 2.1. Zu diesem Dokument ..............4 2.2. Sicherheit gewährleisten ..............5 2.3. Umwelt schützen ................6 Leistungsbeschreibung ................ -
Seite 4: Sicherheit Und Umwelt
2 Sicherheit und Umwelt Pos : 3 /TD /Übersc hriften/2. Sic herheit und U mwelt @ 0\mod_1173774719351_6.doc @ 290 @ 1 Sicherheit und Umwelt Pos : 4 /TD /Übersc hriften/2.1 Zu di esem Dokument @ 0\mod_1173775252351_6.doc @ 344 @ 2 2.1. -
Seite 5: Darstellung Erklärung
Verletzungsgefahr! > Die Verwendung von Stroboskopen kann epileptische Anfälle bei dafür anfälligen Personen auslösen. Pos : 10 /TD/Sic her heit und U mwelt/Sicherheit g ewährleis ten/tes to 477/Beobac htete Maschi ne @ 4\mod_1249047460506_6.doc @ 46977 @ WARNUNG Verletzungsgefahr! > Beobachtete Maschinen/Objekte nicht berühren. -
Seite 6: Umwelt Schützen
> Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. Pos : 16 /TD/--- Seitenwec hs el --- @ 0\mod_1173774430601_0.doc @ 281 @... -
Seite 7: Leistungsbeschreibung
Motoren, Ventilatoren, Pumpen und Turbinen • Kalibrierungs- und Prüfgeräte • Überwachung von Labor- und Forschungseinrichtungen Pos : 19 /TD/Leistungs bes chr eibung/Liefer umfang/Liefer umfang 477 @ 4\mod_1249033000565_6.doc @ 46694 @ 2 3.2. Lieferumfang Das testo 477 wird mit folgendem Zubehör geliefert: •... -
Seite 8: Technische Daten
3 Leistungsbeschreibung Pos : 20 /TD/Leistungs bes chr eibung/T ec hnische D aten/T echnisc he Daten 477 @ 4\mod_1249041732539_6.doc @ 46852 @ 2 3.3. Technische Daten Allgemeine Parameter Schutzart IP 65 Frequenzbereich 30-300 000 FPM (Blitze pro Minute) Anzeige LCD, mehrzeilig... -
Seite 9: Triggerausgang
Triggerausgang Prinzip Kurzschluss- und überspannungsfester Transistorausgang Pegel NPN, max. 32 V Pulslänge einstellbar Maximaler Strom 50 mA Verpolungsschutz Garantie Garantiezeit 2 Jahre Garantie- siehe Internetseite www.testo.com/warranty bedingungen Pos : 21 /TD/Ü berschriften/4. Produktbeschr eibung @ 0\mod_1173774846679_6.doc @ 308 @ 1... -
Seite 10: Produktbeschreibung
4 Produktbeschreibung Produktbeschreibung Pos : 22 /TD/Produktbes chr eibung/Ü bersicht/Ü bersic ht 477 @ 4\mod_1249033237734_6.doc @ 46725 @ 2 4.1. Übersicht 1 LCD-Display zeigt Blitzfolge an (Blitze pro Minute = FPM). Unterschiedliche Parameter, die im Display angezeigt werden, siehe Einstellmöglichkeiten (Seite 14). -
Seite 11: Statusanzeigen
8 Die Triggersignal-Eingangsbuchse wird verwendet, wenn zur Steuerung der Blitzfolge ein externer Trigger (z. B. Drehzahl- sensor) eingesetzt wird. Pos : 23 /TD/Produktbes chr eibung/Status anz eigen 477 @ 4\mod_1249563194258_6.doc @ 47251 @ 2 4.2. Statusanzeigen Folgende Statusanzeigen können in der untersten Zeile im Display erscheinen: •... -
Seite 12: Gerät Einschalten
Bewegung eines Objekts sowie zur Verwendung Ihres testo 477 als Drehzahlmesser finden Sie unter Anwendungshinweise zu speziellen Funktionen des Gerätes (Seite 20). Pos : 28 /TD/Produkt ver wenden/testo 477/Trigger kabel ansc hließ en @ 4\mod_1249463514430_6.doc @ 47212 @ 3 5.1.3. Triggerkabel anschließen ACHTUNG Sachschaden! >... -
Seite 13: Produkt Verwenden
Pos : 30 /TD/Ü berschriften/6.1 Eins tell ungen vor nehmen @ 0\mod_1184584321421_6.doc @ 1861 @ 2 6.1. Einstellungen vornehmen Pos : 31 /TD/Produkt ver wenden/testo 477/Eins tell ungen vor nehmen @ 4\mod_1249460650835_6.doc @ 47181 @ 3333 ✓ Gerät ist eingeschaltet. drücken. -
Seite 14: Einstellmöglichkeiten
6 Produkt verwenden 6.1.1. Einstellmöglichkeiten Statusanzeigen siehe Statusanzeigen (Seite 11). Im Bild sind alle Einstellmöglichkeiten im Display dargestellt. Die Nummerierung entspricht der Reihenfolge, in der sie durch Drücken der [M]-Taste aufeinander folgen. Ein von der Werkseinstellung abweichend eingestellter Parameter blinkt während des Betriebes. 1 Hz: Frequenz der Bewegung pro Sekunde (Flashes per second). -
Seite 15: Werksreset
6 Produkt verwenden 6.1.2. Werksreset ✓ Gerät ist eingeschaltet. [–] drücken. Gerät wird auf Werkseinstellungen zurückgesetzt. Gerät kehrt in den Messmodus zurück. 6.1.3. Tastensperre ✓ Gerät ist eingeschaltet. [–] drücken. Tastensperre ist aktiviert. [–] drücken. Tastensperre ist deaktiviert. 6.1.4. Internes / externes Triggersignal Gerät ist werksseitig auf internes Triggersignal eingestellt. -
Seite 16: Anwendungshinweise
7 Anwendungshinweise Pos : 32 /TD/Ü berschriften/Anwendungshi nweis e 477 @ 4\mod_1251901467301_6.doc @ 48176 @ 1 Anwendungshinweise Pos : 33 /TD/Produkt ver wenden/testo 477/allgemei ne Anwendungshi nweise 477 @ 4\mod_1251878000012_6.doc @ 48145 @ 23333 7.1. Allgemeine Anwendungshinweise 7.1.1. Bewegungen in Zeitlupe Wie beschrieben, wird das testo 477 hauptsächlich verwendet, um... -
Seite 17: Oberschwingungen
7 Anwendungshinweise Fall 2: Sie stehen vor dem Objekt und „blitzen es an“ mit einer Frequenz von 995 FPM. Es scheint dann so, als ob sich das Objekt im Uhrzeigersinn mit einer Drehzahl von 5 U/min bewegt. Fall 3: Sie stehen hinter dem Objekt und „blitzen es an“ mit einer Frequenz von 1.005 FPM. -
Seite 18: Wirkliche Drehzahl Eine Objekts Bestimmen
7 Anwendungshinweise 7.1.4. Wirkliche Drehzahl eine Objekts bestimmen Das testo 477 kann als digitaler Drehzahlmesser zur Bestimmung der wirklichen Drehzahl und / oder der Richtungswechselfrequenz eines Objekts eingesetzt werden. Dies erfolgt durch visuelles „Einfrieren” der Objektbewegung und anschließendes Ablesen am LCD-Display. - Seite 19 7 Anwendungshinweise Bild-Nr.: Blitzfolge 1.100 733,3 Wie hoch ist die Ist-Drehzahl des Ventilators? Bilder 1, 3, 5, 6 und 8 sind alle „eingefroren”, d. h., die Drehzahl könnte bei 3.300, 1.650, 1.100, 825 oder 550 U/min liegen. Welche ist korrekt? Um die Ist-Drehzahl des Ventilators bestimmen zu können, wird ein Ventilatorblatt mit einer Markierung versehen und der Test erneut durchgeführt.
-
Seite 20: Anwendungshinweise Zu Speziellen Funktionen Des Gerätes
Die Bilder bei 6.000 und 4.000 U/min sind keine Einzel-, sondern Doppel- und Vierfachbilder. Ein Einzelbild erscheint bei 3.000 und erneut bei 1.500 U/min. 3.000 U/min ist die wirkliche Drehzahl. Pos : 34 /TD/Ü berschriften/x.x. Spezi elle Anwendungshi nweise 477 @ 4\mod_1249399750136_6.doc @ 47111 @ 2 7.2. Anwendungshinweise zu speziellen Funktionen des Gerätes... - Seite 21 7 Anwendungshinweise Stroboskopes) liegt. In einem solchen Fall würde das ange- schlossene Stroboskop regelmäßig zu früh blitzen. Mit DELAY ms kann der Wert eingestellt werden, um den der Blitz verzögert werden soll. PHASE deg Einstellung der Phasenverschiebung (in Grad, relativ zur Frequenz) zwischen Triggersignal und Blitz.
-
Seite 22: Produkt Instand Halten
8 Produkt instand halten Produkt instand halten Pos : 37 /TD/Produkt i nstand halten/testo 477/Batterien wechs el n @ 4\mod_1249038428877_6.doc @ 46790 @ 2 8.1. Batterien / Akkus wechseln Gerät nur mit Batteriefachabdeckung betreiben und lagern. Bei längerem Nichtgebrauch des Geräts alle Batterien / Akkus aus dem Gerät entfernen. - Seite 24 0970 4770 de 04...
