Grill zusammenbauen
1. Lesen Sie sich die Montageanweisungen zunächst vollstän-
dig durch.
2. Für den Zusammenbau werden zwei Personen benötigt.
3. Nehmen Sie sich ausreichend Zeit für die Montage und
schaffen Sie eine ebene Arbeitsfläche von zwei bis drei
Quadratmetern.
4. Legen Sie sich das benötigte Werkzeug in Reichweite.
Eventuell sind Kleinteile wie etwa Griffe bereits vormontiert.

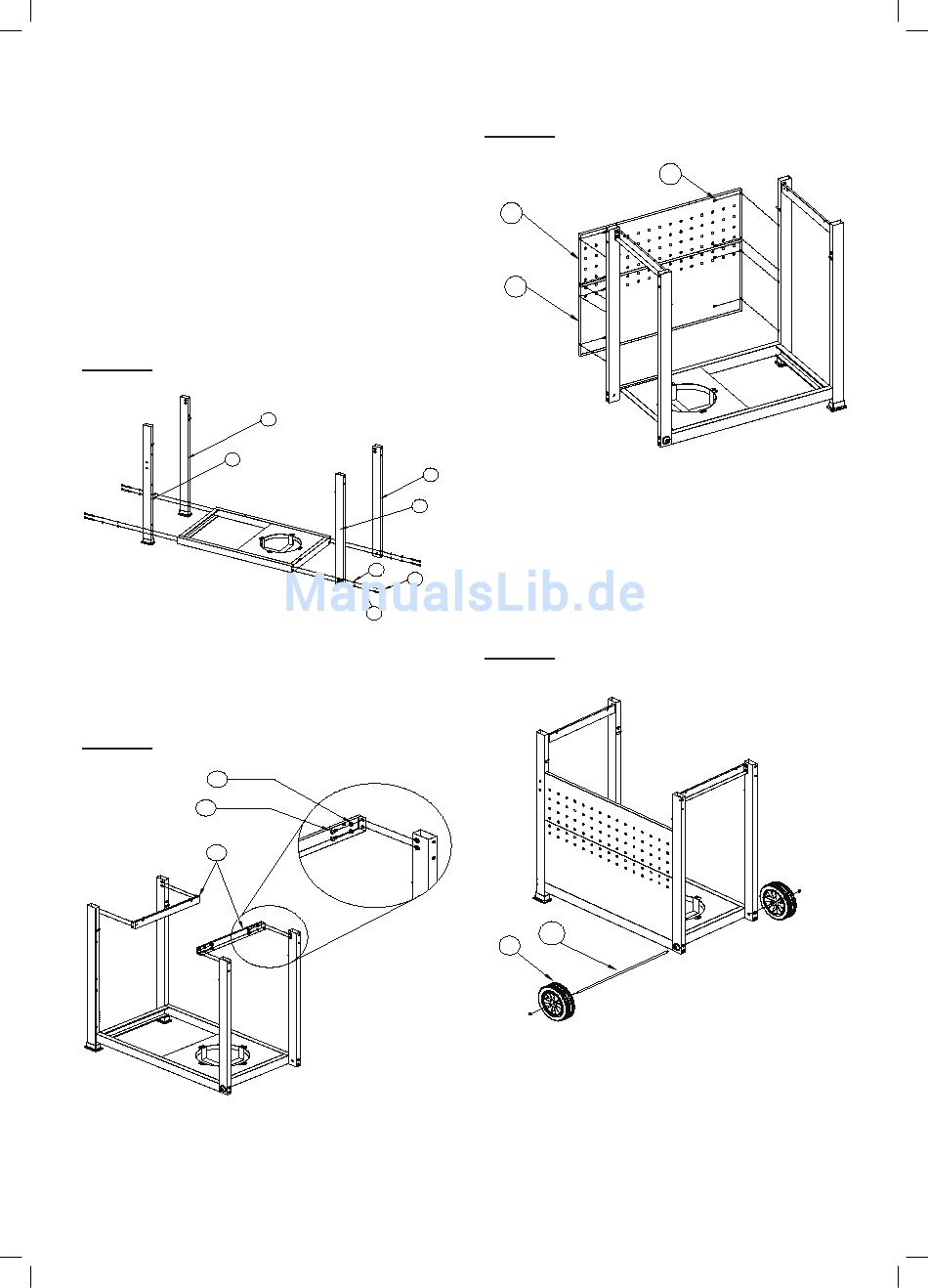

Schritt 1
Befestigen Sie die Standbeine vorne rechts (R), hinten rechts (Q),
vorne links (L) und hinten links (M) mit je 2 Schrauben BB, Spren-
gringen DD und Unterlegscheiben EE an der Bodenplatte (P).
Schritt 2
D D
C C
K
Befestigen Sie die Seitenträger (K), rechts und links mit 8
Schrauben CC und 8 Sprengringen DD zwischen den Stand-
beinen.
6
P160116-TEPRO-3176_Radcliff_20160914.indd 6
M
L
EE
DD
Schritt 3
S
T
Befestigen Sie die Frontabdeckung unten (T) mit 4 Schrauben
Q
AA unten an den vorderen Standbeinen.
R
Befestigen Sie die Frontabdeckung oben (S) mit 4 Schrauben
AA oben an den vorderen Standbeinen.
Vergewissern Sie sich vor dem Festschrauben, dass sich
die Löcher in den Standbeinen und die Löcher in den beiden
BB
Frontabdeckungen auf gleicher Höhe befinden.
Schritt 4
V
U
Entfernen Sie die Radmuttern von den Enden der Achse (V).
Stecken Sie ein Rad (U) auf die Achse (V).
Führen Sie die Achse (V) durch die Löcher am Ende der rechten
Standbeine.
Stecken Sie das zweite Rad auf das Ende der Achse.
Schrauben Sie die Radmuttern wieder auf die Enden der Rad-
achse.
