长度测量
利用仪表的时域反射 (TDR)功能，可测量线缆长度，无论被测线缆是否存在开路、短路故障，或是否接有远端模块或
识别器。任何 TDR 只能被用于测量电缆具有均匀的特性阻抗的长度。该 TDR 可能无法在使用鳄鱼夹连接到电缆未正
确捻金线得到可靠的结果。
长度可以显示为米或英尺。
要设置长度测量单位:
反复按下"工具"按钮，直到米或英尺符号闪烁。
按下或
长度单位在米与英尺之间变换。
o
反复按下"工具"按钮，直到"设置"指示符消失。
精准的长度测量取决于待测线缆是否正确设置了额定传输速率 (NVP) 。 要确定此设置，可查阅线缆制造商的数据，
或检测一段已知长度的与待测线缆类型相同的线缆。
要设置 NVP:
将一段已知长度 (>15m/50ft) 的线缆连接到测试
仪（如果适用）。
反复按下"工具"按钮，直到 NVP 设置闪烁。
按下或
，直到显示所需的 NVP 或正确显示
了已知线缆长度。
反复按下"工具"按钮，直到"设置"指示符消失。
要测量线缆长度:
将线缆连接到测试仪。
显示屏上显示线缆长度。
o
按下目前所选端口的端口选择按钮。
显示屏上转而显示总体线缆长度或线缆内
o
某条独立线对的长度。
反复按下按钮可轮流显示每条线对的长度或总
体长度。
通过检查独立线对的长度，可发现线缆故
o
障和故障点距离。
独立线对的长度通常不同，且由于其内部
o
互绞构造，其长度可能会长于总体线缆。

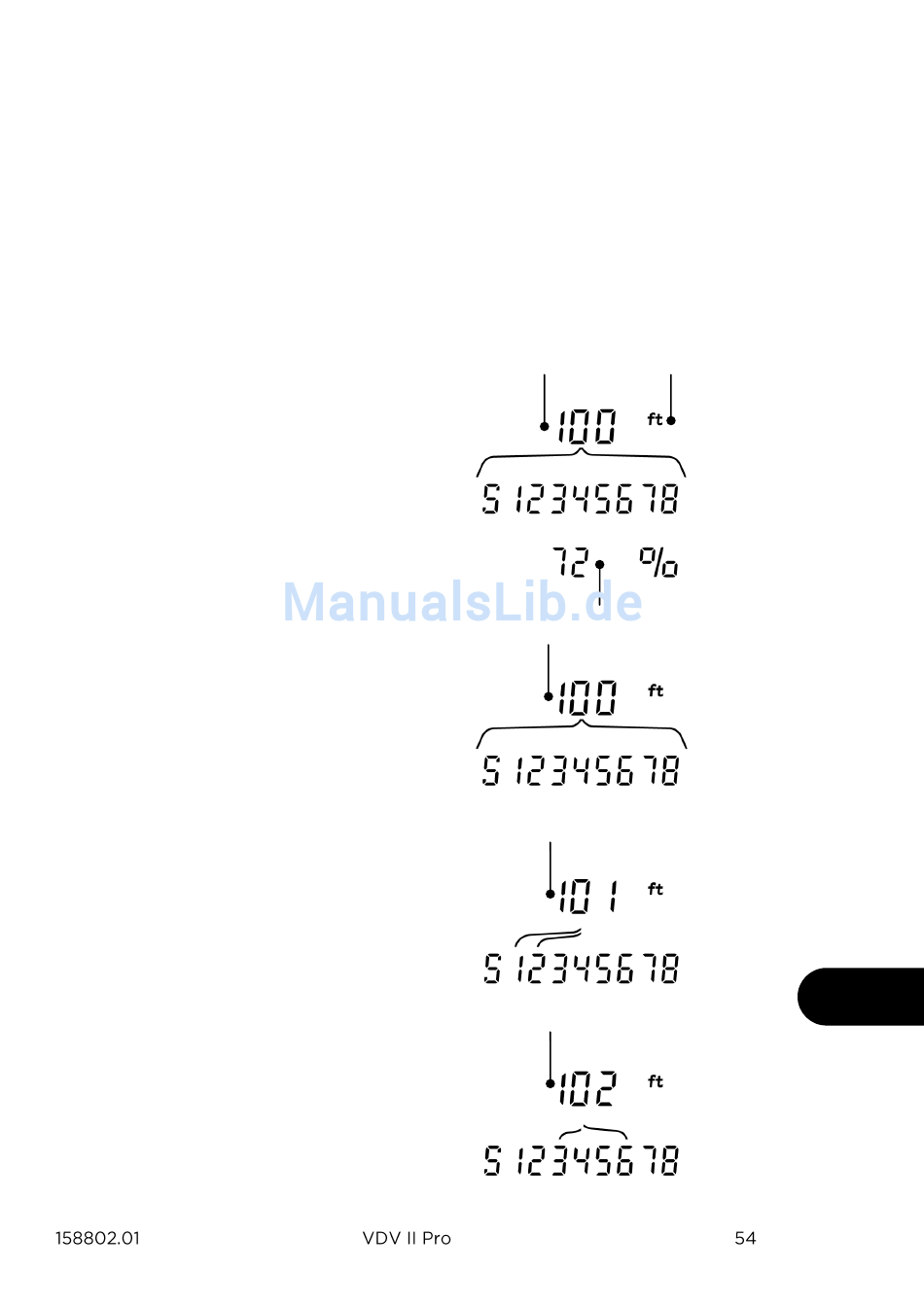

线缆长度
长度单位
NVP 设置
总体线缆长度
线对 1-2
的长度
线对 3-6
的长度
