电源

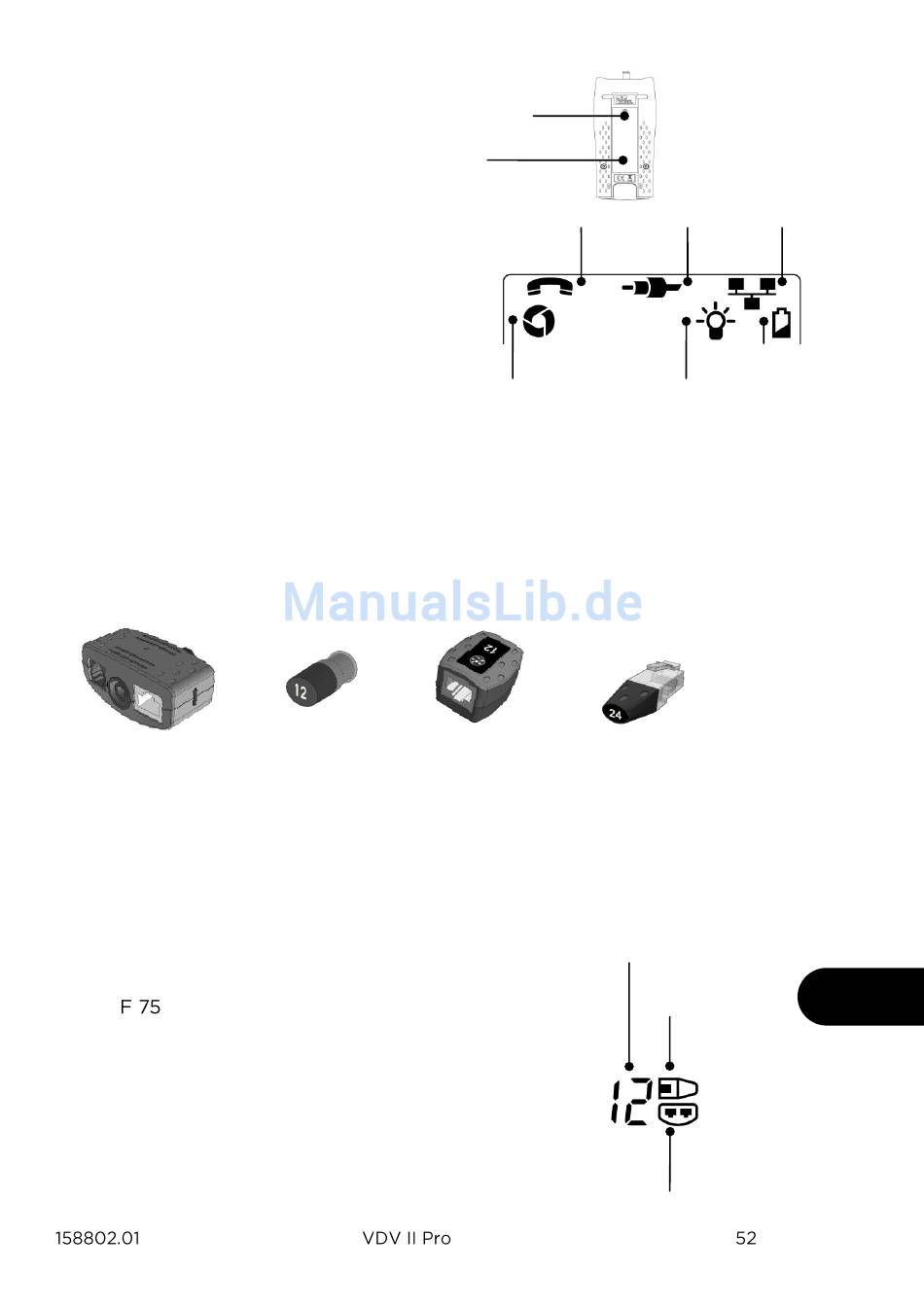

要取出/放入电池:
拆除电池盖螺丝，然后拆除测试仪背面的电池盖。
取出/放入电池时应小心，务必正确连接且不要缠住线
缆。
装回电池盖和螺丝。
要启动测试仪:
按下"开/关"按钮。
显示屏上显示所选的端口（语音、视频或数
o
据）。
如果显示电池电量低指示符，应使用新的 9V 电池
o
进行更换。
要控制背光:
反复按下"工具"按钮，直到"背光"指示符闪烁。
按下 或和背光超时（秒）所示
如果为零，显示屏上显示，且背光将不会亮起
o
如果不为零，显示屏上显示。 背光将在按下任一按钮时亮起，并会在不工作一段时间后首先变暗，然后熄灭，以
o
尽量延长电池寿命。
反复按下"工具"按钮，直到"设置"指示符消失。
要关闭测试仪:
按下"开/关"按钮。
终端模块
双端口远端模块
1 号（标准）
双端口远端模块可以存放在测试仪的下部，带有用于防护的内部插孔，或用于不从
测试仪上取下便可检测跳线的外部插孔，并可提供对同轴电缆远端模块的存放。
连接
要连接线缆并确认连接正确:
按照线缆接头类型使用正确的端口（语音、视频或数据）。 （语音端
口用于带有 RJ11、RJ12、RJ14 或 RJ25 插头的线缆；视频端口用于
带有
型端子的同轴电缆；数据端口用于带有 RJ45 插头的线
Ω
缆）。
按下对应的端口按钮（语音、视频或数据）。
显示屏上显示所选的端口。
o
将线缆的一端连接到测试仪上的特定端口，然后将另一端连接到远端
模块（用于线缆识别和检测）或识别器（仅用于线缆端口识别）。
显示屏上显示接线端子的类型（远端模块或识别器）及其编号，以
o
便在使用许多不同的接线端子时加以识别。
同轴电缆远端模块
RJ45 远端模块
1 号（标准）
1 号至 12 号（可选 -
1 号至 12 号（可选 -
158050）
158053）
电池盖螺丝
电池盖
已选择语音
已选择视频
端口
端口
"设置"
"背光"
指示符
指示符
RJ45 识别器
1 号至 24 号（可选 -
158051）
终端模块编号
识别器指示符
已选择数据
端口
"电池电量低"
指示符
中文
远端模块
指示符
