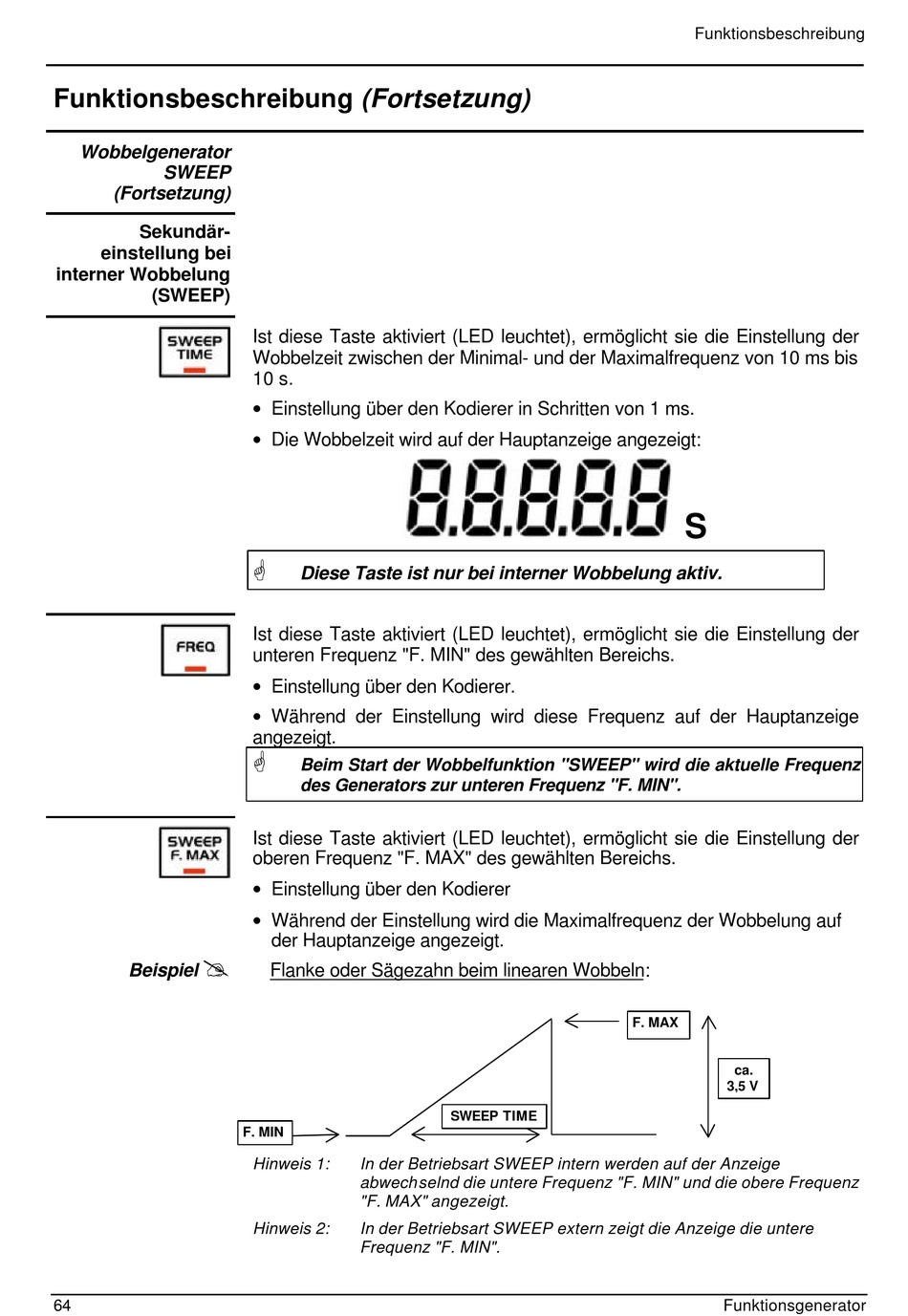

Funktionsbeschreibung (Fortsetzung)
Wobbelgenerator
SWEEP
(Fortsetzung)
Sekundär-
einstellung bei
interner Wobbelung
(SWEEP)
@
Beispiel
64
Ist diese Taste aktiviert (LED leuchtet), ermöglicht sie die Einstellung der
Wobbelzeit zwischen der Minimal- und der Maximalfrequenz von 10 ms bis
10 s.
• Einstellung über den Kodierer in Schritten von 1 ms.
• Die Wobbelzeit wird auf der Hauptanzeige angezeigt:
G
Diese Taste ist nur bei interner Wobbelung aktiv.
Ist diese Taste aktiviert (LED leuchtet), ermöglicht sie die Einstellung der
unteren Frequenz "F. MIN" des gewählten Bereichs.
• Einstellung über den Kodierer.
• Während der Einstellung wird diese Frequenz auf der Hauptanzeige
angezeigt.
G
Beim Start der Wobbelfunktion "SWEEP" wird die aktuelle Frequenz
des Generators zur unteren Frequenz "F. MIN".
Ist diese Taste aktiviert (LED leuchtet), ermöglicht sie die Einstellung der
oberen Frequenz "F. MAX" des gewählten Bereichs.
• Einstellung über den Kodierer
• Während der Einstellung wird die Maximalfrequenz der Wobbelung auf
der Hauptanzeige angezeigt.
Flanke oder Sägezahn beim linearen Wobbeln:
F. MIN
Hinweis 1: In der Betriebsart SWEEP intern werden auf der Anzeige
abwechselnd die untere Frequenz "F. MIN" und die obere Frequenz
"F. MAX" angezeigt.
Hinweis 2: In der Betriebsart SWEEP extern zeigt die Anzeige die untere
Frequenz "F. MIN".
SWEEP TIME
Funktionsbeschreibung
S
F. MAX
ca.
3,5 V
Funktionsgenerator
