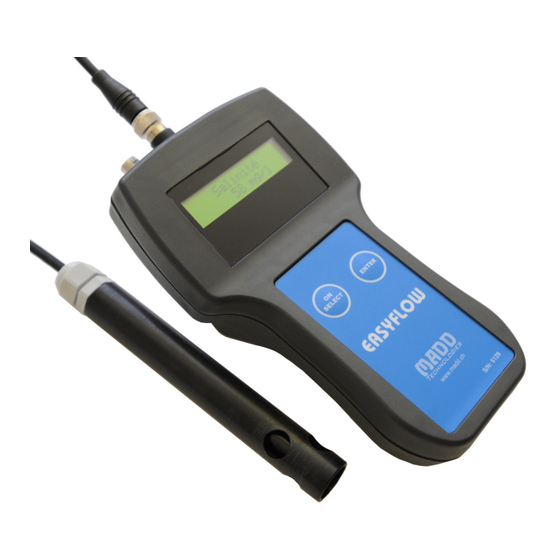

JDC ELECTRONIC SA EasyFlow Gebrauchsanweisung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

MADD
sarl
Technologies
G
e
b
r
a
u
c
h
s
a
n
w
e
i
s
u
n
g
G
e
b
r
a
u
c
h
s
a
n
w
e
i
s
u
n
g
E
a
s
y
F
l
o
w
E
a
s
y
F
l
o
w
MADD
Technologies sàrl
Avenue des Sports 42 – CH-1400 Yverdon-les-Bains – Switzerland
–
Tel: +41 24 445 31 16 – Fax: +41 24 445 21 23 – Email: info@madd.ch – www.madd.ch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für JDC ELECTRONIC SA EasyFlow

Inhaltszusammenfassung für JDC ELECTRONIC SA EasyFlow

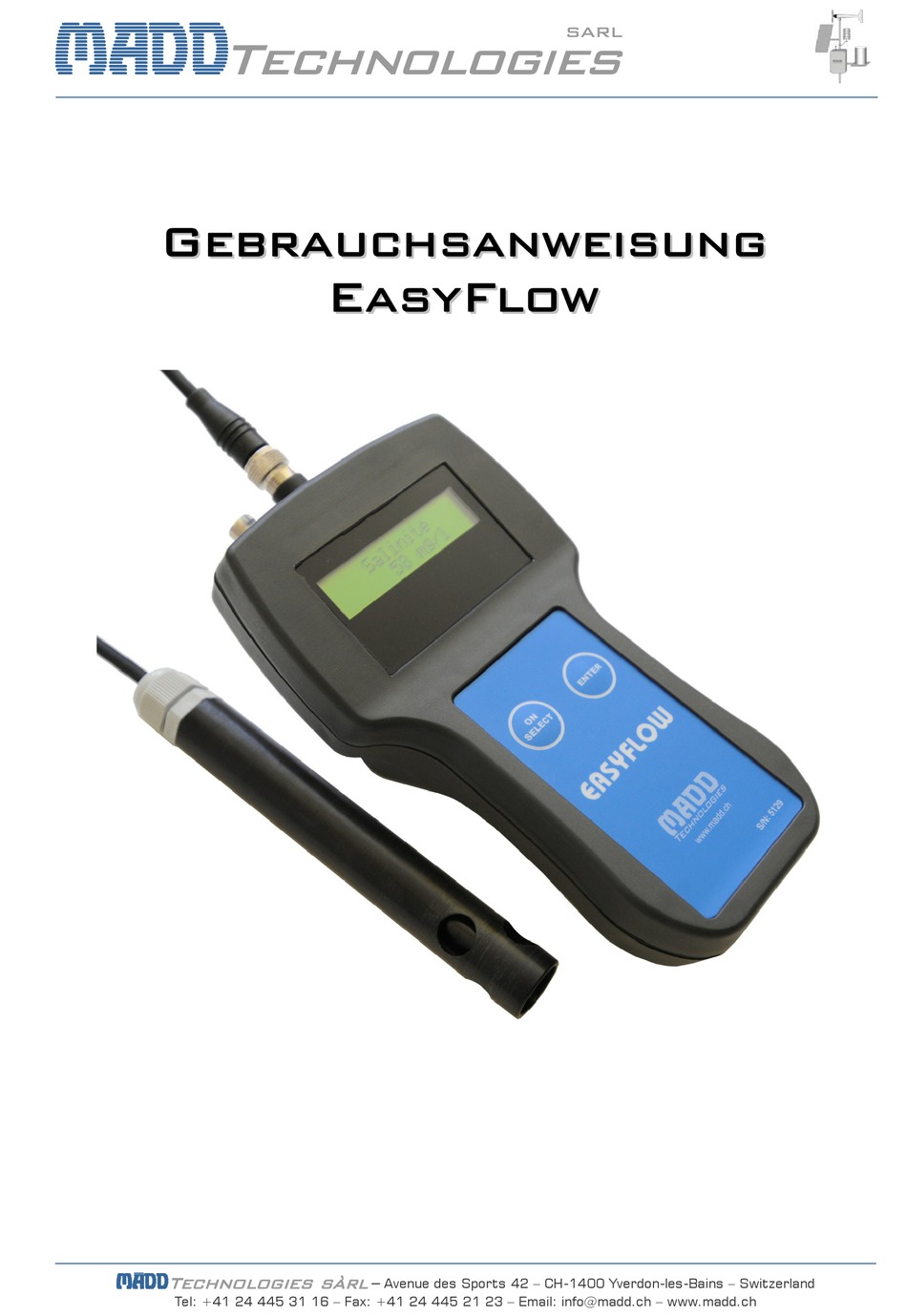

  • Seite 1 MADD sarl Technologies MADD Technologies sàrl Avenue des Sports 42 – CH-1400 Yverdon-les-Bains – Switzerland – Tel: +41 24 445 31 16 – Fax: +41 24 445 21 23 – Email: info@madd.ch – www.madd.ch...

  • Seite 2: Inhaltsverzeichnis

    Lieferumfang ........................ 3  Garantie ........................3  Abflussmessung mittels Tracerverdünnung ..............4  Grundprinzip ......................4  Der Kochsalz als Tracer ....................4  Präsentation des Gerät ....................5  Allgemeines ....................... 5  Technische Daten ...................... 5  Gerät einschalten ...................... 5  Funktion der Tasten ....................6  Auswahl des Menüs ....................

  • Seite 3: Lieferumfang

    , in Betracht gezogen. Es versteht sich, dass die Garantie für das Gerät Technologies EasyFlow nur dann wirksam sein kann, wenn das Gerät unter den vorgesehenen Bedingungen, wie weiter unten beschrieben, installiert ist. Jede andere Anwendung unterliegt der Verantwortung des Anwenders.

  • Seite 4: Abflussmessung Mittels Tracerverdünnung

    ü ü Grundprinzip Das Prinzip der Verdünnungsmethoden besteht aus der Einmischung eines gut gewählten Tracers in den Wasserlauf. Flussabwärts, auf eine für gleichmässige Mischung genügend grosse Distanz, wird der Tracerkonzentration gemessen. Diese Verdünnung ist abhängig vom Durchsatz konstant entlang der Strecke für die Dauer der Maßnahme.

  • Seite 5: Präsentation Des Gerät

    ä Allgemeines Das von Ihnen erworbene Messgerät EasyFlow wird in einer sehr praktischen Tasche mit einem Umhängetragriemen geliefert; dies erlaubt es, das Gerät unter besten Bedingungen ins Feld mitzunehmen. Zum Schutz des Gerätes und der Messsonde ist es empfohlen, beide, nach getaner Arbeit, wieder in die Tasche zu versorgen.

  • Seite 6: Funktion Der Tasten

    Funktion der Tasten EasyFlow hat zwei Funktionstasten, wie rechts abgebildet : • Mit der Taste ON/SELECT wird das Gerät eingeschaltet und nachher das Menü oder die vorgeschlagenen Optionen gewählt. • Die Taste ENTER dient zur Bestätigung der angezeigten Auswahl und zum Sprung zur nächsten Etape.

  • Seite 7: Modus Multimeter

    Modus Multimeter In diesem Modus misst EasyFlow die gegenwärtige Qualität des Wassers. Im Haupt-Menü mit der Taste SELECT den Modus Multimeter wählen und ENTER drücken. Jetzt misst das Gerät den Salzgehalt und die Temperatur des Wassers. Mit einem Druck auf die Taste SELECT geht die Anzeige vom Salzgehalt zur Temperatur.

  • Seite 8: G D E R M E S S S O N D E

    Bevor mit der eigentlichen Eichung begonnen wird, muss die Messsonde die Temperatur des Wassers erreicht haben. Um dies zu kontrollieren, den l'EasyFlow in den Modus Multimeter schalten und beobachten, dass die Temperatur sich nicht mehr verändert. Wenn diese Bedingungen erfüllt sind, kann mit der Kalibrierung begonnen werden;...
  • Seite 9 Das Gerät errechnet nun die exakten Werte der fünf Eichpunkte automatisch. Es bestimmt auch die Nichtlinearität der Sonde und errechnet die entsprechend nötigen Korrekturen. Mit der Taste SELECT kann jetzt der Eichprozess noch verlassen werden. Wenn aber die Eichung korrekt verlaufen ist, werden durch Drücken der Taste ENTER die Eichwerte fest abgespeichert, d.h.

  • Seite 10: Aufnahme Der Messung Vor Ort

    Messintervall. Die Erfahrungen mit der chemischen Messung vereinfachen die Wahl der Parameter und des Messortes. Nach der Einstellung Taste ENTER drücken. Nun sind alle für eine gute Messung nötigen Einstellungen im EasyFlow eingegeben und die Messaufnahme kann beginnen.

  • Seite 11: Ende Der Messaufnahme

    Andernfalls muss das Ende des Durchlaufs der Salzwolke abgewartet werden. Falls der Speicher des EASYFLOW voll sein sollte, stoppt das Gerät automatisch. In diesem Moment, oder nach dem Drücken der Taste ENTER, werden die Messungen in einem Speicher gesichert, und die Berechnung der Durchflussmenge beginnt.

  • Seite 12: Datenverarbeitung Auf Dem Komputer

    EVW-Datei die Daten einer früheren Messaufnahme laden. EasyViewer installieren Die Installation der Software EasyViewer befindet sich auf der, mit dem EasyFlow mitgelieferten CDROM. Die Mindestanforderungen sind Windows 95© -Betriebssystem und ein Seriell-Port. Falls Ihr PC nur mit einem USB- Port ausgerüstet ist, können wir Ihnen einen USB –...

  • Seite 13: Übertrag Der Daten Auf Den Komputer

    Übertrag der Daten auf den PC Die Übertragung der Messdaten vom EasyFlow zum PC geschieht, mit Hilfe des mitgelieferten Kabels, mit Serie- Verbindung (COM1, COM2). Übertragungsverfahren: 1. Das RS-232-Kabel am Serie-Port des PC und am Stecker des EasyFlow anschliessen 2. Die Software EasyViewer starten und darauf achten, dass der richtige Serie-Port konfiguriert ist.

  • Seite 14: Praktische Tips

    Sonde vermieden werden, dies würde die Messungen verfälschen. Es sollen auch keine Luftblasen zwischen die Messelektroden geraten. Zur Erinnerung: der EasyFlow muss vor der Ankunft der Salzwolke mindestens 30 Messungen gemacht haben. Die besten Bedingungen bestehen, wenn das Salz in dem zu messenden Wasser aufgelöst wird (max. 300 g pro Liter), und dann die ganze Salzlösung schnell und auf einmal in den Wasserlauf geleert wird.
