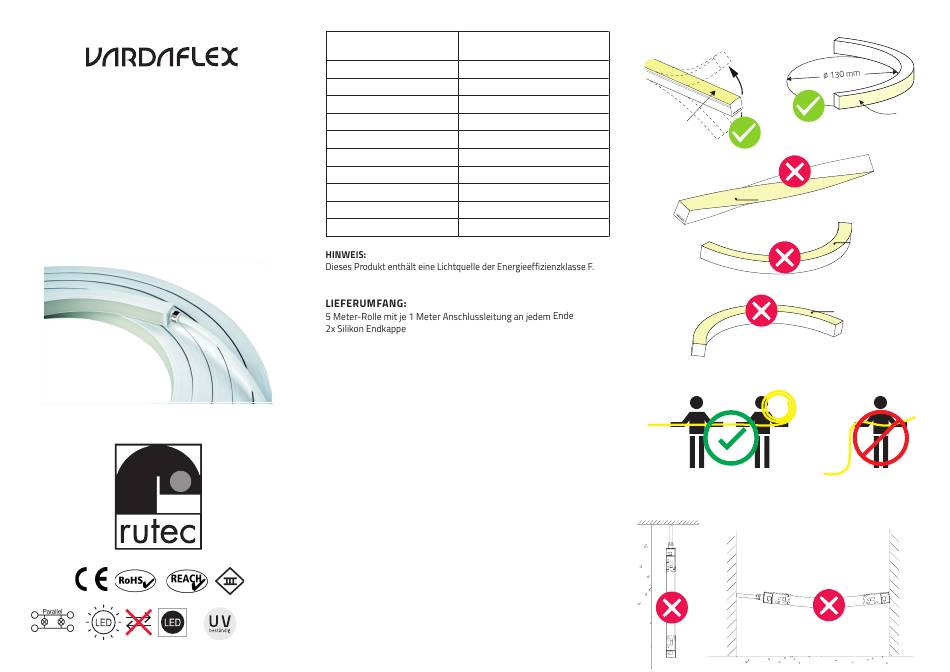

Bedienungsanleitung
Osmium TVQ
RGBW
TECHNISCHE DATEN:
Spannungsversorgung
Leistung/m
Stromstärke/m
Anzahl LED/m
LED Abstand
Länge der einzelnen Abschnitte
Betriebslänge
Abmessungen (LxBxH)
Biegedurchmesser
Betriebstemperatur
Verarbeitungstemperatur
WICHTIGE INSTALLATIONSHINWEISE:
1. Beauftragen Sie mit der Installation eine Elektrofachkraft. Für
Leuchten, die nicht gemäß den europäischen Sicherheitsrichtlinien
installiert wurden, entfällt jeder Haftungsanspruch.
2. Vor der Installation Spannung abschalten. Sicherstellen, dass die
Spannung nicht versehentlich wieder eingeschaltet werden kann.
3. VARDAflex LED-Strip ist zur Montage auf normal entflammbaren
Oberflächen geeignet, z.B. auf Holz und Werkstoffen auf Holzba-
sis mit mehr als 2 mm Dicke.
4. Prüfen Sie die Korrektheit der Anschlüsse und prüfen Sie auf Kurz-
schlüsse bevor Sie den Strom einschalten.
5. Betreiben Sie niemals LED-Strips im aufgerollten Zustand.
6. Das Schneiden der Strips muss genau an den vorgegebenen Tren-
nungslinien erfolgen.
7. Bitte stellen Sie sicher, dass ein angemessener Kabelquerschnitt
für die Verbindung zwischen dem LED-Strip und Controller ver-
wendet wird.
IP65
8. Überschreiten Sie nicht die Betriebstemperatur von +45° C.
9. Führen Sie bitte keine Reparaturen selbst durch. Dies führt zum
Erlöschen der Herstellergarantie.
24 V DC Netzgerät mit konstanter
Ausgangsspannung
15,6 W
0,65 A
84
11,9 mm
71,4 mm, 6 LEDs
Maximal 5 Meter pro Anschluss
5000 x 16 x 16 mm
min. 130 mm
-20 bis zu +45 °C
+10 bis zu +45 °C
2 x 18AWG
MONTAGE LED-STRIP:
HANDHABUNG:
Lichtaustrittsfläche
Lichtaustrittsfläche
ACHTUNG:
VARDAflex LED-Strip darf nicht hängend montiert werden!
Lichtaustrittsfläche
01
02
01
02
Lichtaustrittsfläche
3 x 18AWG
Lichtaustrittsfläche
