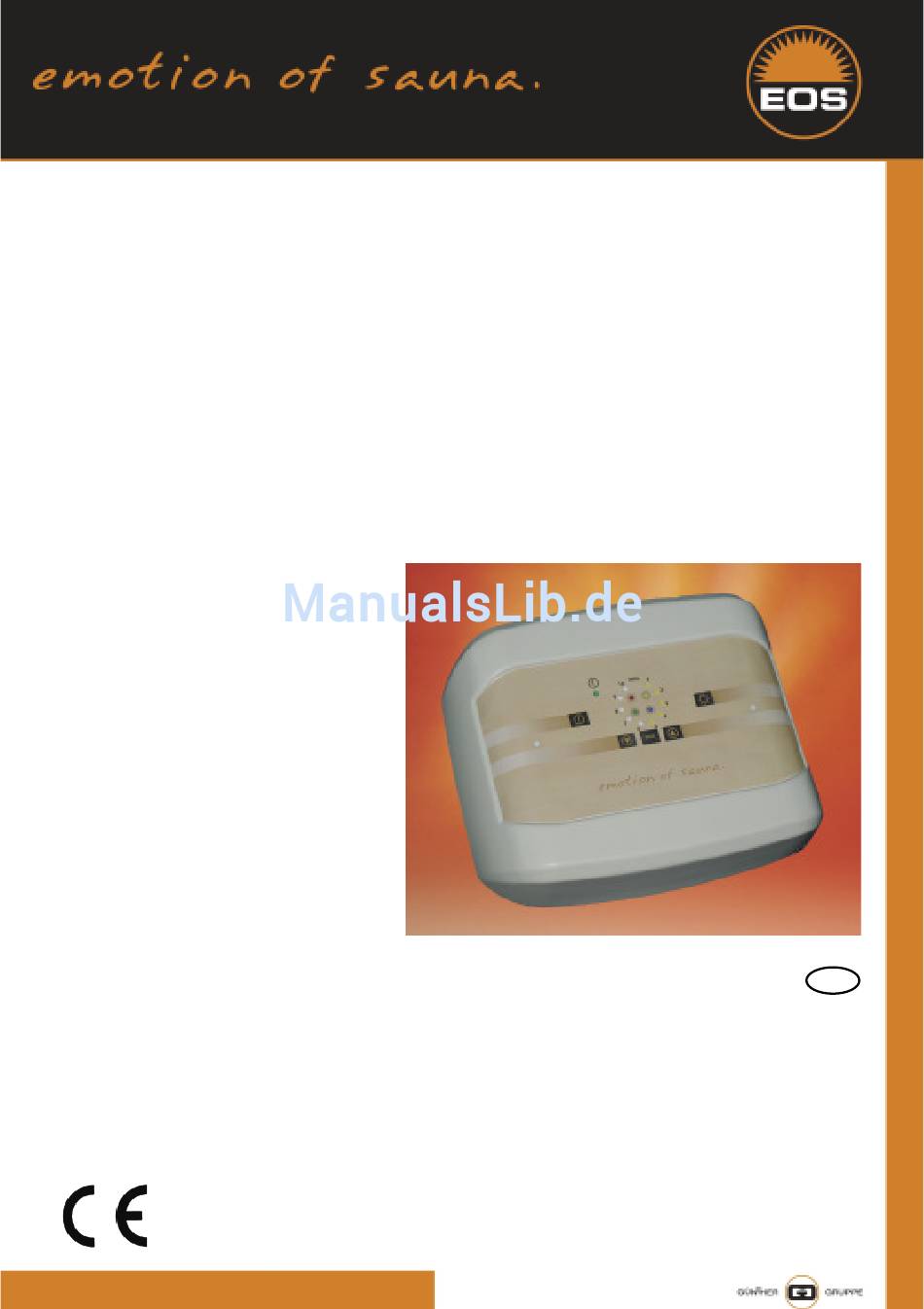

- Seite 1 Gebrauchsanweisung Manual ECON F1 Made in Germany IP x4 Druck Nr. 29343282de/ -22.08...
-
Seite 2: Inhaltsverzeichnis
Deutsch Inhalt Technische Daten ....................3 Lieferumfang ......................3 Allgemeine Hinweise ....................4 Allgemeine Sicherheitsbestimmungen ..............4 Montage des Steuergerätes ...................5 Elektrische Installationen ..................6 Bedienung .......................7 Tastenfunktionen .....................7 Inbetriebnahme .......................8 Erstes Einschalten des Gerätes ................8 Voreingestellte Parameter ..................8 Manuelle Farblichtwahl ...................8 Automatische Farblichtwahl ..................8 Wirkungsweise der Farben ..................9 Anschlussplan .......................10 Service Adresse: ....................11... -
Seite 3: Technische Daten
Technische Daten Netzspannung: 230 V N AC 50 Hz Absicherung: 1 x 10 A Leistung per Farbe: max. 400 W Umgebungstemperatur: 0 bis 40° C Schutzart: IP X4 Farbfolge bei Automatikbetrieb: Rot - rot/gelb - gelb - gelb/grün - grün - grün/blau - blau- blau/rot Farbüberlappungszeit:... -
Seite 4: Allgemeine Hinweise
Sehr geehrter Kunde, mit diesem Farblicht-Steuergerät haben Sie ein hochwertiges elektronisches Gerät erworben, welches nach den neuesten Normen- und Güterichtlinien entwickelt und gefertigt wurde. Mit diesem hochwertigen Farblichtsteuerge- rät „bedienen“ Sie Ihr Farblichtgerät und mit den Programmiermöglichkeiten werden Sie sicher schnell die Einstellungen fi nden, bei denen Sie sich am wohlsten fühlen. -
Seite 5: Montage Des Steuergerätes
Montage des Steuergerätes Befestigungsschrauben Bevor das Steuergerät an der Kabi-nen- außenwand befestigt werden kann, muss die Abdeckung des Steuergerätes abge- min. nommen werden. Hierzu werden die 2 Befestigungsschrauben (Abb. 1) gelöst. Diese Schrauben sind als Unverlierbar- keitsschrauben unter der Bedienungsskala angebracht, können aber durch die sicht- baren Löcher in der Bedienungsskala mit einem kleinen Kreuzschlitzschraubendreher... -
Seite 6: Elektrische Installationen
Elektrische Installationen Die elektische Installation darf nur von einem zugelassenen Elektro-Installateur unter Be- achtung der Richtlinien des örtlichen EVU und des VDE durchgeführt werden. Die 3adrige Netzzuleitung wird, wie aus Abb. Befestigungsloch 2 ersichtlich, zum Steuergerät geführt und angeschlossen. Ein Anschlussplan ist im Be- reich der Anschlussklemmen angebracht. -
Seite 7: Bedienung
Bedienung Tastenfunktionen Betriebsschalter Ein - Aus Einzelfarb- und Automatikbetrieb Programm-Taste Einstellungstasten LEDs für Farben LEDs für Ablaufzeit der Farben LED für Betriebs-be- reitschaft Einzelfarb- und Au- Betriebsschalter Ein - Aus tomatikbetrieb min. MODE Abb. 6 Programm-Taste Einstellungstasten... -
Seite 8: Inbetriebnahme
Inbetriebnahme Bei der automatischen Farblichtwahl läuft die Farbfolge rot-rot/gelb-gelb-gelb/grün- Nachdem Sie alle Anschlüsse noch einmal grün-grün/blau-blau-blau/rot ab. In der überprüft haben, nehmen Sie das Gerät ans Grundeinstellung verweilen die Einzelfarben Netz, indem Sie die Sicherungen bzw. den 5 Minuten und der Mischfarben 10 Sekun- Hauptschalter einschalten. -
Seite 9: Wirkungsweise Der Farben
Wirkungsweise der Farben Die seelische Beeinfl ussung durch die Far- BLAU, die Farbe des Himmels und des Was- ben erfolgt über die Augen. Von dort wird die sers, verbindet man mit Sehnsucht, Weite Farbstrahlung aufgrund komplexer Vorgän- und Kälte. Kälte verlangsamt die mensch- ge weiter ins Gehirn geleitet und entfaltet lichen Funktionen, der Grund, warum Blau dort ihre Wirkung in Form von bestimmten... -
Seite 10: Anschlussplan
Anschlussplan Elektronik rot gelb grün blau Netz Zuleitung 3 x 1,5 Farblichtgerät 230 V / 50 Hz Codierung Zuleitung zum Farblichtgerät beachten Abb. 7 Achtung! Leitungscodierung: Sehr geehrter Kunde, grün/gelb = PE nach den gültigen Vorschriften ist der elektrische Anschluss des Steuerge- = rot rätes nur durch einen Fachmann eines = gelb... -
Seite 11: Recycling
Transportschäden) an unsere Service-Abteilung einzuschicken. Senden Sie das Gerät stets mit diesem ausge- Service Adresse: füllten Garantieschein ein. EOS-WERKE GÜNTHER GmbH Eventuell entstehende Beförderungskosten für Adolf-Weiß-Straße 43 die Ein- und Rücksendung können von uns nicht übernommen werden. 35759 Driedorf-Mademühlen, Germany Fon: +49 (0)2775 82-0 Außerhalb Deutschlands wenden Sie sich im... -
Seite 12: Rücksende-Verfahren (Rma) - Hinweise Für Alle Rücksendungen
Rücksende-Verfahren (RMA) – Hinweise für alle Rücksendungen! Sehr geehrte Kundin, sehr geehrter Kunde, wir wünschen Ihnen viel Freude mit den bestellten Artikeln. Für den Fall, dass Sie ausnahmsweise einmal nicht ganz zufrieden sein sollten, bitten wir Sie um genaue Beachtung der nachstehenden Ver- fahrensabläufe.
