Trinity Uranus Werkstatt-Handbuch Seite 41

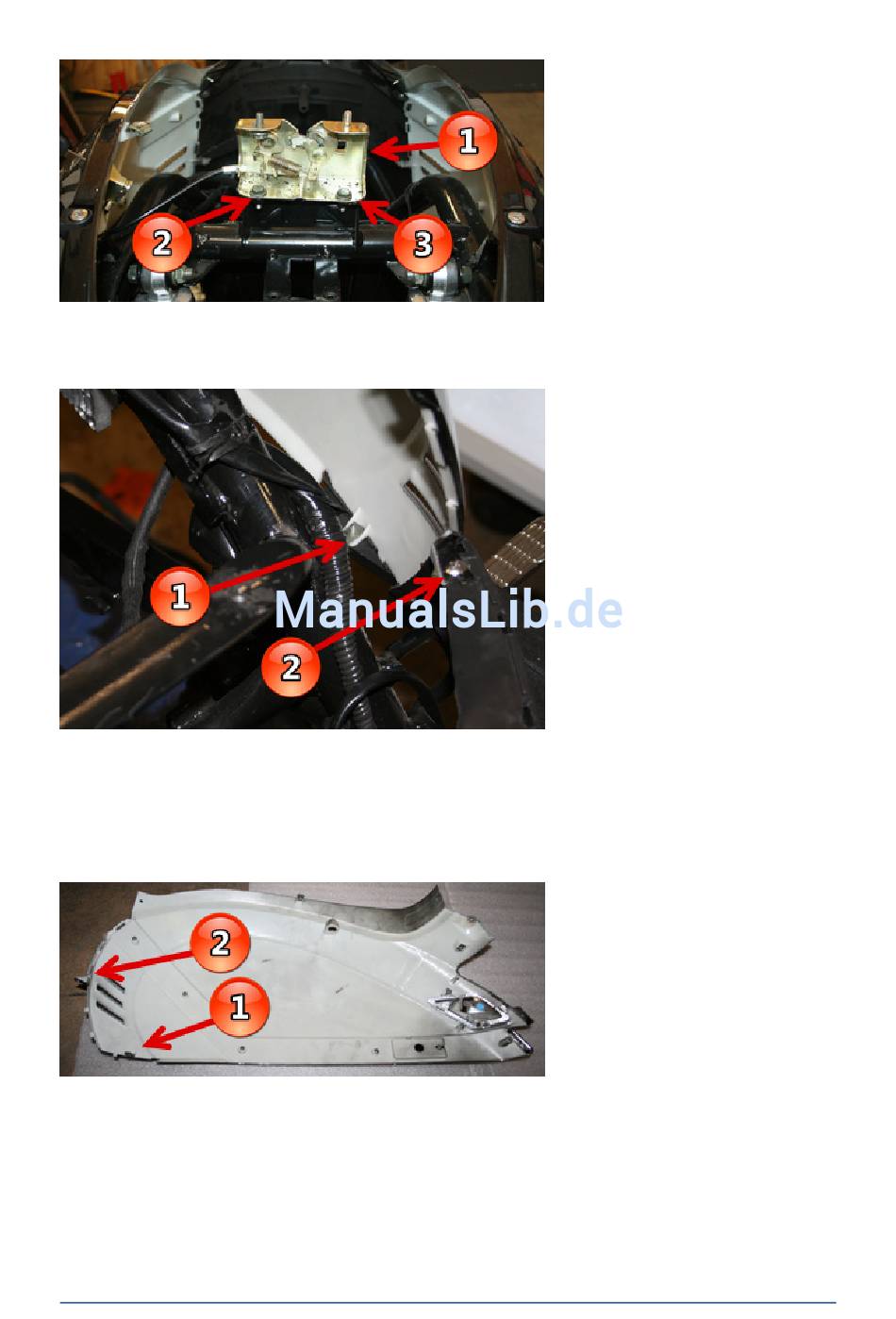

Abbildung 246
Schrauben (2 und 3) herausdrehen, so dass die Schlossfalle Sitzbank (1) lose ist
Abbildung 247
Auf beiden Seiten Schrauben (1 und 2) herausdrehen), auf diesem Bild ist die linke Seite dargestellt
Die Schraube (1) befindet sich unterhalb der Fußraste
die Positionen 1 und 2 der Schrauben entsprechen sich auf den Abbildungen
Abbildung 248
Die Abbildung zeigt die Lage der Schrauben (1 und 2) am Kotflügel hinten
Die Schraube (1) befindet sich unterhalb der Fußraste
Die Schraube (2) fixiert den Kotflügel am Trittbrett, siehe hierzu auch die nächste Abbildung
Uranus Version 0.9 41
