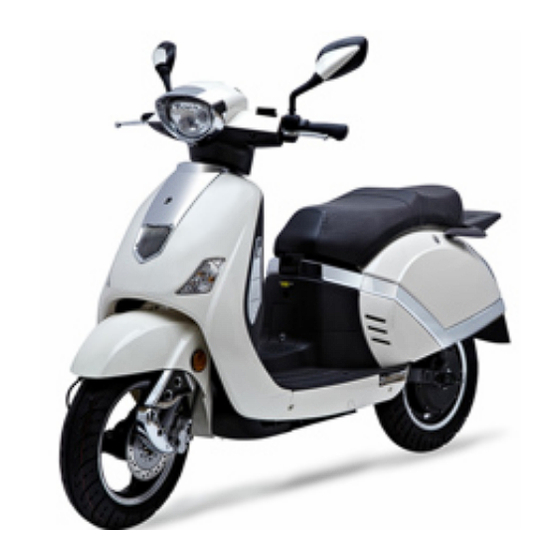

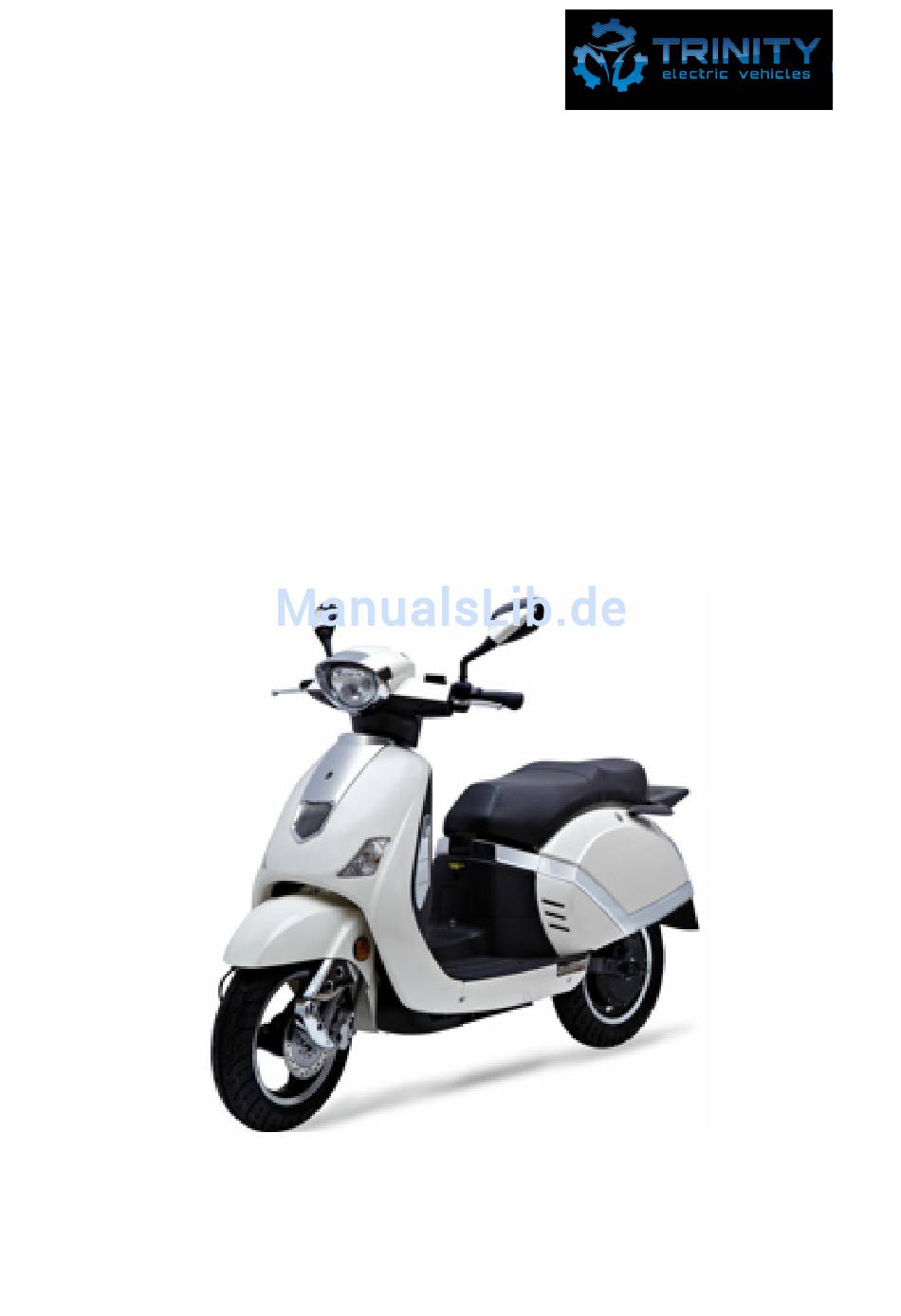

Seite 1 Werkstatthandbuch für den Trinity Uranus...
Seite 2: Inhaltsverzeichnis
Zierblende chrom hinten rechts....................44 Zierblende chrom hinten links.......................45 Radabdeckung hinten........................46 Beinschild und Trittbrett........................47 Unterbodenverkleidung.........................51 Kotflügel hinten..........................52 Beleuchtung............................53 Scheinwerfer..........................53 Biluxbirne............................56 Standlichtbirne..........................58 Blinkrelais............................59 Blinker vorne, rechts........................60 Blinker vorne, links........................61 Blinkerbirne vorne.........................62 Rücklicht............................64 Rücklichtbirne..........................65 Blende Rücklicht...........................66 Kennzeichenleuchte........................68 Kennzeichenleuchte (Glühbirne)....................69 Rückstrahler gelb..........................70 Uranus Version 0.9...
Seite 3 Antrieb..............................121 Hinterrad.............................121 Rahmen und Anbauteile........................126 Spiegel links / rechts........................126 Sitzbank............................127 Halter für Sitzbank........................128 Gepäckträger..........................129 Griff links.............................130 Lenker............................131 Gabeljoch............................133 Stoßdämpfer vorn........................136 Seitenständer..........................139 Hauptständer..........................140 Gummipuffer..........................141 Spritzschutz..........................142 Fußraste rechts / links........................143 Schwinge (Hinterrad)........................144 Stoßdämpfer hinten, rechts......................146 Stoßdämpfer hinten links......................147 Rückstrahlerhalter........................148 Uranus Version 0.9...
Seite 4 Spritzschutz hinten........................149 Halter Kotflügel...........................150 Uranus Version 0.9...
Seite 5: Hinweise
Versionsnummern kleiner „Version 1.0“ sind für Entwürfe vor der Freigabe reserviert. Ganzzahliges Hochzählen erfolgt bei gravierenden Änderungen, wie Hinzunahme neuer Hauptkapitel. Das Hochzählen nach dem Dezimalpunkt ist für Verbesserungen von Fehlern vorgesehen. Korrekturen von Rechtschreibfehlern bedürfen kein Hochzählen und können laufend erfolgen. Version 0.9 (09.08.2015) Uranus Version 0.9...
Seite 6: Allgemeine Hinweise
Vorschriften richtig entsorgt werden. Alle Rechte vorbehalten. Kein Teil dieser Publikation darf ohne die schriftliche Genehmigung von TRINITY electric vehicles GmbH in irgendeiner Form reproduziert oder veröffentlicht werden. Es kann keine Haftung für Ungenauigkeiten oder Auslassungen in diesen Unterlagen übernommen werden, auch wenn jede erdenkliche Sorgfalt ergriffen wurde, um Vollständigkeit und Genauigkeit...
Seite 7: Sicherheits- Und Gefahrenhinweise
Situation, die eine schwere Verletzung oder den Tod nach sich ziehen könnte, wenn sie nicht vermieden wird. Vorsicht gefährliche Situation, die eine leichte bis mittelschwere Verletzung nach sich ziehen könnte, wenn sie nicht vermieden wird. Hinweis zeichnet Informationen aus, die keine Personenschäden betreffen, z.B. Hinweise auf Sachschäden. Uranus Version 0.9...
Seite 8: Reparaturanleitung
Reparaturanleitung Verkleidungsteile Helmhalter Vorarbeiten Keine Arbeitsschritte Abbildung 21 Schrauben herausdrehen und Helmhalter entnehmen Uranus Version 0.9...
Seite 9: Abdeckung Der Fin
Abdeckung der FIN Vorarbeiten Keine Arbeitsschritte Abbildung 22 Abdeckung der FIN aus den Verrastungen entnehmen Uranus Version 0.9...
Seite 10: Trittbrettverkleidung Seitlich, Rechts
Trittbrettverkleidung seitlich, rechts Vorarbeiten Keine Arbeitsschritte Abbildung 23 Schrauben herausdrehen Abbildung 24 Detailausschnitt zu obiger Abbildung Uranus Version 0.9...
Seite 11 Abbildung 25 Detailausschnitt zu obiger Abbildung Abbildung 26 Trittbrettverkleidung seitlich, rechts mit den Fingern von innen nach außen aus den Verrastungen des Trittbrettes drücken Trittbrettverkleidung seitlich, rechts aus der Verrastung der Frontschürze entnehmen Uranus Version 0.9...
Seite 12: Trittbrettverkleidung Seitlich, Links
Trittbrettverkleidung seitlich, links Vorarbeiten Keine Arbeitsschritte Analog Trittbrettverkleidung seitlich, rechts Uranus Version 0.9...
Seite 13: Frontschürze
Frontschürze Vorarbeiten Trittbrettverkleidung seitlich, rechts Trittbrettverkleidung seitlich, links Hinweis Auf korrekte Verrastung der Stecker achten Arbeitsschritte Abbildung 27 Schrauben herausdrehen Uranus Version 0.9...
Seite 14 Abbildung 28 Schraube herausdrehen, Frontschürze aus den Verrastungen lösen Abbildung 29 Stecker trennen Frontschürze entnehmen Uranus Version 0.9...
Seite 15: Blende, Hupe
Blende, Hupe Vorarbeiten Trittbrettverkleidung seitlich, rechts Trittbrettverkleidung seitlich, links Frontschürze Arbeitsschritte Abbildung 210 Abbildung 211 Schrauben herausdrehen und Blende, Hupe entnehmen Uranus Version 0.9...
Seite 16: Blende, Frontschürze
Blende, Frontschürze Vorarbeiten Trittbrettverkleidung seitlich, rechts Trittbrettverkleidung seitlich, links Frontschürze Blende, Hupe Arbeitsschritte Abbildung 212 Uranus Version 0.9...
Seite 17 Abbildung 213 Blende, Frontschürze aus den Verrastungen lösen und entnehmen Uranus Version 0.9...
Seite 18: Kotflügel Vorn, Hinterer Teil
Position 1: Kotflügel vorn, vorderer Teil Position 2: Kotflügel vorn, hinterer Teil Beide Teile sind miteinander verrastet, auf der nächsten Abbildung kann man sehen, wie die Haken geformt sind und in welche Richtung (nach unten) geschoben werden muss Uranus Version 0.9...
Seite 19 Abbildung 216 Kotflügel vorn, hinterer Teil nach unten schieben und entnehmen Uranus Version 0.9...
Seite 20: Kotflügel Vorn, Vorderer Teil
Kotflügel vorn, vorderer Teil Vorarbeiten Trittbrettverkleidung seitlich, rechts Trittbrettverkleidung seitlich, links Frontschürze Abdeckung Gabeljoch, links Abdeckung Gabeljoch, rechts Kotflügel vorn, hinterer Teil Arbeitsschritte Abbildung 217 Tachowelle und Bremsleitung ausfädeln Kotflügel vorn, vorderer Teil entnehmen Uranus Version 0.9...
Seite 21: Ziergitter Seitlich, Rechts
Ziergitter seitlich, rechts Vorarbeiten Trittbrettverkleidung seitlich, rechts Trittbrettverkleidung seitlich, links Frontschürze Arbeitsschritte Analog Trittbrettverkleidung seitlich, links Uranus Version 0.9...
Seite 22: Ziergitter Seitlich, Links
Ziergitter seitlich, links Vorarbeiten Trittbrettverkleidung seitlich, rechts Trittbrettverkleidung seitlich, links Frontschürze Arbeitsschritte Abbildung 218 Abbildung 219 Schraube (1) herausdrehen und Ziergitter seitlich, links aus den Verrastungen lösen und entnehmen Uranus Version 0.9...
Seite 23: Klappe, Handschuhfach
Klappe, Handschuhfach Vorarbeiten Trittbrettverkleidung seitlich, rechts Trittbrettverkleidung seitlich, links Frontschürze Arbeitsschritte Abbildung 220 Linken Anschlag nach unten drücken und nach hinten ziehen, das Gleiche beim rechten Anschlag wiederholen Abbildung 221 (Ansicht von vorn bei abgenommener Frontschürze) Uranus Version 0.9...
Seite 24: Zusammenbau
Abbildung 222 Schraube (1) herausdrehen und Halter (2) entnehmen, das Gleiche beim rechten Scharnier wiederholen Klappe, Handschuhfach entnehmen Zusammenbau Abbildung 223 Darauf achten, dass die Achse (1) in den Aussparungen (2 und 3) zu liegen kommt Uranus Version 0.9...
Seite 25: Schwingenabdeckung Vorn, Rechts
Schwingenabdeckung vorn, rechts Vorarbeiten Keine Arbeitsschritte Abbildung 224 Schraube herausdrehen und Schwingenabdeckung vorn, rechts entnehmen Uranus Version 0.9...
Seite 26: Schwingenabdeckung Vorn, Links
Schwingenabdeckung vorn, links Vorarbeiten Keine Arbeitsschritte Abbildung 225 Schraube herausdrehen und Schwingenabdeckung vorn, links entnehmen Uranus Version 0.9...
Seite 27: Abdeckung Gabeljoch, Rechts
Abdeckung Gabeljoch, rechts Vorarbeiten Keine Arbeitsschritte Abbildung 226 Schrauben herausdrehen und Abdeckung Gabeljoch, rechts entnehmen Uranus Version 0.9...
Seite 28: Abdeckung Gabeljoch, Links
Abdeckung Gabeljoch, links Vorarbeiten Keine Arbeitsschritte Abbildung 227 Schrauben herausdrehen und Abdeckung Gabeljoch, links entnehmen Uranus Version 0.9...
Seite 29: Lenkerverkleidung Oben
Die Lenkerverkleidung oben besteht aus zwei Teilen, einem oberen Teil und einem unteren Teil. Eine Trennung der beiden Teile ist nur erforderlich, wenn der Scheinwerfer ausgebaut werden muss. Abbildung 228 Pos. 1: Lenkerverkleidung oben, oberer Teil mit Scheinwerfer und Tacho Pos. 2: Lenkerverkleidung oben, unterer Teil Uranus Version 0.9...
Seite 30 Arbeitsschritte Abbildung 229 Schrauben herausdrehen Abbildung 230 Schrauben herausdrehen (Darstellung rechte Seite), die Schrauben auf der linken Seite ebenfalls herausdrehen Lenkerabdeckung oben von der Lenkerabdeckung unten abheben Uranus Version 0.9...
Seite 31 Abbildung 231 Stecker Tacho (1) und Stecker Scheinwerfer (2) trennen Tachowelle (3) abschrauben Lenkerverkleidung oben entnehmen Abbildung 232 Schrauben herausdrehen und Lenkerverkleidung oben, oberer Teil von der Lenkerverkleidung oben, unterer Teil trennen Uranus Version 0.9...
Seite 32: Lenkerverkleidung Unten
Kabelbinder vom Kabelbaum und den Bremsleitungen lösen, so dass diese frei liegen und ausgefädelt werden können Kabelbaumstecker (Fahrgriff, beide Bremslichtschalter, Schaltergruppen rechts und links, Blinkrelais) trennen Abbildung 234 Schrauben der Bremsanlage vorne und der Bremsanlage hinten herausdrehen und Bremshebel mit Bremsflüssigkeitsbehälter vom Lenker lösen Uranus Version 0.9...
Seite 33 Abbildung 235 Mutter (1) herausdrehen und Schraube (2) herausziehen Lenker vom Gabeljoch abziehen Kabelbaum und Bremsanlagen vorne und hinten ausfädeln Lenkerverkleidung unten entnehmen Uranus Version 0.9...
Seite 34: Akkubehälter
Akkubehälter Vorarbeiten Keine Arbeitsschritte Abbildung 236 Schrauben herausdrehen Akkubehälter entnehmen Uranus Version 0.9...
Seite 35: Sitzbankunterverkleidung
Sitzbankunterverkleidung Vorarbeiten Akkubehälter Arbeitsschritte Abbildung 237 Akkukabel (1) ausfädeln Stehbolzen (2) herausdrehen, hierzu Mutter (siehe nächstes Bild) herausdrehen bzw. gegenhalten Schrauben (3 und 4) herausdrehen Abbildung 238 Mutter zum Stehbolzen (2) aus Bild oben Uranus Version 0.9...
Seite 36 Abbildung 239 Hutmuttern (1 und 2) herausdrehen Schrauben (3 bis 5) herausdrehen Sitzbankunterverkleidung entnehmen Uranus Version 0.9...
Seite 37: Sitzbankblende
Vorarbeiten Akkubehälter Sitzbankunterverkleidung Arbeitsschritte Abbildung 241 Die Sitzbankblende (1) ist mit den Schrauben (2 und 3) an den hinteren Kotflügeln festgeschraubt und über Verrastungen fixiert. Schrauben (2 und 3) herausdrehen Sitzbankblende aus den Verrastungen lösen und entnehmen Uranus Version 0.9...
Seite 38: Zierblende Chrom Vorn
Zierblende chrom vorn Vorarbeiten Akkubehälter Sitzbankunterverkleidung Arbeitsschritte Abbildung 242 Schrauben herausdrehen Zierblende chrom vorn entnehmen Uranus Version 0.9...
Seite 39: Staufach
Staufach Vorarbeiten Akkubehälter Sitzbankunterverkleidung Arbeitsschritte Abbildung 243 Schrauben herausdrehen, die Gegenmuttern der Schrauben sind lose und müssen gegengehalten werden Staufach entnehmen Uranus Version 0.9...
Seite 40: Kotflügel Hinten Komplett
Nummernschildträger abgebaut werden, bevor die beiden Kotflügel voneinander getrennt werden können. Arbeitsschritte Abbildung 244 Diese Schraube muss nicht zur Demontage der Kotflügel hinten herausgedreht werden, dies ist erst abschließend bei der Trennung der beiden Kotflügel hinten erforderlich Abbildung 245 Stecker Rücklicht trennen Uranus Version 0.9...
Seite 41 Abbildung 248 Die Abbildung zeigt die Lage der Schrauben (1 und 2) am Kotflügel hinten Die Schraube (1) befindet sich unterhalb der Fußraste Die Schraube (2) fixiert den Kotflügel am Trittbrett, siehe hierzu auch die nächste Abbildung Uranus Version 0.9...
Seite 42 Abbildung 249 In dieser Abbildung sind die Stellen markiert, an denen die Schrauben (2) aus den obigen Abbildungen am Trittbrett hineingeschraubt sind Abbildung 250 Schrauben herausdrehen und Kotflügel hinten komplett entnehmen Uranus Version 0.9...
Seite 43: Kotflügel Hinten Rechts / Links
Kotflügel hinten komplett Rücklicht Blende Rücklicht Radabdeckung hinten Hinweis Wenn der Kotflügel hinten links bzw. Kotflügel hinten rechts erneuert werden muss, dann siehe auch Zierblende chrom hinten rechts und links und Blinker hinten rechts und links Arbeitsschritte Abbildung 251 Uranus Version 0.9...
Seite 44: Zierblende Chrom Hinten Rechts
Zierblende chrom hinten rechts Vorarbeiten Gepäckträger Akkubehälter Sitzbankunterverkleidung Sitzbankblende Kotflügel hinten komplett Rücklicht Blende Rücklicht Nummernschildträger Kotflügel hinten rechts / links Arbeitsschritte Abbildung 252 Abbildung zeigt den Kotflügel hinten rechts, links ist analog Schrauben herausdrehen und Zierblende chrom hinten entnehmen Uranus Version 0.9...
Seite 45: Zierblende Chrom Hinten Links
Zierblende chrom hinten links Vorarbeiten Gepäckträger Akkubehälter Sitzbankunterverkleidung Sitzbankblende Kotflügel hinten komplett Rücklicht Blende Rücklicht Nummernschildträger Kotflügel hinten rechts / links Arbeitsschritte Analog Zierblende chrom hinten links Uranus Version 0.9...
Seite 46: Radabdeckung Hinten
Radabdeckung hinten Vorarbeiten Gepäckträger Akkubehälter Sitzbankunterverkleidung Sitzbankblende Kotflügel hinten komplett Rücklicht Blende Rücklicht Arbeitsschritte Abbildung 253 Schrauben herausdrehen und Radabdeckung hinten entnehmen Uranus Version 0.9...
Seite 47: Beinschild Und Trittbrett
Trittbrettverkleidung seitlich, rechts Trittbrettverkleidung seitlich, links Frontschürze Gepäckträger Akkubehälter Sitzbankunterverkleidung Sitzbankblende Kotflügel hinten komplett Hinweis Das Beinschild und das Trittbrett können nicht einzeln demontiert werden, sie müssen deshalb zuerst komplett abgenommen werden, um sie anschließend voneinander zu trennen. Uranus Version 0.9...
Seite 48 Abbildung 255 Symbolring vom Lenkradschloss in Pfeilrichtung drehen und entnehmen (Der Symbolring lässt sich leichter drehen, wenn vorher das Lenkradschloss abgeschraubt wurde) Abbildung 256 Schrauben links und rechts herausdrehen, auf der Abbildung ist nur die rechte Seite gezeigt Uranus Version 0.9...
Seite 49 Abbildung 257 Schraube herausdrehen und Beinschild und Trittbrett komplett entnehmen Abbildung 258 Schrauben (1 bis 7) herausdrehen Die Laschen (8 und 9) anheben Beinschild und Trittbrett durch Lösen aus den Verrastungen voneinander trennen und entnehmen Uranus Version 0.9...
Seite 50: Zusammenbau
Zusammenbau Abbildung 259 Beim Einbau darauf achten, dass die Noppen des Trittbrettes in den Löchern der Aufnahmen im Rahmen richtig positioniert werden Uranus Version 0.9...
Seite 51: Unterbodenverkleidung
Unterbodenverkleidung Vorarbeiten Keine Arbeitsschritte Abbildung 260 Schraube (1) herausdrehen und Lasche (2) aushängen, das Gleiche auf der gegenüberliegenden Seite wiederholen Unterbodenverkleidung entnehmen Uranus Version 0.9...
Seite 52: Kotflügel Hinten
Kotflügel hinten Vorarbeiten Keine Arbeitsschritte Abbildung 261 Schrauben herausdrehen Kotflügel hinten entnehmen Uranus Version 0.9...
Seite 53: Beleuchtung
Glühbirnen nicht mit bloßen Händen anfassen, hierzu ein sauberes Tuch benutzen Nach dem Zusammenbau die Scheinwerfereinstellung prüfen Arbeitsschritte Abbildung 262 Schrauben herausdrehen und Lenkerverkleidung oben, oberer Teil und Lenkerverkleidung oben, unterer Teil voneinander trennen Abbildung 263 Schraube (1) herausdrehen Uranus Version 0.9...
Seite 54 Schraube (2) nicht herausdrehen, dies ist die Einstellschraube des Scheinwerfers Abbildung 264 Den Scheinwerfer aus den Verrastungen lösen und den Scheinwerfer entnehmen Details zu den Verrastungen sind auf den beiden folgenden Abbildungen zu sehen Abbildung 265 Detailansicht der Verrastungen im oberen Teil der Lenkerverkleidung oben Uranus Version 0.9...
Seite 55 Abbildung 266 Detailansicht der Verrastungen im Scheinwerfer Uranus Version 0.9...
Seite 56: Biluxbirne
Biluxbirne Vorarbeiten Lenkerverkleidung oben Hinweis Glühbirnen nicht mit bloßen Händen anfassen, hierzu ein sauberes Tuch benutzen Arbeitsschritte Abbildung 267 Gummikappe (1) abziehen, Fassung der Biluxbirne (2) im Gegenuhrzeigersinn drehen und aus dem Scheinwerfer entnehmen Uranus Version 0.9...
Seite 57 Abbildung 268 Biluxbirne durch Drücken und Drehen im Uhrzeigersinn aus der Fassung lösen und entnehmen Uranus Version 0.9...
Seite 58: Standlichtbirne
Standlichtbirne Vorarbeiten Lenkerverkleidung oben Hinweis Glühbirnen nicht mit bloßen Händen anfassen, hierzu ein sauberes Tuch benutzen Arbeitsschritte Abbildung 269 Standlichtbirne mit Fassung aus dem Scheinwerfer herausziehen Abbildung 270 Standlichtbirne aus der Fassung herausziehen Uranus Version 0.9...
Seite 59: Blinkrelais
Blinkrelais Vorarbeiten Lenkerverkleidung oben Hinweis Auf korrekte Verrastung der Stecker achten Arbeitsschritte Abbildung 271 Stecker (1) trennen Kabelbinder lösen Blinkrelais (2) entnehmen Uranus Version 0.9...
Seite 60: Blinker Vorne, Rechts
Blinker vorne, rechts Vorarbeiten Trittbrettverkleidung seitlich, rechts Trittbrettverkleidung seitlich, links Frontschürze Arbeitsschritte Abbildung 272 Fassung im Gegenuhrzeigersinn drehen und entnehmen Schrauben herausdrehen und Blinker vorne, rechts entnehmen Uranus Version 0.9...
Seite 61: Blinker Vorne, Links
Blinker vorne, links Vorarbeiten Trittbrettverkleidung seitlich, rechts Trittbrettverkleidung seitlich, links Frontschürze Hinweis Auf korrekte Verrastung der Stecker achten Arbeitsschritte Abbildung 273 Fassung im Gegenuhrzeigersinn drehen und entnehmen Schrauben herausdrehen und Blinker vorne, links entnehmen Uranus Version 0.9...
Seite 62: Blinkerbirne Vorne
Fingern herausdrehen lässt. Trittbrettverkleidung seitlich, rechts Trittbrettverkleidung seitlich, links Frontschürze Hinweis Glühbirnen nicht mit bloßen Händen anfassen, hierzu ein sauberes Tuch benutzen Arbeitsschritte Abbildung 274 Fassung im Gegenuhrzeigersinn drehen und entnehmen Uranus Version 0.9...
Seite 63 Abbildung 275 Blinkerbirne vorne durch Drücken nach unten und gleichzeitigem Drehen im Gegenuhrzeigersinn lösen und aus der Fassung entnehmen Uranus Version 0.9...
Seite 64: Rücklicht
Rücklicht Vorarbeiten Gepäckträger Akkubehälter Sitzbankunterverkleidung Sitzbankblende Kotflügel hinten komplett Hinweis Auf korrekte Verrastung der Stecker achten Arbeitsschritte Abbildung 276 Schrauben herausdrehen und Rücklicht entnehmen Uranus Version 0.9...
Seite 65: Rücklichtbirne
Glühbirnen nicht mit bloßen Händen anfassen, hierzu ein sauberes Tuch benutzen Arbeitsschritte Abbildung 277 Fassung mit Rücklichtbirne im Gegenuhrzeigersinn drehen und aus dem Rücklicht entnehmen Abbildung 278 Rücklichtbirne durch Drücken nach unten und gleichzeitigem Drehen im Gegenuhrzeigersinn lösen und aus der Fassung entnehmen Uranus Version 0.9...
Seite 66: Blende Rücklicht
Blende Rücklicht Vorarbeiten Gepäckträger Akkubehälter Sitzbankunterverkleidung Sitzbankblende Kotflügel hinten komplett Rücklicht Hinweis Auf korrekte Verrastung der Stecker achten Uranus Version 0.9...
Seite 67 Arbeitsschritte Abbildung 279 Abbildung 280 Schrauben herausdrehen und Blende Rücklicht entnehmen Uranus Version 0.9...
Seite 68: Kennzeichenleuchte
Kennzeichenleuchte Vorarbeiten Keine Arbeitsschritte Schraube herausdrehen und Kennzeichenleuchte herausziehen Abbildung 281 Fassung aus der Kennzeichenleuchte herausziehen Kennzeichenleuchte entnehmen Uranus Version 0.9...
Seite 69: Kennzeichenleuchte (Glühbirne)
Kennzeichenleuchte (Glühbirne) Vorarbeiten Kennzeichenleuchte Hinweis Glühbirnen nicht mit bloßen Händen anfassen, hierzu ein sauberes Tuch benutzen Arbeitsschritte Abbildung 282 Rücklichtbirne aus der Fassung herausziehen Uranus Version 0.9...
Seite 70: Rückstrahler Gelb
Rückstrahler gelb Vorarbeiten Keine Arbeitsschritte Abbildung 283 Mutter herausdrehen und Rückstrahler gelb entnehmen Uranus Version 0.9...
Seite 71: Blinker Hinten, Rechts
Gepäckträger Akkubehälter Sitzbankunterverkleidung Sitzbankblende Kotflügel hinten komplett Hinweis Glühbirnen nicht mit bloßen Händen anfassen, hierzu ein sauberes Tuch benutzen Arbeitsschritte Abbildung 284 Fassung im Gegenuhrzeigersinn drehen und entnehmen Abbildung 285 Schrauben herausdrehen und Blinker hinten, rechts entnehmen Uranus Version 0.9...
Seite 72: Blinker Hinten, Links
Blinker hinten, links Vorarbeiten Gepäckträger Akkubehälter Sitzbankunterverkleidung Sitzbankblende Kotflügel hinten komplett Hinweis Glühbirnen nicht mit bloßen Händen anfassen, hierzu ein sauberes Tuch benutzen Arbeitsschritte Analog Blinker hinten, rechts Uranus Version 0.9...
Seite 73: Blinkerbirne Hinten
Blinkerbirne hinten zu stramm sitzt, so dass sie sich nicht mit den Fingern herausdrehen lässt. Gepäckträger Akkubehälter Sitzbankunterverkleidung Sitzbankblende Kotflügel hinten komplett Hinweis Glühbirnen nicht mit bloßen Händen anfassen, hierzu ein sauberes Tuch benutzen Arbeitsschritte Abbildung 286 Fassung im Gegenuhrzeigersinn drehen und entnehmen Uranus Version 0.9...
Seite 74 Abbildung 287 Blinkerbirne hinten durch Drücken nach unten und gleichzeitigem Drehen im Gegenuhrzeigersinn lösen und aus der Fassung entnehmen Uranus Version 0.9...
Seite 75: Rückstrahler Hinten, Rot
Rückstrahler hinten, rot Vorarbeiten Keine Arbeitsschritte Abbildung 288 Mutter herausdrehen und Rückstrahler hinten, rot entnehmen Uranus Version 0.9...
Seite 76: Elektrik
Bei der Montage darauf achten, dass der Fahrgriff und die Schaltergruppe rechts richtig zueinander positioniert sind Warnung Bei der Montage darauf achten, dass der Bremshebel in seiner Funktion nicht behindert wird Arbeitsschritte Abbildung 289 Stecker vom Kabelbaum Fahrgriff trennen Uranus Version 0.9...
Seite 77 Abbildung 290 Inbusschraube lösen und Fahrgriff abziehen Uranus Version 0.9...
Seite 78: Hupe
Hupe Vorarbeiten Trittbrettverkleidung seitlich, rechts Trittbrettverkleidung seitlich, links Frontschürze Hinweis Auf korrekte Verrastung der Stecker achten Arbeitsschritte Abbildung 291 Stecker (1) und (2) abziehen Schraube (3) herausdrehen und Hupe entnehmen Uranus Version 0.9...
Seite 79: Schaltergruppe Links / Rechts
Schaltergruppe links / rechts Vorarbeiten Lenkerverkleidung oben Bremslichtschalter Hinweis Auf korrekte Verrastung der Stecker achten Auf richtige Steckerpositionen achten, Stecker sind nicht codiert Arbeitsschritte Abbildung 292 Schrauben der Bremsanlagen herausdrehen und Bremsanlagen vom Lenker lösen Abbildung 293 Stecker trennen Uranus Version 0.9...
Seite 80: Zusammenbau
Abbildung 294 Schrauben herausdrehen und Schaltergruppe entnehmen Zusammenbau Abbildung 295 Der Zapfen (1) muss im Loch (2) eingefügt werden Uranus Version 0.9...
Seite 81: Bremslichtschalter Links / Rechts
Bremslichtschalter links / rechts Darstellung rechts, links analog Vorarbeiten Lenkerverkleidung oben Hinweis Auf korrekte Verrastung der Stecker achten Nach dem Zusammenbau Funktion prüfen Arbeitsschritte Abbildung 296 Schraube herausdrehen Abbildung 297 Stecker trennen und Bremslichtschalter entnehmen Uranus Version 0.9...
Seite 82 Zusammenbau Abbildung 298 Schraube (1) vom Bremslichtschalter muss in das Gewinde (2) von der Bremsanlage eingeschraubt werden Zapfen (3) vom Bremslichtschalter muss in das Loch (4) von der Bremsanlage eingefügt werden Uranus Version 0.9...
Seite 83: Kabelbaum
Der Kabelbaum muss mit Kabelbinder ausreichend fixiert werden, um ein Durchscheuern und Klappergeräusche zu verhindern. Auf richtige Steckerpositionen achten, Stecker sind teilweise nicht codiert Hinweis Auf korrekte Verrastung der Stecker achten Arbeitsschritte Kabelbinder entfernen, Stecker abstecken und Kabelbaum entnehmen Uranus Version 0.9...
Seite 84: Controller
Arbeitsschritte Abbildung 299 Dieser Arbeitsschritt kann auch mit montierten Kotflügeln hinten erfolgen. Wegen der besseren Darstellung sind für diese Abbildung die Kotflügel hinten aber abgebaut Schrauben herausdrehen und den Controller zusammen mit der Halterung nach unten absenken Uranus Version 0.9...
Seite 85 Abbildung 2100 Stecker (1 und 2) trennen Schrauben (3 bis 7) herausdrehen und Controller entnehmen Uranus Version 0.9...
Seite 86: 12V Spannungswandler
12V Spannungswandler Vorarbeiten Unterbodenverkleidung Hinweis Auf korrekte Verrastung der Stecker achten Arbeitsschritte Abbildung 2101 Stecker (3) trennen Schrauben (1 und 2) herausdrehen und 12V Spannungswandler entnehmen Uranus Version 0.9...
Seite 87: Seitenständer-Schalter
Seitenständer-Schalter Vorarbeiten Unterbodenverkleidung Hinweis Auf korrekte Verrastung der Stecker achten Arbeitsschritte Abbildung 2102 Schraube herausdrehen Abbildung 2103 Stecker trennen und Seitenständer-Schalter entnehmen Uranus Version 0.9...
Seite 88 Zusammenbau Abbildung 2104 Nase (1) muss in Loch (2) eingefügt werden Uranus Version 0.9...
Seite 89: Schlösser
Schlösser Lenkradschloss Vorarbeiten Trittbrettverkleidung seitlich, rechts Trittbrettverkleidung seitlich, links Frontschürze Warnung Schraubensicherung verwenden Hinweis Auf korrekte Verrastung der Stecker achten Arbeitsschritte Abbildung 2105 Stecker (1) trennen Schrauben (2 bis 4) herausdrehen Uranus Version 0.9...
Seite 90 Abbildung 2106 Symbolring vom Lenkradschloss in Pfeilrichtung drehen und entnehmen (Der Symbolring lässt sich leichter drehen, wenn vorher das Lenkradschloss abgeschraubt wurde) Lenkradschloss entnehmen Uranus Version 0.9...
Seite 91 Schloss für Klappe, Trittbrett Vorarbeiten Keine Arbeitsschritte Abbildung 2107 Klammer herausziehen und Schloss für Klappe, Trittbrett entnehmen Uranus Version 0.9...
Seite 92: Schloss Für Klappe, Handschuhfach
Schloss für Klappe, Handschuhfach Vorarbeiten Keine Arbeitsschritte Abbildung 2108 Klammer herausziehen und Schloss für Klappe, Handschuhfach entnehmen Uranus Version 0.9...
Seite 93: Sitzbankschloss
Sitzbankschloss Vorarbeiten Akkubehälter Sitzbankunterverkleidung Arbeitsschritte Abbildung 2109 Haltefeder des Sitzbankschloss in Pfeilrichtung herausziehen Abbildung 2110 Seilzug Sitzbank aus der Halterung ausfädeln und Sitzbankschloss entnehmen Uranus Version 0.9...
Seite 94: Schlossfalle Sitzbank
Schlossfalle Sitzbank Vorarbeiten Akkubehälter Sitzbankunterverkleidung Arbeitsschritte Abbildung 2111 Schrauben (1 und 2) herausdrehen Seilzug Sitzbank (3) aus der Halterung entnehmen Schlossfalle Sitzbank entnehmen Uranus Version 0.9...
Seite 95: Seilzug Sitzbank
Seilzug Sitzbank Vorarbeiten Akkubehälter Sitzbankunterverkleidung Arbeitsschritte Abbildung 2112 Seilzug Sitzbank aus der Halterung ausfädeln Abbildung 2113 Seilzug Sitzbank aus der Halterung vom Sitzbankschloss ausfädeln und entnehmen Uranus Version 0.9...
Seite 96: Vorderrad Und Tacho
Vorderrad und Tacho Vorderrad Vorarbeiten Schwingenabdeckung vorne, links Schwingenabdeckung vorne, rechts Arbeitsschritte Abbildung 2114 Mutter herausdrehen Abbildung 2115 Steckachse in Pfeilrichtung herausziehen und Vorderrad entnehmen Uranus Version 0.9...
Seite 97: Einbauhinweise
Einbauhinweise Abbildung 2116 Hülse zentrisch einstecken Abbildung 2117 Nase vom Tachoantrieb muss unterhalb der Nase der Schwinge sein, um ein Verdrehen beim Fahrbetrieb zu verhindern Uranus Version 0.9...
Seite 98: Tacho
Tacho Vorarbeiten Lenkerverkleidung oben Arbeitsschritte Abbildung 2118 Mutter herausdrehen Uranus Version 0.9...
Seite 99 Abbildung 2119 Tacho in Pfeilrichtung aus dem oberen Teil der Lenkerverkleidung oben entnehmen Uranus Version 0.9...
Seite 100: Tachowelle
Tachowelle Vorarbeiten Trittbrettverkleidung seitlich, rechts Trittbrettverkleidung seitlich, links Frontschürze Lenkerverkleidung oben Hinweis Die Seele des Tachometer-Kabels kann aus der Hülle herausgleiten Arbeitsschritte Abbildung 2120 Rändelmutter der Tachowelle am Tacho herausdrehen Uranus Version 0.9...
Seite 101 Abbildung 2121 Schraube herausdrehen Tachowelle aus den Führungen und dem Kotflügel vorn, vorderer Teil ausfädeln und entnehmen Einbauhinweise Abbildung 2122 Die Nut der Tachowelle muss in den Vierkant des Tachoantriebes gesteckt werden Uranus Version 0.9...
Seite 102 Abbildung 2123 Verlegung der Tachowelle im oberen Bereich hinter der Frontschürze Abbildung 2124 Verlegung der Tachowelle im unteren Bereich unter dem Kotflügel vorn Uranus Version 0.9...
Seite 103: Tachoantrieb
Tachoantrieb Vorarbeiten Schwingenabdeckung vorne, links Schwingenabdeckung vorne, rechts Vorderrad Arbeitsschritte Abbildung 2125 Schraube herausdrehen und Tachoantrieb entnehmen Einbauhinweise Abbildung 2126 Die Nut der Tachowelle muss in den Vierkant des Tachoantriebes gesteckt werden Uranus Version 0.9...
Seite 104: Bremsen
Nach Arbeiten an der Bremsanlage vor Fahrtantritt unbedingt folgendes prüfen: Bremsdruck, Bremsflüssigkeitsstand und Dichtigkeit der Bremsleitungen und deren Verschraubungen Wenn die Bremskolben zurück geschoben wurden, dann mit dem Bremshebel pumpen bis die Bremsbeläge an der Scheibe anliegen Schraubensicherung bei den Schrauben für die Bremssattelhalterung verwenden Uranus Version 0.9...
Seite 105: Bremshebel Rechts
Hinweis Siehe Kap. 2.6 Arbeitsschritte Abbildung 2127 Zuerst Mutter (1) herausdrehen, da sich unten ein Gewinde befindet (siehe nächste Abbildung) und erst dann Schraube (2) herausdrehen Bremshebel rechts entnehmen Hinweis Abbildung 2128 Unten befindet sich ein Gewinde Uranus Version 0.9...
Seite 106: Bremshebel Links
Bremshebel links Vorarbeiten Lenkerverkleidung oben Hinweis Siehe Kap. 2.6 Arbeitsschritte Analog Bremshebel rechts Uranus Version 0.9...
Seite 107: Bremsanlage Vorne
Weitere Hinweise siehe Kap. 2.6 Warnung Siehe Kap. 2.6 Arbeitsschritte Abbildung 2129 Alle Stecker trennen und den Kabelbaum durch die Öffnung in der Lenkerabdeckung unten ziehen, so dass der Querschnitt vergrößert wird, damit anschließend der Hauptbremszylinder nach unten ausgefädelt werden kann Uranus Version 0.9...
Seite 108 Position des Hauptbremszylinders markieren, damit der Vorratsbehälter für die Bremsflüssigkeit in der Aussparung der Lenkerverkleidung oben nach dem Zusammenbau wieder richtig positioniert werden kann Schrauben vom Hauptbremszylinder herausdrehen und Hauptbremszylinder abnehmen Hauptbremszylinder durch die Lenkerverkleidung unten ausfädeln Abbildung 2131 Bremssattel abmontieren Uranus Version 0.9...
Seite 109 Abbildung 2132 Schraube herausdrehen Kabelbinder öffnen, Bremsleitung aus den Fixierungen nehmen und Bremsanlage vorne entnehmen Uranus Version 0.9...
Seite 110: Bremsscheibe Vorne
Vorarbeiten Schwingenabdeckung vorne, links Schwingenabdeckung vorne, rechts Vorderrad Hinweis Bremsscheibe mit Bremsenreiniger reinigen und entfetten Weitere Hinweise siehe Kap. 2.6 Warnung Schraubensicherung verwenden Weitere Warnungen siehe Kap. 2.6 Arbeitsschritte Abbildung 2133 Schrauben herausdrehen und Bremsscheibe vorne entnehmen Uranus Version 0.9...
Seite 111: Bremsbeläge Vorne
Weitere Warnungen siehe Kap. 2.6 Arbeitsschritte Abbildung 2134 Bremsbelag-Befestigungsschrauben lösen Bremssattel abnehmen Bremsbelag-Befestigungsschrauben herausdrehen und die Bremsbeläge entnehmen Bremssattel reinigen, insbesondere um die Bremskolben herum und den Anlagestellen der Bremsbeläge Prüfen, ob sich der Bremssattel in seinen Führungen leicht verschieben lässt Uranus Version 0.9...
Seite 112: Zusammenbau
Zusammenbau Abbildung 2135 Bremskolben (1) und (2) zurückschieben Auf den korrekten Sitz der Bremsbelagfeder (3) achten Bremsbeläge einsetzen, die Bremsbelag-Befestigungsschrauben einführen und festziehen Uranus Version 0.9...
Seite 113: Bremsanlage Hinten
Weitere Warnungen siehe Kap. 2.6 Arbeitsschritte Abbildung 2136 Alle Stecker trennen und den Kabelbaum durch die Öffnung in der Lenkerabdeckung unten ziehen, so dass der Querschnitt vergrößert wird, damit anschließend der Hauptbremszylinder nach unten ausgefädelt werden kann Uranus Version 0.9...
Seite 114 Position des Hauptbremszylinders markieren, damit der Vorratsbehälter für die Bremsflüssigkeit in der Aussparung der Lenkerverkleidung oben nach dem Zusammenbau wieder richtig positioniert werden kann Schrauben vom Hauptbremszylinder herausdrehen und Hauptbremszylinder abnehmen Hauptbremszylinder durch die Lenkerverkleidung unten ausfädeln Abbildung 2138 Schrauben herausdrehen und die Bremsleitung von der Schwinge lösen Uranus Version 0.9...
Seite 115 Abbildung 2139 Schrauben herausdrehen und den Bremssattel abnehmen Bei der Montage Schraubensicherung verwenden Bremsanlage hinten ausfädeln und entnehmen Uranus Version 0.9...
Seite 116: Bremsscheibe Hinten
Bremsscheibe hinten Vorarbeiten Hinterrad Hinweis Bremsscheibe mit Bremsenreiniger reinigen und entfetten Weitere Hinweise siehe Kap. 2.6 Warnung Schraubensicherung verwenden Weitere Warnungen siehe Kap. 2.6 Arbeitsschritte Abbildung 2140 Schrauben herausdrehen und Bremsscheibe hinten entnehmen Uranus Version 0.9...
Seite 117: Bremsbeläge Hinten
Bei der Montage Schraubensicherung verwenden Bremsbelag-Befestigungsschrauben (1 und 2) herausdrehen und die Bremsbeläge entnehmen Bremssattel reinigen, insbesondere um die Bremskolben herum und den Anlagestellen der Bremsbeläge Prüfen, ob sich der Bremssattel in seinen Führungen leicht verschieben lässt Uranus Version 0.9...
Seite 118 Zusammenbau Abbildung 2142 Bremskolben (1) und (2) zurückschieben Auf den korrekten Sitz der Bremsbelagfeder (3) achten Bremsbeläge einsetzen, die Bremsbelag-Befestigungsschrauben einführen und festziehen Uranus Version 0.9...
Seite 119: Bremsflüssigkeit Erneuern Vorne / Hinten
Luft in das System gelangt. Bremsflüssigkeit kann lackierte Flächen beschädigen, ausgelaufene Bremsflüssigkeit sofort aufwischen und mit Wasser abwaschen. Weitere Hinweise siehe Kap. 2.6 Warnung Siehe Kap. 2.6 Arbeitsschritte Abbildung 2143 Lenker gerade ausrichten Schrauben herausdrehen und Behälterdeckel abnehmen Uranus Version 0.9...
Seite 120 Ende des Schlauchs in einen Behälter halten Folgende Schritte wiederholen, bis neue Bremsflüssigkeit aus dem Kunststoffschlauch austritt 1. Das Entlüftungsventil (2) öffnen 2. Den Bremshebel anziehen und angezogen halten 3. Das Entlüftungsventil (2) schließen 4. Den Bremshebel freigeben Uranus Version 0.9...
Seite 121: Antrieb
Arbeitsschritte Abbildung 2146 Dieser Arbeitsschritt kann auch mit montierten Kotflügeln hinten erfolgen. Wegen der besseren Darstellung sind für diese Abbildung die Kotflügel hinten aber abgebaut Schrauben herausdrehen und den Controller zusammen mit der Halterung nach unten absenken Uranus Version 0.9...
Seite 122 Abbildung 2147 Anschlüsse für die Hallsensoren, Stecker (1) trennen Motorphasen, Schrauben (2 bis 4) herausdrehen und Anschlüsse vom Motor entnehmen Abbildung 2148 Schrauben herausdrehen und den Bremssattel abnehmen Bei der Montage Schraubensicherung verwenden Uranus Version 0.9...
Seite 123 Abbildung 2149 Schraube (1) herausdrehen Achsmutter (2) lösen, ein vollständiges Abschrauben ist nicht erforderlich Abbildung 2150 Schraube (1) herausdrehen, Gegenmutter siehe nächste Abbildung Achsmutter (2) lösen, ein vollständiges Abschrauben ist nicht erforderlich Uranus Version 0.9...
Seite 124 Abbildung 2151 Ansicht Gegenmutter Abbildung 2152 Hinterrad nach hinten aus der Schwinge (Hinterrad) entnehmen Uranus Version 0.9...
Seite 125 Zusammenbau Abbildung 2153 Auf korrekte Reihenfolge und Position der Teile (1 bis 4) achten: Dicker Ring (1) Drehmomentstütze (3) mit Verdickung (4) nach außen dünner Ring (4) Abbildung 2154 Uranus Version 0.9...
Seite 126: Rahmen Und Anbauteile
Rahmen und Anbauteile Spiegel links / rechts Vorarbeiten Keine Hinweis Gewinde fetten Spiegel einstellen Arbeitsschritte Abbildung 2155 Überwurfmutter (1) und (2) lösen Spiegelarme herausdrehen und Spiegel entnehmen Uranus Version 0.9...
Seite 127: Sitzbank
Sitzbank Vorarbeiten Keine Arbeitsschritte Abbildung 2156 Muttern herausdrehen und Sitzbank entnehmen Uranus Version 0.9...
Seite 128: Halter Für Sitzbank
Halter für Sitzbank Vorarbeiten Sitzbank Akkubehälter Sitzbankunterverkleidung Arbeitsschritte Abbildung 2157 Muttern herausdrehen und Halter für Sitzbank entnehmen Uranus Version 0.9...
Seite 129: Gepäckträger
Gepäckträger Vorarbeiten Keine Arbeitsschritte Abbildung 2158 Schrauben herausdrehen und Gepäckträger entnehmen Zusammenbau Abbildung 2159 Bei den beiden vorderen Schrauben auf die Buchsen achten Uranus Version 0.9...
Seite 130: Griff Links
Griff links Vorarbeiten Keine Arbeitsschritte Abbildung 2160 Griff links abziehen und entnehmen Uranus Version 0.9...
Seite 131: Lenker
Auf korrekte Verrastung der Stecker achten Auf richtige Steckerpositionen achten, Stecker sind nicht codiert Warnung Bei der Montage darauf achten, dass der Bremshebel in seiner Funktion nicht behindert wird. Arbeitsschritte Abbildung 2161 Schrauben der Bremsanlagen herausdrehen Bremshebel mit Bremsflüssigkeitsbehälter vom Lenker lösen Uranus Version 0.9...
Seite 132 Abbildung 2162 Mutter (1) herausdrehen und Schraube (2) herausziehen Lenker vom Gabeljoch abziehen und entnehmen Uranus Version 0.9...
Seite 133: Gabeljoch
Fall, dann sind entweder die Lagerschalen nicht parallel oder der Lenkerschaft ist verzogen Erfolgt die Einstellung mit montiertem Vorderrad, dann muss das Vorderrad entlastet sein Arbeitsschritte Abbildung 2163 Schrauben der Bremsanlagen herausdrehen Bremshebel mit Bremsflüssigkeitsbehälter vom Lenker lösen Uranus Version 0.9...
Seite 134 Abbildung 2164 Mutter (1) herausdrehen und Schraube (2) herausziehen Lenker vom Gabeljoch abziehen und entnehmen Abbildung 2165 Bremssattel abmontieren Abbildung 2166 Kontermutter (1) und Einstellmutter (2) herausdrehen Gabeljoch entnehmen Uranus Version 0.9...
Seite 135 Gabeljoch aber kein Radialspiel im Lager aufweisen Kontermutter (2) anziehen, dabei die Einstellmutter (2) festhalten, damit sich die Einstellung nicht ändert Prüfen, ob sich die Einstellung verändert hat, gegebenenfalls die Einstellung korrigieren Uranus Version 0.9...
Seite 136: Stoßdämpfer Vorn
Die Arbeitsschritte sind für die linke und rechte Seite gleich, die Beschreibung erfolgt nur für eine Seite Abbildung 2167 Schraube herausdrehen Abbildung 2168 Mutter herausdrehen, dies unbedingt zuerst tun, da im Stoßdämpfer ebenfalls ein Gewinde ist (siehe nächstes Bild) Uranus Version 0.9...
Seite 137 Abbildung 2169 Abbildung 2170 Schraube herausdrehen und Stoßdämpfer vorn entnehmen Uranus Version 0.9...
Seite 138 Zusammenbau Abbildung 2171 Das größere Loch (1) muss nach außen zeigen Die Buchse (2) auf Verschleiß prüfen Darauf achten, dass sich die Schnurdichtungen (4) in den Scheiben (3) befinden Uranus Version 0.9...
Seite 139: Seitenständer
Seitenständer Vorarbeiten Unterbodenverkleidung Seitenständer-Schalter Vorsicht Feder kann bei der Demontage/Montage wegspringen und Verletzungen verursachen, Schutzbrille verwenden Arbeitsschritte Abbildung 2172 Feder (1) aushängen Schraube (2) herausdrehen und Seitenständer entnehmen Uranus Version 0.9...
Seite 140: Hauptständer
Hauptständer Vorarbeiten Keine Vorsicht Feder kann bei der Demontage/Montage wegspringen und Verletzungen verursachen, Schutzbrille verwenden Arbeitsschritte Abbildung 2173 Feder (1) aushängen Schraube (2 und 3) herausdrehen und Hauptständer entnehmen Uranus Version 0.9...
Seite 141: Gummipuffer
Gummipuffer Vorarbeiten Keine Arbeitsschritte Abbildung 2174 Schraube herausdrehen und Gummipuffer entnehmen Uranus Version 0.9...
Seite 142: Spritzschutz
Spritzschutz Vorarbeiten Akkubehälter Sitzbankunterverkleidung Arbeitsschritte Abbildung 2175 Schrauben herausdrehen und Spritzschutz entnehmen Uranus Version 0.9...
Seite 143: Fußraste Rechts / Links
Sitzbankunterverkleidung Sitzbankblende Kotflügel hinten komplett Beinschild und Trittbrett Arbeitsschritte Die Arbeitsschritte sind für die linke und rechte Seite gleich, die Beschreibung erfolgt nur für eine Seite Abbildung 2176 Schraube herausdrehen und die Fußraste rechts / links entnehmen, Uranus Version 0.9...
Seite 144: Schwinge (Hinterrad)
Radabdeckung hinten Gummipuffer Arbeitsschritte Abbildung 2177 Schrauben herausdrehen und die Bremsleitung von der Schwinge lösen Abbildung 2178 Schraube vom Stoßdämpfer hinten, rechts und Stoßdämpfer hinten, links herausdrehen, in der Abbildung ist die rechte Seite gezeigt, links analog Uranus Version 0.9...
Seite 145 Abbildung 2179 Schrauben herausdrehen und Hinterradschwinge entnehmen Uranus Version 0.9...
Seite 146: Stoßdämpfer Hinten, Rechts
Stoßdämpfer hinten, rechts Vorarbeiten Akkubehälter Sitzbankunterverkleidung Arbeitsschritte Abbildung 2180 Schraube herausdrehen Abbildung 2181 Schraube herausdrehen und Stoßdämpfer hinten, rechts entnehmen Uranus Version 0.9...
Seite 147: Stoßdämpfer Hinten Links
Stoßdämpfer hinten links Vorarbeiten Akkubehälter Sitzbankunterverkleidung Arbeitsschritte Analog Stoßdämpfer hinten rechts Uranus Version 0.9...
Seite 148: Rückstrahlerhalter
Rückstrahlerhalter Vorarbeiten Keine Arbeitsschritte Abbildung 2182 Schrauben herausdrehen und Rückstrahlerhalter entnehmen Uranus Version 0.9...
Seite 149 Spritzschutz hinten Vorarbeiten Gepäckträger Akkubehälter Sitzbankunterverkleidung Sitzbankblende Kotflügel hinten komplett Arbeitsschritte Abbildung 2183 Kabelbinder (2 und 3) lösen Spritzschutz hinten an Pos. 1 ausfädeln und entnehmen Uranus Version 0.9...
Seite 150 Halter Kotflügel Vorarbeiten Gepäckträger Akkubehälter Sitzbankunterverkleidung Sitzbankblende Kotflügel hinten komplett Arbeitsschritte Abbildung 2184 Schrauben herausdrehen und Halter Kotflügel entnehmen Uranus Version 0.9...

Trinity Uranus Werkstatt-Handbuch

Quicklinks

Verwandte Anleitungen für Trinity Uranus

Inhaltszusammenfassung für Trinity Uranus

Inhaltsverzeichnis
