GLW LC 100 Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für LC 100:
- Betriebsanleitung (61 Seiten) ,
- Betriebsanleitung (58 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für GLW LC 100
Inhaltszusammenfassung für GLW LC 100

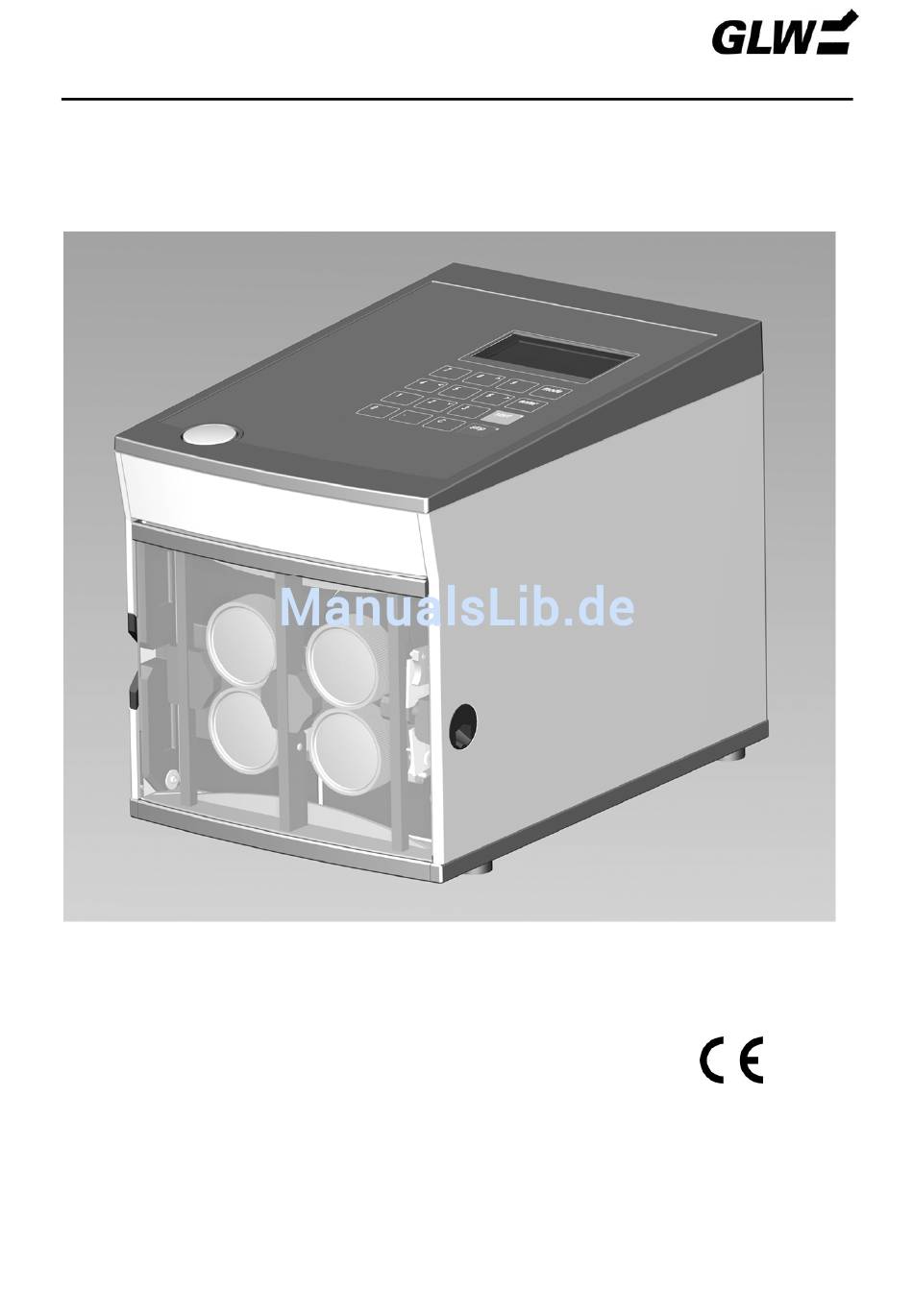

- Seite 1 LC 100 Betriebsanleitung Ablängautomat LC 100 Ausgabedatum: 04/2013...
-
Seite 3: Inhaltsverzeichnis
Störungen beseitigen ......................3-1 Fehlermeldungen am Display ................3-1 Geschnittene Länge stimmt nicht ............... 3-2 Geschwindigkeit vom Kabeltransport einstellen ..........3-2 LC 100 lässt sich nicht einschalten..............3-3 Rollen nachstellen oder auswechseln ..............3-4 Schneidmesser auswechseln ................3-5 Anhang ........................... A-1 Bestelldaten ...................... -
Seite 4: Grundlegende Hinweise
Schneidmesser würden zerstört. Eigenmächtige Veränderungen am LC 100 sind aus Sicherheitsgründen verboten. Die gewünschte Länge und Anzahl der Leiter wird entweder direkt am LC 100 über die Tas- tatur eingegeben oder kann über die mitgelieferte Software am Rechner dokumentiert und in den LC 100 geladen werden. -
Seite 5: Lc 100 Bedienen
LC 100 bedienen LC 100 bedienen Lieferumfang und Übersicht Bild 2-1 Lieferumfang und Übersicht über die Bedienteile RS-232-Schnittstelle 11 Messrolle Netzanschluss 12 Einführungsöffnung Netzsicherungen 13 Türöffner Netzschalter 14 Display Stellschraube 15 Tastatur Antriebsrollen 16 Sechskantschlüssel, Größe 3 Schneidmesser 17 Abziehhaken Austrittsöffnung... -
Seite 6: Lc 100 Aufstellen
Orte, die hoher Wärme, direkter Sonneneinstrahlung oder niedrigen Temperaturen ausgesetzt sind (Betriebsbereich: 15 °C ... 35 °C). ACHTUNG: Stellen Sie den LC 100 so auf, dass er nicht von der Arbeitsfläche rutschen kann. Nutzen Sie dazu eine rutschfeste Unterlage oder fixieren Sie den LC 100, wie in Bild 2-2 (rechts) gezeigt. -
Seite 7: Anschließen Und Kabel Einlegen
Anschließen und Kabel einlegen Ans Netz anschließen • Schließen Sie das Netzkabel an (2). • Schalten Sie den LC 100 mit dem Netzschalter (3) ein (I drücken). Das Display (4) und die rote LED „stop“ (5) leuchten. Kabel einlegen •... -
Seite 8: Kabel Automatisch Zuschneiden
LC 100 Kabel automatisch zuschneiden Der LC 100 schneidet automatisch die eingegebene Menge auf eine bestimmte Länge. Dies ist der Standardmodus, der beim Einschalten aktiv ist. • Schalten Sie den LC 100 ein. • Legen Sie das Kabel wie beschrieben ein (siehe Seite 2-3). -
Seite 9: Schneidaufträge Am Rechner Projektieren
• Laden Sie das gewünschte Projekt mit Hilfe der Software auf den LC 100. Während das Projekt in den LC 100 geladen wird, erscheint eine Anzeige auf dem Dis- play. Wenn es geladen ist, erscheint eine Anzeige zur Projektauswahl. Projektauswahl •... - Seite 10 Sie können die in der Projektauswahl angezeigten Werte für Länge und Anzahl bearbei- ten. Die Änderungen bleiben erhalten, bis das Projekt gewechselt oder verlassen wird. Bleibende Änderungen müssen am Rechner projektiert und in den LC 100 geladen wer- den. Wenn Sie zum Beispiel einen Datensatz erstellt haben, in dem mehr Kabel geschnitten wer- den sollen als Sie aktuell benötigen, dann können Sie die Anzahl hier verringern.
-
Seite 11: Kabel Manuell Zuschneiden
Sie können das Kabel über Tasten-Befehle transportieren und schneiden lassen. • Legen Sie das Kabel wie beschrieben ein (siehe Seite 2-3). • Schalten Sie den LC 100 ein. • Um in diesen Modus zu wechseln, drücken Sie die Taste „mode“ und dann die Taste „3“. -
Seite 12: Störungen Beseitigen
LC 100 Störungen beseitigen Fehlermeldungen am Display Tabelle 3-1 Fehlermeldungen und Abhilfe Display Ursache Abhilfe Fronttür ist geöffnet. • Schließen Sie die Fronttür. Die Messrolle erkennt kein Kabel • Legen Sie ein neues Kabel ein. Beim Transport des Kabels hat sich ein •... -
Seite 13: Geschnittene Länge Stimmt Nicht
Wenn die Isolierung der Kabel sehr hart ist, können Sie die Messrolle gegen eine PU-Rolle oder Stahl-Rolle austauschen (siehe Seite 3-4). Wenn die eingestellte Länge konstant nicht mit der tatsächlichen Länge übereinstimmt, müssen Sie den LC 100 neu justieren. • Drücken Sie die Taste „mode“ für ca. sechs Sekunden, bis diese Anzeige erscheint. -
Seite 14: Lc 100 Lässt Sich Nicht Einschalten
LC 100 LC 100 lässt sich nicht einschalten Kein Netzanschluss • Prüfen Sie, ob der Netzstecker am Netzanschluss des LC 100 und der Schukostecker an der Netzsteckdose angeschlossen sind. • Vergewissern Sie sich, dass die Stromversorgung an der Netzsteckdose in Ordnung ist. -
Seite 15: Rollen Nachstellen Oder Auswechseln
Nach links drehen mehr Druck Nach rechts drehen weniger Druck Antriebs- oder Messrollen auswechseln WARNUNG: Verletzungsgefahr! Schalten Sie den LC 100 aus und ziehen Sie den Netzstecker. • Drücken Sie den Türöffner und klappen Sie die Fronttür herunter. -
Seite 16: Schneidmesser Auswechseln
LC 100 Schneidmesser auswechseln Antriebsrollen ausbauen WARNUNG: Verletzungsgefahr! Schalten Sie den LC 100 aus und ziehen Sie den Netzstecker. • Drücken Sie den Türöffner und klappen Sie die Fronttür herunter. • Setzen Sie den mitgelieferten Abziehhaken (1) hinter die Antriebsrollen (2) ein und drücken Sie die Rollen ab. -
Seite 17: Anhang
Anhang A Anhang Bestelldaten Ablängautomat Beschreibung Artikel-Nr. Ablängautomat LC 100 Ersatzteile Beschreibung Artikel-Nr. Antriebs-/Messrollen Standardrollen LC1 ROL 1 Paar Rollen mit PU-Lauffläche LC1 ROL PU Rollen mit gehärteter, fein gerändelter Stahl-Lauf- LC1 ROL SS fläche Schneidmesser LC1 EM 1 Satz... -
Seite 18: Eg-Konformitätserklärung
EG Konformitätserklärung LC 100 im Sinne der EG-Maschinenrichtlinie 2006/42/EG, Anhang II A Hersteller: GLW GmbH Anschrift: Steinbeisstraße 2 88353 Kisslegg Deutschland Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausrüstung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Maschinenrichtlinie entspricht. - Seite 19 LC 100 GLW GmbH Das Urheberrecht an dieser Betriebsanleitung Steinbeisstraße 2 verbleibt bei der Firma GLW. 88353 Kisslegg Nachdruck, Vervielfältigung oder Übersetzung, Deutschland auch auszugsweise, sind ohne Genehmigung Tel. (+49) 7563 9123-0 nicht gestattet. Fax (+49) 7563 9123-99 2013 GLW GmbH Relmatic AG Zürichstrasse 38a...
