Herholdt Controls ECS PM3-5 Bedienungsanleitung

Digitale 3-phasen power meter

Werbung

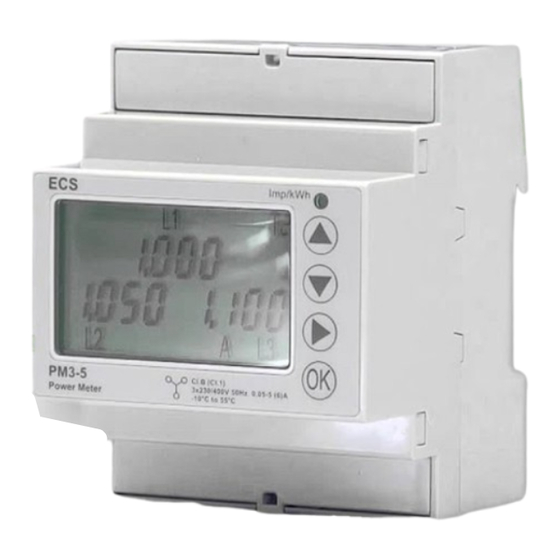

ECS PM3-5
Digitale 3-Phasen Power Meter
.../5 A
Wandlerstromanschluß für
Bedienungsanleitung
Die Power Meter dienen zur Messung wichtiger elektrischer Einheiten
wie I, U, PF, F, TDH %, Leistungen die Pro Phase auf einem Blick kontrollierbar
sind. Auch Wirkenergie pro Tarif in Bezug und Abgabe werden registriert.
Kode
ECSPM53
Wandlerstromanschluß ... /5 A bis 10.000/5 A - 0.05-5 (6) A
2 Tarif - 2 S0 (für seitliche IR Kommunikation eingerichtet)
ECSPM48
Wandlerstromanschluß ... /5 A bis 10.000/5 A - 0.05-5 (6) A
und integrierter Kommunikation Modbus RTU - 2 Tarife
(für seitliche IR Kommunikation eingerichtet)
ECSPM49
Wandlerstromanschluß ... /5 A bis 10.000/5 A - 0.05-5 (6) A
und integrierter Kommunikation M-Bus - 2 Tarife
(für seitliche IR Kommunikation eingerichtet)
Die Installation muß von einer Elektrofachkraft oder unter deren Leitung und Aufsicht
durchgeführt und geprüft werden. Bei Arbeiten am Meßgerät, Netzspannung abschalten!
Einstellung der Meßwerte
Measurements pages
• Für alle Seiten die nicht Energien angeben, ist die Tarifangabe auf den
Betriebsablauf bezogen.
• In case of Energy pages, the tariff of the accumulated Energy is indicated
In the other pages, the running tariff is indicated.
OK
IIST133-01
- Stand 30-08-2013
bis 10.000/5 A
Modell
Beschreibung
PM3-5 S0
Digitaler 3-Phasen Power Meter für
PM3-5 Modbus
Digitaler 3-Phasen Power Meter für
PM3-5 M-Bus
Digitaler 3-Phasen Power Meter für
WARNUNG
Phasenströme - Rückbeleuchtung aus
Line currents Backlight OFF
Jede Taste drücken
Any Key pushing
Phasenströme - Rückbeleuchtung ein
Line currents Backlight ON
I-L
V-L/N
V-L/L
PF-L
P-L
Q-L
S-L
DEUTSCH
Three-phase Digital Power Meter
Connection through
The Power Meter provides all the measures required for evaluating the electrical
network: I, U, PF, F, TDH% and Power, displayed for each phase, and 3-phase imported
and exported active Energies.
Installation must be carried out and inspected by a specialist or under his supervision.
When working on the instrument, switch off the mains voltage!
- 1 / 8 - PM3-5
CT .../5 A
till 10.000/5 A
Operating instructions
Code
Model
Description
ECSPM53 PM3-5 S0
three phase digital Power Meter, CT
operated from 5/5 A up to 10.000/5 A - 0.05-5(6) A - 2 tariffs
2 S0 output - IR lateral communication available.
ECSPM48 PM3-5 Modbus
three phase digital Power Meter, CT
operated operated from 5/5 A up to 10.000/5 A - 0.05-5(6) A - 2 tariffs
built-in RS-485 Modbus RTU - IR lateral communication available.
ECSPM49 PM3-5 M-Bus
three phase digital Power Meter, CT
operated operated from 5/5 A up to 10.000/5 A - 0.05-5(6) A - 2 tariffs
built-in M-Bus- IR lateral communication available.
WARNING
L F (Hz)
I - 0
I THD%
V THD%
L kWh
import T1
L kWh
export T2
L kWh
export T1
L kWh
export T2
Zurück zu den Seiten
Back to page
I-L
ENGLISH

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Herholdt Controls ECS PM3-5

  • Seite 1 ECS PM3-5 DEUTSCH ENGLISH Digitale 3-Phasen Power Meter Three-phase Digital Power Meter IIST133-01 - Stand 30-08-2013 .../5 A CT .../5 A Wandlerstromanschluß für bis 10.000/5 A Connection through till 10.000/5 A Bedienungsanleitung Operating instructions Die Power Meter dienen zur Messung wichtiger elektrischer Einheiten...
  • Seite 2: Einstellung Der Parameter (Password Ungeschärft)

    Primär-Sekundärstrom am Wandler Anzelge nur auf ECSPM49 M-Bus I, P, Q, S und die Meßwerte der Energien sind dem Primärstrom zugeordnet. Display only on ECSPM49 M-Bus Man kann Meßwerte auch am Sekundärem Strom des außen montierten Wandler lesen, Die Eingabe und Ablesung der sekundären Adresse ist auf 2 Seiten aufgeteilt. siehe Parameter Menü.
  • Seite 3 Power Meter für Wandleranschluß Seitenwahl Power Meter with connection with CT Page selection S0 Impulse für kWh / S0 Pulses for kWh (immer auf 16,6 Hz begrenzt) / (always limited to 16.6 Hz) Für .../5A, hängt die verfügbare Bandbreite ab, laut externen CT, wie folgt: Nach 60 Sek.
  • Seite 4: Schaltbild - Wiring Diagram

    Schaltbild - Wiring diagram Modbus M-Bus Der N-Leiter mu ß am Power-meter angeschlossen werden (N) Neutral wire must be connected the meter Hinweis für den Anschluss von Wandlerzählern Instructions for the connection of transformer counters Für den Leitungsschutz werden Absicherungen von 6 A empfohlen. Stromwandler dürfen A fuse of 6 A is recommended for the line protection.
  • Seite 5: Technical Data

    ENGLISH Technical Data Data in compliance with EN 50470-1, EN 50470-3 and EN 62053-31 ECSPM53 ECSPM48-ECSPM49 CT connect. till 10.000/5 A CT connect. till 10.000/5 A Pulse output built-in communication Modbus / M-Bus General characteristics • Housing DIN 43880 4 modules 4 modules •...
  • Seite 6: Technische Daten

    DEUTSCH Technische Daten Daten nach EN 50470-1, EN 50470-3 und EN 62053-31 ECSPM53 ECSPM48-ECSPM49 Wandler bis 10.000/5 A Wandler bis 10.000/5 A Schnittstellen integrierter Kom. Modbus / M-Bus Allgemeine Daten • Gehäuse DIN 43880 4 Module 4 Module • Befestigung EN 60715 35 mm DIN Verteilerschiene...
  • Seite 7 Note - Notizen - 7 / 8 - PM3-5...
  • Seite 8 Note - Notizen Herholdt Controls srl - 20132 Milano (Italy) - 8 / 8 - PM3-5...
