Theben eltimo 020 s Bedienungsanleitung

eltimoneu D - 310 300 03_eltimoneu D - 310 300 20.01.14 13:38 Seite 1

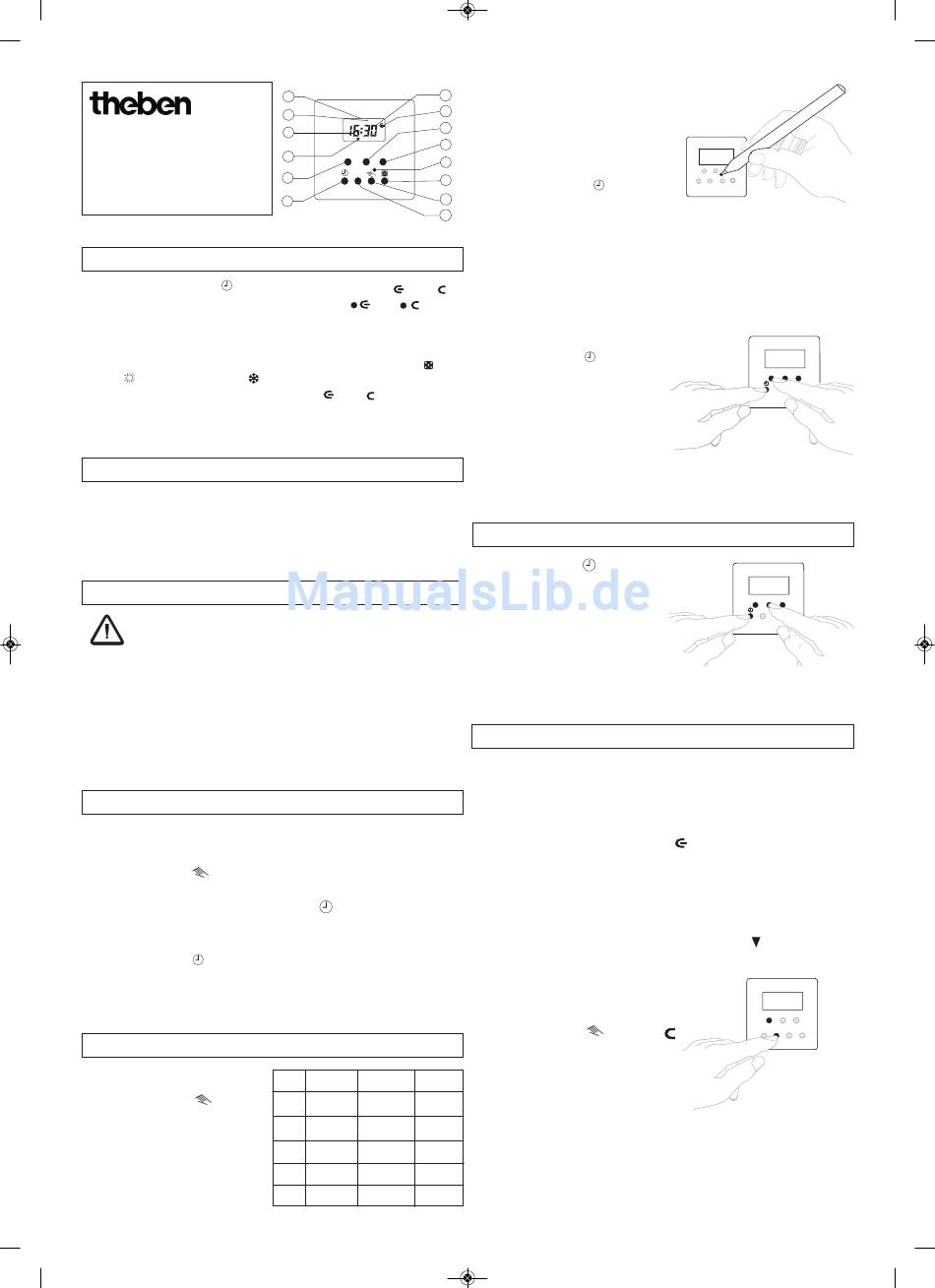

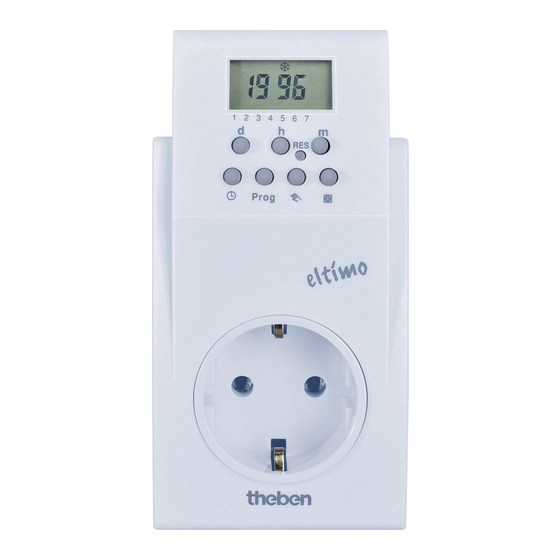

Steckdosenschaltuhr
eltimo 020 s
eltimo 020 s DCF
1.
Beschreibung
1 Aktuelle Uhrzeit einstellen
2 Taste d Wochentag einstellen
3 Cursor für Anzeige der Wochentage
(1 = Mo, 2 = Di ...)
4 Anzeige Stunden
5 Anzeige für automatische Sommer-
zeit / Winterzeitumschaltung
6 Anzeige RC blinkt beim Versuch,
DCF-Signal zu empfangen (
7 Anzeige Minuten
2.
Bestimmungsgemäße Verwendung
Die Zeitschaltuhr eltimo 020 s ist eine Schaltuhr mit Wochenprogramm und
Zufallsschaltung. Die Version eltimo 020 s DCF kann das DCF77-Zeitsignal emp-
fangen, damit immer die korrekte Uhrzeit angezeigt wird (auch beim Wechsel von
Sommer- zu Winterzeit.
3.
Inbetriebnahme
Um einen störungsfreien Empfang zu gewährleisten, sollte das Gerät immer
ca. 1 m von anderen elektrischen Geräten (PC ...) entfernt eingesetzt werden!
Durch den Empfang des DCF-Signals ist Sofortinbetriebnahme möglich.
1. Stecken Sie das Gerät (eltimo 020 s DCF) in die Steckdose.
2. Bei DCF-Empfang blinkt das RC-Symbol. Nach einigen Minuten stellt sich die
Uhrzeit selbsttätig ein und das RC-Symbol erscheint.
Falls nach einigen Minuten kein DCF-Empfang möglich ist, muss die Uhrzeit manuell
eingestellt werden (siehe Punkt 5).
4
. Erstinbetriebnahme ohne auto Sommer-/ Winterzeitkorrektur
A. Wochenprogramm
1. Drücken Sie die Taste RES.
2. Stellen Sie mit Taste die Einstellung no ein.
3. Speichern Sie mit Taste Prog.
4. Halten Sie für die Dauer der Einstellung die Taste
5. Stellen Sie mit Taste d den aktuellen Wochentag ein (1 = Mo, 2 = Di, ..)
6. Stellen Sie mit Taste h und m die aktuelle Uhrzeit ein.
7. Lassen Sie die Taste los.
B. Tagesprogramm
Einstellung wie oben, jedoch ohne Schritt 5.
Erstinbetriebnahme mit auto Sommer-/ Winterzeitkorrektur
1. Drücken Sie die Taste RES.
2. Wählen Sie mit Taste das ge-
wünschte Umschaltgesetz, z. B. dat 1.
3. Speichern Sie mit Taste Prog.
4. Stellen Sie mit Taste d das aktuelle
Jahr ein.
310300 03 6 6
5 5
RC
4 4
1 2 3 4 5 6 7
3 3 d d h h m m
RES RES
Prog Prog
2 2
1 1
020 s / 020 s DCF
8 Zustandsanzeige EIN
Dauer EIN AUS
9 Taste h Stunden einstellen
10 Taste m Minuten einstellen
11 Taste RES (Komplettlöschung)
12 Zufallsprogramm aktivieren
13 Schaltungsvorwahl manuell
EIN /AUS
)
bei DCF-Gerät
14 Taste Prog Programmieren/
Abfragen
020 s DCF
fest.
Ein- Beginn der Beginn der
stellung Sommerzeit Winterzeit
dat bis letzter Sonntag letzter Sonntag
12/95 im März im September
dat 1 letzter Sonntag letzter Sonntag
ab 1/96 im März im Oktober
dat 2 letzter Sonntag 4. Sonntag
im März im Oktober
dat 3 1. Sonntag letzter Sonntag
im April im Oktober
no keine keine
Umschaltung Umschaltung
5. Speichern Sie mit Prog.
7 7
8 8
6. Stellen Sie mit d den Tag ein.
9 9
7. Stellen Sie mit m den Monat ein.
10 10
11 11
8. Speichern Sie mit Taste Prog.
12 12
9. Halten Sie die Taste
13 13 die nachfolgende Einstellung fest.
14 14
A. Wochenprogramm einstellen
/ AUS
Wirkung: Schaltzeiten können an jedem Wochentag individuell festgelegt werden.
10. Tippen Sie kurz auf Taste d. Der aktuelle Wochentag stellt sich automatisch ein.
11. Stellen Sie mit Taste h und m die aktuelle Uhrzeit ein.
12. Lassen Sie die Taste
B. Tagesprogramm einstellen
Wirkung: Alle Schaltzeiten werden täglich zur
selben Zeit ausgeführt.
Einstellung wie oben, jedoch ohne Schritt 10.
5.
Uhrzeit manuell eingeben/ ändern
1. Halten Sie die Taste
2. Ändern Sie mit Taste h und m die aktuelle Uhrzeit.
Stellen Sie mit Taste d den aktuellen Tag ein.
(nur bei 020 s DCF)
3. Lassen Sie beide Tasten los.
Bei DCF-Empfang findet über Nacht ggf. selbsttätig eine Korrektur der Daten statt.
6.
Programmieren
A. Wochenprogramm
Voraussetzung: Die Erstinbetriebnahme muss wie in Kap. 5.1 A bzw. 5.2 A
020 s durchgeführt worden sein.
Wirkung: Schaltzeiten können an jedem Wochentag individuell festgelegt werden.
Einschaltzeit programmieren
1. Drücken Sie Taste Prog.
2. Wählen Sie mit Taste d den Tag der Einschaltung aus.
3. Speichern Sie mit Taste Prog.
Gleiche Schaltzeit an mehreren Wochentagen (z. B. Montag bis Freitag 1-5)
Wiederholen Sie die Programmierung 2. und 3., bis die Cursor
4. Stellen Sie mit Taste h und m die Einschaltzeit ein.
5. Speichern Sie mit Taste Prog.
Ausschaltzeit programmieren
6. Wählen Sie mit Taste
020 s
7. Wiederholen Sie die Einstellung
2. bis 5.
Geltungs-
bereich
B. Tagesprogramm
Europäische
Union
Voraussetzung:
Europäische
Die Erstinbetriebnahme muss wie in Kap. 5.1 A
Union
bzw. 5.2 A durchgeführt worden sein.
früher nur für
Großbritanien
Einstellung wie oben, jedoch ohne Schritt 2. und 3.
nur für
Nordamerika
RES
für
los.
d
020 s / 020 s DCF
fest.
d h
020 s / 020 s DCF
(Symbol )
über 1-5 stehen.
d
. Pr og
das Symbol
h m
m
