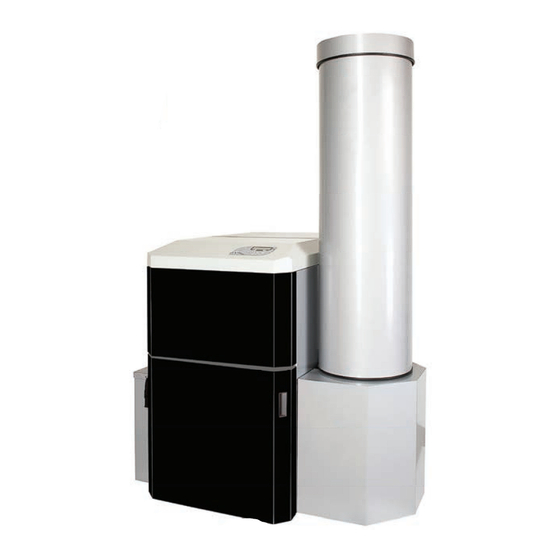

CAPITO CC Toronto-E Installations- Und Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Technische Unterlagen
Installations- und Be dienungsanleitung
Pelletkessel
CC Toronto-E/-S/-V
CC Toronto-E
CC Toronto-V
CC Toronto-S
ISO 9001
11-2011
D411190001

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für CAPITO CC Toronto-E

  • Seite 1 Technische Unterlagen Installations- und Be dienungsanleitung Pelletkessel CC Toronto-E/-S/-V CC Toronto-E CC Toronto-V CC Toronto-S ISO 9001 11-2011 D411190001...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite 1. Vorwort 2. Technische Angaben und Bestimmungen für den Anschluss an die Heizungsanlage 2.1. Allgemeines 2.2. Sicherheitshinweise 2.3. Typenblatt 2.4. Technische Beschreibung 2.4.1. Der Pelletkessel 2.4.2. Der Pelletbrenner 2.4.3. Aschenaustragung und automatische Reinigung 9-10 2.4.4. Sicherheitseinrichtungen 2.5. Die Beschickung 2.5.1.
  • Seite 3 9. Inbetriebnahme und Abschalten 9.1. Inbetriebnahme 9.2. Abschalten des Kessels 10. Abgasmessung 11. Reinigung der Pellets - Heizungsanlage 96-97 12. Wartung der Pellets - Heizungsanlage 98-99 13. Gefahrenhinweise...

  • Seite 4: Vorwort

    Land zu Land verschieden sind und die selbst ein versierter Fachmann oft nicht mehr überblicken kann. Wir, die Fa. CARL CAPITO Heiztechnik GmbH betrachten es daher als unsere P icht Sie ausführlich über das einschlägige Vorschriften- und Regelwerk zu informieren und mit Lösungsvorschlägen zu unterstützen.

  • Seite 5: Technische Angaben Und Bestimmungen Für Den Anschluss An Die Heizungsanlage

    - 5 - Dieses Handbuch bezieht sich auf CC Toronto Heizkessel mit Software-Version V1.06. Bei Softwareversionen, die sich von dieser unterscheiden kann es zu geringfügigen Abweichungen hinsichtlich Geräteausführung und Bedienung kommen. 2. Technische Angaben und Bestimmungen für den Anschluss an die Heizungsanlage 2.1.

  • Seite 6: Typenblatt

    - 6 - 2.3 Typenblatt Pellet-Heizungsanlage Toronto-E Toronto-E Toronto-E Wärmeleistungsbereich (kW) 4.5 - 14.9 6.6 - 22.0 8.9 - 29.8 Füllvolumen Behälter (l) Gewicht (kg) Wasserinhalt (l) RR - Durchmesser (mm) max. Betriebsdruck (bar) max. Betriebstemperatur (°C) Mindestrücklauftemperatur (°C) VL, RL (") Elektrischer Anschluss 230 V~ / 50 Hz / 10 A 230 V~ / 50 Hz / 10 A...
  • Seite 7 - 7 - Pellet-Heizungsanlage Toronto-V Toronto-V Toronto-V Wärmeleistungsbereich (kW) 4.5 - 14.9 6.6 - 22.0 8.9 - 29.8 Füllvolumen Behälter (l) Gewicht (kg) Wasserinhalt (l) RR - Durchmesser (mm) max. Betriebsdruck (bar) max. Betriebstemperatur (°C) Mindestrücklauftemperatur (°C) VL, RL (") Elektrischer Anschluss 230 V~ / 50 Hz / 13 A 230 V~ / 50 Hz / 13 A...

  • Seite 8: Technische Beschreibung

    - 8 - 2.4. Technische Beschreibung Die Automatikfeuerungsanlage für Pellets „CC Toronto“ besteht aus einem geschweißten Stahlheizkessel mit aufgebautem Pelletsbrenner und ist in den Nenn-Wärmeleistungen von 14,9 kW, 22,0 bzw. 29,8 kW erhältlich. Im vorderen Bereich des Heizkessels ist der Brennraum integriert.

  • Seite 9: Der Pelletbrenner

    - 9 - 2.4.2. Der Pelletsbrenner Der Pelletsbrenner wird im Betrieb durch zwei eigenständig geregelte Gebläse mit Primär-und Sekundärluft versorgt. Über die Zellenradschleuse und Brennerschnecke gelangen die Pellets direkt in die Verbrennungszone. Die Zündung erfolgt dort mit dem bei Bedarf selbstständig ein- und ausfahrenden Heizelement und der Zündanlage.

  • Seite 10: Sicherheitseinrichtungen

    - 10 - Eine Sichtkontrolle der Anlage muss trotzdem in regelmäßigen Zeitabständen (ca.1 x in der Woche) vom Anlagenbetreiber durchgeführt werden, um eventuellen Betriebsstörungen im vornherein entgegen zu wirken. Antriebsmotor mit Hebevorrichtung für automatische Reinigung Wirbulatoren Schnecken für Aschebehälter Antriebsmotor für automatische Ascheschnecke Ascheaustragung Ascheleitbleche...

  • Seite 11: Die Beschickung

    CC Toronto - Anlage kann auf unterschiedliche Art erfolgen und hängt von der Ausführung des Gerätes ab. 2.5.1. Beschickung CC Toronto-E Das Füllen des ca.150 dm³ (Liter) fassenden Vorratsbehälters erfolgt grundsätzlich manuell. Vom Vorratsbehälter gelangen die Pellets dann automatisch über die Zellenradschleuse (Rückbrandsicherung) zur Behälterschnecke, mit der sie vorerst waagrecht und anschließend von...

  • Seite 12: Beschickung Toronto-S

    Der CC Toronto-S besitzt keinen Vorratsbehälter, da die Pellets direkt über eine exible, wartungsfreie und betriebssichere Schneckenfördereinrichtung zur Zellenradschleuse transportiert werden. Der Weitertransport des Brennsto es erfolgt wie beim CC Toronto-E (siehe 2.5.1.). Die exible Schnecke samt Antriebsmotor ist auf der Zellenradschleuse drehbar angekoppelt und wird leistungsabhängig von der Kesselsteuerung angesprochen.

  • Seite 13: Beschickung Toronto-V

    Ein Füllstandssensor im Vorratsbehälter sorgt dafür, dass die Förderung bei erreichen einer gewis- sen Vorratsmenge abgeschaltet wird. Der Weitertransport des Brennsto es erfolgt wie beim CC Toronto-E (siehe 2.5.1.). Durch dieses System ist eine vielseitige Anordnungsmöglichkeit von Heiz-und Lagerraum gegeben, da diese nicht unmittelbar nebeneinander liegen müssen.
  • Seite 14 - 14 - Abbildung Förderschnecke Variane L = 2000 2000 2404 356 133 190 150 1700 200 345 156 Variane L = 2500 2500 2904 356 133 190 150 2200 200 345 156 Variane L = 3000 3000 3404 356 133 190 150 2700 200 345 156 Einbau der Druckentlastung Die Druckentlastung ist, wie im folgenden dargestellt, einzubauen.

  • Seite 15: Beschickung Toronto-S Für Geobox

    Beim CC Toronto-S für GEObox werden die Pellets direkt über eine exible, wartungsfreie und betriebssichere Schneckenfördereinrichtung zur Zellenradschleuse transportiert. Der Weitertransport des Brennsto es erfolgt wie beim CC Toronto-E (siehe 2.5.1.). Die exible Schnecke samt Antriebsmotor ist auf der Zellenradschleuse drehbar angekoppelt und wird leistungsabhängig von der Kesselsteuerung angesprochen.

  • Seite 16: Beschickung Toronto-V Für Geobox

    Ein Füllstandssensor im Vorratsbehälter sorgt dafür, dass die Förderung bei erreichen einer gewissen Vorratsmenge abgeschaltet wird. Der Weitertransport des Brennsto es erfolgt wie beim CC Toronto-E (siehe 2.5.1.). Durch Schlauchlängen von bis zu 15 m je Richtung ist eine vielseitige Anordnungsmöglichkeit von Heizraum und GEObox Lagerraum gegeben, da diese nicht nebeneinander liegen müssen.

  • Seite 17: Beschickung Toronto-V Für Geotank

    - 17 - 2.5.6. Beschickung Beim CC Toronto-V in Kombination mit dem GEOtank wird der Vorratsbehälter über die Saugförderanlage beschickt. Diese entnimmt die Pellets von der Übergabeeinheit des GEOtanks. Durch Schlauchlängen von bis zu 15 m je Richtung ist eine vielseitige Anordnungsmöglichkeit von Heizraum und GEOtank Lagerraum gegeben.

  • Seite 18: Rücklaufanhebung, Ladegruppe1" Elektrisch Bis 35 Kw

    - 18 - 2.6. Rücklaufanhebung Der Betrieb des CC Toronto Pelletheizkessels ist nur in Verbindung mit der original CAPITO Rücklaufanhebung bzw. einer Rücklaufanhebung selber Wirkungsweise gestattet. Dies dient zur Vermeidung von Kondensatbildung infolge zu geringer Temperaturen am rücklaufseitigen Heizwasseranschluss. Kondenswasser bildet in Verbindung mit Verbrennungsrückständen ein aggressives Kondensat, welches die Lebensdauer des Kessels verkürzt.

  • Seite 19: Schür-Und Reinigungsgerät

    - 19 - 2.7. Schür- und Reinigungsgerät Das serienmäßig mitgelieferte Reinigungsgerät dient zur ober ächlichen Reinigung der Brenntasse. Als Sonderzubehör ist auch eine Reinigungsbürste für die Wärmetauscherrohre erhältlich. 2.8. Verschleißteile Sämtliche beweglichen und mit der Verbrennung (Glutbett, Rauchgas,...) in Berührung kommenden Teile gelten als sogenannte Verschleißteile.

  • Seite 20: Schaltbeispiele

    Regelung der Gesamtanlage. Beispiel: Heizungsanlage bestehend aus folgenden Komponenten: - CC Toronto Pelletsheizkessel, - CAPITO-Schichtenspeicher, - gemischter Heizkreis 1 (z.B. Heizkreis für Erdgeschoss) - gemischter Heizkreis 2 (z.B. Heizkreis für Obergeschoss) Für die oben angeführten Komponenten muss das Schaltbeispiel “CC Toronto Schichtenspeicher, und Heizung”...
  • Seite 21 - 21 -...
  • Seite 22 - 22 -...
  • Seite 23 - 23 -...

  • Seite 24: Stromlaufpläne

    - 24 - 4. Stromlaufpläne Legende CC Toronto , Grundausstattung -A01 Print für CC Toronto, Grundplatine,Typ 200331 -S01 Sicherheitsthermostat (STB) -K01 Relais für CC Toronto , Sicherheitsthermostat -X01 Netzzuleitung, 1x230V~ / 50Hz -A02 Auswerteelektronik für Thermoelement, Typ_AMP 200334 -M01 Sekundärluftgebläse -M02 Primärluftgebläse -M03 Stellmotor für Zündeinheit, SM40 -M04 Motor für Brennerschnecke...
  • Seite 25 - 25 - -A05 Print für Erweiterungsmodul Heizkreis 3-4-Boiler 2, Typ 200332 -M30 Motor für Mischer von Heizkreis 3 -M31 Umwälzpumpe Heizkreis 3 -M32 Motor für Mischer von Heizkreis 4 -M33 Umwälzpumpe Heizkreis 4 -M34 Ladepumpe für Boiler 2 -B31 Temperaturfühler für Vorlauftemperatur, Heizkreis 3 -B32 Fernsteller für Heizkreis 3 (optional)
  • Seite 26 - 26 -...
  • Seite 27 - 27 -...
  • Seite 28 - 28 -...
  • Seite 29 - 29 -...
  • Seite 30 - 30 -...
  • Seite 31 - 31 -...
  • Seite 32 - 32 -...
  • Seite 33 - 33 -...
  • Seite 34 - 34 -...
  • Seite 35 - 35 -...

  • Seite 36: Aufstellung Und Lagerung

    - 36 - 5. Aufstellung und Lagerung 5.1. Aufstellplatz Die Pelletsanlage kann auf jedem waagerecht befestigten Boden aufgestellt werden, ein Sockel ist nicht erforderlich. Etwaige Unebenheiten sollten ausgeglichen werden. Zur ungehinderten Bedienung und Wartung der Kesselanlage ist unbedingt darauf zu achten, dass vor dem Kessel eine freie Durchgangsbreite von mind.1000 mm vorhanden ist.

  • Seite 37: Mindestabstände

    Komponenten aufstellen ! min. 600 mm min. Zuluftö nung für Wartungszwecke an 400 mm der Brennerschnecke CC Toronto-Kessel Feuerlöscher Heizraumtür Fluchtschalter (6 kg EN 3) T 30 Aufstellungsbeispiel CC Toronto-E (Mindestabstände gelten auch für Typ CC Toronto-S und CC Toronto-V)

  • Seite 38: Der Richtige Lagerraum

    - 38 - 5.5. Der richtige Lagerraum Platzierung Der Lagerraum soll schmal und rechteckig sein sowie an der Außenwand liegen. Das Transportfahrzeug muss so weit an die Befüllstutzen heranfahren können, dass durch die mechanische Belastung während der Befüllung die Pelletsqualität nicht wesentlich beeinträchtigt wird.
  • Seite 39 - 39 - Aus Sicherheitsgründen dürfen im Lagerraum keine freiliegenden Elektroinstallationen (Leuchten, elektrische Leitungen, Verteilerdosen, Steckdosen, Lichtschalter u. dgl.) vorhanden sein. Lagerzugänglichkeit Die Zugänglichkeit zum Lager muss derart sichergestellt sein, dass notwendige Wartungs und Reinigungsarbeiten durchgeführt werden können. Brandschutz Die grundlegenden Brandschutzanforderungen an Pelletslagerräume gemäß DIN 4104 sind einzuhalten (Mauerwerk Brandschutzklasse F90, Brandschutztüre oder - luke T30).
  • Seite 40 - 40 - Befüllung, Befüllstutzen und Befüllleitungen Ein Lagerraum bzw. eine GEObox oder ein GEOtank dürfen grundsätzlich erst nach erfolgter Erst-Inbetriebnahme durch einen Silo-LKW gefüllt werden. Bis zur erfolgten Inbetriebnahme müssen zur Sicherstellung der ordnungsgemäßen Ausführung und Montage der Lagerraum bzw.
  • Seite 41 - 41 - Die Befüllstutzen und -leitungen mit dem Mauerwerk verbinden bzw. erden (Verhinderung von elektrostatischer Au adung). Bei der Durchdringung von brandabschnittsbildenden Bauteilen die Befülleitungen entsprechend der geforderten Brandwiderstandsklasse abschotten und verkleiden. Schallschutz Lagerungen und Befestigungen sowie Wanddurchführungen für Austragungssysteme sind so auszuführen, dass die Übertragung von Körperschall auf das Bauwerk verhindert wird.
  • Seite 42 - 42 - Aufriss Lagerraum 1..Befüllstutzen 2..Brandschutztüre 3..Holzpfosten (3-5 cm) 4..Prallmatte 5..Fördereinrichtung...
  • Seite 43 - 43 - Grundriss Heiz- und Lagerraum (Variante CC Toronto-V) Zuluftö nung Mindestabstände siehe Abschnitt 5.4. ! Wand F 90 CC Toronto-Kessel Verpu ungsklappe und Zugbegrenzer Heizraumtür T 30 Kamin Fluchtschalter min. 1000 mm min. 500 mm Feuerlöscher (6 kg EN 3) Saugschlauch Druckschlauch (Rückluftleitung)
  • Seite 44 - 44 - Grundriss Heiz- und Lagerraum (Variante CC Toronto-S) Steckdose Absaugstutzen Befüllstutzen Hinweisschild (230 V~/16A) (geerdet) (geerdet) “Abschalten der Anlage beim Befüllen” Wand F 90 min. 500 mm 1 m Abstand Lagerraumtür T 30 Holzpfosten (mit rundum- (Druckentlastung) laufender Dichtung) Fördereinrichtung Prallmatte bei anderer Anordnung...

  • Seite 45: Rauchfanganschluss Und Bemessung

    - 45 - 6. Rauchfanganschluss und Bemessung Voraussetzung für die einwandfreie Funktion der Feuerungsanlage ist der richtig dimensionierte Rauchfang. Die Berechnung hat entsprechend der EN 13384-1 zu erfolgen. Die Rauchfang konstruktion ist so zu wählen, dass die Gefahr der Taupunktunterschreitung auf ein Minimum reduziert wird.
  • Seite 46 - 46 - Werte für eine Kaminberechnung nach EN 13384-1 CC Toronto 15 Nennlast: Teillast: Nenn-Wärmeleistung: 14.9 kW 4,7 kW Wirkungsgrad: 94,6 % 91,7 % CO 2 -Gehalt: 13,0 % 7,1 % Abgasmassenstrom: 0,0074 kg/s 0,0040 kg/s Abgastemperatur: 102,1 °C 83,0 °C 90 °C Förderdruck:...

  • Seite 47: Elektroinstallation

    - 47 - 7. Elektroinstallation Montagehinweise Netzzuleitung Die Netzzuleitung ist als Schutzkontakt-Zuleitung ausgeführt, der Anschluss sollte durch Anstecken an einer Schutzkontakt- (=Schuko) - Steckdose erfolgen. Zur vollständigen Trennung des Gerätes vom Netz ist dieser Stecker vorgesehen, weitere Trenneinrichtungen sind nicht enthalten. Ist ein direkter Anschluss an das Netz (durch fest verkabelte Zuleitung ohne Schuko-Stecker) gewünscht, sollte bauseits eine entsprechende Einrichtung eingebaut werden, welche die vollständige netzseitige Trennung ermöglicht (z.B.

  • Seite 48: Einschalten

    - 48 - 8. Bedienung des Torontos - Mikrocomputers 8.1. Einschalten Nach dem Anschließen der Spannungsversorgung startet der Mikrocomputer selbstständig und die aktuelle Softwareversion wird angezeigt. Ca. 10 Sekunden später erscheint automatisch die Grundanzeige, durch Betätigen der Taste “F1” kann der Vorgang verkürzt werden. Softwareversion SO 09:25 Automat.

  • Seite 49: Fernsteller Heizkreis (Optional)

    - 49 - 8.3. Fernsteller Heizkreis (optional) Es besteht die Möglichkeit, auf jeden Heizkreis optional einen Fernsteller aufzuschalten. Nachstehende Einstellungen können damit durchgeführt werden Betriebsartschalter Einstellregler Heizkurve (Parallelverschiebung) “Abbildung Fernsteller“ Bemerkung Bezeichnung Bedienelement Der Heizkreis arbeitet durchgehend (0-24h) nach den Tagbetrieb programmierten Einstellungen für den Tagbetrieb Der Heizkreis arbeitet durchgehend (0-24 h) nach den...

  • Seite 50: Die Anzeige

    - 50 - 8.5. Die Anzeige Für die optische Menüführung besitzt der Toronto Mikrocomputer ein 4-zeiliges, beleuchtetes LCD - Display, dessen Anzeigen klar und übersichtlich dargestellt werden. Grundsätzlich werden oberhalb der beiden Tasten “F1” und “F2” die dazugehörigen, ausführbaren Funktionen im Klartext angezeigt. 4 - zeiliges, beleuchtetes KESSEL ..

  • Seite 51: Struktur Des Menüs

    - 51 - 8.7. Struktur des Menüs CC Toronto Das Menü des ist in folgende Ebenen gegliedert: - 0. Grundanzeige Anzeige nach dem Einschalten des Gerätes bzw. wenn über einen längeren Zeitraum (5 min.) keine Bedienung erfolgt - 1. Anzeigeebene Ebene zur Darstellung von Messwerten und Betriebs zuständen sowie zur Änderung der Betriebsarten - 2.

  • Seite 52: Grundanzeige

    - 52 - 8.8. Grundanzeige Die Grundanzeige erscheint nach dem Einschalten des SO 09:25 Automat. TK: 67,6 AG: 157 CC Toronto automatisch. Po: 53,4 CO2:12,7 Anzeige Bedienen Die Anzeige ist abhängig von der individuellen Einstellung (siehe Bedienebene Punkt 2.2.8.) Wird über einen längeren Zeitraum in der Anzeige- oder Bedienebene bzw.

  • Seite 53: Anzeigeebene

    - 53 - 8.9. Anzeigeebene Grund- zur Bedienebene anzeige zurück zum Anzeige nur bei Ausführung CC Toronto-S und CC Toronto-V Auswahl Menü übergeordneten Menü ** Anzeige nur bei Ausführung mit automatischer Reinigung und / oder automatischer Ascheaustragung *** Anzeige abhängig von eingestellter Anlagenkennziffer ->...
  • Seite 54 - 54 - 1.1.2. KESSEL ... aktueller Abgastemperatur [°C] und CO²-Gehalt [%] an den Abgastemp.: 130.0°C CO2-Gehalt: 11.5 % Messpunkten im Abgasrohr des Kessels gemessen und aktueller zurück zurück zum vorherigen Menü zur nächsten oder vorherigen Anzeige 1.1.3. gewählte Betriebsart Kessel KESSEL ...
  • Seite 55 - 55 - 1.1.6. 1.1.2. Zeitprogramm (Freigabe) des Kesselbetriebes KESSEL ... MO S:1 Block1: 00:00→24:00h (*WE = MO - SO von 00:00 bis 24:00) 3 Zeitblöcke sind einstellbar. Tag wählen mit + - näc.Block zurück Wechseln zum nächsten Zeitblock (Block 1 - 3) Wechseln zum nächsten Zeitblock (Block 1 - 3) zurück zum vorherigen Menü...
  • Seite 56 - 56 - -> Anzeigeebene 1. / Fördersystem 1.2. (nur bei Ausführung Toronto - S/-V) nur bei Toronto-V/S 1.2.1. Anzeige des Füllstandes am Näherungsschalter des unteren FÖRDERSYSTEM ..Kupplungsteils über der Zellenradschleuse (bei Ausführung Füllstand: ↑ Schnecke Raum: Aus Toronto-S) bzw.
  • Seite 57 - 57 - einmal füllen ... der Vakuumbehälter wird unabhängig von den Freigabezeiten und der Sperrzeit einmal vollgefüllt füllen stoppen ... der aktuell laufende Füllvorgang wird unabhängig vom Füllungsgrad des CC Toronto-V-Behälters gestoppt. Sperrzeit wird auf 2 Stunden gesetzt. Füllvorgang wird nach Ablauf der Sperrzeit fortgesetzt sofern das eingestellte Freigabezeitprogramm es erlaubt.
  • Seite 58 - 58 - -> Anzeigeebene 1. / Ascheaustragung 1.3. (nur bei optionaler Ausführung mit automatischer Ascheaustragung) 1.3.1 Anzeige Status Aschebehälter ASCHEAUSTRAGUNG ... Aschenbehälter: vorh. Aschenschnecken: Aus vorh..Aschebehälter vorhanden zurück fehlt ... der Aschebehälter wird von der Elektronik als nicht vorhanden (montiert) erkannt, es erfolgt keine Ascheaustragung Weiter wird der derzeitige Betriebszustand der Ascheschnecken angezeigt: Aus ...
  • Seite 59 - 59 - -> Anzeigeebene 1. / automa. Reinigung 1.4. (nur bei optionaler Ausführung mit automatischer Reinigung) 1.4.1 Anzeige Betriebszustand der automatischen Reinigung AUTOM. REINIGUNG ... Reinigung: Aus Aus... automatische Reinigung steht zurück Ein ... automatische Reinigung läuft zurück zum vorherigen Menü zur nächsten oder vorherigen Anzeige 1.4.2 Zeitprogramm (Freigabe) der automatischen Reinigung...
  • Seite 60 - 60 - -> Anzeigeebene 1. / Heizkreis 1-4 1.5 (Anzeige abhängig von eingestellter Anlagenkennzi er) 1.5.1 Anzeige der aktuellen Vorlauftemperatur des Heizkreises und HEIZKREIS 1 ... der Außentemperatur [°C] Vorlauf ist: 57.5 °C Aussentemp.: -2.5°C Sollwert zurück Anzeige des Sollwertes der Vorlauftemperatur bzw. Anzeige des Sollwertes der Vorlauftemperatur bzw.
  • Seite 61 - 61 - Betriebsart Gesamtanlage Betriebsart Heizkreis Winterbetrieb Handbetrieb / Aus (mit Frostsch.) / HK nicht vorhanden Sommerbetrieb Automatik / immer Tagbetrieb / immer Nachtbetrieb Handbetrieb / HK nicht vorhanden Sommerbetrieb Automatik / immer Tagbetrieb / immer Nachtbetrieb / Kaminkehrerbetrieb Aus (mit Frostsch.) Kaminkehrerbetrieb Handbetrieb / HK nicht vorhanden...
  • Seite 62 - 62 - zurück zum vorherigen Menü zur nächsten oder vorherigen Anzeige 1.5.4. Anzeige der am Fernsteller eingestellten Betriebsart HEIZKREIS 1... Fernsteller: Auto und Temperaturverschiebung [°C] Verschiebung: +10°C zurück Das Anzeigefeld erscheint, wenn in der Bedienebene des jeweiligen Heizkreises der Parameter für den "Fernsteller"...
  • Seite 63 - 63 - 1.5.6. Zeitprogramm (Heizzeiten) des Heizkreises HEIZKREIS 1.. DO S:1 Block1: 06:00 22:00h (*WE = MO - SO von 06:00 bis 22:00) Tag wählen mit + näc.Block zurück Innerhalb der Heizzeiten (S:1) fährt der Heizkreis nach den eingestell- ten Parametern für den Tagbetrieb, außerhalb eines Zeitblockes (S:0) herrscht Nachtbetrieb.
  • Seite 64 - 64 - -> Anzeigeebene 1. / Boiler 1 - 2 1.6. (Anzeige abhängig von eingestellter Anlagenkennzi er) 1.6.1. Anzeige der aktuellen Boilertemperatur [°C] und des BOILER 1 ... Temperatur: 59.9°C Betriebszustandes der Boilerladepumpe Ladepumpe: Sollwert zurück Ein , Aus ... Boilerladepumpe läuft / steht Anzeige der Sollwerte (Grenzwerte) der Boilertemperatur `Ladung Ein´...
  • Seite 65 - 65 - Kaminkehrer ... die Betriebsart der Gesamtanlage wurde auf `Kaminkehrerbetrieb` gestellt, d.h. der Boiler wird bis zur maximalen Betriebstemperatur `Ladung aus` aufgeladen Laden ... der Boiler wird gerade nachgeheizt Bereitschaft ... die Boilertemperatur liegt innerhalb der eingestellten Grenzwerte, aufgrund der Freigabezeiten oder der gewählten Betriebsart würde bei Unterschreitung eine sofortige Nach- ladung erfolgen zurück zum vorherigen Menü...
  • Seite 66 - 66 - -> Anzeigeebene 1. / Pu er 1.7. (Anzeige abhängig von eingestellter Anlagenkennzi er) 1.7.1. Anzeige der aktuellen Pu ertemperatur [°C] an den beiden PUFFER . . . Temp. oben: 67.7°C Messpunkten im Speicher. Temp. unten: 63.2°C zurück Anzeige der Sollwerte (Grenzwerte) der Pu ertemperaturen PUFFER: SOLLWERT Temp.
  • Seite 67 - 67 - -> Anzeigeebene 1. / Pu er 1.8. (Anzeige abhängig von eingestellter Anlagenkennzi er) 1.8.1. Anzeige der aktuellen Betriebsart der Gesamtanlage GESAMTANLAGE ... (*WE=Winterbetrieb) gewählte Betriebsart "Winterbetrieb" verändern zurück ändern der Betriebsart der Gesamtanlage zurück zum vorherigen Menü Sommerbetrieb ...
  • Seite 68 - 68 - -> Anzeigeebene 1. / Gesamtanlage 1.8. 1.8.2. Anzeige der aktuellen Version und dem Erstelldatum (Build) der GESAMTANLAGE Version V1.06 Build: Software. Jun 02 2010 09:16:54 zurück zurück zum vorherigen Menü zur nächsten oder vorherigen Anzeige 1.8.3. Anzeige der aktuellen Uhrzeit und des Datums. GESAMTANLAGE 14:31:39 DI, 19:06:10...

  • Seite 69: Bedienebene

    - 69 - 8.10. Bedienebene Das Menü "Inbetriebnahme" Auswahl Menü ist nur vor erfolgter Inbetrieb- nahme in der obersten zurück zum übergeordneten Menü Bedienebene anwählbar. Später kann man durch * Menü nur bei Ausführung CC Toronto-V Blättern in der Bedienebene und CC Toronto-S "Einstellungen"...
  • Seite 70 - 70 - -> Bedienebene 2. / Inbetriebnahme 2.1. (Das Menü ist nur bis zur abgeschlossenen Inbetriebnahme in der obersten Bedienebene sichtbar, später kann man es in der Ebene `Einstellungen`aufrufen) 2.1.1. Die Anlagenkennzi er de niert die tatsächliche Ausführung der INBETRIEBNAHME...
  • Seite 71 - 71 - -> Bedienebene 2. / Einstellungen 2.2. / Heizkreis 1 - 4 2.2.1. (Anzeige abhängig von eingestellter Anlagenkennzi er) 2.2.1.1. Bei allen ausgeführten Heizkreisen besteht die Möglichkeit, ein HEIZKREIS !... → Zeitprogramm Zeitprogramm mit 3 Blöcken zu de nieren, wobei jeder blättern mit ↓...
  • Seite 72 - 72 - Blättern bis zur Einstellung `Samstag & Sonntag´ Auswahl `Samstag & Sonntag´ Auswahl `Block 1 − Einstellen der Zeiten Ein: 07:00 → Aus: 23:00 weiter Blättern bis zur Einstellung `Block 2´ Auswahl `Block 2´ − Einstellen der Zeiten Ein: 24:00→Aus: 24:00 1.) 2.) weiter Blättern bis zur Einstellung `Block 3´...
  • Seite 73 - 73 - 2.2.1.2. Heizkurve Heizkreis (*WE = 0,4) HEIZKREIS 1... → Heizkurve blättern mit ↓ und ↑ auswählen zurück Die Heizkurve ordnet jeder Außentemperatur eine bestimmte Vorlauftemperatur zu und ist individuell für alle Heizkreise getrennt einstellbar. ändern der Heizkurve des gewählten Heizkreises Aussentemperatur [°C] Je höher die Heizkurve eingestellt wird, umso wärmer fährt der Heizkreis bei fallender Außentemperatur !
  • Seite 74 - 74 - ändern der Parallelverschiebung des gewählten Heizkreises Aussentemperatur [°C] zurück zum vorherigen Menü zur nächsten oder vorherigen Anzeige 2.2.1.4. Absenkung Vorlauf [°C] (*WE = 10°C) HEIZKREIS 1... → Abesenkung Vorlauf blättern mit ↓ und ↑ auswählen zurück Im Nacht- bzw. Absenkbetrieb (außerhalb der Heizzeiten) wird die Heizkurve um den Wert `Absenkung der Vorlauftemperatur´...
  • Seite 75 - 75 - 2.2.1.6. AT-Grenze Nacht [°C] (*WE = +5°C) HEIZKREIS 1... → AT-Grenze Nacht blättern mit ↓ und ↑ Der Grenzwert bestimmt die Außentemperatur, bei dessen auswählen zurück Überschreitung im Nachtbetrieb die Heizung abgeschaltet wird. Einstellbereich: -10°C bis + 50°C ändern der Temperatur AT-Grenze Nacht zurück zum vorherigen Menü...
  • Seite 76 - 76 - 2.2.1.9. Minimale Vorlauftemperatur [°C] (*WE = +10°C) HEIZKREIS 1... → min. Vorlauftemp. blättern mit ↓ und ↑ Einstellung der minimalen Vorlauftemperatur des ausgewählten auswählen zurück Heizkreises, die durch den Vorlaufsollwert (berechnet aus der eingestellten Heizkurve) nicht unterschritten werden darf. Einstellbereich: + 5°C bis + 90°C ändern der maximalen Vorlauftemperatur zurück zum vorherigen Menü...
  • Seite 77 - 77 - 2.2.1.10. Aktivierung Raum-Fernsteller (*WE = nicht vorhanden) HEIZKREIS 1... → Raum-Fernsteller blättern mit ↓ und ↑ Es besteht die Möglichkeit, auf jeden Heizkreis optional einen auswählen zurück Fernsteller (siehe Abschnitt 8.3.) aufzuschalten. aktivieren / deaktivieren des Fernstellers nicht vorhanden ...
  • Seite 78 - 78 - -> Bedienebene 2. / Einstellungen 2.2. / Boiler 1 - 2 2.2.2. (Anzeige abhängig von eingestellter Anlagenkennzi er) 2.2.2.1. Temp. Ladung Aus [°C] (*WE = 55°C) HEIZKREIS 1... → Temp. Ladung Aus blättern mit ↓ und ↑ Obere Grenztemperatur des Boilers, bei der die Ladung beendet wird.
  • Seite 79 - 79 - Blättern bis zur Einstellung `Montag bis Freitag´ Auswahl `Montag bis Freitag´ Auswahl `Block 1´ − Einstellen der Zeiten Ein: 05:00 → Aus: 07:00 weiter Blättern bis zur Einstellung `Block 2´ Auswahl `Block 2´ Einstellen der Zeiten Ein: 16:00 → Aus: 20:00 −...
  • Seite 80 - 80 - Einstellen der Zeiten Ein: 24:00 → Aus: 24:00 1.) 2.) − weiter zurück zurück Montag bis Freitag 05:00 - 07:00 16:00 - 20:00 Block 1 Block 2 Samstag & Sonntag 06:00 - 20:00 Block 1 ... Boiler Freigabezeit ...
  • Seite 81 - 81 - 2.2.2.5. Boilervorrang (*WE = Aus) Boiler 1... Boilervorrgang → blättern mit ↓ und ↑ Falls die installierte Kesselleistung in gewissen Betriebszuständen auswählen zurück nicht ausreicht, eine schnelle und e ziente Boilerladung bei gleichzeitiger Wärmeabnahme der Heizkreise durchzuführen, muss die Funktion `Boilervorrang` aktiviert werden.
  • Seite 82 - 82 - -> Bedienebene 2. / Einstellungen 2.2. / Pu er 2.2.3. (Anzeige abhängig von eingestellter Anlagenkennzi er) T. oben Ladung Aus [°C] (*WE = 65°C) 2.2.3.1. PUFFER ... T.Oben: Ladung Aus → blättern mit ↓ und ↑ Grenztemperatur des Pu ers am oberen Fühler, bei der die Ladung auswählen zurück beendet wird, sofern die eingestellte Temperatur `T.
  • Seite 83 - 83 - T. unten Ladung Aus [°C] (*WE= 55°C) 2.2.3.3. PUFFER ... → T.unten:Ladung Aus blättern mit ↓ und ↑ Grenztemperatur des Pu ers am unteren Fühler, bei der die Ladung auswählen zurück beendet wird, sofern auch die Temperatur `T. oben Ladung Aus´ erreicht wurde.
  • Seite 84 - 84 - Fall 1: Start Pu erladung bei Unterschreitung `T. oben Ladung Ein´ Pu erladung wird beendet, da `T. oben´ zu weit ansteigt, obwohl Sollwert `T. unten Ladung Aus´ noch nicht erreicht wurde (Sicherheitsabschaltung nur bei Anlagen mit Biosolar- Multifunktionsspeicher) Kesselsollwert 70 °C Sicherheitsabschaltung...
  • Seite 85 - 85 - -> Bedienebene 2. / Einstellungen 2.2. / Kessel 2.2.4. 2.2.4.1. Minimale Abgastemperatur [°C] (*WE = +100°C) KESSEL ... → min. Abgastemp. blättern mit ↓ und ↑ Der Parameter `min. Abgastemperatur´ begrenzt die minimale auswählen zurück Temperatur des Rauchgases am Kesselaustritt während des Betriebes.
  • Seite 86 - 86 - -> Bedienebene 2. / Einstellungen 2.2. / Kessel 2.2.4. 2.2.4.4. Aktivierung Externer Freigabekontakt (*WE = nicht vorhanden) KESSEL ... → ext. Freigabekontakt blättern mit ↓ und ↑ Es besteht die Möglichkeit, die Betriebsart des Kessels mit einem externen auswählen zurück Freigabekontakt zu verändern.
  • Seite 87 - 87 - -> Bedienebene 2. / Einstellungen 2.2. / Allgemein 2.2.5. (nur bei Ausführung Toronto-V) 2.2.5.1. FÖRDERSYSTEM ... Die Freigabe des Fördersystems wird durch ein Zeitprogramm mit bis zu → Zeitprogramm. 3 Blöcken eingestellt (*WE = MO-SO von 08:00 bis 19:00 Uhr). Am Ende blättern mit ↓...
  • Seite 88 - 88 - -> Bedienebene 2. / Einstellungen 2.2. / Allgemein 2.2.8. 2.2.8.1. Uhrzeit & Datum (werksseitig voreingestellt) ALLGEMEIN ... → Uhrzeit & Datum blättern mit ↓ und ↑ Uhrzeit und Datum müssen unbedingt im Zuge der Inbetriebnahme auswählen zurück kontrolliert bzw.
  • Seite 89 - 89 - -> Bedienebene 2. / Einstellungen 2.2. / Allgemein 2.2.8. 2.2.8.4. Grundanzeige (*WE = siehe Abbildung unterhalb "Grundanzeige ALLGEMEIN → Grundanzeige ab Werk"). blättern mit ↓ und ↑ auswählen zurück Über diese Einstellung ist es möglich die werkseitig vorde nierte Grundanzeige am Display zu ändern und individuell an die persönlichen Wünsche des Anlagenbedieners anzupassen.
  • Seite 90 Dieser Abschnitt ist nur für den Service-Techniker vorgesehen ! Sollte trotzdem die Notwendigkeit bestehen, elektrische Komponenten zu prüfen, halten Sie bitte Rücksprache mit der Firma CAPITO ! -> Bedienebene 2. / Codeeingabe 2.4 Dieser Abschnitt ist nur für den Service-Techniker vorgesehen !

  • Seite 91: Meldeebene

    - 91 - 8.11. Meldeebene zur Anzeigeebene zur Anzeigeebene Grund- anzeige zur Bedienebene Hinweis- und Störmeldungen Die Meldeebene wird automatisch nach dem Auftreten von mindestens einer Hinweis- oder Störmeldung abwechselnd zur Grundanzeige eingeblendet. Beispiel: Störmeldung “Fühler Kessel Unterbrechung” zur Grundanzeige Art des Fehlers Fühler: Kessel Unterbrechung...
  • Seite 92 - 92 - Die automatische Umstellung der keine Behebung notwendig, nur als Uhrzeit sommerzeitbedingt Uhrzeit auf Sommer- bzw. Winterzeit Hinweis. Vor Quittieren evtl. Uhrzeit umgestellt wurde durchgeführt. Die Meldung und Datum auf Richtigkeit dient lediglich als Hinweis. überprüfen. Meldung wird während der Kesselbe- triebsphase `Zünden` angezeigt und Brenner zündet ! Tür nicht ö...
  • Seite 93 - 93 - Meldung Beschreibung Kontrolle / Behebung Das Sicherheitsthermostat des Toronto hat ausgelöst und muss rück- Schwarze Kappe abnehmen und gesetzt werden. Es überwacht den mit geeignetem Gegenstand Sicherheitsthermostat rücksetzen Kessel auf Maximaltemperatur und STB rücksetzen; Relais in der schaltet über ein zusätzliches Relais in Elektronikbox defekt der Elektronikbox das...

  • Seite 94: Regeln Zur Einstellung Und Abfrage Von Zeitprogrammen

    - 94 - 8.12. Regeln zur Einstellung und Abfrage von Zeitprogrammen Deaktivieren von Zeitblöcken ... Ein: 24:00→ Aus: 24:00 ... nur durch Eingabe folgender Zeiten möglich: Fehlerhafte Zeiteingabe bei Zeitblöcken werden Zeitblöcke fehlerhaft eingegeben ergeben sich unde nierte Zustände. Nachfolgende Beispiele zeigen fehlerhafte Eingaben: a) Fehlerhafte Eingaben einzelner Zeitblöcke: Ein: 00:00→Aus: 00:00 ( Block deaktivieren nur durch Eingabe von: Ein: 24:00 →...

  • Seite 95: Inbetriebnahme Und Abschalten

    - 95 - 9. Inbetriebnahme und Abschalten 9.1. Inbetriebnahme Inbetriebnahme, Einregulierung und Sicherheitsprüfung CC Toronto-Anlagen durch den CAPITO- Servicetechniker bilden die Grundvoraussetzung für einen störungsfreien und sparsamen Betrieb. 9.2. Abschalten des Kessels oder der Anlage Den Kessel niemals während des Betriebes durch Ausstecken der elektrischen Zuleitung außer Betrieb nehmen.

  • Seite 96: Abgasmessung

    - 96 - Abschalten des Kessels, der Raumheizung und der Warmwasserbereitung Es gibt 2 Möglichkeiten die gesamte Anlage abzuschalten: - Frostschutz erwünscht: in der Anzeigeebene Abschnitt Gesamtanlage die Betriebsart auf `Aus (mit Frostsch.)´stellen - kein Frostschutz erwünscht: am Bediendisplay mit der Taste die Gesamtanlage auf `Aus (ohne Frostsch.)´...
  • Seite 97 - 97 - - Falls notwendig Brenntasse ausbauen (Brennerrohrbogen siehe Abbildung unter Punkt "2.4.2. Der Pelletsbrenner"). Zugregler auf Leichtgängigkeit überprüfen (siehe Kapitel 6) ! Falsch eingestellter oder nicht vorhandener Zugregler kann zu erhöhter Bildung von Schlacke im Bereich des Brennerrohrbogens und der Brenntasse führen ! Fehlender Zugregler muss nach gerüstet werden ! - Brennraumwandbereich, Brennraumdeckenbereich und oberen Bereich des Wärmetauscher- raumes unter Anwendung des mit gelieferten Reinigungskratzers von Verbrennungsrückständen...

  • Seite 98: Wartung Der Pellets - Heizungsanlage

    - 98 - 12. Jährliche Wartung der Pellets Heizungsanlage ACHTUNG! Vor Antritt von Wartungsarbeiten ist der Kessel außer Betrieb zu nehmen und spannungsfrei zu schalten ! (siehe Abschnitt 9.2.) Im Zuge der Wartung sind mindestens einmal jährlich folgende Arbeiten an der CC Toronto Heizungsanlage durchzuführen: - Brenntasse und Brennerring...

  • Seite 99: Ausführung

    - Funktion der Druckentlastungseinheit kontrollieren. - Zum Schluss die einzelnen Kesselbestandteile wieder ordnungsgemäß einlegen und die Betriebsart der Gesamtanlage rückstellen (bei Bedarf Montageanleitung verwenden). Beim Abschluss eines Wartungsvertrages erledigt der CAPITO Kundendienst diese Aufgaben im Zuge der jährlichen Wartung für Sie !

  • Seite 100: Gefahrenhinweise

    - 100 - 13. Gefahrenhinweise .) Bei der Einbringung des Kessels kann es zu Verletzungen durch Herunterfallen des Kessels oder des Behälters kommen. .) Beim Aushängen der Brennerverkleidung kann es durch unvorsichtige Vorgangsweise zum Einklemmen kommen. .) Bei entfernter Brennerverkleidung kann es im Bereich des Antriebsmotores und der Kettenräder zu Quetschungen bzw.
  • Seite 101 Erzeugnisse bewährter Qualität, die allen Sicherheits-Vorschriften und den For- derungen der Praxis vollauf entsprechen. CARL CAPITO Heiztechnik GmbH Mühlenbergstr. 12 · D-57290 Neunkirchen/Siegerland · Telefon (0 27 35) 760-142 · Telefax (0 27 35) 770-903 Internet: www.capito-heiztechnik.de · eMail-Adresse: heiztechnik@capito-gmbh.de...
