Arbeitsschritt 3 - Contec .Greenlight Montageanleitung

Arbeitsschritt 3

Aufschrauben der Contec.knickfix Winkel
Der Contec.knickfix Winkel wird von Hand auf 87° gebogen.
Anschliessend wird der Winkel auf die Wanne aufgesetzt und mit 4 Schrauben M8x35 befestigt.
Anzugsmoment: 15-20 Nm.
1. Alle 4 Schrauben locker eindrehen ggf. Kriechöl verwenden
2. Eine obere Schraube festdrehen, bis sich ein Kleiner Bund zwischen Schraube und Profil bildet. Dabei den
Winkel in Richtung Wanne drücken um ein vollflächiges Anliegen des Winkels zu gewährleisten
3. Danach die untere Schraube auf der gleichen Seite anziehen
4. Den gleichen Vorgang auf der anderen Seite widerholen

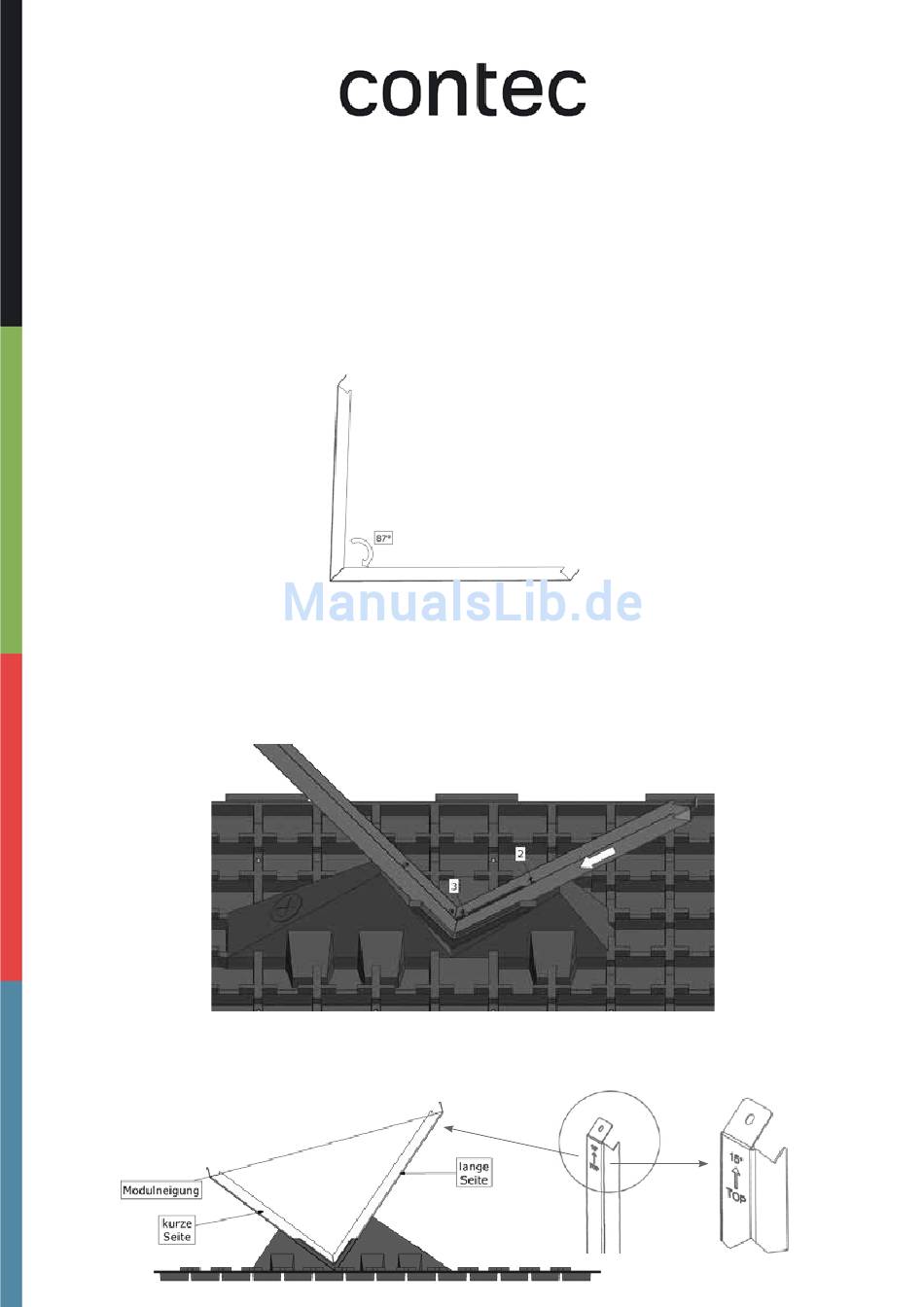

Es ist darauf zu achten, dass der Winkel die richtige Ausrichtung hat, siehe dazu auch die nachstehende
Zeichnung:
7
